SmartFan Premium dezentrales Lüftungsgerät Komplett-Set für bis zu 120 m²

SmartFan EinbausteinDer robuste Quader dient als Einbauhilfe für SmartFan Lüftungsgeräte und besitzt bereits die notwendige Ø 162 mm Bohrung mit einem Gefälle von 3 % für den Kondensatablauf. Der Einbaustein wird während der Rohbauphase ins Mauerwerk eingemauert und erspart somit eine spätere Kernbohrung. Das verwendete Material zeichnet sich durch einen extrem hohen Dämmwert aus und ist somit ideal für die energetische Bauweise. Je nach Einbausituation kann der Einbaustein auf die notwendige Einbaulänge gekürzt werden.Technische Daten: Technisches Datenblatt SmartFan Einbaustein Werkstoff: Neopor®Abmessungen: 220 x 240 x 500 mmDurchmesser Bohrung (Ø): 162 mmmit 3 % Gefälle für den Kondensatablauf

SmartFan Schalldämmelement K3Mit dem Schalldämmelement K3 lässt sich der Schalldruckpegel der SmartFan Lüftungsgeräte nochmals um bis zu 5 dB reduzieren. Durch das Drei-Kammersystem ist der Luftvolumenstrom bei der Installation variabel regulierbar. Je nach Bedarf und verfügbarem Platz können mehrere Elemente hintereinander installiert werden. Eine Kürzung der Elemente ist ebenfalls möglich.Technische Daten:Werkstoff: Basotect® MelaminharzschaumStärke: 80 mm

SmartFan Wärmetauscher-Vorfilter, 4 StückErsatz Vorfilter für die SmartFan Wärmetauscher-Einheit.Lieferumfang:4 x SmartFan Wärmetauscher-Vorfilter

SmartFan Premium Pollenfilter G4, 4 StückHochwertiger Pollenfilter bindet die vorbeischwebenden Pollen- und Staubpartikel deutlich ohne den Luftstrom zu bremsen. Staub und Schmutz können problemlos abgesaugt werden. Zur Erhaltung der Luftqualität empfehlen wir einen Austausch der Staubfilter mindestens alle 6 Monate.Lieferumfang:4 x SmartFan Premium Staubfilter G4Technische DatenTechnisches Datenblatt SmartFan Pollenfilter G4Filterklasse: EN 779 G4/ISO 16890 (ISO coarse 60 %)Außendurchmesser: 136 mmLänge: 20 mmFilterklasse: G4Material Innenmantel: Kunststoff

SmartFan Feinstaubfilter F7, PM 2.5, 2 StückDer Feinstaubfilter garantiert höchstmöglichen gesundheitlichen Schutz in der Wohnung. Staub, Pollen bis hin zu kleinsten Feinstaubpartikeln werden aus der Zuluft herausgefiltert. Die multimembrane Feinstaubfiltereinheit erhält durch seine Mehrfachfaltung eine größtmögliche Oberfläche, die vorbeischwebende Partikel bindet. Trotz des engmaschigen Fasernetzes bleibt der Volumenstrom größtenteils erhalten. Staub und Schmutz können problemlos abgesaugt werden.Lieferumfang:2 x SmartFan Feinstaubfilter F7, PM 2.5Technische DatenFilterklasse: EN 779 F7/ISO 16890 (ePM 65 %)

SmartFan Premium Staubfilter G3, 4 StückHochwertiger Staubfilter bindet die vorbeischwebenden Staubpartikel ohne den Luftstrom zu bremsen. Staub und Schmutz können problemlos abgesaugt werden. Zur Erhaltung der Luftqualität empfehlen wir einen Austausch der Staubfilter mindestens alle 6 Monate.Lieferumfang:4 x SmartFan Premium Staubfilter G3Technische DatenTechnisches Datenblatt SmartFan Staubfilter G3 Filterklasse: EN 779 G3/ISO 16890 (ISO coarse 70 %)

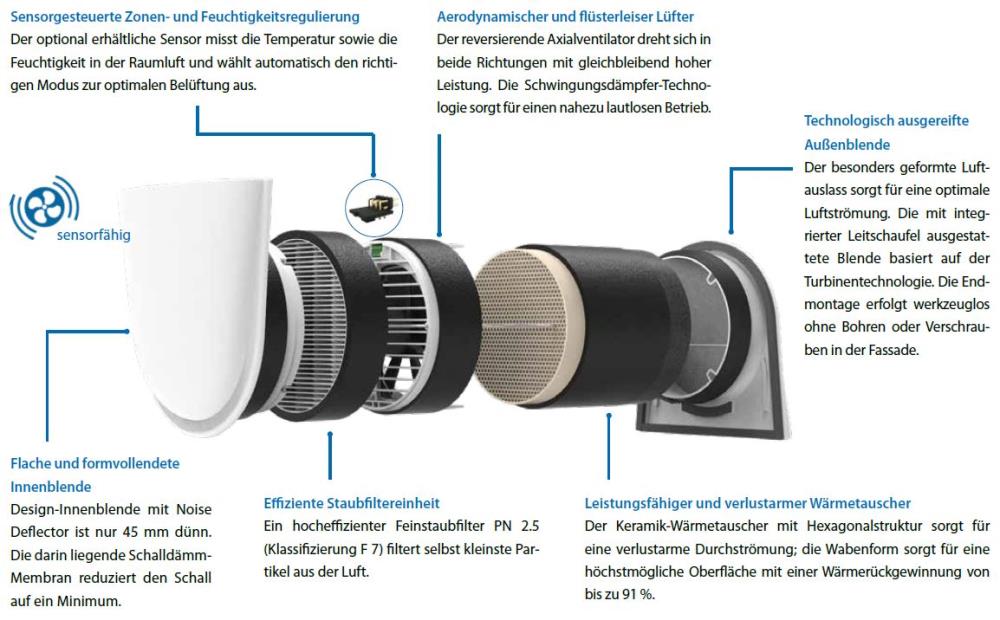

SmartFan Premium dezentrales Lüftungsgerät Komplett-Set für bis zu 20 m² WohnflächeDas kleinste, leiseste und effizienteste Lüftungsgerät seiner KlasseFür einen reibungslosen Start in ein behagliches Raumklima, haben wir Ihnen ein SmartFan Premium Komplett-Set geschnürt. Das Set beinhaltet zwei dezentrale Lüftungsgeräte SmartFan Premium, die moderne TOUCH-Steuerung und das passende Hutschienen-Netzteil. Wir empfehlen dieses Set für eine Wohnfläche von bis zu max. 40 m². Für Ihre Fragen steht Ihnen gerne unser kompetentes Verkaufsteam zur Seite.Das moderne dezentrale Lüftungsgerät SmartFan Premium sorgt für konstant frische und saubere Luft ohne aufwändige Verrohrung. Das Gerät überzeugt durch seine kompakte Bauart, minimalen Montageaufwand und effiziente Technik. SmartFan Premium eignet sich sowohl für den Neubau als auch für eine nachträgliche Installation bei Renovierung oder Sanierung.Vorteile:Hohe Lebensqualität: Gesundes und behagliches RaumklimaKein Wärmeverlust durch manuelles Lüften: Bis zu 50% Einsparung von HeizenergieGesteigerter ImmobilienwertLärm und Schadstoffe bleiben draußenProduktmerkmale:Äußerst Effizient: Bis zu 91% WärmerückgewinnungLeistungsfähiger Keramikwärmetauscher mit Hexagonalstruktur sorgt für verlustarme Durchströmung mit WärmerückgewinnungMinimaler Montageaufwand: Schneller und kostengünstiger EinbauZukunftsorientierte TechnologienHohe QualitätAerodynamischer Axialventilator mit Schwingungsdämpfer-Technologie für flüsterleisen BetriebFormvollendetes Design mit Verstand: Innen- und Außenblende sorgen für optimalen LuftstromModernste Bedienfunktionen per Fingertouch für individuelle, perfekt abgestimmte FrischtluftzufuhrTipp: Mit dem SmartFan Premium SmartHub Control ist eine App-Ansteuerung und die Einbindung in SmartHome Systeme möglichEffiziente Staubfiltereinheit PM 2.5 (Klassifizierung F7) (Optional - Nicht im Lieferumfang enthalten. Als Zubehör erhältlich.)Standardmäßig ist im Gerät ein G3 Pollenfilter vorinstalliertSensorgesteuerte Zonen- und feuchtigkeitsregelung (Optional - Nicht im Lieferumfang enthalten. Als Zubehör erhältlich.)Einfach Reinigung und WartungErhöhte SchalldämmungSaubere und pollenfreie LuftDIBt ZulassungFörderfähig gemäß kfW 40Überblick Steuerungsmöglichkeiten:Eco-Modus: Der Wärmerückgewinnungsgrad beträgt bis zu 91%. Es lassen sich 4 unterschiedliche Stufen einstellenDurchlüften: Bei kurzzeitig hoher Feuchte- und CO2-Konzentration einfach kontrolliert und zugfrei durchlüfenSchlaf-Modus: Ermöglicht ungestörtes Einschlafen. Der Lüfter schaltet sich für einen definierten Zeitraum zwischen einer und neun Stunden aus und läuft danach automatisch im zuletzt eingestellten Modus weiterZeit-Modus: Festlegung von individuellen Lüftungsmodi für die Wochentage (Mo-Fr) und das Wochenende (Sa-So) in drei Zeiträumen (00:00-08:00 Uhr, 08:00-16:00 Uhr, 16:00-00:00 UhrStoßlüften-Modus: In diesem Modus läuft das System mindestens 15 Min. bis zu maximal 5 Std. bei höchster Stufe im Wärmerückgewinnungs-Modus. Um die Laufzeit anzupassen, drücken Sie im Hauptmenü das große "Stoflüften-Modus" IconSommer-Modus: In den heißen Sommermonaten wird die abgekühlte Luft nach der Nacht genutzt und ermöglicht so eine natürliche Klimatisierung ohne erhöhten EnergieverbrauchParty-Modus: Der Lüfter läuft bei maximaler Leistung. Erhöhtes CO2-Aufkommen wird schnell und problemlos abgebautUrlaubs-Modus: Der Lüfter schaltet automatisch in die Stufe für reduzierte Lüftung, um bei gleichzeitig niedrigstem Stromverbrauch dennoch für die optimale Belüftung zu sorgenFilterwechselanzeige: Über visuell ansprechene Smilies wird der jeweilige Filterwechselstatus angezeigt.Automatik-Modus: Der Automatik-Modus wird verfügbar, sobald eine Lüftereinheit mit Sensorik ausgestattet wird. Über den Automatik-Modus lässt sich das System vollautomatisch nach Temperatur und Luftfeuchtigkeit steuernLieferumfang:1 x SmartFan Premium Rohbauset für die vorbereitende Installation. Bestehend aus: Einschubrohr 500 mm, Außendesignblende sowie zwei Putzdeckeln1 x SmartFan Premium Fertigstellungsset für die abschließende Installation. Bestehend aus Lüftereinheit, Wärmetauscher sowie Innenblende mit G3-Pollenfilter1 x SmartFan Premium TOUCH-Steuerung1 x Hutschienen-Netzteil 42 VInstallationshinweise:Als Faustformel gilt: je 20 m² Wohnfläche eine SmartFan Premium EinheitWir empfehlen paarweisen Betrieb, bei dem ein SmartFan Premium frische Luft in den Raum befördert und der Zweite verbrauchte Luft nach AußenFür den Betrieb von bis zu 6 SmartFan-Premium-Einheiten benötigen Sie mindestens eine Steuerung (wahlweise LED, Touch oder SmartHub) sowie ein NetzteilDie Verdrahtung sollte mit einem LIYY-Kabel erfolgenDer Abstand von Decke bis zur Mitte der Bohrung sollte mind. 40 cm betragenDie Bohrung muss ein Gefälle von 3% aufweisenGerne beraten wir Sie bei der Planung Ihres Bauvorhabens!Technische Daten - SmartFan Premium:Allgemein:Wärmebereitstellungsgrad, ηmax.:91 %Wärmebereitstellungsgrad, η-Ø-ERP:83 %Volumenstrom* (Stufe 1/2/3/4):18/28/38/46 m³/hSchalldruckpegel** (Stufe 1/2/3/4):11/19/28/33 dB(A)Leistungsaufnahme*** (Stufe 1/2/3/4):0,8/1,4/2,6/4,0 WSpezifische Eingangsleistung*** (Stufe 1/2/3/4):0,09/0,10/0,14/0,17 W/M³/hEingangsspannung:42 DC VSchutzart:IP 42Schutzklasse:IINormschallpegeldifferenz Dn,wmin. 44Betriebstemperatur:-20 bis +60° CAbmessungen:Mindestwandstärke****:280 mmOptimale Wandstärke:360 mmWandöffnung:Ø 162 mmInnen- und Außenabschluss (H x B x T):198 x 199 x 45 mmGewicht:4,6 kgZulassungen:Energieeffizienzklasse*****:AEnergieeffizienzklasse mit Plug-In Sensor:A+DIBt Geschäftszeichen:GZ III 56-1.51.3-19/16Konformität:CE*: Bei paarweisem Betrieb**: Ermittelt in 2 m Abstand unter Freifeldbedingungen im Zuluftbetrieb***: Ohne Netzteil****: Mit gekürzter Lüftereinheit und Metallaußenhaube*****: Gemäß VO 1254/2014 EUTechnische Daten: SmartFan TOUCH-SteuerungBetriebspannung:42V ~DCLeistungsaufnahme*:2 WattSteuerausgang:RS 485 ABAnzahl Lüfter**:6Bedienung:TouchscreenAnzahl Modi:8+Sensorik:OptionalFilterwechselanzeige:DisplayZulässige Betriebstemperatur:0 - 40° CSchutzart:IP30Schutzklasse:IIAbmessungen:Einbaumaße (Ø x T):58 x 35 mm ohne Rahmen: 50 x 50 x 20 mmmit Rahmen: 80 x 80 x 10 mmFarbe:weißKonformität:CE*: Ohne Netzteil im Standby**: Pro Netzteil

SmartFan dezentrales Lüftungsgerät Komplett-Set für bis zu 40 m² WohnflächeDas kleinste, leiseste und effizienteste Lüftungsgerät seiner KlasseFür einen reibungslosen Start in ein behagliches Raumklima, haben wir Ihnen ein SmartFan Komplett-Set geschnürt. Das Set beinhaltet zwei dezentrale Lüftungsgeräte SmartFan, die moderne TOUCH-Steuerung und das passende Hutschienen-Netzteil. Wir empfehlen dieses Set für eine Wohnfläche von bis zu max. 40 m². Für Ihre Fragen steht Ihnen gerne unser kompetentes Verkaufsteam zur Seite.Das moderne dezentrale Lüftungsgerät SmartFan sorgt für konstant frische und saubere Luft ohne aufwändige Verrohrung. Das Gerät überzeugt durch seine kompakte Bauart, minimalen Montageaufwand und effiziente Technik. SmartFan eignet sich sowohl für den Neubau als auch für eine nachträgliche Installation bei Renovierung oder Sanierung.Vorteile:Hohe Lebensqualität: Gesundes und behagliches RaumklimaKein Wärmeverlust durch manuelles Lüften: Bis zu 50% Einsparung von HeizenergieGesteigerter ImmobilienwertLärm und Schadstoffe bleiben draußenProduktmerkmale:Äußerst Effizient: Bis zu 91% WärmerückgewinnungLeistungsfähiger Keramikwärmetauscher mit Hexagonalstruktur sorgt für verlustarme Durchströmung mit WärmerückgewinnungMinimaler Montageaufwand: Schneller und kostengünstiger EinbauZukunftsorientierte TechnologienHohe QualitätAerodynamischer Axialventilator mit Schwingungsdämpfer-Technologie für flüsterleisen BetriebFormvollendetes Design mit Verstand: Innen- und Außenblende sorgen für optimalen LuftstromModernste Bedienfunktionen per Fingertouch für individuelle, perfekt abgestimmte FrischtluftzufuhrTipp: Mit dem SmartFan SmartHub Control ist eine App-Ansteuerung und die Einbindung in SmartHome Systeme möglichEffiziente Staubfiltereinheit PM 2.5 (Klassifizierung F7) (Optional - Nicht im Lieferumfang enthalten. Als Zubehör erhältlich.)Standardmäßig ist im Gerät ein G3 Pollenfilter vorinstalliertSensorgesteuerte Zonen- und feuchtigkeitsregelung (Optional - Nicht im Lieferumfang enthalten. Als Zubehör erhältlich.)Einfach Reinigung und WartungErhöhte SchalldämmungSaubere und pollenfreie LuftDIBt ZulassungFörderfähig gemäß kfW 40Überblick Steuerungsmöglichkeiten:Eco-Modus: Der Wärmerückgewinnungsgrad beträgt bis zu 91%. Es lassen sich 4 unterschiedliche Stufen einstellenDurchlüften: Bei kurzzeitig hoher Feuchte- und CO2-Konzentration einfach kontrolliert und zugfrei durchlüfenSchlaf-Modus: Ermöglicht ungestörtes Einschlafen. Der Lüfter schaltet sich für einen definierten Zeitraum zwischen einer und neun Stunden aus und läuft danach automatisch im zuletzt eingestellten Modus weiterZeit-Modus: Festlegung von individuellen Lüftungsmodi für die Wochentage (Mo-Fr) und das Wochenende (Sa-So) in drei Zeiträumen (00:00-08:00 Uhr, 08:00-16:00 Uhr, 16:00-00:00 UhrStoßlüften-Modus: In diesem Modus läuft das System mindestens 15 Min. bis zu maximal 5 Std. bei höchster Stufe im Wärmerückgewinnungs-Modus. Um die Laufzeit anzupassen, drücken Sie im Hauptmenü das große "Stoflüften-Modus" IconSommer-Modus: In den heißen Sommermonaten wird die abgekühlte Luft nach der Nacht genutzt und ermöglicht so eine natürliche Klimatisierung ohne erhöhten EnergieverbrauchParty-Modus: Der Lüfter läuft bei maximaler Leistung. Erhöhtes CO2-Aufkommen wird schnell und problemlos abgebautUrlaubs-Modus: Der Lüfter schaltet automatisch in die Stufe für reduzierte Lüftung, um bei gleichzeitig niedrigstem Stromverbrauch dennoch für die optimale Belüftung zu sorgenFilterwechselanzeige: Über visuell ansprechene Smilies wird der jeweilige Filterwechselstatus angezeigt.Automatik-Modus: Der Automatik-Modus wird verfügbar, sobald eine Lüftereinheit mit Sensorik ausgestattet wird. Über den Automatik-Modus lässt sich das System vollautomatisch nach Temperatur und Luftfeuchtigkeit steuernLieferumfang:2 x SmartFan Rohbauset für die vorbereitende Installation. Bestehend aus: Einschubrohr 500 mm, Außendesignblende sowie zwei Putzdeckeln2 x SmartFan Fertigstellungsset für die abschließende Installation. Bestehend aus Lüftereinheit, Wärmetauscher sowie Innenblende mit G3-Pollenfilter1 x SmartFan TOUCH-Steuerung1 x Hutschienen-Netzteil 42 VInstallationshinweise:Als Faustformel gilt: je 20 m² Wohnfläche eine SmartFan EinheitWir empfehlen paarweisen Betrieb, bei dem ein SmartFan frische Luft in den Raum befördert und der Zweite verbrauchte Luft nach AußenFür den Betrieb von bis zu 6 SmartFan-Einheiten benötigen Sie mindestens eine Steuerung (wahlweise LED, Touch oder SmartHub) sowie ein NetzteilDie Verdrahtung sollte mit einem LIYY-Kabel erfolgenDer Abstand von Decke bis zur Mitte der Bohrung sollte mind. 40 cm betragenDie Bohrung muss ein Gefälle von 3% aufweisenGerne beraten wir Sie bei der Planung Ihres Bauvorhabens!Technische Daten - SmartFan:Allgemein:Wärmebereitstellungsgrad, ηmax.:91 %Wärmebereitstellungsgrad, η-Ø-ERP:83 %Volumenstrom* (Stufe 1/2/3/4):18/28/38/46 m³/hSchalldruckpegel** (Stufe 1/2/3/4):11/19/28/33 dB(A)Leistungsaufnahme*** (Stufe 1/2/3/4):0,8/1,4/2,6/4,0 WSpezifische Eingangsleistung*** (Stufe 1/2/3/4):0,09/0,10/0,14/0,17 W/M³/hEingangsspannung:42 DC VSchutzart:IP 42Schutzklasse:IINormschallpegeldifferenz Dn,wmin. 44Betriebstemperatur:-20 bis +60° CAbmessungen:Mindestwandstärke****:280 mmOptimale Wandstärke:360 mmWandöffnung:Ø 162 mmInnen- und Außenabschluss (H x B x T):198 x 199 x 45 mmGewicht:4,6 kgZulassungen:Energieeffizienzklasse*****:AEnergieeffizienzklasse mit Plug-In Sensor:A+DIBt Geschäftszeichen:GZ III 56-1.51.3-19/16Konformität:CE*: Bei paarweisem Betrieb**: Ermittelt in 2 m Abstand unter Freifeldbedingungen im Zuluftbetrieb***: Ohne Netzteil****: Mit gekürzter Lüftereinheit und Metallaußenhaube*****: Gemäß VO 1254/2014 EUTechnische Daten: SmartFan TOUCH-SteuerungBetriebspannung:42V ~DCLeistungsaufnahme*:2 WattSteuerausgang:RS 485 ABAnzahl Lüfter**:6Bedienung:TouchscreenAnzahl Modi:8+Sensorik:OptionalFilterwechselanzeige:DisplayZulässige Betriebstemperatur:0 - 40° CSchutzart:IP30Schutzklasse:IIAbmessungen:Einbaumaße (Ø x T):58 x 35 mm ohne Rahmen: 50 x 50 x 20 mmmit Rahmen: 80 x 80 x 10 mmFarbe:weißKonformität:CE*: Ohne Netzteil im Standby**: Pro Netzteil

SmartFan Premium dezentrales Lüftungsgerät Komplett-Set für bis zu 80 m² WohnflächeDas kleinste, leiseste und effizienteste Lüftungsgerät seiner KlasseFür einen reibungslosen Start in ein behagliches Raumklima, haben wir Ihnen ein SmartFan Premium Komplett-Set geschnürt. Das Set beinhaltet vier dezentrale Lüftungsgeräte SmartFan Premium, die moderne TOUCH-Steuerung und das passende Hutschienen-Netzteil. Wir empfehlen dieses Set für eine Wohnfläche von bis zu max. 80 m². Für Ihre Fragen steht Ihnen gerne unser kompetentes Verkaufsteam zur Seite.Das moderne dezentrale Lüftungsgerät SmartFan Premium sorgt für konstant frische und saubere Luft ohne aufwändige Verrohrung. Das Gerät überzeugt durch seine kompakte Bauart, minimalen Montageaufwand und effiziente Technik. SmartFan Premium eignet sich sowohl für den Neubau als auch für eine nachträgliche Installation bei Renovierung oder Sanierung.Vorteile:Hohe Lebensqualität: Gesundes und behagliches RaumklimaKein Wärmeverlust durch manuelles Lüften: Bis zu 50% Einsparung von HeizenergieGesteigerter ImmobilienwertLärm und Schadstoffe bleiben draußenProduktmerkmale:Äußerst Effizient: Bis zu 91% WärmerückgewinnungLeistungsfähiger Keramikwärmetauscher mit Hexagonalstruktur sorgt für verlustarme Durchströmung mit WärmerückgewinnungMinimaler Montageaufwand: Schneller und kostengünstiger EinbauZukunftsorientierte TechnologienHohe QualitätAerodynamischer Axialventilator mit Schwingungsdämpfer-Technologie für flüsterleisen BetriebFormvollendetes Design mit Verstand: Innen- und Außenblende sorgen für optimalen LuftstromModernste Bedienfunktionen per Fingertouch für individuelle, perfekt abgestimmte FrischtluftzufuhrTipp: Mit dem SmartFan SmartHub Control ist eine App-Ansteuerung und die Einbindung in SmartHome Systeme möglichEffiziente Staubfiltereinheit PM 2.5 (Klassifizierung F7) (Optional - Nicht im Lieferumfang enthalten. Als Zubehör erhältlich.)Standardmäßig ist im Gerät ein G3 Pollenfilter vorinstalliertSensorgesteuerte Zonen- und feuchtigkeitsregelung (Optional - Nicht im Lieferumfang enthalten. Als Zubehör erhältlich.)Einfach Reinigung und WartungErhöhte SchalldämmungSaubere und pollenfreie LuftDIBt ZulassungFörderfähig gemäß kfW 40Überblick Steuerungsmöglichkeiten:Eco-Modus: Der Wärmerückgewinnungsgrad beträgt bis zu 91%. Es lassen sich 4 unterschiedliche Stufen einstellenDurchlüften: Bei kurzzeitig hoher Feuchte- und CO2-Konzentration einfach kontrolliert und zugfrei durchlüfenSchlaf-Modus: Ermöglicht ungestörtes Einschlafen. Der Lüfter schaltet sich für einen definierten Zeitraum zwischen einer und neun Stunden aus und läuft danach automatisch im zuletzt eingestellten Modus weiterZeit-Modus: Festlegung von individuellen Lüftungsmodi für die Wochentage (Mo-Fr) und das Wochenende (Sa-So) in drei Zeiträumen (00:00-08:00 Uhr, 08:00-16:00 Uhr, 16:00-00:00 UhrStoßlüften-Modus: In diesem Modus läuft das System mindestens 15 Min. bis zu maximal 5 Std. bei höchster Stufe im Wärmerückgewinnungs-Modus. Um die Laufzeit anzupassen, drücken Sie im Hauptmenü das große "Stoflüften-Modus" IconSommer-Modus: In den heißen Sommermonaten wird die abgekühlte Luft nach der Nacht genutzt und ermöglicht so eine natürliche Klimatisierung ohne erhöhten EnergieverbrauchParty-Modus: Der Lüfter läuft bei maximaler Leistung. Erhöhtes CO2-Aufkommen wird schnell und problemlos abgebautUrlaubs-Modus: Der Lüfter schaltet automatisch in die Stufe für reduzierte Lüftung, um bei gleichzeitig niedrigstem Stromverbrauch dennoch für die optimale Belüftung zu sorgenFilterwechselanzeige: Über visuell ansprechene Smilies wird der jeweilige Filterwechselstatus angezeigt.Automatik-Modus: Der Automatik-Modus wird verfügbar, sobald eine Lüftereinheit mit Sensorik ausgestattet wird. Über den Automatik-Modus lässt sich das System vollautomatisch nach Temperatur und Luftfeuchtigkeit steuernLieferumfang:4 x SmartFan Premium Rohbauset für die vorbereitende Installation. Bestehend aus: Einschubrohr 500 mm, Außendesignblende sowie zwei Putzdeckeln4 x SmartFan Premium Fertigstellungsset für die abschließende Installation. Bestehend aus Lüftereinheit, Wärmetauscher sowie Innenblende mit G3-Pollenfilter1 x SmartFan Premium TOUCH-Steuerung1 x Hutschienen-Netzteil 42 VInstallationshinweise:Als Faustformel gilt: je 20 m² Wohnfläche eine SmartFan EinheitWir empfehlen paarweisen Betrieb, bei dem ein SmartFan frische Luft in den Raum befördert und der Zweite verbrauchte Luft nach AußenFür den Betrieb von bis zu 6 SmartFan-Einheiten benötigen Sie mindestens eine Steuerung (wahlweise LED, Touch oder SmartHub) sowie ein NetzteilDie Verdrahtung sollte mit einem LIYY-Kabel erfolgenDer Abstand von Decke bis zur Mitte der Bohrung sollte mind. 40 cm betragenDie Bohrung muss ein Gefälle von 3% aufweisenGerne beraten wir Sie bei der Planung Ihres Bauvorhabens!Technische Daten - SmartFan Premium:Allgemein:Wärmebereitstellungsgrad, ηmax.:91 %Wärmebereitstellungsgrad, η-Ø-ERP:83 %Volumenstrom* (Stufe 1/2/3/4):18/28/38/46 m³/hSchalldruckpegel** (Stufe 1/2/3/4):11/19/28/33 dB(A)Leistungsaufnahme*** (Stufe 1/2/3/4):0,8/1,4/2,6/4,0 WSpezifische Eingangsleistung*** (Stufe 1/2/3/4):0,09/0,10/0,14/0,17 W/M³/hEingangsspannung:42 DC VSchutzart:IP 42Schutzklasse:IINormschallpegeldifferenz Dn,wmin. 44Betriebstemperatur:-20 bis +60° CAbmessungen:Mindestwandstärke****:280 mmOptimale Wandstärke:360 mmWandöffnung:Ø 162 mmInnen- und Außenabschluss (H x B x T):198 x 199 x 45 mmGewicht:4,6 kgZulassungen:Energieeffizienzklasse*****:AEnergieeffizienzklasse mit Plug-In Sensor:A+DIBt Geschäftszeichen:GZ III 56-1.51.3-19/16Konformität:CE*: Bei paarweisem Betrieb**: Ermittelt in 2 m Abstand unter Freifeldbedingungen im Zuluftbetrieb***: Ohne Netzteil****: Mit gekürzter Lüftereinheit und Metallaußenhaube*****: Gemäß VO 1254/2014 EUTechnische Daten: SmartFan Premium TOUCH-SteuerungBetriebspannung:42V ~DCLeistungsaufnahme*:2 WattSteuerausgang:RS 485 ABAnzahl Lüfter**:6Bedienung:TouchscreenAnzahl Modi:8+Sensorik:OptionalFilterwechselanzeige:DisplayZulässige Betriebstemperatur:0 - 40° CSchutzart:IP30Schutzklasse:IIAbmessungen:Einbaumaße (Ø x T):58 x 35 mm ohne Rahmen: 50 x 50 x 20 mmmit Rahmen: 80 x 80 x 10 mmFarbe:weißKonformität:CE*: Ohne Netzteil im Standby**: Pro Netzteil
