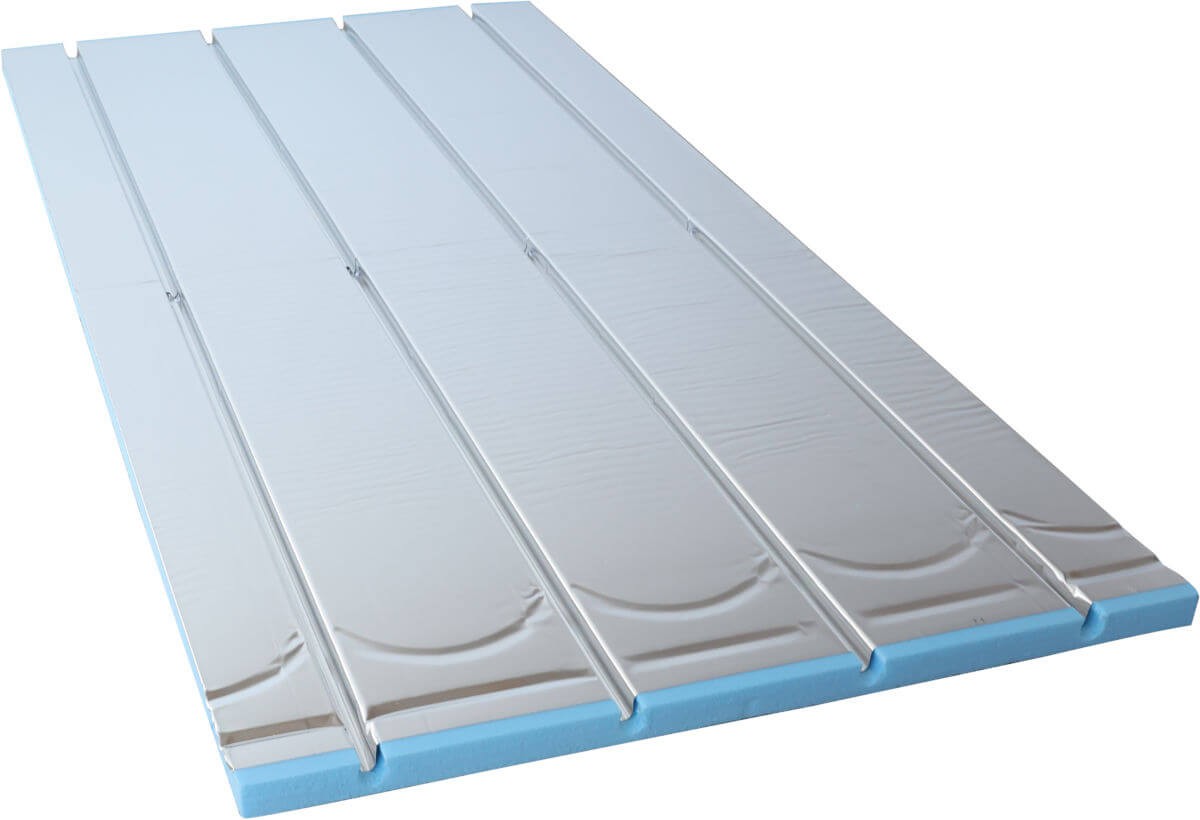

XPS compensatieplaat 0,72 m²

XPS 500 droogbouwplaat 10 stuks à 0,72m²De XPS Gipsplaat is het hart van een nieuw, responsief dragersysteem voor maximale energie-efficiëntie. Vooral bij renovaties en verbouwingen, waar elke millimeter en elk gram telt, kan het XPS droogbouwsysteem overtuigen met een zeer lage opbouwhoogte van slechts 25 mm en een gewicht van minder dan 1 kg per plaat.Met een aanvoertemperatuur van slechts ongeveer 30 tot 32 °C en een reactietijd van slechts 30 minuten is dit oppervlakteverwarmingssysteem bijzonder comfortabel en kostenbesparend. Een combinatie met regeneratieve energieopwekkers is uiteraard mogelijk en absoluut zinvol.De innovatieve gipsplaat van XPS 500-materiaal is uitgerust met een aluminiumfolie om een optimale warmteverdeling te garanderen. De ingebedde groeven zijn ontworpen voor een buisdiameter van 16 mm en maken een zeer eenvoudige installatie en bevestiging van de verwarmingsbuizen mogelijk met een legafstand van 15 cm. Indien een kleinere legafstand vereist is, kunnen met behulp van een freeskop extra groeven in de gipsplaat worden gefreesd. Met een stanleymes kan de systeemplaat eenvoudig en flexibel op de juiste maat worden gesneden.We raden het gebruik aan van het 5-laags metalen composietbuis 16 x 2 mm of de PE-RT 5-laags verwarmingsbuis 16 x 2 mm. Beide zijn speciaal ontworpen voor gebruik in oppervlakteverwarmingssystemen.Door te reduceren tot slechts twee componenten (systeemplaat en verwarmingsbuis) is het systeem bijzonder overzichtelijk en is de installatie zeer snel voltooid. Zelfs de installatie van droge vloerplaten is niet langer nodig. In het gebied van de verdeler en deurdoorgangen kan het ZEWO XPS nivelleringspaneel worden omgekeerd.Een ander voordeel is de hoge drukbestendigheid van de platen van 35 t/m². Of het nu gaat om houten vloerdelen, laminaat of tegels - bij het kiezen van een vloerbedekking zijn er nauwelijks beperkingen. Zelfs zachte vloerbedekkingen zoals vinyl- of tapijtvloeren kunnen worden gerealiseerd met behulp van een extra drukverdelingsplaat (zoals bijvoorbeeld een droge vloerplaat of OSB-plaat) als ondergrond. Ook het gebruik in vochtige ruimtes - zoals de badkamer - is geen probleem.Productkenmerken:Eenvoudige montageExtra hoge drukbestendigheid - geen droge vloer nodigBijzonder dunne opbouw van 25 mmSnelle reactietijd van slechts 30 minutenGeschikt voor bijna alle soorten vloeren - ook voor vochtige ruimtesIdeaal in combinatie met regeneratieve energieopwekkersTechnische gegevens: Materiaal: XPS 500 - 45 kg/m³ λD [W/(mK)]: 0,031 - 0,033 Dikte aluminiumfolie: 0,1 mm Afmetingen: 1200 x 600 mm Hoogte: 25 mm Effectief te leggen oppervlakte: 0,72 m² Aantal groeven: 4 (voor 16 mm buis) Druksterkte: 35 t/m² Buigelasticiteit: 17500 kPa Warmtegeleidbaarheid: 0,033 W/mK Brandgedrag: EN 13501-1 Klasse E Waterabsorptievermogen: Vol. % ≤ 0,7Leveringsomvang: 10 x XPS 500 droogbouwplaat 16 à 0,72 m²

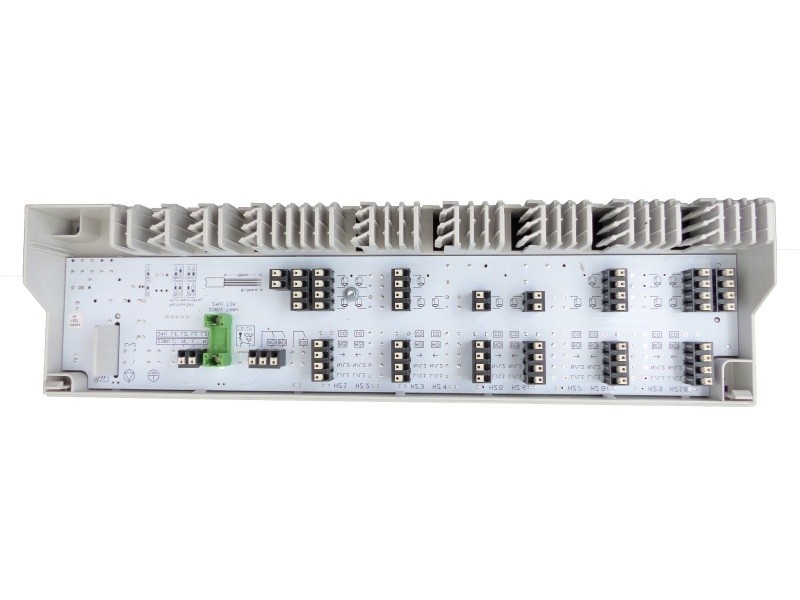

Opgelet:Controleer voor aankoop de specificaties om er zeker van te zijn dat het product aan uw eisen voldoet.Möhlenhoff Aansluiteenheid Alpha direct | Comfort | 230V | 6 zones | B20502-06N2De Alpha Basis direct Standard Plus aansluitstrip dient als centrale aansluitunit voor individuele ruimteregeling voor de temperatuurregeling van verwarmings- en koelsystemen.Alpha Basis direct Standard Plus wordt bedraad met alle systeemcomponenten zoals regelaars en stelaandrijvingen. Alpha Basic direct Standard Plus voorziet alle systeemcomponenten van stroom en alle schakelopdrachten van de regelaars worden via de Alpha Basic direct Standard Plus doorgestuurd naar de aangesloten componenten.Productkenmerken:Change Over-ingang voor verwarmen/koelenPomp-/ketelbesturingAansluiting dauwpuntsensor/temperatuurbegrenzerAansluiting externe schakelklokTot 10 ruimtethermostatenEenvoudige montage met schroevenComfortabele montage op DIN-railTot 21 aansluitingen voor max. 18 stelaandrijvingenTaalneutrale, begrijpelijke symboliekGeschikt voor NC aandrijvingen, zonder pompbesturing ook voor NO-stelaandrijvingen (NO: stroomloos open)Schroefloze klemmenaansluittechniekBewezen kabelmanagement en normconforme kabelontlastingUitrusting voor verwarmings- en/of koelsystemenOnderhoudsvrijHoge functionele veiligheidBeschermleider tussenaansluiting

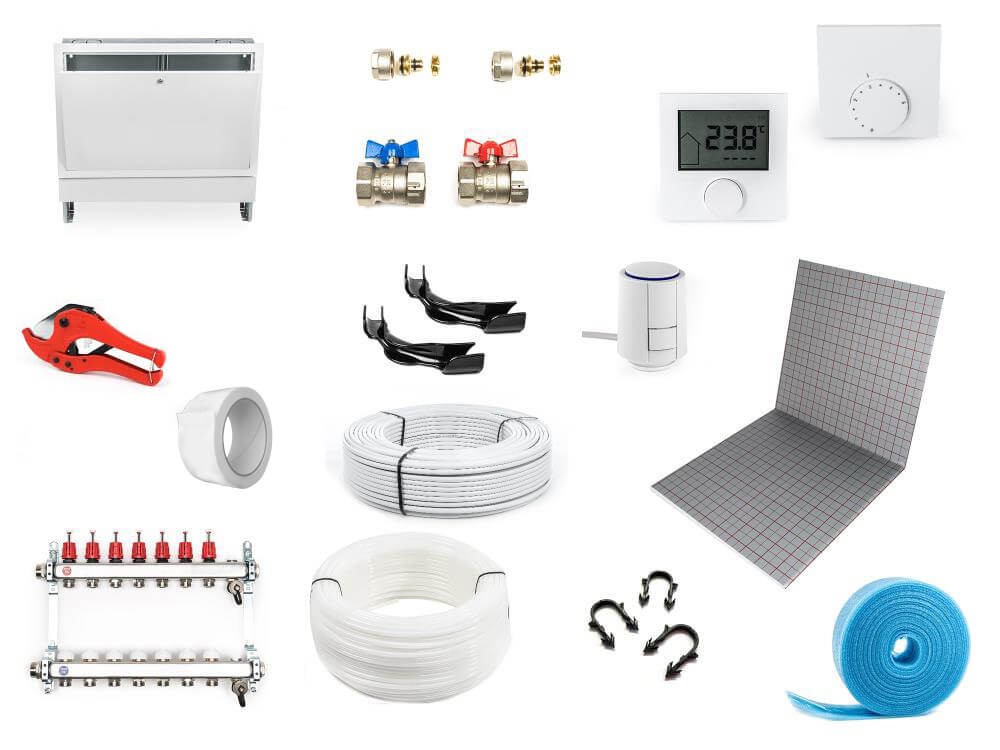

Vloerverwarming tackersysteem compleet set vanaf 10 m²Met het tackersysteem kun je je vloerverwarming voordelig en eenvoudig zelf leggen. Het systeem overtuigt door een simpele montage die gemakkelijk met twee personen uitgevoerd kan worden.Onze complete sets zijn door onze specialisten samengesteld en bevatten alle noodzakelijke systeemcomponenten. Alle componenten die wij gebruiken zijn van hoge kwaliteit merkproducten.Als richtlijnen kunnen de volgende afstanden worden gekozen: in badkamers ongeveer 5 cm, in woonruimtes ongeveer 10 cm, en in alle andere kamers ongeveer 15 cm. Onze complete sets zijn ontworpen voor een legafstand van 15 cm.Bij de verschillende legafstanden kun je rekenen op de volgende behoefte: bij 5 cm ongeveer 20 m verwarmingsbuis per m² bij 10 cm ongeveer 10 m verwarmingsbuis per m² bij 15 cm ongeveer 6,5 m verwarmingsbuis per m²Technische gegevens:PE-RT verwarmingsbuis:5-laags hoogwaardige buisSKZ-gecertificeerdZeer goede kruipsterkteGrote stabiliteitMateriaal: DOW-LEX 2344Buitendiameter: 16,0 mmBinnendiameter: 12,0 mmMax. bedrijfstemperatuur: 75°CMax. bedrijfsdruk: 6 bar (standaardbedrijfsdruk bij vloerverwarming: max. 4 bar)Zuurstofdichtheid volgens DIN 4726Kleinste buigradius: 5 x diameter (= 80 mm) - DIN 4721Tacker-dempingsplaat:Systeemwarmte- en geluidsisolatieplaat volgens DIN EN 13163 als interne isolatie op plafonds of vloerplaten volgens DIN V 4108-10Geweefde kunststof folie met rasterdruk tegen estrichvocht volgens DIN 18560Met eenzijdige folieoverlapping van 30 mm voor voegafdekkingEPS-chloorfluorkoolstofvrijAfmetingen: 2000 x 1000 mmBouwmateriaalklasse volgens DIN 4102-B2: B2Materiaaldikte: 30-3 mmWarmtegeleidingsgroep: 045Thermische weerstand (R-waarde): 0,667 m² K/WThermische doorgangscoëfficiënt (U-waarde): 1,50 W/m² KVerkeersbelasting/druksterkte kN/m2: 4 kPaDynamische stijfheid: S 15Geluidsverbetering: 29-33 dBVerwarmingsverdeler van roestvrij staal:Voor- en retourbalken van robuust, hoogwaardig, corrosiebestendig roestvrij staalprofiel (niet gelast), volgens DIN EN 1264-4Functie- en drukgetestRetourbalk met geïntegreerde regelklep en beschermkappenVoorbalk met geïntegreerde debietmeter (4 l/min)2 stuks overgangsnippels 1" buitendraad bijgevoegdMateriaal: Roestvrij staalZijdelingse aansluiting (warmtebron): 1" binnendraadAansluiting vloerverwarmingsgroepen: 3/4" EurokonusOpname voor stelaandrijving: M30 x 1,5Inbouwverdelerskast:In hoogte verstelbare potenInstelbare frontplaat en afneembare estrich stootlijstVaste achterwand met horizontale sleuven voor universele en snelle montage van de verdelerFrame en deur maken pleister- en wandbundige aansluiting mogelijkVergrendeling door middel van een muntslotFrame en deur zijn glad glanzend geverfd (vergelijkbaar met RAL 9016)Inclusief universele rail voor eenvoudige montage van de systeemverdeler (systeemverdeler niet inbegrepen)Uitvoering: InbouwKleur: Wit (vergelijkbaar met RAL 9016)UP 1: B (49,5 / 45 cm) x H (70,5-80,5) cm x D (11-16) cmUP 2: B (57,5 / 53 cm) x H (70,5-80,5) cm x D (11-16) cmUP 3: B (72,5 / 68 cm) x H (70,5-80,5) cm x D (11-16) cmUP 4: B (87,5 / 83 cm) x H (70,5-80,5) cm x D (11-16) cmUP 5: B (107,5 / 103 cm) x H (70,5-80,5) cm x D (11-16) cmTackerpennen:Perfecte grip van de verwarmingsbuis op de geweven folieVoor buizen tot 20 mm diameterLengte: 42 mm // Houdbaarheid: 3,5 kg (EU-norm) // Max. houdbaarheid 9,0 kgInhoud van de levering:1 x 10 m² Tackerplaat met geluidsisolatie, WLG0451 x Tackernagels, zwart, 300 stuks1 x Randisolatiestrook PE 150 x 8 mm, met folieomhulsel1 x PP-tape, transparant, 50 mm breed, rol van 66 m1 x Verwarmingsverdeler van roestvrij staal, 2 verwarmingskringen2 x Möhlenhoff Stellantrieb 5 inclusief VA10, 230V1 x Kogelkraanset 1 inch binnendraad / binnendraad - rood / blauw2 x Klemkoppeling universeel 3/4 inch, 16 x 2 mm, 2 stuks1 x Verdeelkast wit, inbouw, UP11 x Möhlenhoff Regler Alpha direct, analoog, 230V4 x Hoekklem voor verwarmingsbuizen 14-18 mm1 x Buissnijder voor het inkorten van verwarmingsbuizen1 x PE-RT verwarmingsbuis, 16 x 2 mm, 200 mOnze installatie-instructies vindt u hier:› Download: Installatie-instructies Vloerverwarming Tackerplaat-Systeem

Vloerverwarming tackersysteem compleet set Analoog PE-RT buis 70 m²Met het tackersysteem kun je je vloerverwarming voordelig en eenvoudig zelf leggen. Het systeem overtuigt door een simpele montage die gemakkelijk met twee personen uitgevoerd kan worden.Onze complete sets zijn door onze specialisten samengesteld en bevatten alle noodzakelijke systeemcomponenten. Alle componenten die wij gebruiken zijn van hoge kwaliteit merkproducten.Als richtlijnen kunnen de volgende afstanden worden gekozen: in badkamers ongeveer 5 cm, in woonruimtes ongeveer 10 cm, en in alle andere kamers ongeveer 15 cm. Onze complete sets zijn ontworpen voor een legafstand van 15 cm.Bij de verschillende legafstanden kun je rekenen op de volgende behoefte: bij 5 cm ongeveer 20 m verwarmingsbuis per m² bij 10 cm ongeveer 10 m verwarmingsbuis per m² bij 15 cm ongeveer 6,5 m verwarmingsbuis per m²Setcomponenten in detail: PE-RT verwarmingsbuis:* 5-laags hoogprestatiebuis SKZ gecertificeerd Zeer goede kruipsterkte Grote stabiliteit Materiaal: DOW-LEX 2344 Buitendiameter: 16,0 mm Binnendiameter: 12,0 mm Max. bedrijfstemperatuur: 75°C Max. bedrijfsdruk: 6 bar (standaard bedrijfsdruk bij vloerverwarming: max. 4 bar) Zuurstofdichtheid volgens DIN 4726 Kleinste buigradius: 5 x diameter (= 80 mm) - DIN 4721 Aluminium composietbuis:* Buitendiameter: 16 mm Binnendiameter: 12 mm Warmtegeleidbaarheid: 0,43 W/mK Uitzettingscoëfficiënt: 0,026 mm/mK Oppervlakteruwheid k: 0,007 mm Max. bedrijfstemperatuur: 70 °C Max. bedrijfsdruk: 10 bar (standaard bedrijfsdruk bij vloerverwarming: max. 4 bar) Zuurstofdiffusie in het gehele toepassingsgebied: < 0,005 mg/l d Buigradius: 5 x buitendiameter (= 70 mm) Alleen te gebruiken voor verwarming Tacker isolatieplaat 30-3 mm:* Systeem warmte- en geluidsisolatieplaat volgens DIN EN 13163 als interne isolatie op plafonds of vloerplaten volgens DIN V 4108-10 Gewapende kunststoffolie met rasteropdruk als bescherming tegen vochtigheid van de dekvloer volgens DIN 18560 Met eenzijdige 30 mm folieoverlapping voor voegafdekking EPS CFK-vrijTechnische gegevens:PE-RT verwarmingsbuis:5-laags hoogwaardige buisSKZ-gecertificeerdZeer goede kruipsterkteGrote stabiliteitMateriaal: DOW-LEX 2344Buitendiameter: 16,0 mmBinnendiameter: 12,0 mmMax. bedrijfstemperatuur: 75°CMax. bedrijfsdruk: 6 bar (standaardbedrijfsdruk bij vloerverwarming: max. 4 bar)Zuurstofdichtheid volgens DIN 4726Kleinste buigradius: 5 x diameter (= 80 mm) - DIN 4721Tacker-dempingsplaat:Systeemwarmte- en geluidsisolatieplaat volgens DIN EN 13163 als interne isolatie op plafonds of vloerplaten volgens DIN V 4108-10Geweefde kunststof folie met rasterdruk tegen estrichvocht volgens DIN 18560Met eenzijdige folieoverlapping van 30 mm voor voegafdekkingEPS-chloorfluorkoolstofvrijAfmetingen: 2000 x 1000 mmBouwmateriaalklasse volgens DIN 4102-B2: B2Materiaaldikte: 30-3 mmWarmtegeleidingsgroep: 045Thermische weerstand (R-waarde): 0,667 m² K/WThermische doorgangscoëfficiënt (U-waarde): 1,50 W/m² KVerkeersbelasting/druksterkte kN/m2: 4 kPaDynamische stijfheid: S 15Geluidsverbetering: 29-33 dBVerwarmingsverdeler van roestvrij staal:Voor- en retourbalken van robuust, hoogwaardig, corrosiebestendig roestvrij staalprofiel (niet gelast), volgens DIN EN 1264-4Functie- en drukgetestRetourbalk met geïntegreerde regelklep en beschermkappenVoorbalk met geïntegreerde debietmeter (4 l/min)2 stuks overgangsnippels 1" buitendraad bijgevoegdMateriaal: Roestvrij staalZijdelingse aansluiting (warmtebron): 1" binnendraadAansluiting vloerverwarmingsgroepen: 3/4" EurokonusOpname voor stelaandrijving: M30 x 1,5Inbouwverdelerskast:In hoogte verstelbare potenInstelbare frontplaat en afneembare estrich stootlijstVaste achterwand met horizontale sleuven voor universele en snelle montage van de verdelerFrame en deur maken pleister- en wandbundige aansluiting mogelijkVergrendeling door middel van een muntslotFrame en deur zijn glad glanzend geverfd (vergelijkbaar met RAL 9016)Inclusief universele rail voor eenvoudige montage van de systeemverdeler (systeemverdeler niet inbegrepen)Uitvoering: InbouwKleur: Wit (vergelijkbaar met RAL 9016)UP 1: B (49,5 / 45 cm) x H (70,5-80,5) cm x D (11-16) cmUP 2: B (57,5 / 53 cm) x H (70,5-80,5) cm x D (11-16) cmUP 3: B (72,5 / 68 cm) x H (70,5-80,5) cm x D (11-16) cmUP 4: B (87,5 / 83 cm) x H (70,5-80,5) cm x D (11-16) cmUP 5: B (107,5 / 103 cm) x H (70,5-80,5) cm x D (11-16) cmTackerpennen:Perfecte grip van de verwarmingsbuis op de geweven folieVoor buizen tot 20 mm diameterLengte: 42 mm // Houdbaarheid: 3,5 kg (EU-norm) // Max. houdbaarheid 9,0 kgInhoud van de levering:7 x 10 m² Tackerplaat met geluidsisolatie, WLG0451 x Tackernagels, zwart, 1000 stuks1 x Tackernagels, zwart, 300 stuks3 x Randisolatiestrook PE 150 x 8 mm, met folieomhulsel3 x PP-tape, transparant, 50 mm breed, rol van 66 m1 x Verwarmingsverdeler van roestvrij staal, 6 verwarmingskringen6 x Möhlenhoff Stellantrieb 5 inclusief VA10, 230V1 x Kogelkraanset 1 inch binnendraad / binnendraad - rood / blauw6 x Klemkoppeling universeel 3/4 inch, 16 x 2 mm, 2 stuks1 x Verdeelkast wit, inbouw, UP35 x Möhlenhoff Regler Alpha direct, analoog, 230V12 x Hoekklem voor verwarmingsbuizen 14-18 mm1 x Buissnijder voor het inkorten van verwarmingsbuizen3 x PE-RT verwarmingsbuis, 16 x 2 mm, 200 mOnze installatie-instructies vindt u hier:› Download: Installatie-instructies Vloerverwarming Tackerplaat-Systeem

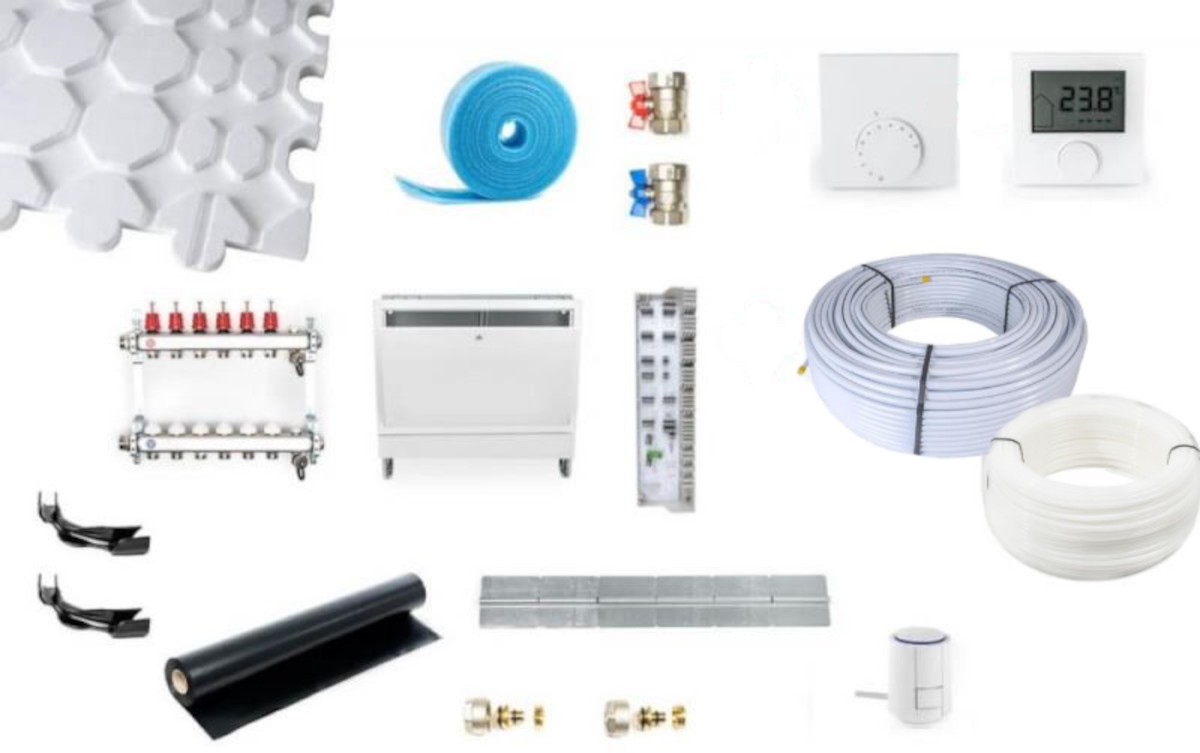

Vloerverwarming droogbouwsysteem compleet set Analoog PE-RT buis 10 m²Een vloerverwarmingssysteem in een droogbouwsysteem is ideaal wanneer een lage opbouwhoogte en eigen gewicht gewenst zijn, bijvoorbeeld op houten balkenplafonds, in prefabconstructies of bij het afwerken van zolders. Bij de droogbouwmethode worden de leidingen van het verwarmingssysteem in de isolatielaag gelegd, waarop vervolgens droogbouwplaten en de vloerbedekking worden gemonteerd. Er wordt geen natte dekvloer gebruikt.Onze complete sets zijn samengesteld door onze experts met een legafstand van 12,5 cm en bevatten alle benodigde componenten. Alle door ons gebruikte producten zijn hoogwaardige merkartikelen.Hier vind je onze leginstructies:Setcomponenten in detail:Droogbouwprofielplaat 25 mm:Eenvoudige installatie dankzij het puzzelprincipeVoorgefreesde installatieafstanden voor verwarmingsbuis: 12,5 cm / 25 cm / 37,5 cmMet gegroefd profiel voor warmtegeleidende platen in een meanderende en spiraalvormige opstelling voor de opname van verwarmingsbuizen in de afmeting 14 x 2 mm (aanbeveling: metalen composietbuis)CFK-, HCFK-, HFK- en HBDC-vrijTechnische gegevens:Materiaal: EPS polystyreenhardschuim EPS DEO dhWarmtegeleidingsgroep (WLG): 035Bouwhoogte: 25 mmPaneelgrootte (effectief oppervlak): 1.000 x 750 mmBouwmateriaalklasse (DIN 4101): B1Vlamvertragend polymeer-RFWarmteweerstand (R-waarde): 0,56 m²K/WVerkeersbelasting: 50 kN/m²Aluminium composietbuis 14 x 2 mm:Buitendiameter: 14 x 2,0 mmMaximale bedrijfstemperatuur: 60 °CMaximale bedrijfsdruk: 10 bar (Standaardbedrijfsdruk bij vloerverwarming: max. 4 bar)Warmtegeleidbaarheid: 0,43 W/mKZuurstofdiffusie in het gehele toepassingsgebied: <0,005 mg/l dOppervlakteruwheid: k = 0,007Buigstraal: 5 x Diameter (= 70 mm)PE-RT-verwarmingsbuis 14 x 2 mm:Gecertificeerd door SKZZeer flexibele hoogwaardige buis, met grote taaiheid, sterkte en uitstekende weerstand tegen spanningsbarstenZeer goede kruipsterkteGrote stabiliteitZuurstofdichtheid volgens DIN 4726Technische gegevens:Materiaal: DOW-LEX 2344Buitendiameter: 14,0 mmBinnendiameter: 10,0 mmMaximale bedrijfstemperatuur: 75 °CMaximale bedrijfsdruk: 6 bar (Standaardbedrijfsdruk bij vloerverwarming: max. 4 bar)Buigstraal: 5 x Diameter (= 70 mm)Verdelersysteem van roestvrij staal:Voor- en retourbalken van robuust, hoogwaardig, corrosiebestendig roestvrij staalprofiel (niet gelast), volgens DIN EN 1264-4Functioneel en drukgetestRetourbalken met geïntegreerde regelklep en beschermkappenVoorbalken met geïntegreerde debietmeter (4 l/min)2 stuks overgangsnippels 1"" AG bijgevoegdTechnische gegevens:Materiaal: Roestvrij staalZijaansluiting (warmtebron): 1"" IGAansluiting vloerverwarmingsgroepen: 3/4"" EurokonusOpname voor stelaandrijving: M30 x 1,5Verdeelkast voor inbouw:Hoogteverstelbare potenAanpasbaar frontpaneel en verwijderbare randisolatiestrookVaste achterwand met horizontale sleuven voor universele en snelle montage van de verdelerFrame en deur mogelijkheid voor pleister- en wandmontageSluiting door middel van muntslotFrame en deur zijn glad glanzend geverfd (vergelijkbaar met RAL 9016)Inclusief universele rail voor eenvoudige montage van het systeemverdeelstuk (systeemverdeelstuk niet inbegrepen)Technische gegevens:Uitvoering: InbouwKleur: Wit (vergelijkbaar met RAL 9016)UP 1: B (49,5 / 45 cm) x H (70,5-80,5) cm x D (11-16) cmUP 2: B (57,5 / 53 cm) x H (70,5-80,5) cm x D (11-16) cmUP 3: B (72,5 / 68 cm) x H (70,5-80,5) cm x D (11-16) cmUP 4: B (87,5 / 83 cm) x H (70,5-80,5) cm x D (11-16) cmUP 5: B (107,5 / 103 cm) x H (70,5-80,5) cm x D (11-16) cmOnze installatie-instructies vindt u hier:› Download: Installatie-instructies Vloerverwarming Droogbouw-Systeem
