Maico Unterputzgehäuse Badlüfter Typ ER-UPB/U, 0093.0971

150,54 €*

Inhalt: 1 Stk.

Versand per Paketdienst

4 auf Lager

Lieferzeit innerhalb von 3-5 Tagen

Produktnummer: WL0093.0971

Maico Unterputzgehäuse Badlüfter Typ ER-UPB/U, 0093.0971

Brandschutz-Unterputzgehäuse mit Brandschutz-Absperrvorrichtung für alle Brandschutzsysteme zur Aufnahme von Ventilatoreinsat ER 60 / ER 100 oder Abluftelements Centro-M / Centro-E / Centro-H. Zweitraumanschluss unten.

Produktmerkmale:

Einraumlüftung:

  • Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60, ER 100
  • Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K 90-18017
  • Metall-Ausblasstutzen DN 75/80 mit selbsttätiger Metall-Rückschlagklappe
  • Einbau in Wohnungsküchen, Bäder und WCs
  • Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung
  • Geringe Bautiefe des Unterputzgehäuses und der Abdeckung
  • Mit Putzschutzdeckel
  • Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46
  • Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie Deckeneinbau

Zweiraumlüftung:

  • Für die Zweitraumentlüftung sind ER-UPB-Gehäuse mit integriertem Zweitraumanschluss-Set lieferbar:
  • UPB/R : rechts
  • UPB/L : links
  • UPB/U : unten
  • Für die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RC
  • Hauptraum: 60 m3/h
  • Zweitraum: 40 m3/h

Technische Daten:

  • Farbe: schwarz
  • Luftrichtung: Entlüftung
  • Ausblasrichtung: seitlich

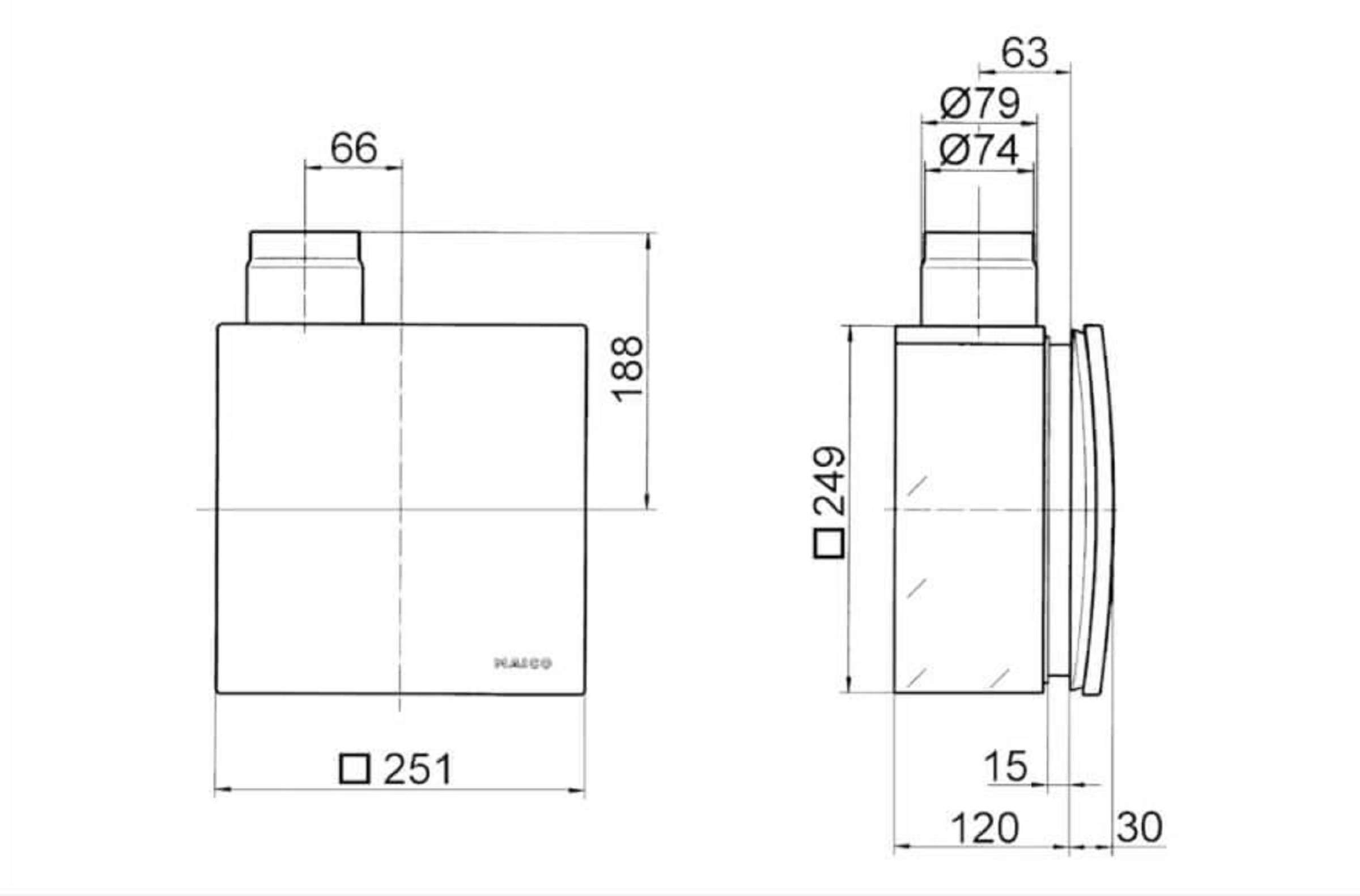

  • Abmessungen:
    Breite: 249 mm
    Höhe: 249 mm
    Tiefe: 120 mm
  • Einbauort: Wand / Decke
  • Material Kunststoff
  • Einbauart: Unterputz
  • Brandschutz: ja
  • Absperrvorrichtung: integriert
  • Anschlussdurchmesser: 75 mm / 80 mm

› Download: Datenblatt Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB/U


Hinweis:

Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".


Lieferumfang:

    1x Unterputzgehäuse Badlüfter Typ ER-UPB/U
