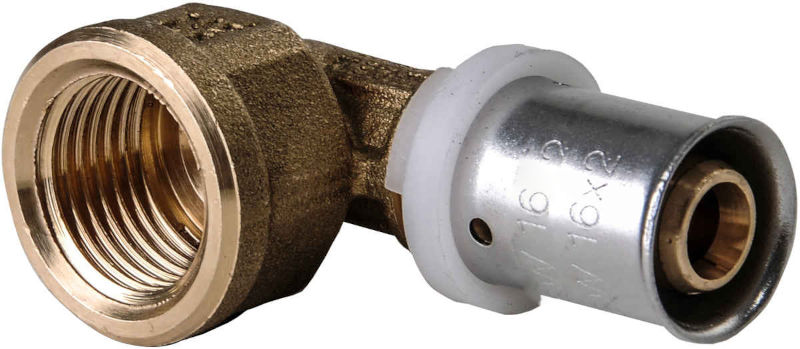

Pressfitting Winkel IG 90° 16 x 2 - 1/2 Zoll

Pressübergangswinkel 90° Grad Innengewinde für Alu Verbundrohr

Das hochwertige Press-System von Home Perfect bietet alles, was für eine sichere Installationstechnik nötig ist: eine breite Auswahl hochwertiger Messing Pressfittinge und dem passenden Metall-Mehrschicht-Verbundrohr. Beide Komponenten bilden im Verbund ein trinkwasserzugelassenes System, das mit der Presszangenkontur „TH“ schnell, einfach und sicher verpresst werden kann.

Pressübergangswinkel in den Dimensionen 16x2 - 1/2“ / 20x2 - 1/2“ / 20x2 - 3/4“/ 26x3 - 3/4“ / 32x3 - 1“

Produktmerkmale:

  • Hohe Zeitersparnis, da das System mit wenigen Arbeitsschritten verarbeitet werden kann
  • System ist DVGW zertifiziert und dadurch für jegliche Art von Trinkwasser geeignet
  • Für die Anwendungsbereiche Sanitär- und Heizungstechnik geeignet
  • Verbindungen werden mittels einer Pressbacke TH verpresst
  • Der korrekte Sitz des Rohres kann durch die Kontrollfenster in der Edelstahlhülse vor und nach dem Pressvorgang geprüft werden
  • Durch die "Zwangsundichtigkeit" können bei der Druckprüfung der Anlage, (Trinkwasser bei ca. 4,5 bar) eventuelle Undichtigkeiten erkannt werden und umgehend gepresst werden (unverpresst = undicht)
  • System überzeugt durch eine „Hohlraumlose Verpressung“, welche bewirkt, dass sich der Kunststoff des Mehrschicht-Aluverbundrohres beim Pressvorgang komplett in die Kontur des Fittings legt und sich später keine Diffusion oder Kondensat in einem Hohlraum bilden können
  • Thermischer Belastungstest: Nach DVGW-Arbeitsblatt W534
› Technische Daten:*
Dimension 16x2 - 1/2“
Werkstoff Anschluss 1 Messing
Werkstoff Anschluss 2 Messing
Form Bogen
Ausführung 1-teilig
Systemgebunden Ja
Nenninnendurchmesser Anschluss 1 DN 10
Anschluss 1 Außengewinde konisch (NPT)
Nenninnendurchmesser Anschluss 2 1/2 Zoll (15)
Norm Flansch ohne
Kontur Kode TH
Material Abdichtung EPDM
Mit Stoßnocken Nein
Länge 47 mm
Länge Anschluss 1 25 mm
Arbeitslänge Anschluss 1 25 mm
Länge Anschluss 2 22 mm
Arbeitslänge Anschluss 2 22 mm
Min. Mediumtemperatur (Dauerbetrieb) 5 °C
Max. Mediumtemperatur (Dauerbetrieb) 95 °C
Max. Arbeitsdruck bei 20 °C 10 bar
Mit Dichtungsmaterial Nein
FM-Prüfung Nein
Gaszulassung QA Nein
KIWA-Prüfsiegel Ja
LPCB-Prüfung Nein
ULC-Farbe Nein
UL-Prüfung Nein
VdS-geprüft Nein
VPE 10 Stück

*Klick für Details

› Download: Technische Daten Pressübergangswinkel IG

Lieferumfang:

  • 1 x Pressfitting Winkel IG 90° 16 x 2 - 1/2 Zoll
