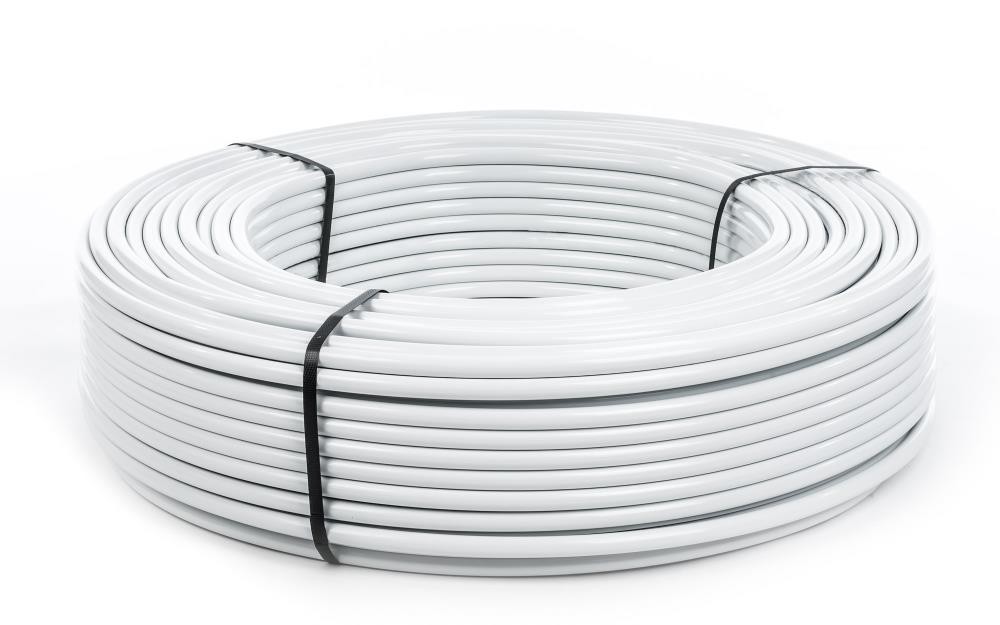

Alu-Verbundrohr 16 x 2 mm, nur Heizung, 500 m

Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 4 HeizkreiseDer Systemverteiler «Premium» aus Edelstahl ist eine ideale Lösung zur Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Installation ohne Ausgleichsstücke, wodurch die Anzahl der Dichtstellen verringert wird. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine exakte Steuerung von bis zu 12 Heizkreisen.Dank seiner kompakten Bauweise mit einer Einbautiefe von ca. 86 mm eignet sich der Verteiler auch für enge Montagesituationen. Er wird mit einer schallgedämmten Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre mit Durchmessern von 12 bis 20 mm geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Er ist im Rahmen der KfW-Fördermaßnahmen für Neubauten und Sanierungen förderfähig.Technische Spezifikationen des Systemverteilers «Premium» Edelstahl:Der Systemverteiler «Premium» zeichnet sich durch seine hochwertige Verarbeitung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Er bietet beidseitige Anschlussgewinde (1“ AG), die eine flexible Montage auf der rechten oder linken Seite ermöglichen.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm, geeignet für Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des Systemverteilers «Premium»Der Systemverteiler «Premium» kann problemlos im Verteilerschrank installiert werden. Die Konsolen lassen sich an verstellbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen anbringen.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn mit 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre verfügen über ein 1” Außengewinde, das für eine flachdichtende Montage geeignet ist.Die Überwurfmuttern sollten mit einem Ring- bzw. Maulschlüssel (SW 38) mit einem Anzugsdrehmoment von 35-45 Nm festgezogen werden.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren. Klemmringmutter und Klemmring auf das Rohr schieben.Schlauchtülle oder Stützhülse einstecken.Rohr in die Konus-Aufnahme einsetzen und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigefügten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»Ventile schließen: Rücklaufventile mit Bauschutzkappen im Uhrzeigersinn schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Beschädigungen zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen verschließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und anschließend das Regulierventil schließen.Vorgang abschließen: Nach dem Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den Systemverteiler «Premium»Ventil schließen: Schutzkappe am Rücklaufventil abnehmen und das Ventil mit einem Entlüfterschlüssel im Uhrzeigersinn schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert kann am Durchflussmesser abgelesen werden. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 4Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 315 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 4 Heizkreise1 x Verteilerendset (55 mm)

Verteilerschrank Unterputz 1, Weiß | 2 bis 3 HeizkreiseDieser Unterputz-Verteilerschrank mit einer Bautiefe von 110 mm verfügt über höhenverstellbare Standfüße, eine steckbare Frontblende, eine abnehmbare Estrichprallleiste sowie eine feste Rückwand mit horizontalen Schlitzen für eine schnelle Montage. Der Rahmen und die Tür lassen sich sowohl in der Höhe als auch in der Tiefe (110-160 mm) anpassen und sind glänzend lackiert (ähnlich RAL 9016). Der Schrank ist mit einem Münzschloss und einer Universalschiene zur einfachen Installation von Systemverteilern ausgestattet und bietet somit eine zuverlässige Grundlage für Ihre Verteilertechnik.Produktmerkmale:Unterputz-Verteilerschrank in Weiß, erhältlich in verschiedenen Varianten von 2 bis 15 Kreisen  Abmessungen: B (xxx) x H (70,5-80,5) cm x T (11-16) cm  Höhenverstellbare Standfüße für flexiblen Einsatz  Steckbare Frontblende für einfache Handhabung  Abnehmbare Estrichpralleiste für mehr Flexibilität  Feste Rückwand mit horizontalen Schlitzen für eine unkomplizierte und universelle Montage  Rahmen und Tür sind für einen bündigen Anschluss an Wand und Putz optimiert  Einstellbare Höhen von 690 - 790 mm und Tiefen von 110 - 160 mm möglichTechnische Daten:Heizkreise: 2 bis 3Nischenbreite: 495 mmEinbaumaß: 450 mmHöhe: 690 - 790 mmTiefe: 110 - 160 mmAusstattung: Münzschloss, höhenverstellbarer MontagefußTechnisches Datenblatt Verteilerschrank VerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm

Verteilerschrank Aufputz 1, Weiß | 2 bis 3 HeizkreiseDieser Aufputz-Verteilerschrank ist mit einer glänzend weißen Oberfläche (ähnlich RAL 9016) ausgestattet und ideal für einen nahtlosen Wandanschluss sowie die Integration in verschiedene Sockelleistensysteme. Er verfügt über ein Münzschloss, das unbefugtes Öffnen verhindert. Die Rückwand ist mit herausbrechbaren Stanzungen versehen, die eine flexible Installation ermöglichen. Dank der Universalschiene lässt sich die Montage von Systemverteilern schnell und einfach durchführen. Der Schrank wird mit stabilen Standfüßen geliefert und bietet somit eine zuverlässige Basis für Ihre Verteilertechnik.Produktmerkmale:Verteilerschrank in Weiß für Aufputzmontage (AP) mit 2 bis 3 HeizkreisenAbmessungen: B (xxx) x H (640) x T (130) mmPulverbeschichtet in Weiß (ähnlich RAL 9016)Geeignet für alle Sockelleistensysteme und einen wandbündigen AbschlussWandstärke: 0,9 cm, aus verstärktem StahlblechRobuste Standfestigkeit dank stabiler StandfüßeHöhe: 640 mm, Tiefe: 130 mm, Breite wählbarTechnische Daten:Heizkreise: 2 bis 3Schrankbreite: 450 mmHöhe: 640 mmTiefe: 130 mmTechnisches Datenblatt Verteilerschrank Aufputz (AP) VerteilerschrankHeizkreiseSchrankbreiteHöheTiefeAP 12 bis 3450 mm640 mm130 mmAP 24 bis 5530 mm640 mm130 mmAP 36 bis 8680 mm640 mm130 mmAP 49 bis 11830 mm640 mm130 mmAP 512 bis 151030 mm640 mm130 mm

Heizungsrohr PE-RT 14 x 2 mm, SKZ-zertifiziert, 200 mDas PE-RT Rohr besteht aus thermisch beständigem Polyethylen und ist speziell für den Einsatz in Fußbodenheizungssystemen entwickelt. Die äußere PE-Schicht schützt das Rohr zuverlässig vor mechanischen Beschädigungen. Dank des flexiblen Polyethylen-Materials lässt sich das PE-RT Rohr problemlos und einfach verlegen.Produktmerkmale:5-Schicht RohrSKZ-zertifiziertHochleistungsfähiges RohrAusgezeichnete KriechfestigkeitHohe StabilitätMaterial: DOW-LEX 2344Sehr flexibles Rohr mit hoher Zähigkeit, Festigkeit und herausragender Beständigkeit gegenüber SpannungsrissenGrößen:12 x 2,0 mm - Rohr mit 200 m (5-Schicht-Rohr)14 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)16 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)17 x 2,0 mm - Rohr mit 100, 200, 600 (5-Schicht-Rohr) oder 750 m  (3-Schicht-Rohr)18 x 2,0 mm - Rohr mit 200, 600 (5-Schicht-Rohr)20 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)Technische Daten:Max. Betriebstemperatur: 80°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Entsprechend den technischen Anforderungen nach DIN 4726Sauerstoffdicht nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) - DIN 4726Anwendungsbereich: Klasse 4 u. 5VPE: 200 m› Technisches Datenblatt Heizrohr PE-RT 14 x 2 mm

Alu-Verbundrohr Metallverbundrohr, 14 x 2 mm, 200 mDas hochwertige Aluminium-Verbundrohr ist speziell für den Einsatzbereich Flächenheizung entwickelt. Bei diesem Metallverbundrohr wird auf das flexible Heizrohr PE-RT ein Aluminiummantel stoßgeschweißt. Bei diesem Metallverbundrohr bildet ein Heizrohr aus dem vielfach bewährten Material PE-RT das Herzstück. Der Werkstoffverbund aus Kunststoff und Aluminium kombiniert bei diesem Fußbodenheizungsrohr die hervorragenden Eigenschaften beider Werkstoffe.Technische Daten:Einsatzbereich: Fußbodenheizung; keine TrinkwasserzulassungAlu-Verbundrohr / MetallverbundrohrRohrdurchmesser: 14 x 2,0 mmMax. Betriebstemperatur: 60 °CMax. Betriebsdruck: 10 barWärmeleitfähigkeit: 0,43 W/mKSauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l dOberflächenrauheit k = 0,007Biegeradius: 5 x DVPE: Rolle á 200 m

Alu-Verbundrohr Metallverbundrohr, 14 x 2 mm, 200 mDas hochwertige Aluminium-Verbundrohr ist speziell für den Einsatzbereich Flächenheizung entwickelt. Bei diesem Metallverbundrohr wird auf das flexible Heizrohr PE-RT ein Aluminiummantel stoßgeschweißt. Bei diesem Metallverbundrohr bildet ein Heizrohr aus dem vielfach bewährten Material PE-RT das Herzstück. Der Werkstoffverbund aus Kunststoff und Aluminium kombiniert bei diesem Fußbodenheizungsrohr die hervorragenden Eigenschaften beider Werkstoffe.Technische Daten:Einsatzbereich: Fußbodenheizung; keine TrinkwasserzulassungAlu-Verbundrohr / MetallverbundrohrRohrdurchmesser: 14 x 2,0 mmMax. Betriebstemperatur: 60 °CMax. Betriebsdruck: 10 barWärmeleitfähigkeit: 0,43 W/mKSauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l dOberflächenrauheit k = 0,007Biegeradius: 5 x DVPE: Rolle á 200 m

Heizungsrohr PE-Xc 20 x 2 mm, 5-Schicht, DIN-geprüft, 500 mProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 mTechnische Daten:Werkstoff: Polyethylen5 Schichten: PE-Xc | Haftvermittler | EVOH Sperrschicht | Haftvermittler | PE-XcDurchmesser (Ø):Außen: 20 mmInnen: 16 mmMax. Betriebstemperatur: 90 °CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Wasserinhalt: 0,201 l/mRohrgewicht: 11,80 kg/100mBiegeradius: 5 x Durchmesser (= 100 mm)VPE: Rolle á 500 m

Heizungsrohr PE-Xc 20 x 2 mm, 5-Schicht, DIN-geprüft, 200 mProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 mTechnische Daten:Werkstoff: Polyethylen5 Schichten: PE-Xc | Haftvermittler | EVOH Sperrschicht | Haftvermittler | PE-XcDurchmesser (Ø):Außen: 20 mmInnen: 16 mmMax. Betriebstemperatur: 90 °CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Wasserinhalt: 0,201 l/mRohrgewicht: 11,80 kg/100mBiegeradius: 5 x Durchmesser (= 100 mm)VPE: Rolle á 200 m› Technisches Datenblatt Heizrohr PE-Xc 20 x 2 mm

Heizungsrohr Alu-Verbund 16 x 2 mm, 200 mDas hochwertige Aluminium-Verbundrohr ist speziell für den Einsatzbereich Flächenheizung entwickelt. Bei diesem Metallverbundrohr wird auf das flexible Heizrohr PE-RT ein Aluminiummantel stoßgeschweißt. Herzstück dieses Metallverbundrohrs ist das vielfach bewährte PE-RT Heizrohr. Der Werkstoffverbund aus Kunststoff und Aluminium kombiniert die hervorragenden Eigenschaften beider Werkstoffe.Technische Daten:Max. Betriebstemperatur: 70 °CMax. Betriebsdruck: 10 barWärmeleitfähigkeit: 0,43 W/mKLängenausdehnungskoeffizient: 0,026 mm/mKOberflächenrauhigkeit k: 0,007 mmSauerstoffdiffusion im ges. Anwendungsbereich: < 0,005 mg/l dAußendurchmesser: 16 mmInnendurchmesser: 12 mmBiegeradius: 5 x Außendurchmesser (= 70 mm)Nur für Heizung verwendbar; keine TrinkwasserzulassungVerpackungseinheit: Rolle á 200 m

Heizungsrohr PE-RT 14 x 2 mm, SKZ-zertifiziert, 200 mDas PE-RT Rohr besteht aus thermisch beständigem Polyethylen und ist speziell für den Einsatz in Fußbodenheizungssystemen entwickelt. Die äußere PE-Schicht schützt das Rohr zuverlässig vor mechanischen Beschädigungen. Dank des flexiblen Polyethylen-Materials lässt sich das PE-RT Rohr problemlos und einfach verlegen.Produktmerkmale:5-Schicht RohrSKZ-zertifiziertHochleistungsfähiges RohrAusgezeichnete KriechfestigkeitHohe StabilitätMaterial: DOW-LEX 2344Sehr flexibles Rohr mit hoher Zähigkeit, Festigkeit und herausragender Beständigkeit gegenüber SpannungsrissenGrößen:12 x 2,0 mm - Rohr mit 200 m (5-Schicht-Rohr)14 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)16 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)17 x 2,0 mm - Rohr mit 100, 200, 600 (5-Schicht-Rohr) oder 750 m  (3-Schicht-Rohr)18 x 2,0 mm - Rohr mit 200, 600 (5-Schicht-Rohr)20 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)Technische Daten:Max. Betriebstemperatur: 80°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Entsprechend den technischen Anforderungen nach DIN 4726Sauerstoffdicht nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) - DIN 4726Anwendungsbereich: Klasse 4 u. 5VPE: 200 m› Technisches Datenblatt Heizrohr PE-RT 14 x 2 mm
