Edelstahl Heizkreisverteiler Komplett-Set, 4 Heizkreise

Heizkreisverteiler Komplett Set für Fussbodenheizung mit 4 Heizkreisen

Die Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Fussbodenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden.

Produktmerkmale:

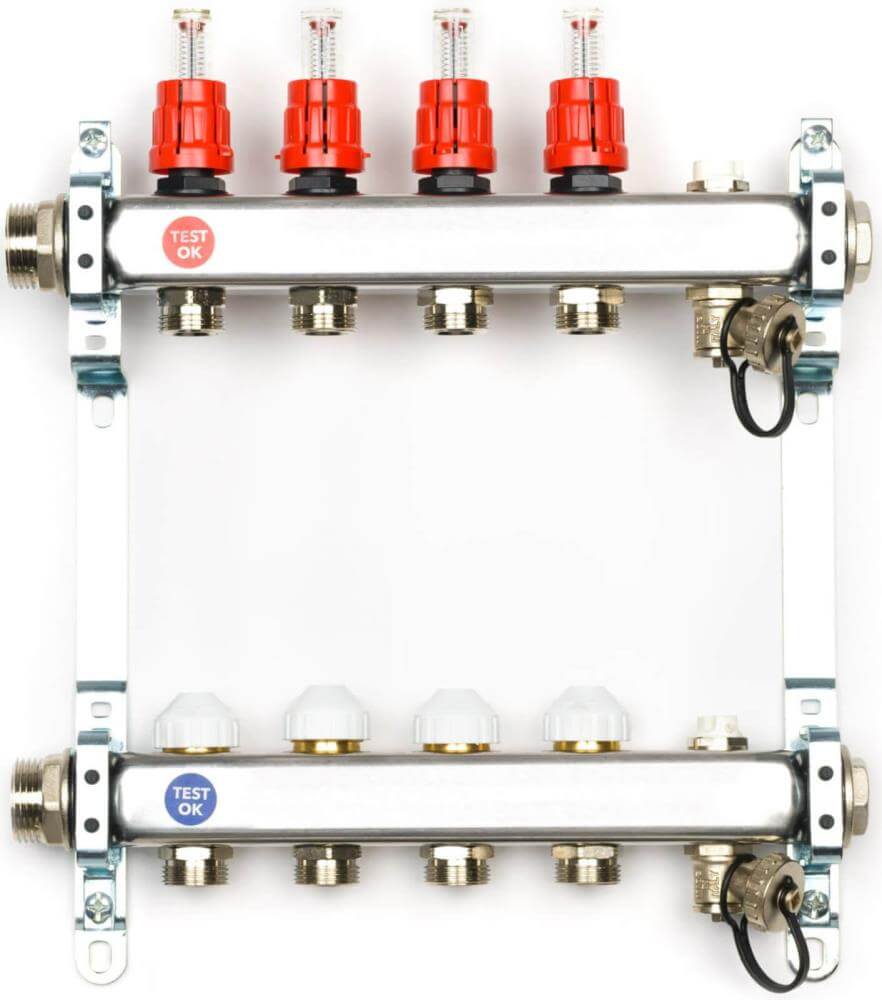

  • Heizkreisverteiler aus Edelstahl:
    • Geeignet für Niedertemperatursysteme
    • Vor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-Profil (nicht geschweißt), nach DIN EN 1264-4
    • Funktions- und druckgeprüft
    • Rücklaufbalken mit integriertem Regelventil und Schutzkappen
    • Vorlaufbalken mit integriertem Durchflussmengenzähler (4 l/min)
    • Für Heizrohre (Ø) 12, 14, 15, 16, 17 und 20 mm

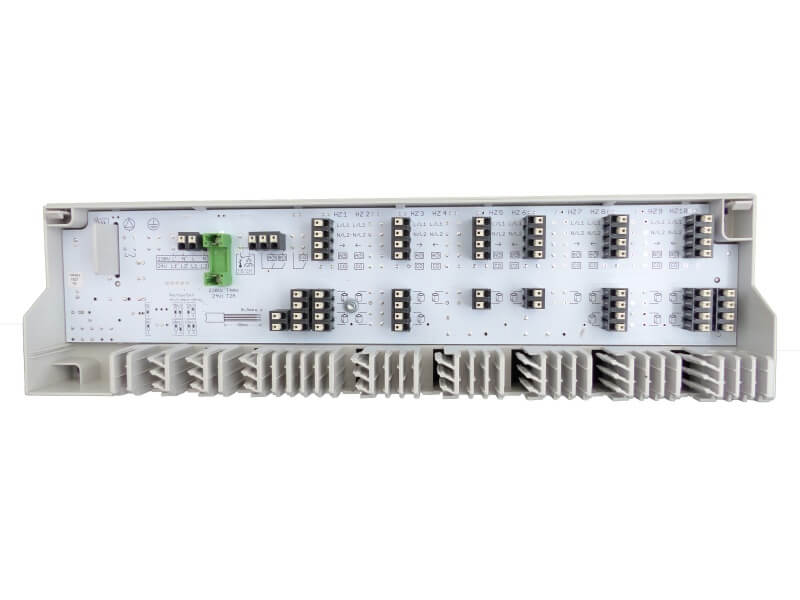

  • Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:
    • Einfache Installation mit schraubloser Klemmenanschlusstechnik
    • Intuitive Bedienung
    • Hohe Funktionssicherheit
    • Absenkkanal zum zeitgesteuerten Absenken der Raumtemperatur
    • Versorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis direct
    • Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet
    • Für bis zu 15 Stellantriebe und 6 Zonen/Regler
    • Wartungsfrei

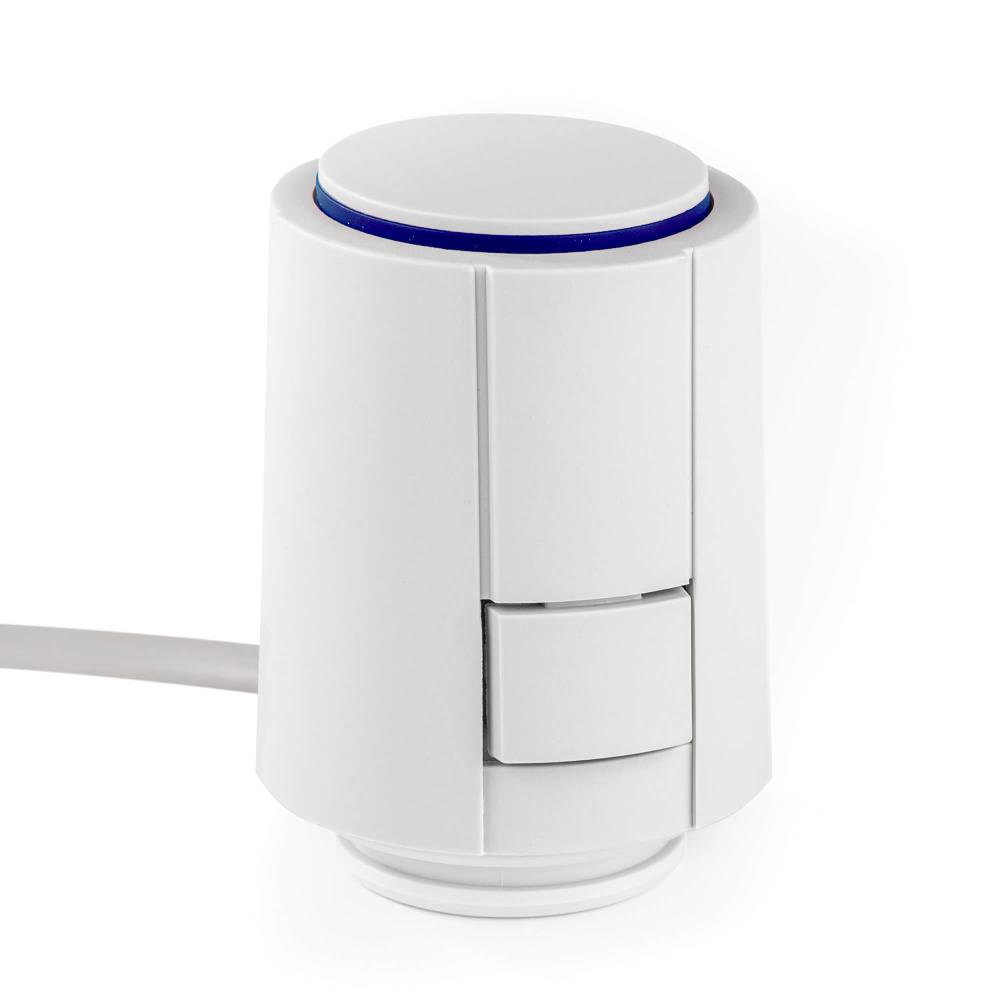

  • Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:
    • Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und Flächenkühlsystem
    • Ausführung: Stromlos zu (NC)
    • Vollständige Kompatibilität zum Ventiladaptersystem
    • Einfache Steckmontage & modernes Design
    • 360° Montagelage
    • Patentierter 100%-Schutz bei undichten Ventilen
    • „First-Open“-Funktion
    • Anpassungskontrolle auf das Ventil
    • Ausrichthilfe auf dem Ventil
    • Kompakte Bauform, geringe Abmessungen
    • Rundum-Funktionsanzeige
    • Geräuschlos & wartungsfrei
    • Hohe Funktionssicherheit & Lebenserwartung
    • Überspannungsgarantie
    • TÜV-Zertifiziert
    • Inkl. VA 10

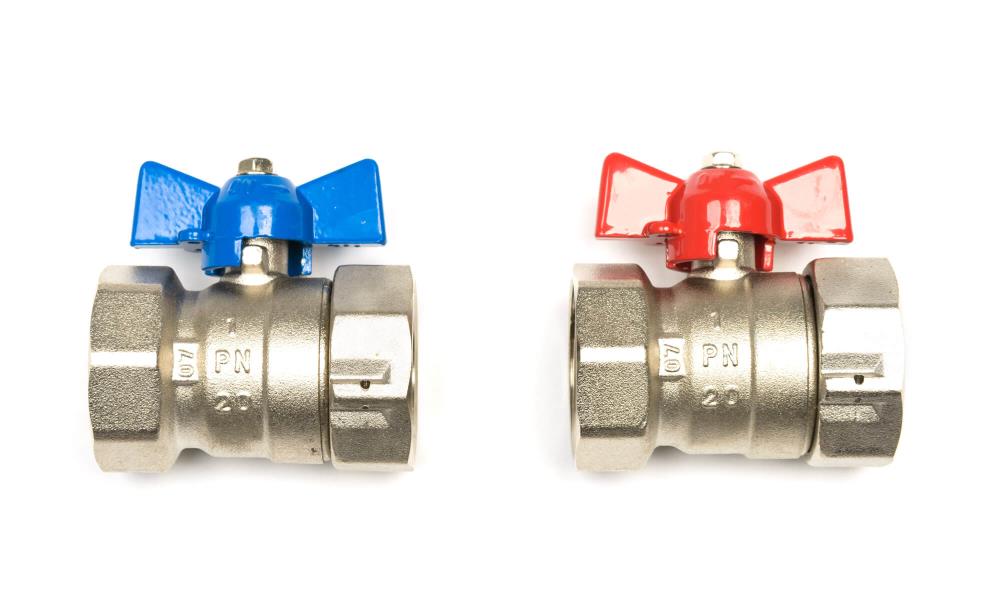

  • Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:
    • Farbliche Differenzierung rot/blau

Lieferumfang:

  • 1 x Heizkreisverteiler aus Edelstahl für 4 Heizkreise
  • 1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V
  • 4 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V
  • 1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung
› Download: Technisches Datenblatt Heizkreisverteiler
› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct
› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V
› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blau

Technische Daten:

› Heizkreisverteiler Edelstahl, 12 Heizkreise:*
  • Werkstoff: Rostfreier Edelstahl
  • Anzahl Heizkreise: 12
  • Seitl. Anschluss (Wärmeerzeuger): 1" IG
  • Anschluss Fussbodenheizungsgruppen: 3/4" Eurokonus
  • Aufnahme Stellantrieb: M30 x 1,5
  • Abmessungen:
    Breite: 700 mm (inkl. Verteiler-Endset)
    Höhe: 300 mm
    Tiefe: 83 mm
› Möhlenhoff Anschlussleiste Alpha direct Standard Plus, 230V:*
  • Zonen: 6
  • Betriebsspannung: 230 V ±10 %, 50 Hz
  • Spannungsversorgung: Eurostecker (Zubehör) / externe Spannungsquelle
  • Leistungsaufnahme im Leerlauf: <1 W
  • Max. Leistungsaufnahme (ohne Verbraucher Pumpe/Kessel): 50 VA
  • Absicherung: T4AH
  • Max. Anzahl Regler: 6
  • Max. Anzahl Anschlussklemmen für Stellantriebe: 15
  • Max. Anzahl anschließbare Stellantriebe à 1 W: 15
  • Max. Nennlast aller Antriebe: 24 W
  • Pumpenschaltung: Schließerkontakt (einpolig schaltend) / direkter Anschluss über L‘/N‘ möglich
  • Kesselschaltung: Schließerkontakt (einpolig schaltend)
  • Pumpen- und Kesselsteuerung Schaltleistung: 2 A, 200 VA induktiv
  • Schaltglied: Relais
  • Einschaltverzögerung: 2 Minuten
  • Nachlaufzeit: 2 Minuten, zusätzlich 0–15 Minuten einstellbar mittels DIP-Schalter
  • Ventilschutzfunktion: Alle 14 Tage für 10 Minuten
  • Pumpenschutzfunktion: Alle 14 Tage für 1 Minute
  • Wirksinn stromlos zu (NC) / stromlos offen (NO): Einstellbar mittels DIP-Schalter
  • Change Over-Eingang: Über potentialfreien Kontakt schaltbar
  • Temperaturbegrenzer bzw. Taupunktwächter: Potentialfreier Öffnerkontakt, schaltbar, 24 V/230 V, 8 A
  • Heizprogramme (optional): 2 über Timer-Modul
  • Timer-Modul: Wochenschaltuhr, zwei unabhängige Schaltausgänge, mindestens 4 Absenkzeiten pro Tag und Schaltausgang programmierbar, Gangreserve
  • Zulässige Umgebungstemperatur: 0 bis +50 °C
  • Zulässige Lagertemperatur: -20 bis +70 °C
  • Zulässige Umgebungsfeuchtigkeit: 80 % nicht kondensierend
  • Anschlussklemmen: Schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
  • Anschlussleitung (massiv): NYM-J/NYM-O (max. 5 x 1,5 mm²)
  • Anschlussleitung (flexibel): H03V2V2H2-F / H05V2V2H2-F
  • Zugentlastung: Integriert
  • Normen und Vorschriften: EN 60730-1, EN 60730-2-9
  • Schutzklasse: II
  • Schutzart: IP 20
  • Material Abdeckung: ABS
  • Material Gehäuse: ABS
  • Farbe Abdeckung: Transparent, im Bereich der LEDs poliert
  • Farbe Gehäuse: Lichtgrau (RAL 7035)
› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*
  • Stellweg: 4,0 mm
  • Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 Hz
  • Einschaltstrom, max.: < 550 mA für max. 100 ms
  • Leistungsaufnahme: 1 Watt
  • Stellkraft: 100 N ±5%
  • Medientemperatur: 0 bis +100°C **
  • Lagertemperatur: -25°C bis +60°C
  • Umgebungstemperatur: 0 bis +60°C
  • Schutzgrad/Schutzklasse: IP 54 *** / II
  • Gehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)
  • Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)
  • Leitungslänge: 1 m
  • Gewicht mit Anschlusskabel (1 Meter): 100 g
  • Überspannungsfestigkeit nach EN 60730-1: min. 2,5 kV

*) gemessen mit Präzisions-Leistungsmessgerät LMG95
**) in Abhängigkeit vom Adapter auch höher
***) in allen Montagelagen

› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*
  • Werkstoff: Gehäuse aus Messing, flachdichtend
  • Anschlüsse: 1" IG/IG
  • VPE: 1 Set á 2 Stück

*Klick für Details
