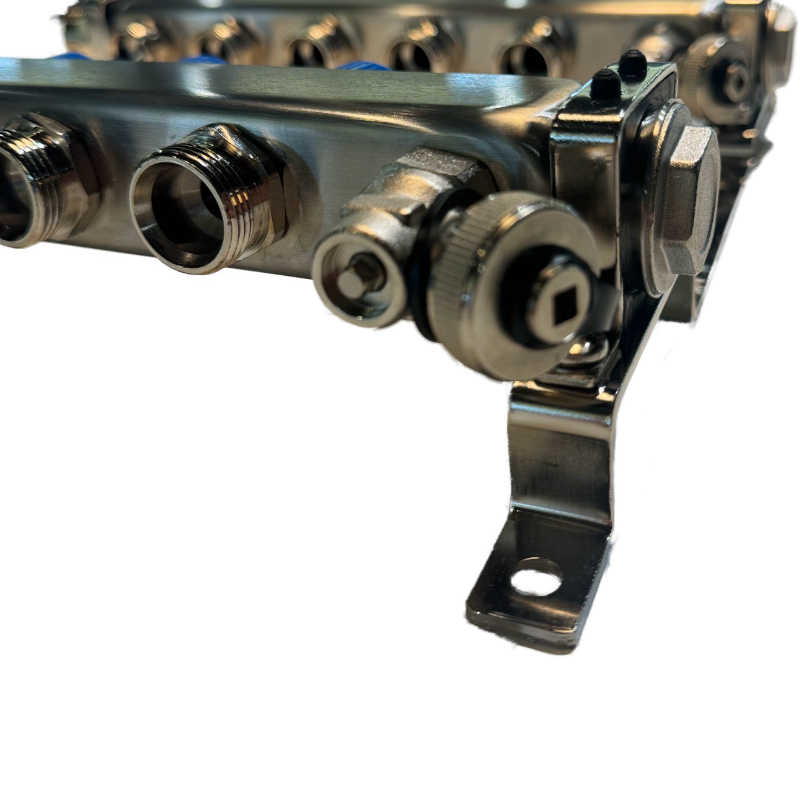

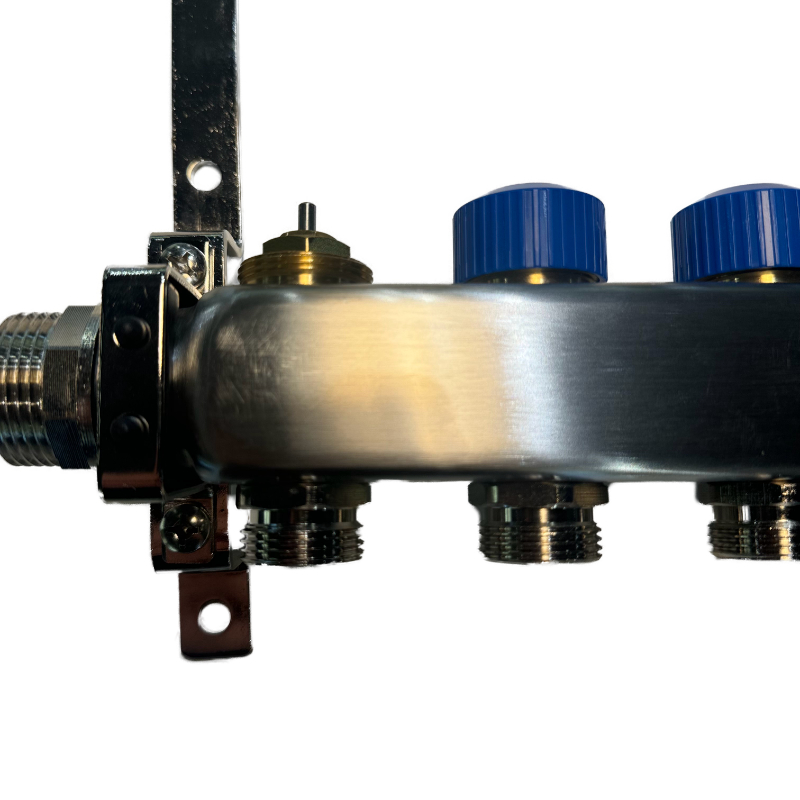

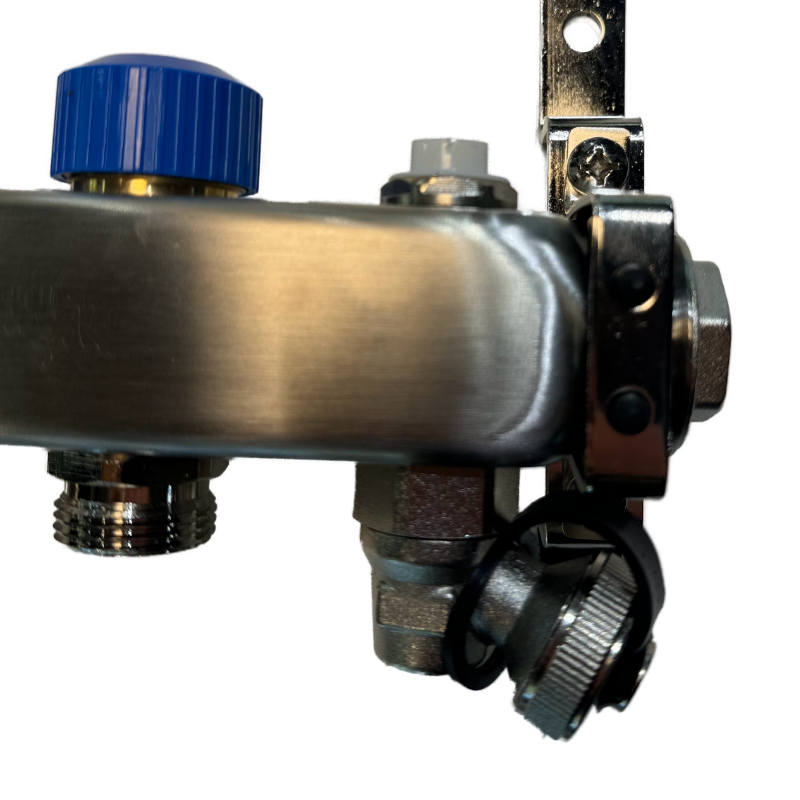

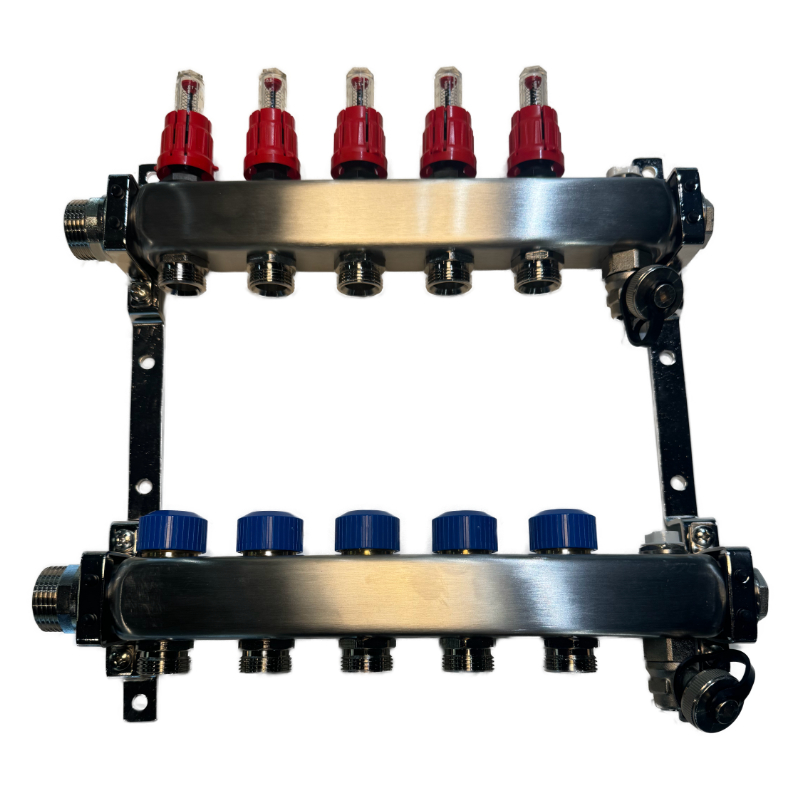

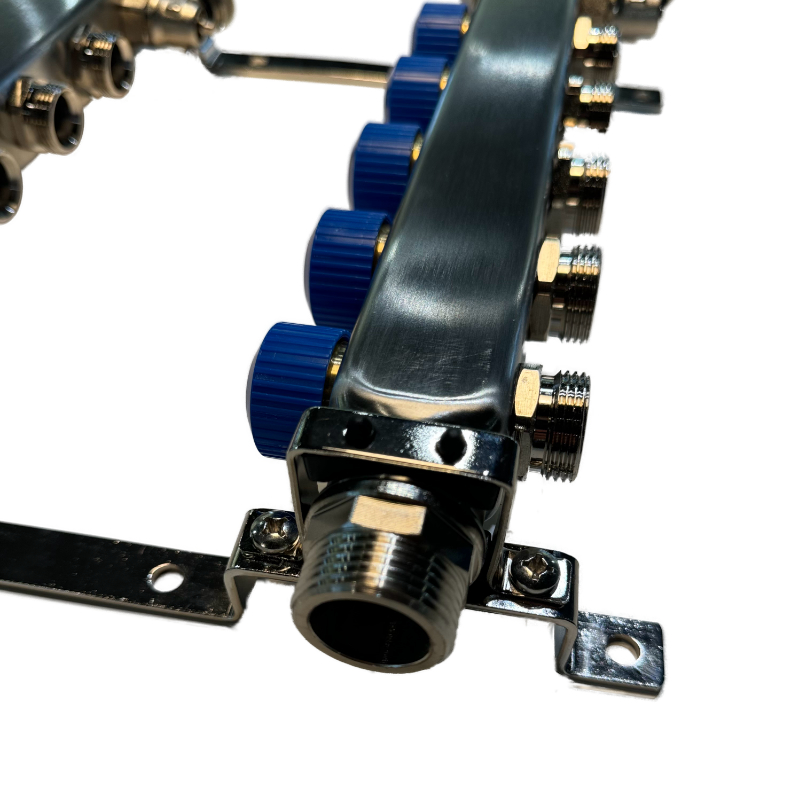

Heizkreisverteiler Edelstahl Fußbodenheizung, 6 Heizkreise

Trockenbausystem für Fußbodenheizung EPS WLG035 Dieses Trockenbausystem ist eine flache und leichte Fußbodenheizungslösung für Renovierungen und Altbausanierungen. In Kombination aus Profilplatte, Wärmeleitblechen, Heizrohr und Trockenestrichplatte ergibt sich eine Gesamtaufbauhöhe von ca. 43 mm. Das System wurde auf Basis der gesamten zu beheizenden Fläche ausgelegt und rechnerisch dimensioniert. Die Regeltechnik ist im Set enthalten. Bei der Auslegung der Heizkreise wird eine maximale Heizkreislänge von 90 Metern berücksichtigt, wodurch das System hydraulisch korrekt ausgelegt ist. Die Lastverteilung erfolgt über eine schwimmend verlegte Trockenestrichplatte, z. B. Knauf Brio 18 mm. Das System wird komplett trocken verlegt, benötigt keine Estrichtrocknung und ist dadurch schnell einsatzbereit. Die Systemplatten lassen sich im Puzzle-Prinzip verbinden, was die Verlegung vereinfacht. Durch das geringe Flächengewicht eignet sich das Heizsystem besonders für Holzbalkendecken und statisch sensible Untergründe. Vorteile im Überblick Gesamte Regel- und Verteilertechnik enthalten Sehr niedrige Aufbauhöhe ab ca. 43 mm Trockenes System ohne lange Trocknungszeiten Geringes Gewicht – ideal für Altbau und Sanierung Schnelle, einfache Montage durch Puzzle-System Wärmeleitbleche für effiziente Wärmeverteilung Für alle Bodenbeläge, die Fußbodenheizung geeignet sind Max. Rohrlänge 90 m pro Heizkreis für gleichmäßige Wärme Verwendung & Einsatzzweck Produkttyp: Trockenbausystem für Fußbodenheizung Einsatzbereiche: Wohnräume, Altbau, Sanierung, Holzbalkendecken Besondere Eignung: Für Gebäude mit statischen Einschränkungen, geringer Raumhöhe oder zeitlicher Einschränkung des Bauvorhabens Technische Daten Eigenschaft Wert Aufbauhöhe (inkl. 18 mm Knauf Brio) ca. 43 mm Max. Heizkreis-Länge 90 m Max. Fliesengröße 30 × 30 cm (größer mit Entkopplungsmatte) Flächengewicht ca. 30 kg/m² Empfohlener Rohrtyp Mehrschichtverbundrohr 14×2 mm Verlegeabstand 12,5 cm Technische Daten – Trockenbau-Fußbodenheizung mit Aluverbundrohr Rohr 14x2 mm Systemkomponenten Systemplatte 25 mm – mit Profilaufnahmen für Wärmeleitbleche und Rohr Wärmeleitbleche – sorgen für gleichmäßige Wärmeverteilung zur Oberfläche Metallverbundrohr 14x2 mm – Mehrschichtiges Verbundrohr mit Aluminiumkern VPE 200 m PE-Trennschutzfolie – schützt vor Ausdehnungsgeräuschen Randdämmstreifen - verhindert Schall- und Wärmebrücken Möhlenhoff Regeltechnik - bestehend aus Raumtemperaturregler, Anschlussleiste und Stellantriebe Verteilertechnik - bestehend aus Heizkreisverteiler, Verteilerschrank (UP), Absperreinrichtung, Klemmringverschraubungen (3/4 Zoll Eurokonus) und Winkelspangen Regeltechnik - bestehend aus Raumtemperatur Regler, Anschlussleiste und Stellantrieben (Nicht im Lieferumfang:) Trockenestrichplatten – z. B. Knauf Brio 18 mm für Lastverteilung Montage & Installationsanleitung Montageart: Trockene Verlegung auf ebenem Untergrund Hinweis: Fachgerechte Installation erforderlich Untergrundanforderung: eben, stabil und tragfähig Schritt-für-Schritt-Anleitung: Untergrund vorbereiten: ggf. nivellieren oder ausgleichen, reinigen und Randdämmstreifen umlaufend verlegen. Profilplatten verlegen: vollflächig im Puzzle-System auslegen. Wärmeleitbleche einsetzen: je nach gewünschtem Verlegemuster einlegen. Heizrohre verlegen: in die Bleche einclipsen, z. B. im Schnecken- oder Mäanderprinzip. Verteilertechnik anschließen: System auf Dichtheit prüfen. Trennschutzfolie auflegen: überlappend auslegen, nicht verkleben. Trockenestrich verlegen: Platten mindestens 18 mm dick. Zusatzmaßnahmen: zum Ausgleich empfehlen wir eine gebundene Schüttung (min. 150 kPa Tragfähigkeit). Häufig gestellte Fragen (FAQ) Wie wird das System eingebaut? Das System wird trocken auf ebenem Untergrund verlegt. Die Profilplatten werden ausgelegt, Wärmeleitbleche und Heizrohr eingelegt, PE-Trennschutzfolie überlappend verlegt, danach erfolgt die Abdeckung mit Trockenestrich. Für welche Bodenbeläge ist es geeignet? Geeignet sind alle Beläge, die für Fußbodenheizung freigegeben sind – z. B. Fliesen, Parkett, Vinyl, Laminat. Bei Fliesen über 30 × 30 cm wird eine Entkopplungsmatte empfohlen. Ist das System altbautauglich? Ja, das System eignet sich besonders gut für Altbauten und Holzbalkendecken dank geringem Gewicht und niedriger Aufbauhöhe. Kann ich die Heizkreise selbst anschließen? Der Einbau kann in Eigenleistung erfolgen, der Anschluss an den Heizkreisverteiler sollte jedoch durch einen Fachbetrieb erfolgen. Welche Dämmung ist sinnvoll? Als Zusatzdämmung empfiehlt sich PUR (z. B. Styrodur). Für den Bodenausgleich ist eine gebundene Schüttung mit ausreichender Tragfähigkeit zu verwenden (min. 150 kPa Tragfähigkeit). Ist das System für Badezimmer geeignet? Ja, bitte halten Sie hier Rücksprache mit Ihrem Fliesenleger/Fachmann vor Ort. DIN 18534 gilt zu beachten.

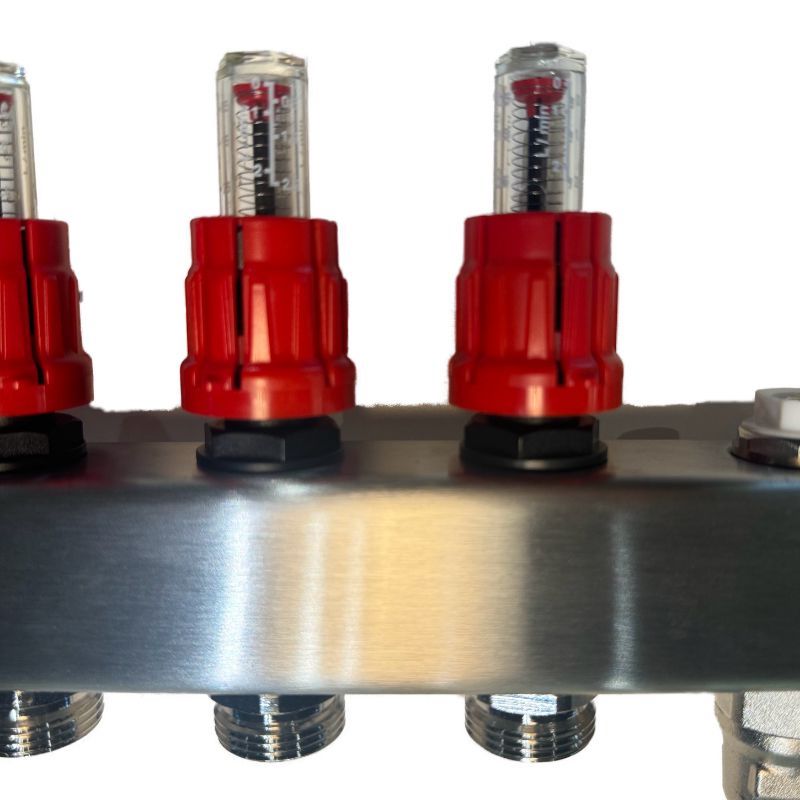

Heizkreisverteiler Edelstahl, 15 HeizkreiseDer Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.Technische Spezifikationen des Heizkreisverteilers aus EdelstahlDer Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" AußengewindeDurchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)Rücklaufbalken: Mit integrierten Ventilen und HandverstellkappenStellantriebe: Ideal für den Anschluss von StellantriebenInklusive Verteilerendset: Für Befüllen, Entlüften und SpülenMontage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefertVorteilePreisgünstige und robuste Lösung für das ObjektgeschäftEinfacher und schneller Anschluss an den WärmeerzeugerRegulierbare Durchflussmesser und Absperrventile für optimale KontrolleFlexibel für verschiedene AnschlussmöglichkeitenMontage- und Inbetriebnahme des Systemverteilers EdelstahlDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.Spülen und Füllen der Heizkreise beim Systemverteiler EdelstahlVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Technische Daten:Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 15Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 850 mm (inkl. Verteiler-Endset)Höhe: 350 mmTiefe: 86 mm› Download Technisches Datenblatt HeizkreisverteilerLieferumfang:1x Heizkreisverteiler für 15 Heizkreise

Außenwandhaube DN160 - Edelstahl beschichtetAußenwandhaube DN160 Edelstahl beschichtet, RAL9010 AWH-160 VPE 1 StückWarnung:Wir räumen unser Lager! Die angebotenen Artikel sind nur in begrenzter Menge verfügbar und ausschließlich solange der Vorrat reicht. Ein Zwischenverkauf bleibt vorbehalten.Lieferumfang:1 x Außenwandhaube DN160 - Edelstahl beschichtet

Fußbodenheizung Noppenplatte Rohrträger ohne Dämmung, 10 m²Die reine Noppen-Rohrträgerplatte ohne Wärme-/Trittschalldämmung besteht aus PS-Folie und wird auf einer bereits verlegten Dämmschicht angewandt. Die einzelnen Noppen sind 19 mm hoch und trittfest ausgeformt. Die Überstände an jeweils zwei Seiten einer Noppenplatte ermöglichen einen einfache, estrichdichte Verbindung der einzelnen Platten untereinander per Druckknopfprinzip.Produktmerkmale:Anwendung auf bereits verlegter DämmschichtOhne Wärme- und TrittschalldämmungTechnische Daten:Material: verstärkte PS-FolieNoppenhöhe: 19 mmFür Heizrohrdurchmesser (Ø): 14 - 16 mmFarbe: schwarzPlattengröße: 1.000 x 1.000 mmPlattengröße mit Folienüberlappung: 1.025 x 1.025 mmVerpackungseinheit: 10 Platten á 1 m² = 10 m²Hinweis:Bitte beachten Sie, dass es sich um Speditionsware handelt. Geben Sie bitte daher unbedingt Ihre Telefonnummer mit an.

Noppen-Dichtprofil Ø20 mm für Fussbodenheizung, Rolle á 50 mZur Abdichtung des Folienstreifens auf der Noppen-Rohrträgerplatte. Der Bedarf ist gleich dem des Randdämmstreifens.Hier findest du unsere Verlegeanleitung:› Download: Verlegeanleitung NoppensystemTechnische Daten:› Technisches Datenblatt Noppen-Dichtprofil 20 mmWerkstoff: PolyethylenDurchmesser (Ø): 20 mmVerpackungseinheit: 1 Rolle á 50 m

Fußbodenheizung Noppenplatte Plus 11 mm, DEO WLG035 60 kPa, 20,16 m²Unsere Noppensystemplatte bietet eine integrierte Wärme- und Trittschalldämmung und erfüllt die Anforderungen gemäß DIN EN13163 (Innendämmung auf Decken und Bodenplatten sowie unter Estrichen nach DIN V 4108-10). Die Platte besteht aus einer EPS-Wärmedämmplatte, die mit einer Kunststoff-Folienkaschierung gemäß DIN 18560 versehen ist. Die stabilen und hinterschäumten Rohrhaltenoppen sind für die Aufnahme von Heizrohren mit einem Durchmesser von 14-17 mm ausgelegt. Die Verlegung erfolgt durch ein einfaches Druckknopfprinzip, das einen estrichdichten Verbund der Platten gewährleistet.Hier finden Sie unsere Verlegeanleitung:› Download: Verlegeanleitung NoppensystemProduktmerkmale:Einfache Montage durch eine PersonGeringer MaterialverlustEinfaches Druckknopfprinzip für einen estrichdichten VerbundUmweltfreundliches Polystytol-MaterialStabile Rohrhalterung für eine normgerechte Verlegung und gleichmäßige TemperaturverteilungSchlagfest und begehbar dank hoher OberflächenfestigkeitTechnische Daten:› Technisches Datenblatt Noppenplatte "Premium" 11 mm WLG035Abmessungen:Plattengröße inkl. Überlappung: 1.450 x 0.850 mmNutzfläche: 1.400 x 0.800 mm = 1,12 m²Dämmstärke: 11 mmNoppenhöhe: 21 mmGesamtaufbauhöhe: 32 mmGeeignet für Heizrohre (Ø): 14-17 mmMögliche Verlegeraster:Achsial: 5 cm - 90°Diagonal: 7,5 cm - 45°Anwendungsgebiete nach DIN 4108-10: DEO ds, WIWärmeleitgruppe: WLG 035RD-Wert (Wärmedurchlasswiderstand): 0,314 m²K/WMax. Verkehrslast: 60,0 kPaTrittschallverbesserung: o. AngabenVPE: 18 Platten á 1,12 m²Lieferumfang:18 Platten mit einer Nutzfläche á 1,12 m² = 20,16 m²Hinweis: Bitte beachte, dass es sich um Speditionsware handelt. Gib daher bitte unbedingt deine Telefonnummer mit an.

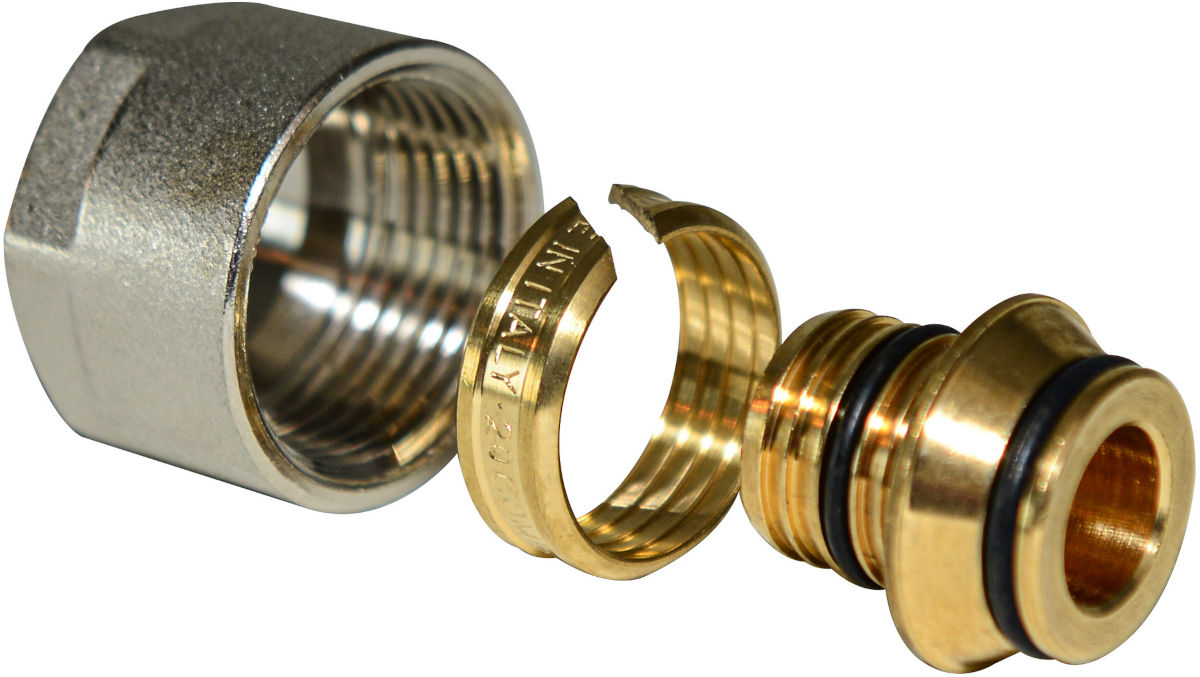

Heizungsrohr PE-Xc 17 x 2 mm, 5-Schicht, DIN-geprüft, 200 mProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 mTechnische Daten:Werkstoff: Polyethylen5 Schichten: PE-Xc | Haftvermittler | EVOH Sperrschicht | Haftvermittler | PE-XcDurchmesser (Ø):Außen: 17 mmInnen: 13 mmMax. Betriebstemperatur: 90 °CMax. Betriebsdruck: 8 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Wasserinhalt: 0,133 l/mRohrgewicht: 10,00 kg/100mBiegeradius: 5 x Durchmesser (= 85 mm)VPE: Rolle á 200 m› Technisches Datenblatt Heizrohr PE-Xc 17 x 2 mm
