Hinweis:

Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".


Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZ15, 0084.0108

Badlüfter Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Ausführung mit Verzögerungschalter mit 15 Minuten Nachlauf. Einschaltverzögerung bei ca. 50 sek. Fördervolumen 62 m3/h.


Produktmerkmale:

  • Für Einraum- oder Zweiraumlüftung mit einem einzelnen Ventilator
  • Elektrische Steckverbindung für schelle Montage des Ventilators im Gehäuse
  • Filterwechsel problemlos möglich ohne Werkzeug
  • Montagefreundliche Schnappbefestigung des Ventilators im Gehäuise
  • Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse
  • Farbe verkehrsweiß ähnlich RAL 9016
  • Schutzart IP X5, somit im Bereich 1 nach DIN VDE 0100- 701 auch bei Strahlwasser einbaubar
  • Schutzklasse II
  • Sehr steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren
  • Robuste und energiesparender Kondensatormotor
  • Motor mit thermischen Überlastungschutz
  • Wartungsfrei, mit beidseitig geschlossenen Kugellagern
  • Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h
  • Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel
  • Mit VDE-Zeichen


Technische Daten:

  • Drehzahl: 500 1/min. / 800 1/min. / 1.050 1/min. / 1.250 1/min. / 1.800 1/min.
  • Luftrichtung: Entlüftung
  • SEC average: -3,43 kWh/(m²*a)
  • Spannungsart: Wechselstrom
  • Bemessungsspannung: 230 V
  • Netzfrequenz: 50 Hz
  • Leistungsaufnahme: 21 W
  • Schutzart: IP X5
  • Netzzuleitung: 5 / 1,5 mm²
  • Einbauort: Wand / Decke
  • Systemart: dezentral
  • Material: Kunststoff
  • Filterklasse: G2
  • Abmessungen:
    Breite: 250 mm
    Höhe: 250 mm
    Tiefe: 150 mm
  • Fördermitteltemperatur: max. 40 °C
  • IMax: 0,16 A
  • Ausblasrichtung: seitlich
  • Nachlaufzeit: 15 min.
  • Einschaltverzögerung bei 50 sek.

› Technisches Datenblatt Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZ15

Lieferumfang:

  • 1 x Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZ15


Technische Daten:

  • Drehzahl: 500 1/min. / 800 1/min. / 1.050 1/min. / 1.250 1/min. / 1.800 1/min.
  • Luftrichtung: Entlüftung
  • SEC average: -3,43 kWh/(m²*a)
  • Spannungsart: Wechselstrom
  • Bemessungsspannung: 230 V
  • Netzfrequenz: 50 Hz
  • Leistungsaufnahme: 21 W
  • Schutzart: IP X5
  • Netzzuleitung: 5 / 1,5 mm²
  • Einbauort: Wand / Decke
  • Systemart: dezentral
  • Material: Kunststoff
  • Filterklasse: G2
  • Abmessungen:
    Breite: 250 mm
    Höhe: 250 mm
    Tiefe: 150 mm
  • Fördermitteltemperatur: max. 40 °C
  • IMax: 0,16 A
  • Ausblasrichtung: seitlich
  • Nachlaufzeit: 15 min.
  • Einschaltverzögerung bei 50 sek.

Produktsicherheit gemäß Verordnung (EU) 2023/988

Herstellerangaben

Hersteller:
ZEWOTHERM Heating GmbH
Konrad-Zuse-Ring 34–41
53424 Remagen
Deutschland

Kontakt:
Telefon: +49 2642 90560
E-Mail: [email protected]

Produktsicherheit

Dieses Produkt unterliegt den Anforderungen der Verordnung (EU) 2023/988 über die allgemeine Produktsicherheit. Es wurde nach den geltenden Sicherheitsanforderungen entwickelt und geprüft.

Bestimmungsgemäßer Gebrauch:
Verwenden Sie das Produkt ausschließlich wie in der beigefügten Montage-, Bedienungs- und Wartungsanleitung beschrieben. Das Produkt ist vorgesehen für den Einsatz in Wohngebäuden.

Warn- und Sicherheitshinweise

Sicherheitsrelevante Hinweise:

  • Die Installation, Inbetriebnahme, Wartung und Reparatur darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.

  • Lesen und beachten Sie vor der Montage sämtliche mitgelieferte technische Dokumentation.

  • Unsachgemäßer Gebrauch kann zu Sach- oder Personenschäden führen.

  • Elektrische Anschlüsse dürfen nur durch Elektrofachkräfte vorgenommen werden.

  • Das Produkt darf nicht in explosionsgefährdeten Bereichen oder unter Bedingungen verwendet werden, die außerhalb der spezifizierten Einsatzbereiche liegen.

Rückverfolgbarkeit und Kennzeichnung

Folgende Informationen sind auf dem Produkt oder der Verpackung angebracht:

  • Produktbezeichnung und Artikelnummer

  • Name und Anschrift des Herstellers

  • Serien- oder Chargennummer

  • CE-Kennzeichnung (sofern für Produkt zutreffend)

Kundenservice

Für Fragen zur Produktsicherheit, bestimmungsgemäßen Verwendung oder Konformität wenden Sie sich bitte an:

ZEWOTHERM Heating GmbH
E-Mail: [email protected]
Telefon: +49 2642 90560

Produktgalerie überspringen

Zubehör

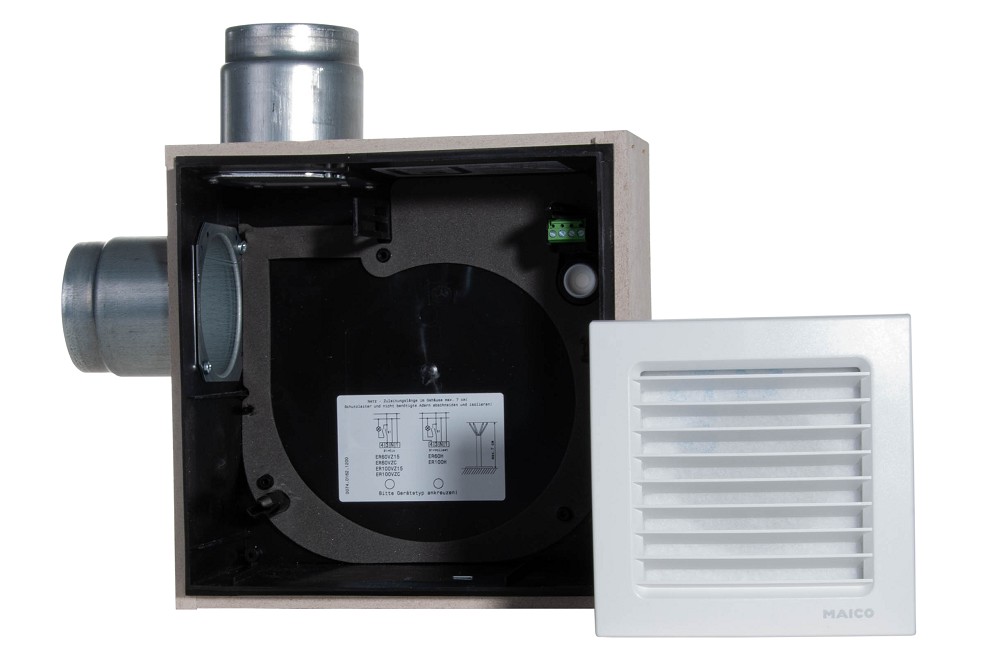

Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB/L, 0093.0970
Produktnummer: WL0093.0970 Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB/L, 0093.0970
Versand per Paketdienst
Lieferzeit 2-4 Arbeitstage

Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB/L, 0093.0970Brandschutz-Unterputzgehäuse mit Brandschutz-Absperrvorrichtung für alle Brandschutzsysteme zur Aufnahme von Ventilatoreinsat ER 60 / ER 100 oder Abluftelements Centro-M / Centro-E / Centro-H. Zweitraumanschluss links.Produktmerkmale:Einraumlüftung:Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60, ER 100Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K 90-18017Metall-Ausblasstutzen DN 75/80 mit selbsttätiger Metall-RückschlagklappeEinbau in Wohnungsküchen, Bäder und WCsLeicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle ReinigungGeringe Bautiefe des Unterputzgehäuses und der AbdeckungMit PutzschutzdeckelAllgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie DeckeneinbauZweiraumlüftung:Für die Zweitraumentlüftung sind ER-UPB-Gehäuse mit integriertem Zweitraumanschluss-Set lieferbar:UPB/R : rechtsUPB/L : linksUPB/U : untenFür die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RCHauptraum: 60 m3/hZweitraum: 40 m3/hTechnische Daten:Farbe: schwarzLuftrichtung: EntlüftungAusblasrichtung: seitlichAbmessungen:Breite: 249 mmHöhe: 249 mmTiefe: 120 mmEinbauort: Wand / DeckeMaterial KunststoffEinbauart: UnterputzBrandschutz: jaAbsperrvorrichtung: integriertAnschlussdurchmesser: 75 mm / 80 mm› Download: Datenblatt Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB/LLieferumfang:1x Unterputzgehäuse Badlüfter Typ ER-UPB/L

Regulärer Preis: 126,70 €*
Produktgalerie überspringen

Ähnliche Artikel

Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER 60H
Produktnummer: WL0084.0104 Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER 60H
Versand per Paketdienst
Lieferzeit 2-4 Arbeitstage

Hinweis:Bitte beachten Sie, dass es sich um ein Original Maico-Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER60H, 0084.0104Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Ausführung mit Feuchtsteuerung und Grundlastschaltung. Fördervolumen 62 m3/h. Barrierefreies Produkt, da Ein-/ Ausschalten automatisch erfolgt. Einschaltpunkt: 60%, 70 %, 80%, oder 90% relative Feuchte mit Stienbrücke (Jumper)einstellbar. Ausschaltpunkt bei ca. 10% unter dem Einschaltpunkt. Nicht drehzahlsteuerbar. Nicht für Zweitraumlüftung geeignet. Manuelle Bedienung über einen Schalter möglich. Standartschaltung: Ventilator im Grundlastbetrieb, Feuchtsteuerung aktiv, bei Überschreitung des Ausschaltpunkts Grundlastbetrieb. Ventilator läuft so lange nach, bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der Schaltungsvarianten.Produktmerkmale:Elektrische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Schutzart IP X5, somit im Bereich DIN VDE 0100- 701, auch bei Strahlwasser,einbaubarSchutzklasse IIDie enorm steile Kennlinie zeigt das hohe Druckvermögen des VentilatorsRobuster und energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Drehzahl: 850 1/min. / 1.250 1/min.Fördervolumen: 35 m³/h / 62 m³/hLuftrichtung: EntlüftungSEC average: -20,12 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 10W/ 21WSchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzIMax: 0,12 A/ 0,16 ASystemart: dezentralMaterial: KunststoffFilterklasse: G2Abmessungen:Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur: max. 40 °CIMax: 0,16 AAusblasrichtung: seitlichNachlaufzeit: 6 min. › Download: Datenblatt Maico ER 60 H› Download: Schaltbilder Maico ER 60 HLieferumfang:1x Badlüfter Ventilatoreneinsatz m. Abdeckung, Typ ER 60 H

Regulärer Preis: 235,40 €*
Produktgalerie überspringen

Kunden haben sich auch angesehen

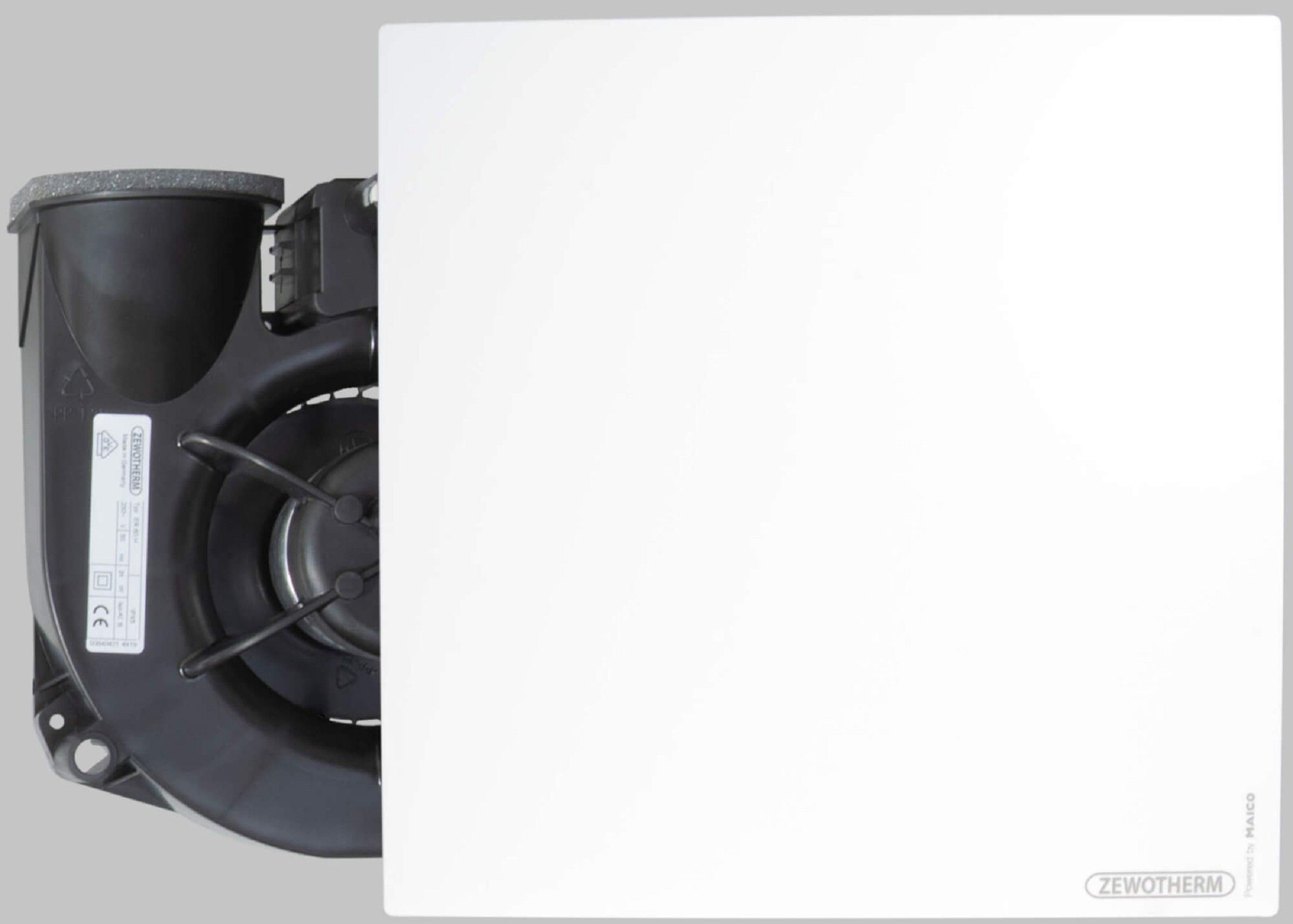

Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 100 VZC
