Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB/L, 0093.0970
126,70 €*
% 182,27 €* (30.49% gespart)
Versand per Paketdienst
Derzeit nicht auf Lager
Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB/L, 0093.0970
Brandschutz-Unterputzgehäuse mit Brandschutz-Absperrvorrichtung für alle Brandschutzsysteme zur Aufnahme von Ventilatoreinsat ER 60 / ER 100 oder Abluftelements Centro-M / Centro-E / Centro-H. Zweitraumanschluss links.
Produktmerkmale:
Einraumlüftung:
- Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60, ER 100
- Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K 90-18017
- Metall-Ausblasstutzen DN 75/80 mit selbsttätiger Metall-Rückschlagklappe
- Einbau in Wohnungsküchen, Bäder und WCs
- Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung
- Geringe Bautiefe des Unterputzgehäuses und der Abdeckung
- Mit Putzschutzdeckel
- Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46
- Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie Deckeneinbau
Zweiraumlüftung:
- Für die Zweitraumentlüftung sind ER-UPB-Gehäuse mit integriertem Zweitraumanschluss-Set lieferbar:
- UPB/R : rechts
- UPB/L : links
- UPB/U : unten
- Für die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RC
- Hauptraum: 60 m3/h
- Zweitraum: 40 m3/h
Technische Daten:
- Farbe: schwarz
- Luftrichtung: Entlüftung
- Ausblasrichtung: seitlich
- Abmessungen:
Breite: 249 mm
Höhe: 249 mm
Tiefe: 120 mm - Einbauort: Wand / Decke
- Material Kunststoff
- Einbauart: Unterputz
- Brandschutz: ja
- Absperrvorrichtung: integriert
- Anschlussdurchmesser: 75 mm / 80 mm
› Download: Datenblatt Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB/L
Lieferumfang:
1x Unterputzgehäuse Badlüfter Typ ER-UPB/L
Produktsicherheit gemäß Verordnung (EU) 2023/988
Hersteller- /Lieferantenangaben
Hersteller:
ZEWOTHERM Heating GmbH
Konrad-Zuse-Ring 34–41
53424 Remagen
Deutschland
Kontakt:
Telefon: +49 2642 90560
E-Mail: [email protected]
Produktsicherheit
Dieses Produkt unterliegt den Anforderungen der Verordnung (EU) 2023/988 über die allgemeine Produktsicherheit. Es wurde nach den geltenden Sicherheitsanforderungen entwickelt und geprüft.
Bestimmungsgemäßer Gebrauch:
Verwenden Sie das Produkt ausschließlich wie in der beigefügten Montage-, Bedienungs- und Wartungsanleitung beschrieben. Das Produkt ist vorgesehen für den Einsatz in Wohngebäuden.
Warn- und Sicherheitshinweise
Sicherheitsrelevante Hinweise:
- Die Installation, Inbetriebnahme, Wartung und Reparatur darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
- Lesen und beachten Sie vor der Montage sämtliche mitgelieferte technische Dokumentation.
- Unsachgemäßer Gebrauch kann zu Sach- oder Personenschäden führen.
- Elektrische Anschlüsse dürfen nur durch Elektrofachkräfte vorgenommen werden.
- Das Produkt darf nicht in explosionsgefährdeten Bereichen oder unter Bedingungen verwendet werden, die außerhalb der spezifizierten Einsatzbereiche liegen.
Rückverfolgbarkeit und Kennzeichnung
Folgende Informationen sind auf dem Produkt oder der Verpackung angebracht:
- Produktbezeichnung und Artikelnummer
- Name und Anschrift des Herstellers
- Serien- oder Chargennummer
- CE-Kennzeichnung (sofern für Produkt zutreffend)
Kundenservice
Für Fragen zur Produktsicherheit, bestimmungsgemäßen Verwendung oder Konformität wenden Sie sich bitte an:
ZEWOTHERM Heating GmbH
E-Mail: [email protected]
Telefon: +49 2642 90560
Passend dazu
Versand per Paketdienst

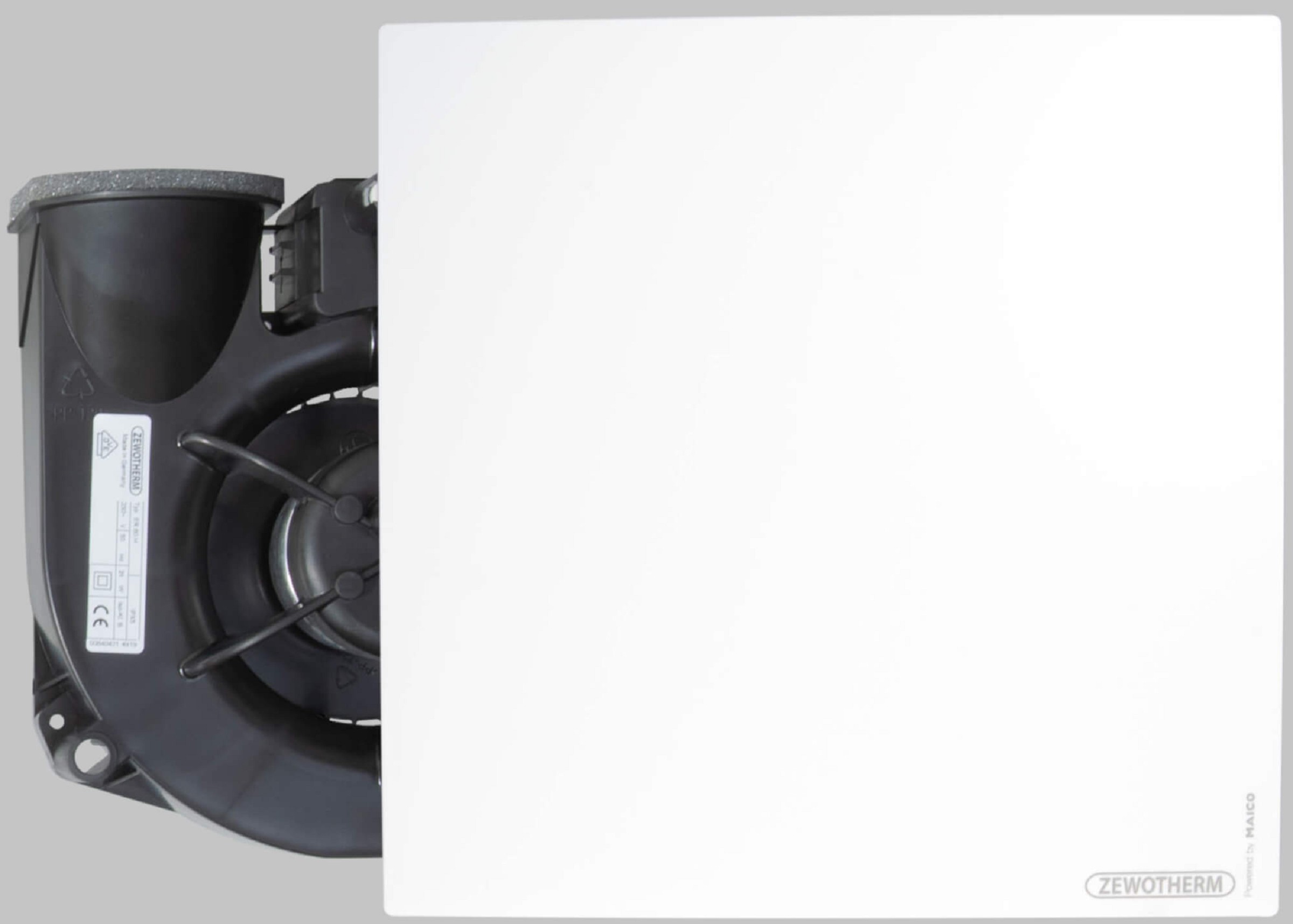

Hinweis:Bitte beachten Sie, dass es sich um ein Original Maico-Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz m. Abdeckung, Typ ER 100 VZ15, 0084.0140Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Fördervolumen bei 101m3/h. Mit Verzögerungsschalter, Nachlaufzeit bei 15 Minuten.Produktmerkmale:Für Einraum- oder Zweiraumentlüftung mit einem einzelnen VentilatorElektische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Alle ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werdenSchutzklasse IIDie extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-VentilatorenRobuster energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Fördervolumen: 101 m³/hDrehzahl: 1.900 1/minLuftrichtung: EntlüftungSEC average: -6,5 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 29,5 WIMax: 0,14 ASchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzSystemart: dezentralMaterial: KunststoffFarbe: verkehrsweiß, ähnlich RAL 9016Filterklasse: G2Ausblasrichtung: seitlichAbmessungen: Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur bei IMax: 40°CNachlaufzeit: 15minEinschaltverzögerung: 0 s - 150 sSchalldruckpegel: 45 dB(A) / Angabe gemäß DIN 18014-3 beieiner äquivalenten AbsorptionsflächeAL = 10 m²› Technisches Datenblatt Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER 100 VZ15Lieferumfang:1 x Maico Badlüfter Ventilatoreneinsatz m. Abdeckung, Typ ER 100 VZ15
