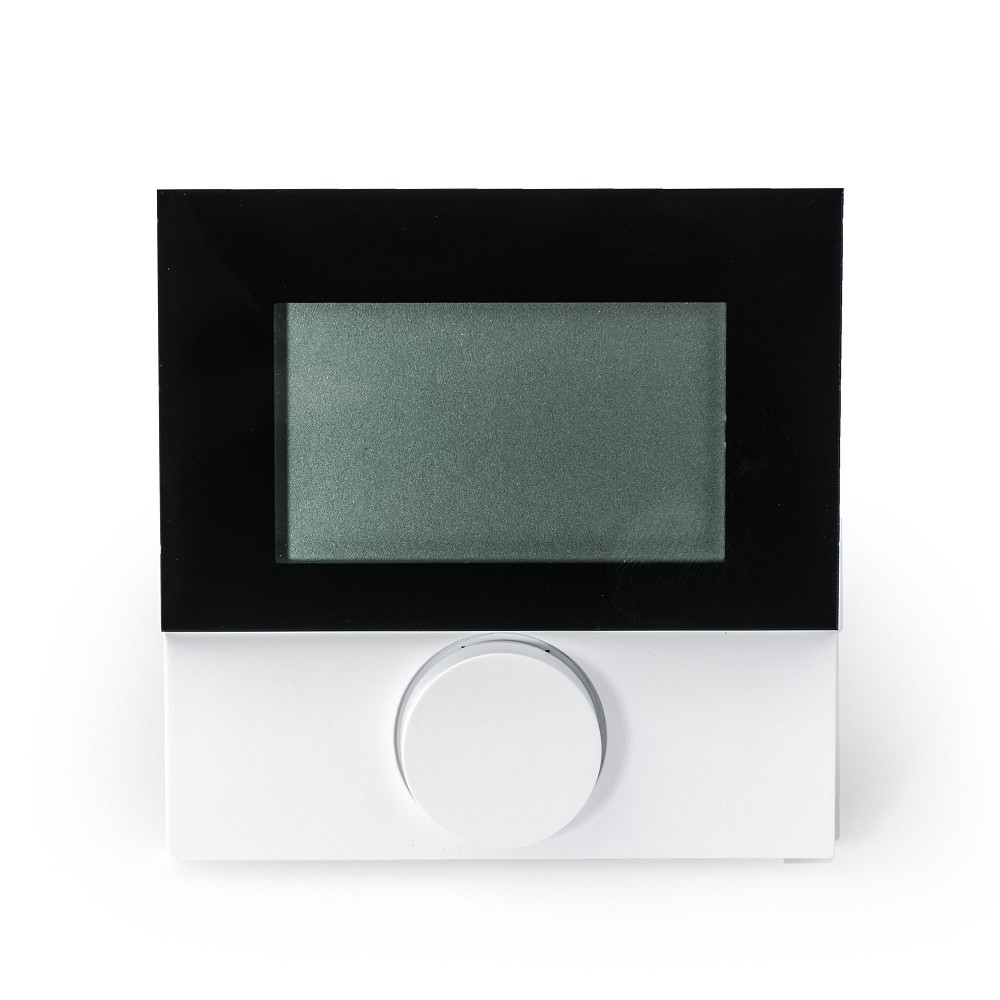

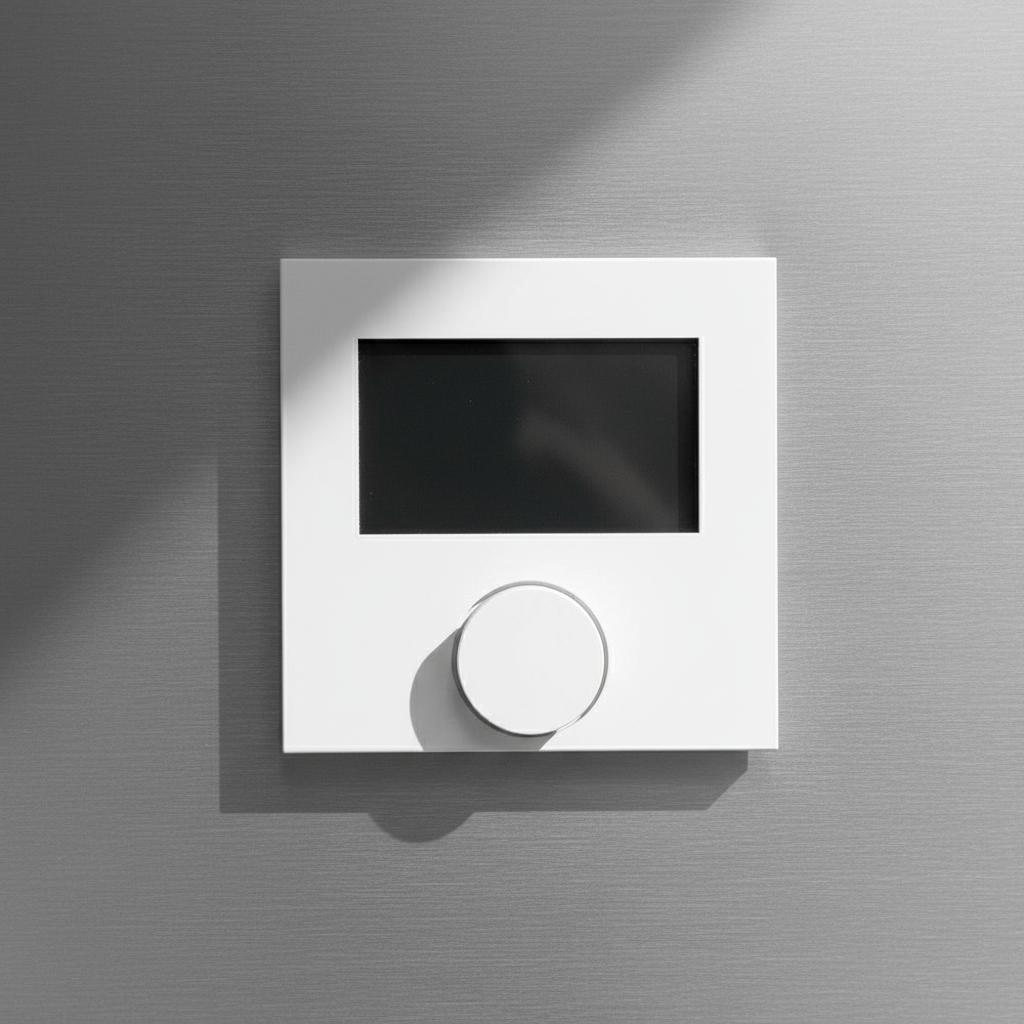

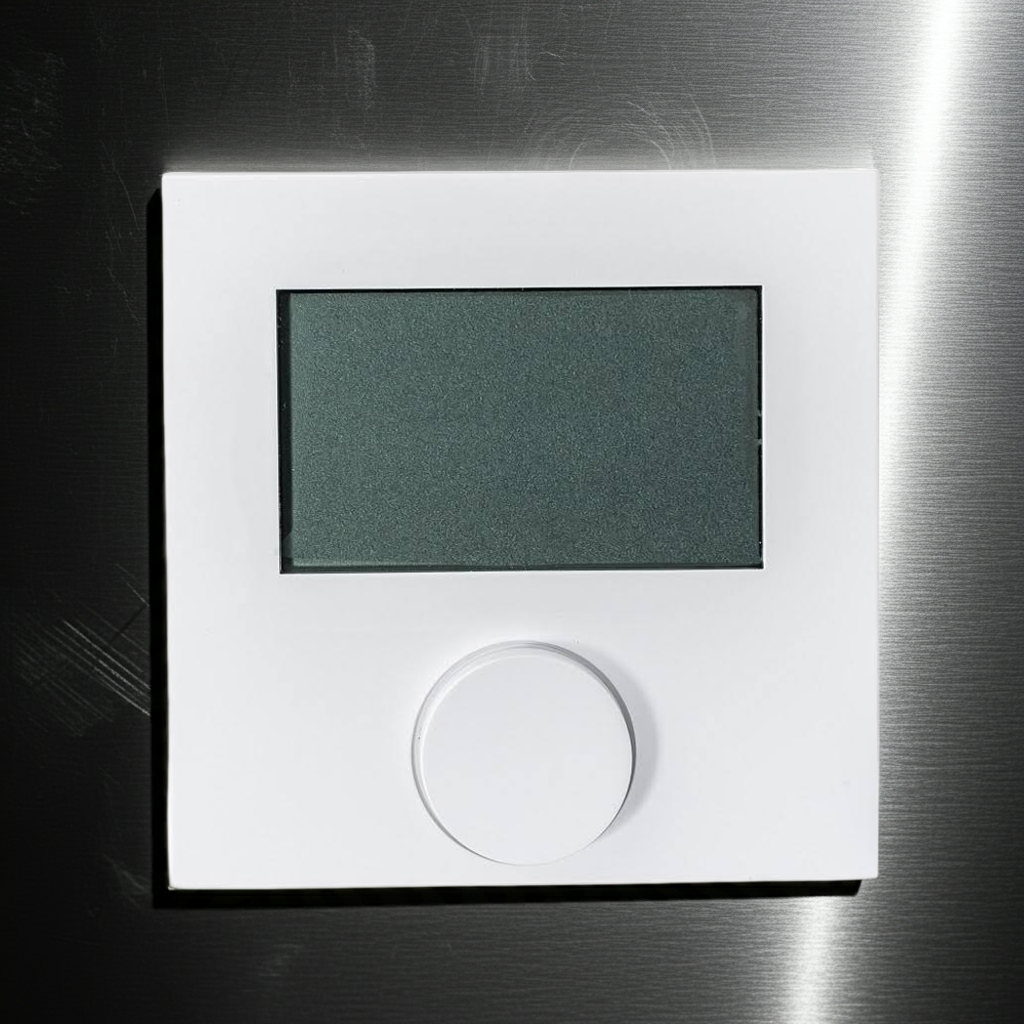

Möhlenhoff Regler Alpha direct | Standard Display | 230V | RD20203-11N4 | Triac
Produktvorteile:
- Geräuschlos & langlebig – leiser Triac statt klackerndem Relais
- Präzise & smart – feine PI-Regelung inkl. Ventil- und Frostschutz
- Modern & intuitiv – flaches Design mit klar beleuchtetem LC-Display
28,00 €*
Versand per Paketdienst
Lieferzeit 1-3 Tage
Es handelt sich um originale Möhlenhoff-Ware, dessen Umverpackung mit dem Label unseres Lieferanten Zewotherm versehen ist. Die Abbildung kann daher abweichen.
Prüfen Sie vor dem Kauf die technischen Daten um sicherzustellen, dass das Produkt Ihren Anforderungen entspricht. Bei Fragen berät Sie unser Support gerne!
Möhlenhoff Regler Alpha direct | Standard Display | 230V | RD20203-11N4 | Triac
Der Möhlenhoff Alpha Regler Direct vereint Regelkomfort und hochwertige Regeltechnik in einem Gerät. Der Raumtemperaturregler verfügt über ein übersichtliches Display. Gesteuert wird der Regler Alpha Direct über eine komfortable Drehknopf-Bedienung. Über die übersichtliche und sprachneutrale Anzeige des hochwertigen Displays werden die Symbole immer deutlich angezeigt. Bereits mit direkt angeschlossenen Stellantrieben ist eine einfache Einzelraumregelung möglich. In Verbindung mit der Anschlusseinheit Alpha Basis direct ist ein perfekt abgestimmtes Gesamtsystem zur Flächentemperierung realisierbar.
Um den gewünschten Anforderungen gerecht zu werden, stehen verschiedenen Ausführungen zur Auswahl. Bereits die Standardausführung ohne Designscheibe besticht durch ein modernes Design. Um das Erscheinungsbild abzurunden, ist der Alpha Regler direct Display mit einer Designscheibe erhältlich.
Produktmerkmale:
- Ausführung in 230V
- Großes, übersichtliches LC-Display
- Flache Ausführung und geringe Maße (86 x 86 x 31 mm)
- Korrektur Ist-Temperaturerfassung
- Begrenzung des Einstellbereichs der Soll-Temperatur
- Ventil- und Frostschutzfunktion
- Hochwertiges, modernes Design
- Geeignet für NC Betrieb
- Hohe Funktionssicherheit
- Der Möhlenhoff Alpha direct funktioniert nur in Verbindung mit Stellantrieben NC (normally closed, Stromlos geschlossen)
- Bitte beachten Sie, dass der Regler zu der ausgewählten Anschlussleiste passt. Die Varianten Standard, Komfort & Control sind untereinander nicht kompatibel!
› Technische Daten:*
- Betriebsspannung: 230 V ±10 % 50 Hz
- Leistungsaufnahme im Leerlauf: <0,3 W
- Schaltglied: Relais / Triac
- Schaltleistung:1 A ohmsche Last, 200 VA Induktiv
- Max. Anzahl anschließbarer Stellantriebe: 5 (max. 3 W/Stellantrieb)
- Einstellbereich Soll-Temperaturvorgabe: 5 bis 30 °C
- Auflösung Soll-Temperaturvorgabe: 0,2 °C
- Messbereich Ist-Temperatur-Erfassung: 0 bis 40 °C
- Korrektur Ist-Temperatur-Erfassung: ±2 °C
- Messgenauigkeit Ist-Temperatur: ±0,5 K zwischen 17 und 24 °C
- Regelgenauigkeit: ±0,5 K zwischen 17 und 24 °C
- Absenkdifferenz / Absenktemperatur: 2 °C
- Frostschutztemperatur: 5 °C
- Ventilschutzfunktion: alle 14 Tage für 10 Minuten
- Zulässige Umgebungstemperatur: 0 bis 50 °C
- Zulässige Lagertemperatur: -20 bis +70 °C
- Zulässige Umgebungsfeuchtigkeit: 80 % nicht kondensierend
- Temperatur Kugeldruckprüfung: 550 °C
- Schutzklasse: II
- Schutzgrad: IP20
- Verschmutzungsgrad: 2
- Bemessungsstossspannung: 1500 V
- Wirkungsweise: Typ 1.C
*Klick für Details
Produktsicherheit gemäß Verordnung (EU) 2023/988
Hersteller- /Lieferantenangaben
Hersteller:
ZEWOTHERM Heating GmbH
Konrad-Zuse-Ring 34–41
53424 Remagen
Deutschland
Kontakt:
Telefon: +49 2642 90560
E-Mail: [email protected]
Produktsicherheit
Dieses Produkt unterliegt den Anforderungen der Verordnung (EU) 2023/988 über die allgemeine Produktsicherheit. Es wurde nach den geltenden Sicherheitsanforderungen entwickelt und geprüft.
Bestimmungsgemäßer Gebrauch:
Verwenden Sie das Produkt ausschließlich wie in der beigefügten Montage-, Bedienungs- und Wartungsanleitung beschrieben. Das Produkt ist vorgesehen für den Einsatz in Wohngebäuden.
Warn- und Sicherheitshinweise
Sicherheitsrelevante Hinweise:
- Die Installation, Inbetriebnahme, Wartung und Reparatur darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
- Lesen und beachten Sie vor der Montage sämtliche mitgelieferte technische Dokumentation.
- Unsachgemäßer Gebrauch kann zu Sach- oder Personenschäden führen.
- Elektrische Anschlüsse dürfen nur durch Elektrofachkräfte vorgenommen werden.
- Das Produkt darf nicht in explosionsgefährdeten Bereichen oder unter Bedingungen verwendet werden, die außerhalb der spezifizierten Einsatzbereiche liegen.
Rückverfolgbarkeit und Kennzeichnung
Folgende Informationen sind auf dem Produkt oder der Verpackung angebracht:
- Produktbezeichnung und Artikelnummer
- Name und Anschrift des Herstellers
- Serien- oder Chargennummer
- CE-Kennzeichnung (sofern für Produkt zutreffend)
Kundenservice
Für Fragen zur Produktsicherheit, bestimmungsgemäßen Verwendung oder Konformität wenden Sie sich bitte an:
ZEWOTHERM Heating GmbH
E-Mail: [email protected]
Telefon: +49 2642 90560
