Möhlenhoff Stellantrieb 5 inkl. VA 10 | 24 V | NC | A 40405-00N10-1S
12,00 €*
Versand per Paketdienst
Lieferzeit 1-3 Tage
Möhlenhoff Stellantrieb 5 inkl. VA 10 | 24 V | NC | A 40405-00N10-1S
Dieser Standardantrieb ist ein thermoelektrischer Stellantrieb, der zum Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und Flächenkühlsystemen verwendet wird. Hauptsächlich wird er in der energieeffizienten Einzelraumregelung in der Haustechnik und Gebäudeautomation eingesetzt.
Die Steuerung des Antriebs (24/230 V Standard) erfolgt über einen 24/230 V Raumtemperaturregler mit Zweipunkt-Ausgang oder Pulsweitenmodulation.
Der Antrieb ist inklusive der Ventilanpassung VA10 kompatibel mit: Zehnder, Strawa, Oventrop (Cocon, Cocon 4, Tri-D, Tri-M), Dumser, Beulco (ab 2005), Purmo, Heimeier, Siemens, Viega, Watts (HKV-T), KaMo Inox KaMo (H) vor Sept. 2005, KAN-Therm, Unipipe (ECO-Verteiler), Valvex, Cronatherm (H), Wittingsthal, Frasa, Vescal (Metaplast), Aquatherm (Messing) und vielen weiteren.
Weitere Informationen sowie hilfreiche Tipps zu Installation und passenden Produkten erhalten Sie über unseren Service
Unser Tipp: Bestellen Sie direkt den passenden Heizkreisverteiler aus unserem Sortiment.
Merkmale:
- Modernes, ansprechendes Design
- Stellweg: 4,0 mm
- Ausführungen: stromlos-zu (NC) oder stromlos-auf (NO)
- Inklusive VA 10 (andere Varianten auf Anfrage erhältlich)
- Geringe Leistungsaufnahme von nur 1 Watt
- Vollständige Kompatibilität mit dem Ventiladaptersystem
- Einfache Steckmontage für eine schnelle Installation
- Flexible 360° Montageposition
- Patentierter 100%-Schutz bei undichten Ventilen
- „First-Open“-Funktion für eine sichere Inbetriebnahme
- Anpassungskontrolle direkt am Ventil
- Praktische Ausrichthilfe für die Montage
- Kompakte Bauform und geringe Abmessungen
- Deutliche Rundum-Funktionsanzeige
- Geräuschloser Betrieb, wartungsfrei
- Hohe Funktionssicherheit und lange Lebensdauer
- Überspannungsgarantie für zusätzliche Sicherheit
- TÜV-zertifiziert für geprüfte Qualität
Technische Daten:
› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5 24 V
› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5 230 V
- Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 Hz
- Einschaltstrom, max.: < 550 mA für max. 100 ms
- Betriebsleistung: 1 W *
- Stellkraft: 100 N ±5%
- Medientemperatur: 0 bis +100°C **
- Lagertemperatur: -25°C bis +60°C
- Umgebungstemperatur: 0 bis +60°C
- Schutzgrad/Schutzklasse: IP 54 *** / II
- Gehäusematerial/ -farbe: Polyamid / lichtgrau (RAL 7035)
- Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)
- Leitungslänge: 1 m
- Gewicht mit Anschlusskabel (1 Meter): 100 g
- Überspannungsfestigkeit nach EN 60730-1: min. 2,5 kV
*) gemessen mit Präzisions-Leistungsmessgerät LMG95
**) in Abhängigkeit vom Adapter auch höher
***) in allen Montagelagen
Produktsicherheit gemäß Verordnung (EU) 2023/988
Hersteller- /Lieferantenangaben
Hersteller:
ZEWOTHERM Heating GmbH
Konrad-Zuse-Ring 34–41
53424 Remagen
Deutschland
Kontakt:
Telefon: +49 2642 90560
E-Mail: [email protected]
Produktsicherheit
Dieses Produkt unterliegt den Anforderungen der Verordnung (EU) 2023/988 über die allgemeine Produktsicherheit. Es wurde nach den geltenden Sicherheitsanforderungen entwickelt und geprüft.
Bestimmungsgemäßer Gebrauch:
Verwenden Sie das Produkt ausschließlich wie in der beigefügten Montage-, Bedienungs- und Wartungsanleitung beschrieben. Das Produkt ist vorgesehen für den Einsatz in Wohngebäuden.
Warn- und Sicherheitshinweise
Sicherheitsrelevante Hinweise:
- Die Installation, Inbetriebnahme, Wartung und Reparatur darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
- Lesen und beachten Sie vor der Montage sämtliche mitgelieferte technische Dokumentation.
- Unsachgemäßer Gebrauch kann zu Sach- oder Personenschäden führen.
- Elektrische Anschlüsse dürfen nur durch Elektrofachkräfte vorgenommen werden.
- Das Produkt darf nicht in explosionsgefährdeten Bereichen oder unter Bedingungen verwendet werden, die außerhalb der spezifizierten Einsatzbereiche liegen.
Rückverfolgbarkeit und Kennzeichnung
Folgende Informationen sind auf dem Produkt oder der Verpackung angebracht:
- Produktbezeichnung und Artikelnummer
- Name und Anschrift des Herstellers
- Serien- oder Chargennummer
- CE-Kennzeichnung (sofern für Produkt zutreffend)
Kundenservice
Für Fragen zur Produktsicherheit, bestimmungsgemäßen Verwendung oder Konformität wenden Sie sich bitte an:
ZEWOTHERM Heating GmbH
E-Mail: [email protected]
Telefon: +49 2642 90560
Kunden haben sich auch angesehen
Versand per Paketdienst
Eck-Verteiler-Anschluß-Set 1" IG x ÜM (2x Eckkugelhahn)Das Eck-Verteiler-Anschluss-Set 1" IG x ÜM für den Verteiler HKV-D besteht aus robustem Messing. Die Eckkugelhähne sind mit einer EPDM-Dichtung und einem konischen Innengewinde (NPT) versehen. Durch die rechtwinklige Bauweise eignet sich das Set ideal für die Installation in engen Räumen.Technische Daten:Werkstoff des Gehäuses: MessingNenninnendurchmesser Anschluss 1: 1 Zoll (25)Rohraußendurchmesser Anschluss 1: 38 mmAnschluss 1: Innengewinde konisch (NPT)Mit Kupplungsanschluss 1: JaNenninnendurchmesser Anschluss 2: 1 Zoll (25)Rohraußendurchmesser Anschluss 2: 40 mmAnschluss 2: Innengewinde konisch (NPT)Mit Kupplungsanschluss 2: JaDichtung: EPDMAusführung: rechtwinkligMax. Mediumtemperatur (Dauerbetrieb): 90 °CMin. Mediumtemperatur (Dauerbetrieb): -10 °COberfläche: beschichtetMit Entleerventil: NeinMit Ablaßmöglichkeit (Anschluss): NeinHöhe Handgriff: 30 mmLänge Handgriff: 52 mmVentilwinkel: 0 °Lieferumfang:1x Eck-Verteiler-Anschluss-Set, bestehend aus zwei Eckkugelhähnen
Versand per Paketdienst

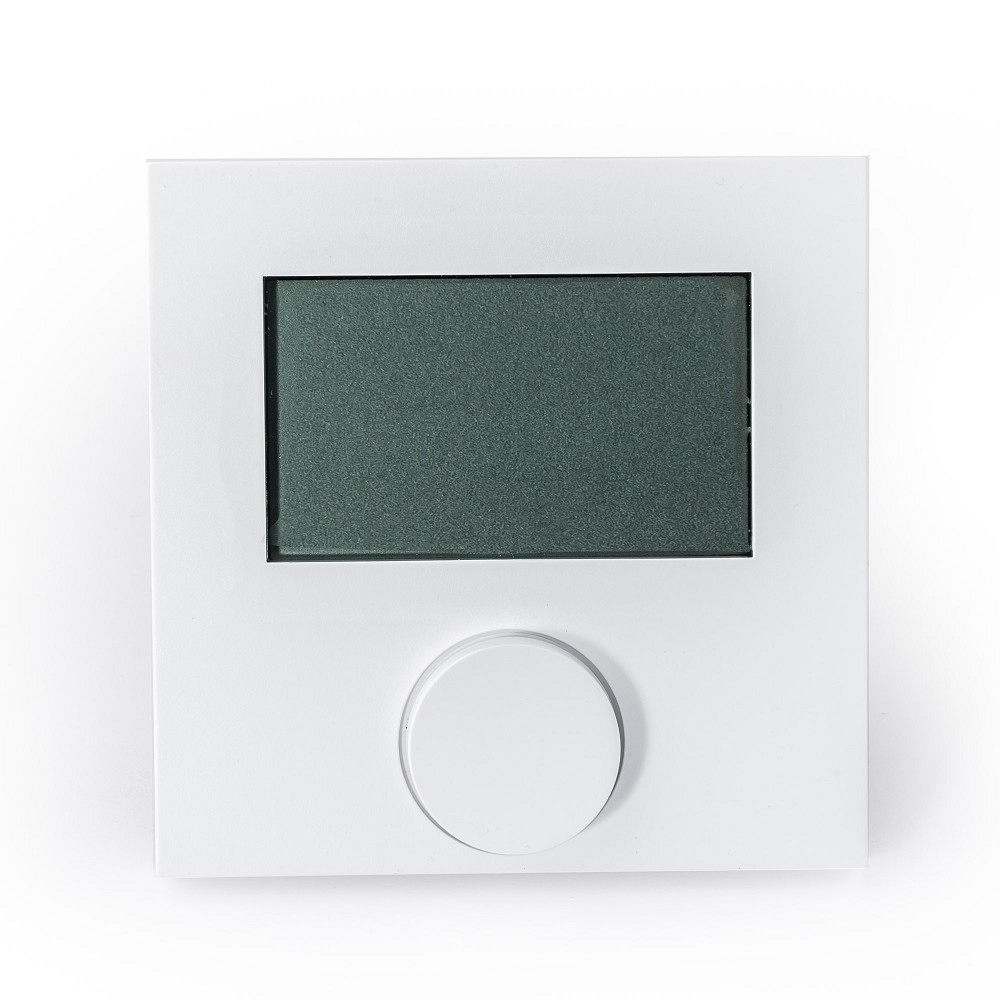

Möhlenhoff Regler Alpha direct | Analog | 24V | R40203-40N4Der Regler ist ein hochwertiger Raumtemperaturregler zur Erfassung und Regelung der gewünschten Raumtemperatur für maximales Nutzerkomfortempfinden.Der Alpha Regler direct Analog ist für die Betriebsspannungen 24 V und 230 V erhältlich. Bereits mit direkt angeschlossenen Stellantrieben ist eine einfache Einzelraumregelung möglich. In Verbindung mit der Anschlusseinheit Alpha Basis direct ist ein perfekt abgestimmtes Gesamtsystem zur Flächentemperierung realisierbar.Die Einstellung der gewünschten Raumtemperatur erfolgt über den Drehknopf mit Softrastung. Eine Sollwertkalibrierung sowie eine Begrenzung des Einstellbereiches sind ebenfalls möglich.Um den gewünschten Installationsanforderung gerecht zu werden, stehen zwei Ausführungen zur Auswahl. Entsprechend der Auswahl ist ein Einsatz für Heizen oder Heizen/Kühlen möglich. Alle Ausführungen des Alpha Regler direct Analog bestechen durch eine hochwertige Optik, die sich nicht zuletzt aufgrund des flachen Designs harmonisch in die moderne Innenarchitektur einfügt. Ein optimales Preis-/ Leistungsverhältnis wird für Räume geboten, in denen lediglich eine optimale Temperaturregelung ohne die Komfortfunktionen der Display-Variante gewünscht ist.Produktmerkmale:Erhältlich in zwei Ausführungen: Analog und Analog Heizen/KühlenWahlweise in 24 V und 230 VFlache Ausführung und geringe Maße (86 x 86 x 29 mm)Standalone oder im System realisierbare RegelungAusstattung für Heiz- und KühlsystemeAbsenkeingang zum Absenken der RaumtemperaturSollwertkalibrierungBegrenzung des Einstellbereichs der Soll-TemperaturVentil- und FrostschutzfunktionChange Over-EingangHochwertiges, modernes DesignHohe FunktionssicherheitHinweis:Nur in Verbindung mit Stellantriebe NC (normally closed/stromlos geschlossen).› Download: Technisches Datenblatt Möhlenhoff Regler Alpha direct Analog
