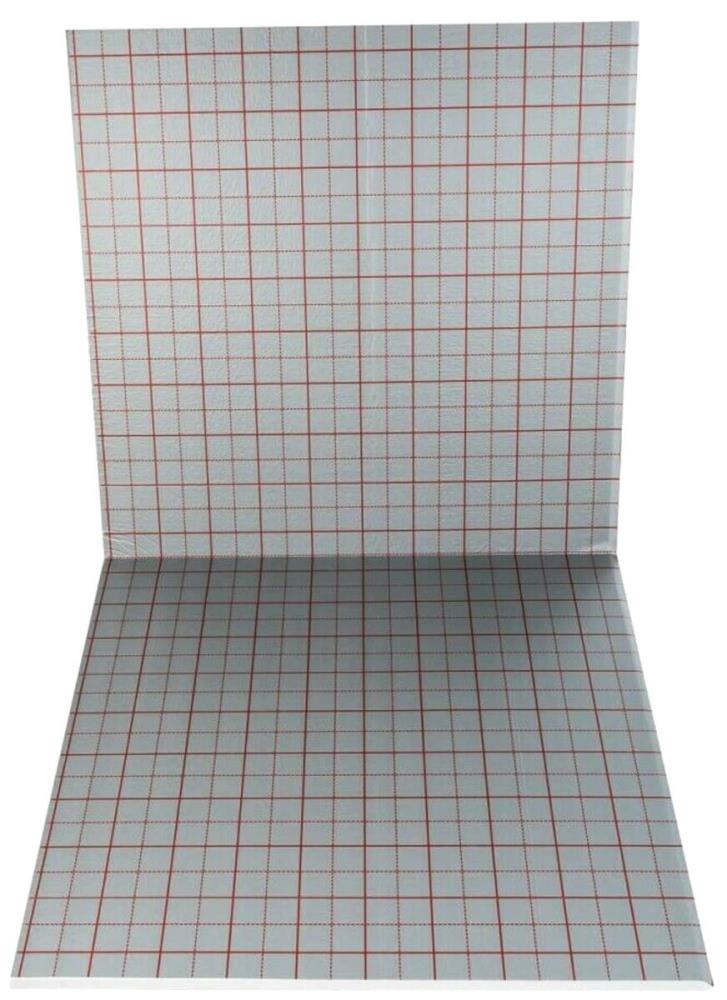

Tacker-Dämmplatte 30-3 mm, WLG 045, 4 kPa, 10 m²

Versand per Spedition

Tacker-Dämmplatte 20-2 mm, WLG045, 4 kPa, 10 m²Verbundplatte als Systemplatte für die Wärme- und Trittschalldämmung gemäß DIN EN 13163. Sie eignet sich für die Innendämmung für Decken als auch für Bodenplatten nach DIN V 4108-10.Hier findest du unsere Verlegeanleitung:› Download: Verlegeanleitung TackersystemProduktmerkmale:Einfache Verlegung durch nur eine PersonGewebeverstärkte Kunststofffolienkaschierung mit Rasteraufdruck zum Schutz vor Estrichfeuchtigkeit nach DIN 18560Einseitiger 30 mm Folienüberstand zur Abdeckung der FugenFCKW-freies EPS-Material› Technisches Datenblatt Tacker-DämmplatteTechnische Daten:Abmessungen: 2000 x 1000 mmBaustoffklasse nach DIN 4102-B2: B2Materialstärke: 20-2 mmWärmeleitgruppe: 045Wärmedurchlasswiderstand (R-Wert) : 0,444 m² K/WWärmedurchgangskoeffizient (U-Wert) : 2,25 W/m² KVerkehrslast/Druckfestigkeit kN/m2: 4 kPaDyn. Steifigkeit: S 20Trittschallverbesserung: 28-30 dBVPE: 5 Platten á 2 m² (=10 m²)Lieferumfang:1x 10 m² Dämmplatte/Tackerplatte mit Trittschall - 20-2 mm, WLG 045, 4 kPa

Versand per Spedition

Tacker-Dämmplatte 35-3 mm, WLG 045, 4 kPa, 10 m²Verbundplatte als System-Wärme- und Trittschalldämmplatte nach DIN EN 13163 als Innendämmung auf Decken oder Bodenplatten nach DIN V 4108-10.Produktmerkmale:Einfache Ein-Mann-Verlegung möglichGewebeverstärkte Kunststofffolienkaschierung mit Rasteraufdruck gegen Estrichfeuchte nach DIN 18560Mit einseitigem 30 mm Folienüberstand zur FugenabdeckungEPS-FCKW-freiTechnische Daten:Technisches Datenblatt Tacker-DämmplattenAbmessungen: 2000 x 1000 mmBaustoffklasse nach DIN 4102-B2: B2Materialstärke: 35-3 mmWärmeleitgruppe: 045Wärmedurchlasswiderstand (R-Wert) : 0,778 m² K/WWärmedurchgangskoeffizient (U-Wert) : 1,29 W/m² KVerkehrslast/Druckfestigkeit kN/m2: 4 kPaDyn. Steifigkeit: S 15Trittschallverbesserung: 29-33 dBVPE: 5 Platten á 2 m² (=10 m²)

Versand per Spedition

Fußbodenheizung Noppenplatte mit Dämmung, 11 mm, DEO WLG 035 60 kPa, 10 m²Die Voll-Noppenplatte zur Installation einer Fußbodenheizung besteht aus einer Foliendeckschicht sowie einer Wärme- und Trittschalldämmung aus EPS-Schaumplatten. Sie entspricht der DIN-Norm für die Anwendung als Innendämmung auf Decken oder Bodenplatten und unter Estrichen. Die Noppen sind jeweils 19 mm hoch und für eine stabile Fixierung der Heizrohre sowie für eine gute Begehbarkeit trittfest ausgeformt. Die Überstände an jeweils zwei Seiten einer Noppenplatte ermöglichen eine einfache, estrichdichte Verbindung der einzelnen Platten untereinander per Druckknopfprinzip.Hier findest du unsere Verlegeanleitung:› Download: Verlegeanleitung NoppensystemProduktmerkmale:Noppenplatte zur Installation einer FußbodenheizungInkl. Wärmedämmung (EPS-Schaumplatte mit Folie)Einfache Verbindung der Platten durch DruckknopfverbindungAnwendung gemäß DIN (auf Decken- oder Bodenplatten und unter Estrichen)Technische Daten:› Technisches Datenblatt Vollnoppenplatte 11mm DEO WLG035 - 60 kPaNoppenhöhe 19 mmFür Rohrdurchmesser: 14 mm - 16 mmPlattengröße: 1.000 x 1.000 mmPlattengröße mit Folienüberlappung: 1.025 x 1.025 mmNutzfläche: 1.000 x 1.000 mmWLG 35Druckfestigkeit kN/m²: 60 kPaWärmedurchlasswiderstand (R-Wert) : 0,314 m² K/WWärmedurchgangskoeffizient (U-Wert) : 3,18 W/m² KFarbe: schwarzHinweis:Bitte beachten Sie, dass es sich um Speditionsware handelt. Geben Sie bitte daher unbedingt Ihre Telefonnummer mit an.

Versand per Spedition

Tacker-Dämmplatte 40-3 mm, WLG 045, 4 kPa, 10 m²Verbundplatte als System-Wärme- und Trittschalldämmplatte nach DIN EN 13163 als Innendämmung auf Decken oder Bodenplatten nach DIN V 4108-10.Produktmerkmale:Einfache Ein-Mann-Verlegung möglichGewebeverstärkte Kunststofffolienkaschierung mit Rasteraufdruck gegen Estrichfeuchte nach DIN 18560Mit einseitigem 30 mm Folienüberstand zur FugenabdeckungEPS-FCKW-freiTechnische Daten:Technisches Datenblatt Tacker-DämmplattenAbmessungen: 2000 x 1000 mmBaustoffklasse nach DIN 4102-B2: B2Materialstärke: 40-3 mmWärmeleitgruppe: 045Wärmedurchlasswiderstand (R-Wert) : 0,889 m² K/WWärmedurchgangskoeffizient (U-Wert) : 1,13 W/m² KVerkehrslast/Druckfestigkeit kN/m2: 4 kPaDyn. Steifigkeit: S 10Trittschallverbesserung: 30-34 dBVPE: 5 Platten á 2 m² (=10 m²)

Versand per Paketdienst

Tackernadeln 42 mm, 300 StückDie Tackernadeln sind aus robustem, schlagfestem Kunststoff gefertigt. Dank ihrer Doppelhaken, zusätzlichen Folienkrallen und dem innovativen 8-Ankersystem bieten sie einen sicheren Halt für das Rohr auf der Gewebefolie, indem sie der Rohrspannung entgegenwirken. Diese Tackernadeln sind für Rohre mit einem Durchmesser von 14 bis 20 mm geeignet.› Download: Technisches Datenblatt Tackernadeln DoppelhakenProduktmerkmale:Kompatibel mit allen gängigen TackernPassend für Rohrdurchmesser von 14 bis 20 mmTackernadelhöhe: ca. 42 mmEtwa 12-15 Tackernadeln pro m²Verpackungseinheit: Karton mit 300 Stück

Versand per Paketdienst

Winkelspange für Heizrohre Ø 14-18 mm, 1 StückMit den Winkelspangen lassen sich Fußbodenheizungsrohre präzise in einem 90°-Winkel biegen. Sie bieten eine praktische Lösung zur Umlenkung der Rohre und erleichtern den Anschluss an den Heizkreisverteiler.Produktmerkmale:Winkelspange zur Umlenkung von Heizrohren mit einem Durchmesser von 14 bis 18 mmIdeal als Umlenk- und RohrführungsbogenTechnische Daten:› Technisches Datenblatt WinkelspangeWerkstoff: KunststoffGeeignet für Heizrohre Durchmesser Ø 14 -18 mmVPE: 1 StückLieferumfang:1 x Winkelspange für Heizrohre Ø 14 -18 mm

Versand per Paketdienst

Klemmringverschraubung Eurokonus ¾“ universal 16 x 2 mm 2 Stück im SetProduktmerkmale:Klemmring & Überwurfmutter 3/4 " mit InnengewindeTülle mit Eurokonus und O-RingenVerpackungseinheit: Beutel à 2 StückTechnische Daten:Werkstoff: MessingMaterial Abdichtung: EPDMForm: 1-teiligAusführung: GeradeNenndurchmesser Anschlüsse: DN 6Anschlüsse: EurokonusMin. Medientemperatur (Dauerbetrieb): 5 °CMax. Medientemperatur (Dauerbetrieb): 95 °CMax. Arbeitsdruck bei 20 °C: 10 barAnschluss: 16 x 2 mmTechnisches Datenblatt Klemmverschraubung universalLieferumfang:2 x Fitting Klemmverschraubung universal 16 x 2 mmWir behalten uns vor, diesen Artikel ggf. durch ein technisch identisches Produkt eines anderen namenhaften Herstellers zu ersetzten.

Versand per Paketdienst

4er Heizkreisverteiler selbstregulierend Edelstahl dynamischDer Systemverteiler aus Edelstahl ist eine ideale Lösung zur Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Installation ohne Ausgleichsstücke, wodurch die Anzahl der Dichtstellen verringert wird. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine exakte Steuerung von bis zu 12 Heizkreisen.Dank seiner kompakten Bauweise mit einer Einbautiefe von ca. 86 mm eignet sich der Verteiler auch für enge Montagesituationen. Er wird mit einer schallgedämmten Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre mit Durchmessern von 12 bis 20 mm geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Er ist im Rahmen der KfW-Fördermaßnahmen für Neubauten und Sanierungen förderfähig.Technische Spezifikationen des Systemverteilers Edelstahl:Der Systemverteiler zeichnet sich durch seine hochwertige Verarbeitung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Er bietet beidseitige Anschlussgewinde (1“ AG), die eine flexible Montage auf der rechten oder linken Seite ermöglichen.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm, geeignet für Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des SystemverteilersDer Systemverteiler kann problemlos im Verteilerschrank installiert werden. Die Konsolen lassen sich an verstellbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen anbringen.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn mit 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre verfügen über ein 1” Außengewinde, das für eine flachdichtende Montage geeignet ist.Die Überwurfmuttern sollten mit einem Ring- bzw. Maulschlüssel (SW 38) mit einem Anzugsdrehmoment von 35-45 Nm festgezogen werden.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren. Klemmringmutter und Klemmring auf das Rohr schieben.Schlauchtülle oder Stützhülse einstecken.Rohr in die Konus-Aufnahme einsetzen und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigefügten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim SystemverteilerVentile schließen: Rücklaufventile mit Bauschutzkappen im Uhrzeigersinn schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Beschädigungen zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen verschließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und anschließend das Regulierventil schließen.Vorgang abschließen: Nach dem Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den SystemverteilerVentil schließen: Schutzkappe am Rücklaufventil abnehmen und das Ventil mit einem Entlüfterschlüssel im Uhrzeigersinn schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert kann am Durchflussmesser abgelesen werden. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 4Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 315 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler mit automatischer Durchflussregelung, 4 Heizkreise1 x Verteilerendset (55 mm)

Versand per Paketdienst

5er Heizkreisverteiler selbstregulierend Edelstahl dynamischDer Systemverteiler aus Edelstahl bietet eine optimale Lösung für die Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Montage ohne Ausgleichsstücke, was die Anzahl der Dichtstellen verringert. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine präzise Steuerung von bis zu 12 Heizkreisen.Dank der geringen Einbautiefe von ca. 86 mm eignet er sich auch für enge Montagesituationen. Der Verteiler wird mit schallgedämmter Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre in verschiedenen Durchmessern (12–20 mm) geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Der Systemverteiler ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Technische Spezifikationen des Systemverteilers EdelstahlDer Systemverteiler überzeugt durch seine hochwertige Ausführung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Der Verteiler bietet beidseitige Anschlussgewinde (1“ AG) für flexible Montagemöglichkeiten auf der rechten oder linken Seite.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm für den Einbau in Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des SystemverteilersDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigelegten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim SystemverteilerVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den SystemverteilerVentil schließen: Schutzkappe am Rücklauf des Heizkreises abnehmen und das Ventil mit einem Entlüfterschlüssel rechtsdrehend schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert wird am Durchflussmesser abgelesen. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 5Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 365 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler mit automatischer Durchflussregelung, 5 Heizkreise1 x Verteilerendset (55 mm)

Versand per Paketdienst

Tackernadeln zur Installation auf den TackerplattenDas Tackersystem besteht aus Tackerplatten, worauf die Fußbodenheizungsrohre direkt mit Hilfe der Tackernadeln montiert werden.Die Tackernadeln sind für Rohre mit einem Durchmesser von 14- 20 mm geeignet, bestehen aus schlagfestem Kunststoff und sorgen mit ihren Doppelhaken für einen perfekten Halt des Rohres auf der Gewebefolie. Generell benötigt man ca. 12-15 Stück pro m².› Download: Technisches Datenblatt TackernadelnProduktmerkmale:für alle gängigen Tacker geeignetgeeignet für Rohrdurchmesser 14 - 20 mmHöhe der Tackernadel: ca. 42 mmAnzahl Tackernadeln pro m² ca. 12-15 StkVerpackungseinheit: Karton á 1.000 Stk
