alpha innotec HVLD 40/3 hydraulische Verbindungsleitung DN 32, 3 m, 25 mm gedämmt
Produktvorteile:
- Verbindet eine Luft/Wasser-Wärmepumpe in Außenaufstellung hydraulisch mit der Verrohrung im Gebäude
- Doppelrohrausführung 40 mm x 3,7 mm in DN 32 mit 25 mm starker Dämmung
- Zwei integrierte Kunststoffwellrohre führen Steuer- und Versorgungsleitung im selben Strang
- Inklusive Übergangsverschraubungen 5/4“ für den Anschluss der Leitung in DN 32 / 5/4“
- Die Leitungen müssen in einem bauseits verlegten KG-Rohr DN 200 geführt werden
825,00 €*
Versand per Spedition
Lieferzeit 3-5 Arbeitstage
Verbindungsleitung zur Außeneinheit alpha innotec HVLD 40/3 in DN 32 mit 25 mm Dämmung
Verbindung zwischen Außeneinheit und Gebäude
Die HVLD 40/3 von alpha innotec gehört zum Hydraulikzubehör für Luft/Wasser-Wärmepumpen in Außenaufstellung. Die Leitung stellt die hydraulische Verbindung zwischen dem Gerät im Freien und der Verrohrung im Gebäude her. Dabei werden die Hydraulik und die Leitungswege für die Elektrik in einem gemeinsamen Strang gebündelt.
Zwei Kunststoffwellrohre im Leitungsverbund bieten Platz für die Steuerleitung und die Versorgungsleitung der Wärmepumpe. Beide Elektroleitungen lassen sich so zusammen mit den Rohren vom Außengerät ins Haus führen.
Aufbau der Leitung
Die Leitung ist in Doppelrohrausführung gefertigt und vereint damit zwei Rohre. Die Rohre haben die Dimension 40 mm x 3,7 mm und entsprechen damit der Nennweite DN 32. Eine 25 mm starke Dämmung umgibt die Rohre. Rohre und Dämmung bilden zusammen ein gedämmtes Rohrsystem für die Strecke vom Außengerät bis zur Verrohrung im Haus.
Verlegung und Anschluss
Die Leitungen müssen in einem bauseits verlegten KG-Rohr DN 200 geführt werden. Das Kunststoffrohr gehört nicht zum Lieferumfang der HVLD 40/3 und ist bei der Planung der Strecke zwischen Außeneinheit und Gebäude von Beginn an zu berücksichtigen.
Übergangsverschraubungen 5/4“ sind bereits enthalten, sodass diese Übergangsstücke für den Anschluss nicht separat beschafft werden müssen.
| Produkttyp | Verbindungsleitung zur Außeneinheit Hydraulisch |
|---|---|
| Anschluss | DN 32 / 5/4“ |
| Abmessungen | 3000 × 160 × 130 mm (Länge × Breite × Höhe, ohne Verpackung) |
| Nettogewicht | 9,85 kg |
| Maße mit Verpackung | 1000 × 1000 × 400 mm (Länge × Breite × Höhe) |
| Bruttogewicht | 12,75 kg |
Im Lieferumfang enthalten:
- 1 x Verbindungsleitung HVLD 40/3
Passend dazu
Versand per Paketdienst

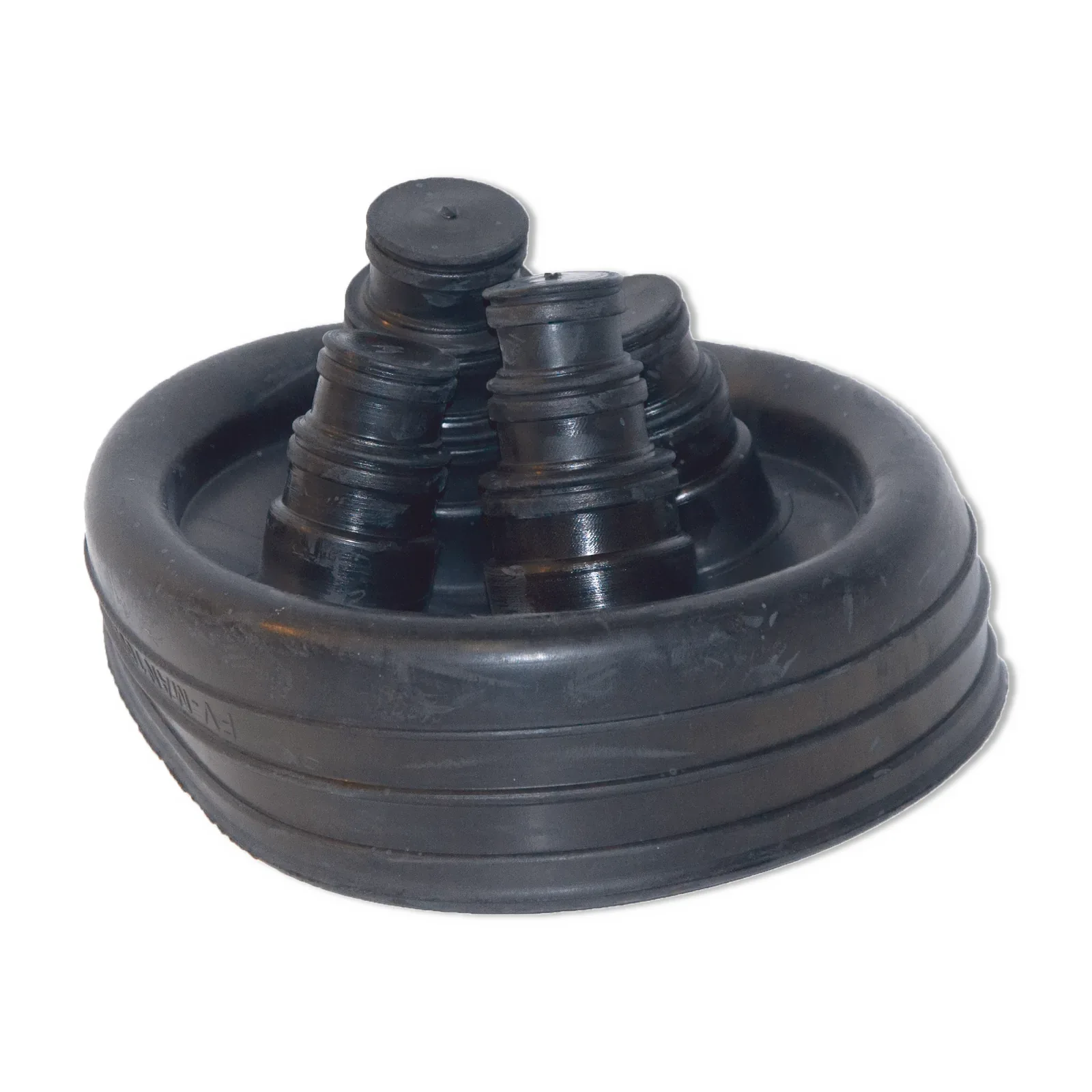

Endmanschette EDH 200 von alpha innotec für KG-Rohr DN 200 und die Leitungen des HVLD 40Die Endmanschette EDH 200 von alpha innotec gehört zum hydraulischen Zubehör für die Verbindungsleitung zur Außeneinheit. Als Gummimanschette dichtet sie die einzelnen Leitungen des HVLD 40 zum KG-Rohr ab, das hier als Hüllrohr dient. Sie ist für KG-Rohr DN 200 bestimmt.Die Manschette misst 225 × 185 × 230 mm (Länge × Breite × Höhe, ohne Verpackung) und wiegt 0,46 kg.
Versand per Spedition
Luft/Wasser-Wärmepumpe alpha innotec Hybrox 11 zum Heizen und Kühlen mit Kältemittel R290Heizen und Kühlen mit einem GerätDie Hybrox 11 gehört zur Hybrox Luft/Wasser-Wärmepumpen-Serie von alpha innotec und gewinnt Wärme aus der Außenluft, die sie an das Heizungswasser abgibt. Der Kältekreis ist reversibel, sodass ein einziges Gerät im Winter heizt und im Sommer aktiv kühlt. Die Raumheizung erreicht bei 35 °C und bei 55 °C jeweils die Energieeffizienzklasse A+++, und der SCOP bei 35 °C beträgt 5. Betrieben werden kann die Wärmepumpe bis zu einer Außenlufttemperatur von -22 °C. Der frequenzgeregelte Verdichter wird wärmebedarfsabhängig angesteuert, sodass sich die Heizleistung dem jeweiligen Bedarf anpasst, statt ständig zwischen Ein und Aus zu wechseln. Mit passendem Zubehör sind außerdem die Trinkwarmwasserbereitung sowie die Funktionen für Photovoltaik, Solarthermie und Schwimmbad möglich.Natürliches Kältemittel im geschlossenen KältekreisDie Wärmepumpe ist mit dem natürlichen Kältemittel R290 gefüllt, das ein sehr geringes Treibhauspotenzial hat. Der Kältekreis ist hermetisch geschlossen und muss bei der Installation weder geöffnet noch befüllt werden. Durch die Monoblock-Bauweise liegt der gesamte Kältekreis in einer Geräteeinheit, sodass zwischen Innen- und Außenbereich keine Kältemittelleitungen zu verlegen sind. Der Verdichter ist schwingungs- und schallgedämpft. Als Verflüssiger dient ein wärmeisolierter Plattenwärmetauscher aus Edelstahl. Der Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen, ein Axialventilator führt ihm die Außenluft zu. Die Abtauung erfolgt durch Kreislaufumkehr, sodass Eis am Verdampfer zügig entfernt wird und die Wärmepumpe danach wieder Wärme aus der Außenluft aufnimmt. Eine Hoch- und Niederdrucküberwachung sowie Sensoren zur Temperaturüberwachung kontrollieren den Kältekreis. Steuer- und Überwachungsorgane sind in einem Schaltkasten zusammengefasst.Aufstellung im AußenbereichDie Hybrox 11 wird im Freien aufgestellt und eignet sich für die wandnahe Bodenaufstellung. Die Fassaden aus Stahlblech sind zweifach pulverbeschichtet und schallgedämmt. Der Schallleistungspegel nach EN 12102 liegt bei 49 dB(A). Im Silent Mode arbeitet die Wärmepumpe zu festgelegten Zeiten, etwa nachts, mit reduzierter Geräuschentwicklung. Die Wärmepumpe ist anschlussfertig ausgeführt. Ein Heizstab und eine Heizungsumwälzpumpe sind im Gerät nicht enthalten. Für den Betrieb wird zusätzlich weiteres Zubehör benötigt.Regelung und FernzugriffDie Reglerplattform Luxtronik 2.1 steuert und überwacht die gesamte Wärmepumpenanlage über einen Regler. Über die SG-Ready-Schnittstelle lässt sich der Betrieb von außen beeinflussen, etwa durch ein Energiemanagementsystem. Einstellungen und Betriebszustand sind über myUplink per App oder Browser aus der Ferne abrufbar, zusätzlich lässt sich der Betrieb über das Onlineportal heatpump24 einsehen.
Versand per Spedition
Luft/Wasser-Wärmepumpe alpha innotec Hybrox 16 mit A+++ und frequenzgeregeltem VerdichterHeizen und Kühlen mit einem GerätDie Hybrox 16 gehört zur Hybrox-Serie von alpha innotec, die für Neubau und Sanierung gedacht ist. Die Wärmepumpe nimmt Wärme aus der Außenluft auf und gibt sie an das Heizungswasser ab. Weil der Kältekreis reversibel ist, heizt dasselbe Gerät im Winter und kühlt im Sommer aktiv. Trinkwarmwasserbereitung, Photovoltaik, Solarthermie und Schwimmbad lassen sich mit passendem Zubehör einbinden. Als Wärmequelle nutzt die Hybrox 16 Außenluft bis hinab zu -22 °C.Für die Raumheizung ist die Wärmepumpe bei 35 °C und bei 55 °C in die Energieeffizienzklasse A+++ eingestuft. Bei 35 °C erreicht sie eine jahreszeitbedingte Leistungszahl SCOP von 4,95.Kältekreis und VerdichterDie Wärmepumpe ist anschlussfertig in Monoblock-Bauweise aufgebaut, der gesamte Kältekreis sitzt im Gerät. Kältemittelleitungen zwischen Innen- und Außenbereich entfallen deshalb, was die Installation vereinfacht. Der Kältekreis ist hermetisch geschlossen und mit dem natürlichen Kältemittel R290 gefüllt, dessen Treibhauspotenzial sehr gering ist. Bei der Installation muss er weder geöffnet noch befüllt werden.Im Kältekreis arbeitet ein frequenzgeregelter, schwingungs- und schallgedämpfter Verdichter mit wärmebedarfsabhängiger Ansteuerung. Die Heizleistung folgt damit dem jeweiligen Wärmebedarf, statt ständig zwischen Ein und Aus zu wechseln. Als Verflüssiger dient ein wärmeisolierter Plattenwärmetauscher aus Edelstahl. Der Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen und wird von einem Axialventilator mit Außenluft beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr, sodass Eis am Verdampfer zügig verschwindet und die Wärmepumpe danach wieder Wärme aus der Außenluft aufnehmen kann.Aufstellung und AnschlussDie Hybrox 16 wird außen aufgestellt und eignet sich für die wandnahe Bodenaufstellung. Die Fassaden bestehen aus zweifach pulverbeschichtetem Stahlblech und sind schallgedämmt, der Schallleistungspegel nach EN 12102 beträgt 46 dB(A). Im Silent Mode läuft die Wärmepumpe zu festgelegten Zeiten, etwa nachts, mit reduzierter Geräuschentwicklung. Abgesichert wird sie über einen Fehlerstromschutzschalter Typ B. Ein Heizstab und eine Heizungsumwälzpumpe sind nicht integriert. Für den Betrieb wird zusätzliches Zubehör benötigt.Regelung und FernzugriffDie Regelung übernimmt die Reglerplattform Luxtronik 2.1, über die die gesamte Wärmepumpenanlage gesteuert und überwacht wird. Über die SG-Ready-Schnittstelle lässt sich der Betrieb von außen beeinflussen, etwa durch ein Energiemanagementsystem. Mit myUplink sind Einstellungen und Betriebszustand per App oder Browser aus der Ferne abrufbar, zusätzlich steht das Onlineportal heatpump24 für den Fernzugriff bereit.
Versand per Paketdienst

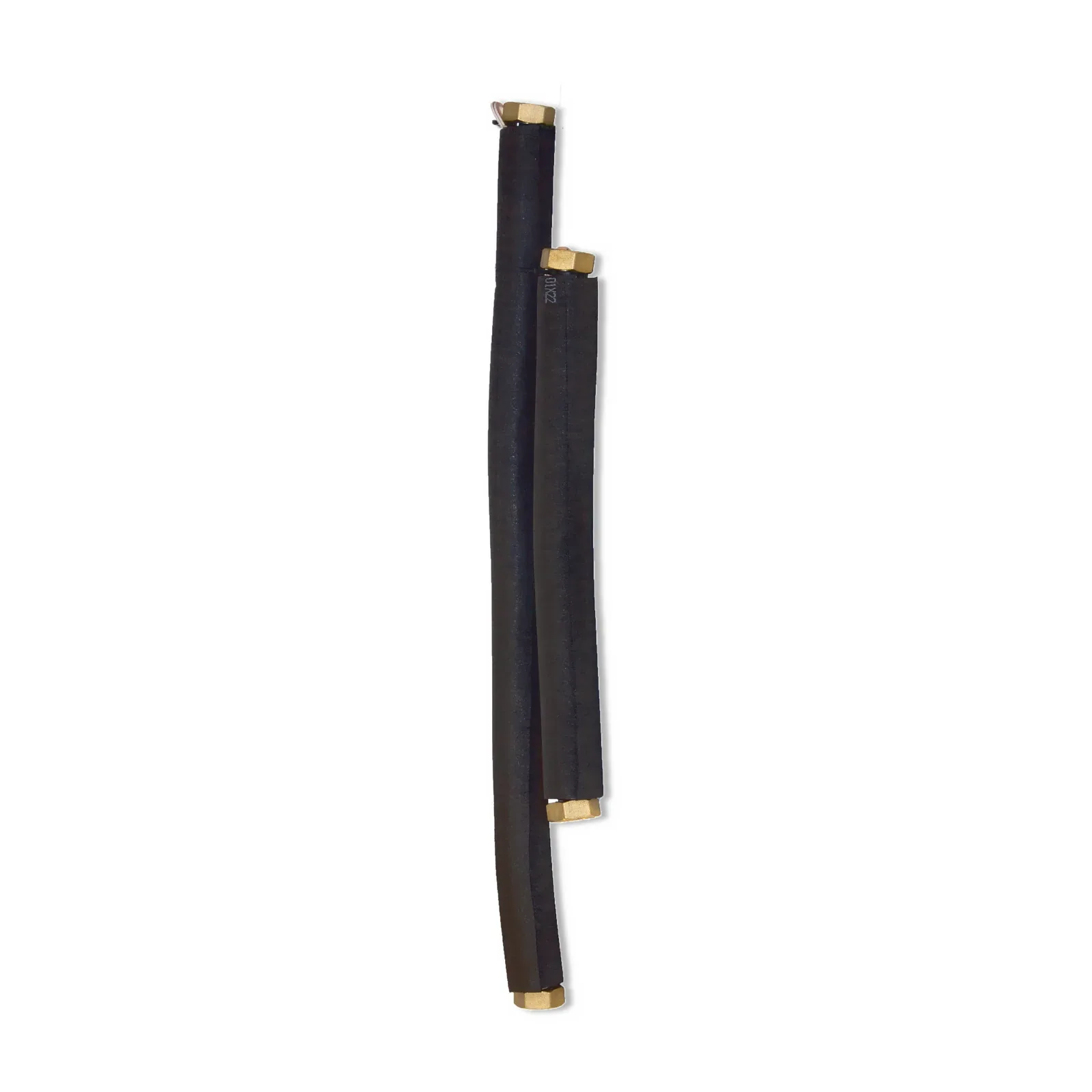

Hydraulikzubehör alpha innotec IPWV: gedämmtes Edelstahlwellrohr für den vertikalen AnschlussDas Installationspaket IPWV von alpha innotec verbindet die außen aufgestellte Wärmepumpe hydraulisch mit der HVLD 40. Der Anschluss erfolgt vertikal. Vorgesehen ist das Set für die Wärmepumpen Hybrox 11 und 16 in Verbindung mit der HVLD.Kernstück des Sets ist ein gedämmtes Edelstahlwellrohr. Es sorgt für die schwingungstechnische Entkopplung zwischen Wärmepumpe und HVLD 40, sodass die Wärmepumpe nicht starr mit der weiterführenden Hydraulik verbunden ist.An beiden Enden des Rohrs sitzt je eine Überwurfmutter. Darüber wird das Set mit den Anschlüssen verschraubt, und die Verbindung bleibt lösbar. Der Anschluss des Sets ist in 5/4″ ausgeführt. Vier Flachdichtungen gehören zum Set und dichten die Verschraubungen ab.
Versand per Paketdienst

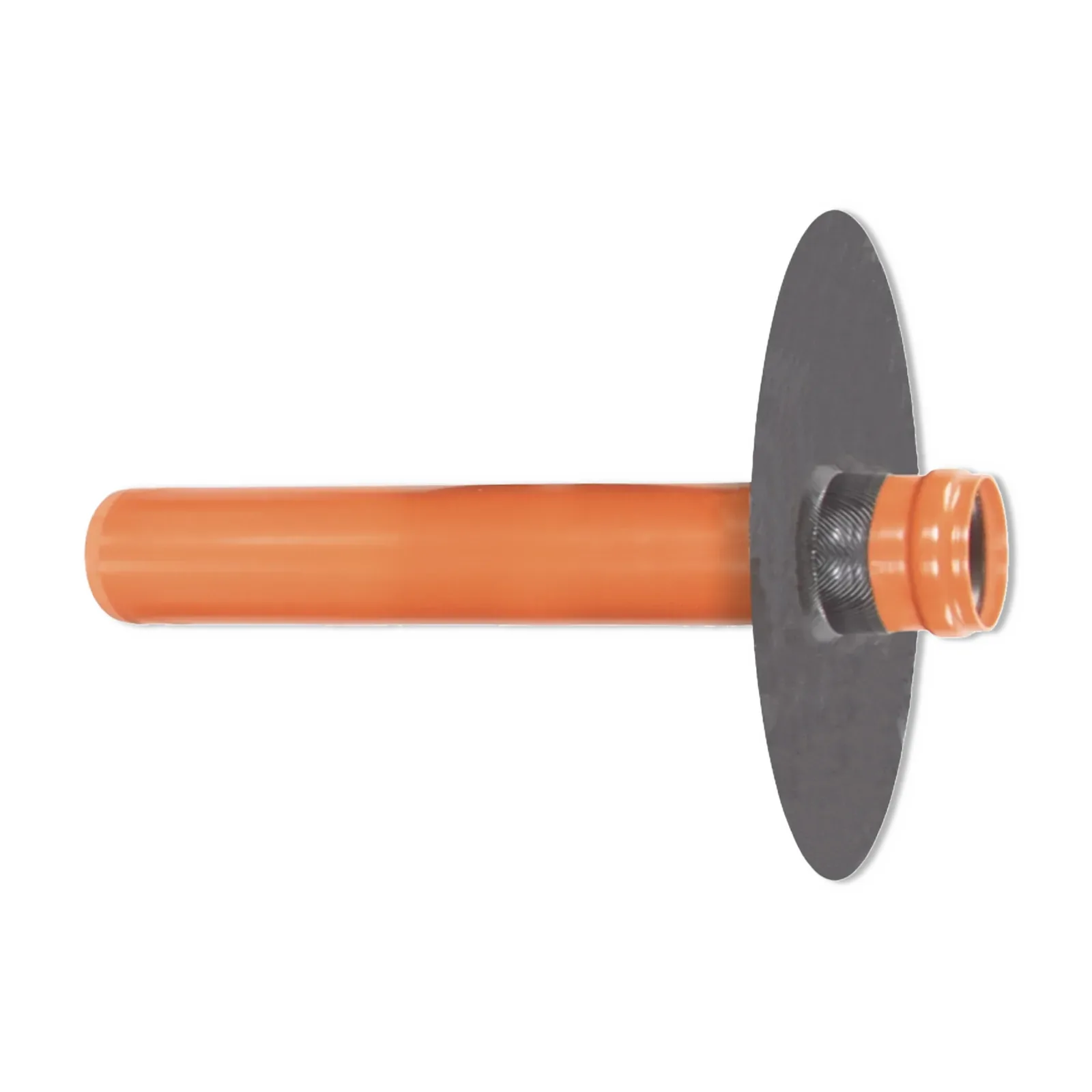

Unterirdische Wanddurchführung alpha innotec WDF-USW für KG-Rohr DN 200 und schwarze WanneDie alpha innotec WDF-USW ist eine unterirdische Wanddurchführung für die Einführung eines KG-Rohres in der Nennweite DN 200 in das Gebäude. Als Systemlösung Hauseinführung sorgt sie dafür, dass die Leitungsführung abgedichtet durch die Gebäudewand ins Haus gelangt. Der Einbau erfolgt unterirdisch, also unterhalb der Geländeoberfläche.Die Wanddurchführung ist druckwasserdicht bis 1,5 bar. Einsetzbar ist sie in Gebäuden mit schwarzer Wanne gemäß DIN 18533 W1-E.Die WDF-USW wird nur in Verbindung mit HVLD eingesetzt. Vorgesehen ist sie für HVLD 40 mit passendem KG-Rohr DN 200. Die Nennweite DN 200 legt fest, welches KG-Rohr in die Durchführung passt, sodass bei der Planung ein Rohr in genau dieser Größe vorzusehen ist.
Versand per Paketdienst

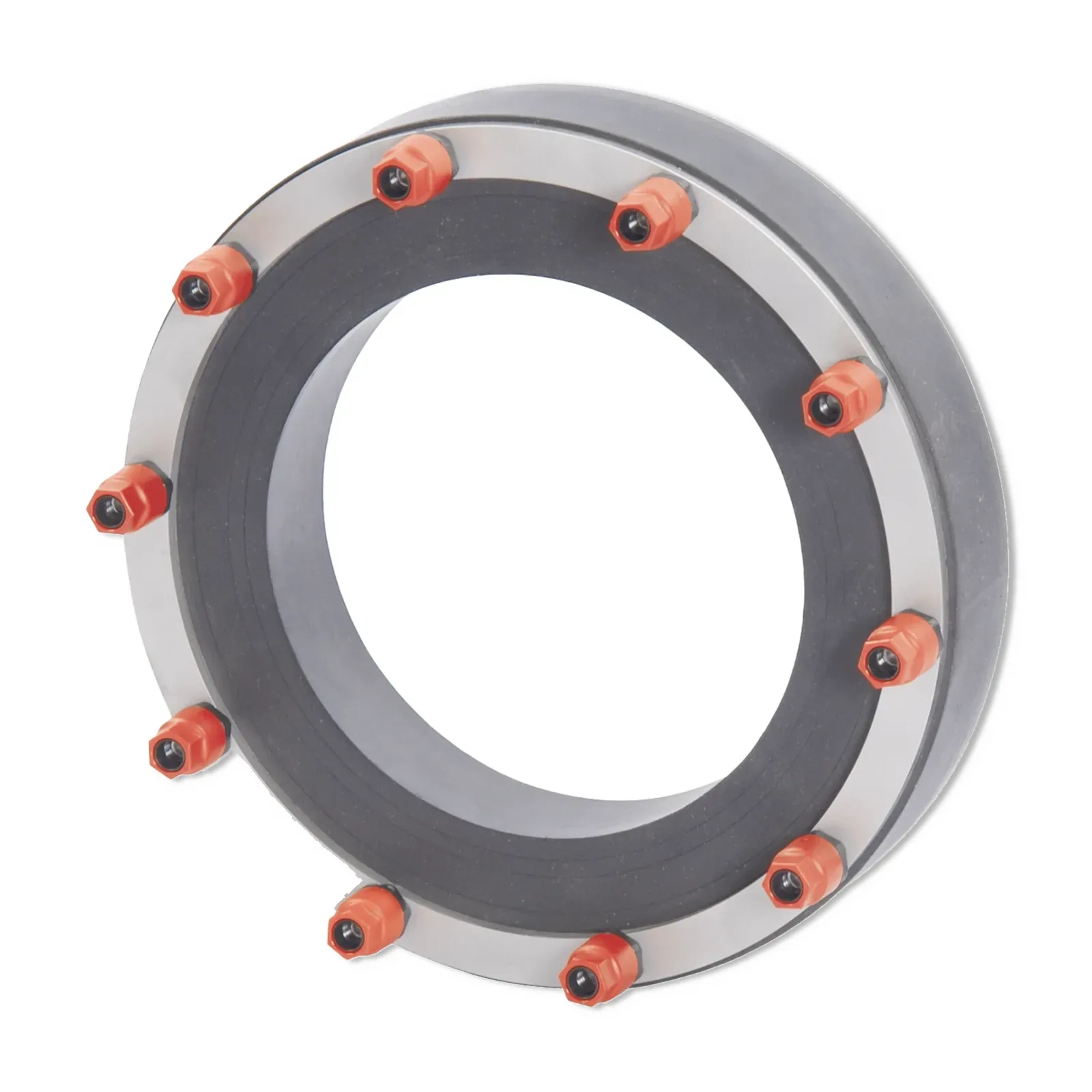

Unterirdische Wanddurchführung WDF-UWW von alpha innotec für KG-Rohr DN 160 bis DN 200Leitungen unterirdisch ins Haus führenDie Wanddurchführung WDF-UWW von alpha innotec ist für die unterirdische Einführung eines KG-Rohres in das Gebäude ausgelegt. Die WDF-UWW gehört zur Systemlösung Hauseinführung und ist bei alpha innotec dem Zubehör für die Hydraulik zugeordnet. Das KG-Rohr, ein Kunststoffrohr für die Erdverlegung, verläuft im Erdreich bis zur Gebäudewand und wird dort durch die Wanddurchführung geführt. So gelangen die Leitungen abgedichtet durch die Wand ins Haus. Die Durchführung nimmt KG-Rohre von DN 160 bis DN 200 auf.Dicht gegen Druckwasser, Gas und RadonDie WDF-UWW ist druckwasserdicht bis 3 bar. Drückt Wasser aus dem Erdreich gegen die Wand, dringt es bis zu diesem Druck an der Durchführung nicht ins Gebäude ein. Darüber hinaus ist die Wanddurchführung gas- und radondicht, sodass an dieser Stelle weder Gas noch Radon aus dem Boden in die Räume gelangt. Geeignet ist sie für Gebäudetypen mit einer weißen Wanne.Einbau und passende KomponentenFür den Einbau wird die Wanddurchführung in eine Bohrung von 250 mm in der Gebäudewand eingesetzt, durch die das KG-Rohr ins Gebäude führt. Verwendet wird die WDF-UWW nur in Verbindung mit HVLD. Passend sind HVLD 32 sowie HVLD 40, jeweils mit dem dazugehörigen KG-Rohr.
Versand per Paketdienst

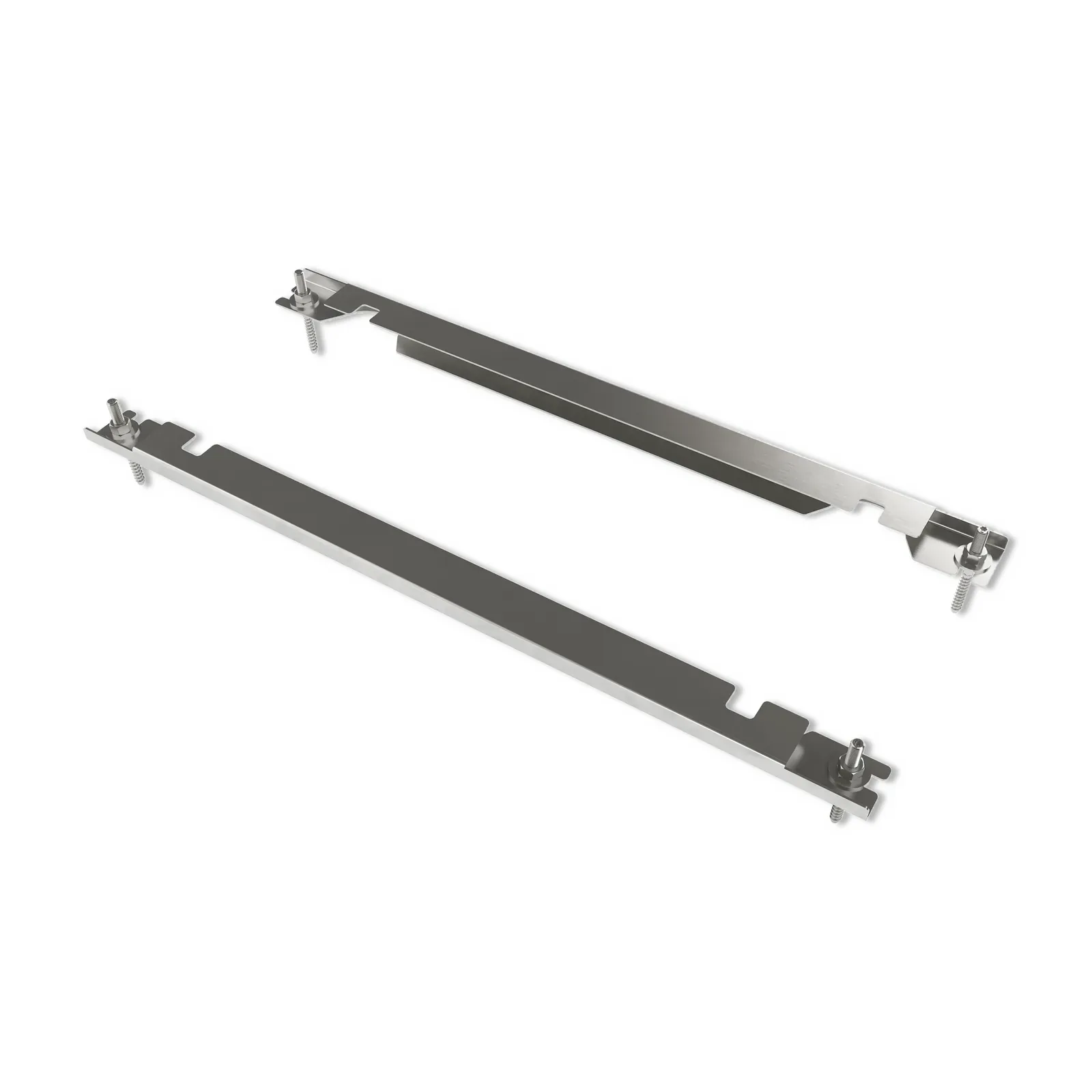

Montagezubehör gegen Kippen: Standsicherung SFS von alpha innotec für Hybrox 11 und 16Die Standsicherung SFS von alpha innotec schützt eine Wärmepumpe vor dem Kippen, wenn sie bodennah auf Stellfüßen steht. Vorgesehen ist sie für die Modelle Hybrox 11 und Hybrox 16. Im Mittelpunkt steht die Sicherung gegen starken Wind, denn gerade bei kräftigen Böen hält die Standsicherung die Wärmepumpe in ihrer Position.Die Standsicherung besteht aus zwei Sicherungsschienen sowie Stockschrauben, Mutter und Dübel. Die Abmessungen betragen 610 × 160 × 55 mm (Länge × Breite × Höhe, ohne Verpackung).Im Sortiment von alpha innotec gehört die Standsicherung zum Montagezubehör für Wärmepumpen. Sie ergänzt die Aufstellung auf Stellfüßen um eine Sicherung gegen Kippen.
Ähnliche Artikel
Versand per Spedition
Verbindungsleitung zur Außeneinheit alpha innotec HVLD 40/8 mit 25 mm DämmungHydraulische Verbindung zwischen Wärmepumpe und GebäudeDie HVLD 40/8 von alpha innotec verbindet eine Luft/Wasser-Wärmepumpe in Außenaufstellung hydraulisch mit der Verrohrung im Gebäude. Als gedämmtes Rohrsystem mit einer Länge von 8 m steht sie für die Strecke zwischen Außeneinheit und Haus bereit und gehört zum Hydraulikzubehör von alpha innotec. In der Doppelrohrausführung liegen beide Rohre in einer gemeinsamen Leitung, sodass die hydraulische Verbindung als ein einziger Strang verlegt wird.Aufbau mit Dämmung und Wellrohren für die ElektrikDie Rohre haben die Dimension 40 mm x 3,7 mm und entsprechen damit der Nennweite DN 32. Eine 25 mm starke Dämmung umschließt sie und begrenzt die Wärmeabgabe an die Umgebung. Zusätzlich führt die Leitung zwei Kunststoffwellrohre mit, die für die Steuerleitung und die Versorgungsleitung vorgesehen sind. Damit verlaufen Hydraulik und elektrische Leitungen gemeinsam in einem Strang zwischen Wärmepumpe und Gebäude.Verlegung im Schutzrohr und AnschlussGeführt wird die Verbindungsleitung in einem KG-Rohr DN 200, das als Schutzrohr dient. Dieses Rohr wird bauseits verlegt, ist also vor der Montage einzuplanen und gehört nicht zum Artikel. Im Schutzrohr liegen die gedämmten Rohre und die Wellrohre gemeinsam. Angeschlossen wird die HVLD 40/8 über Übergangsverschraubungen 5/4", die zum Artikel gehören.
Versand per Spedition

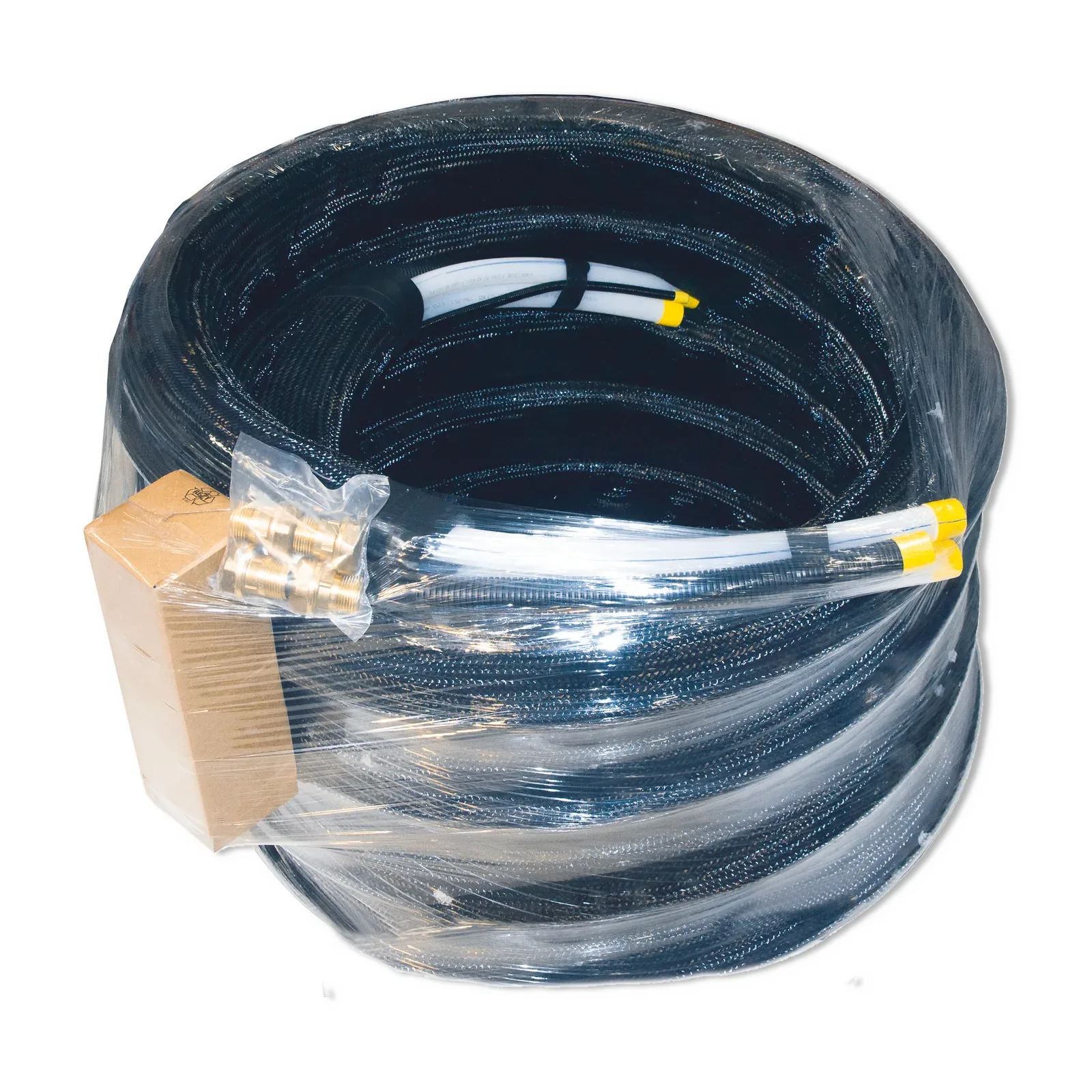

Verbindungsleitung zur Außeneinheit alpha innotec HVLD 40/14 in Doppelrohrausführung DN 32Verbindung zwischen Außeneinheit und HausDie alpha innotec HVLD 40/14 ist eine hydraulische Verbindungsleitung für Luft/Wasser-Wärmepumpen in Außenaufstellung. Sie überbrückt die Strecke zwischen der Außeneinheit und der Verrohrung im Gebäude. Als gedämmtes Rohrsystem fasst sie die hydraulische Verbindung und die Wege für die elektrischen Leitungen in einem Strang zusammen. Die Leitung gehört zum Hydraulikzubehör von alpha innotec.Zwei gedämmte Rohre und Platz für die ElektrikDie Leitung ist in Doppelrohrausführung aufgebaut und führt zwei Rohre der Dimension 40 x 3,7 mm (DN32). Eine Dämmung von 25 mm umhüllt die Rohre. Zusätzlich verlaufen im Rohrsystem zwei Kunststoffwellrohre, die für die Steuer- und die Versorgungsleitung vorgesehen sind. Steuer- und Versorgungsleitung werden so gemeinsam mit den Rohren in einem Strang zur Außeneinheit geführt. Auf der Baustelle entfällt damit ein getrennter Weg für die elektrischen Leitungen.Einbau und AnschlussGeführt wird die Verbindungsleitung in einem KG-Rohr DN 200, das bauseits bereitgestellt und verlegt wird. Das Kunststoffrohr dient als Schutzrohr und gehört nicht zur Lieferung. Die Trasse zwischen Außeneinheit und Gebäude wird deshalb von Beginn an mit diesem Schutzrohr geplant. Übergangsverschraubungen 5/4" sind enthalten, der Anschluss der Leitung ist in DN 32 / 5/4“ ausgeführt.
Versand per Spedition

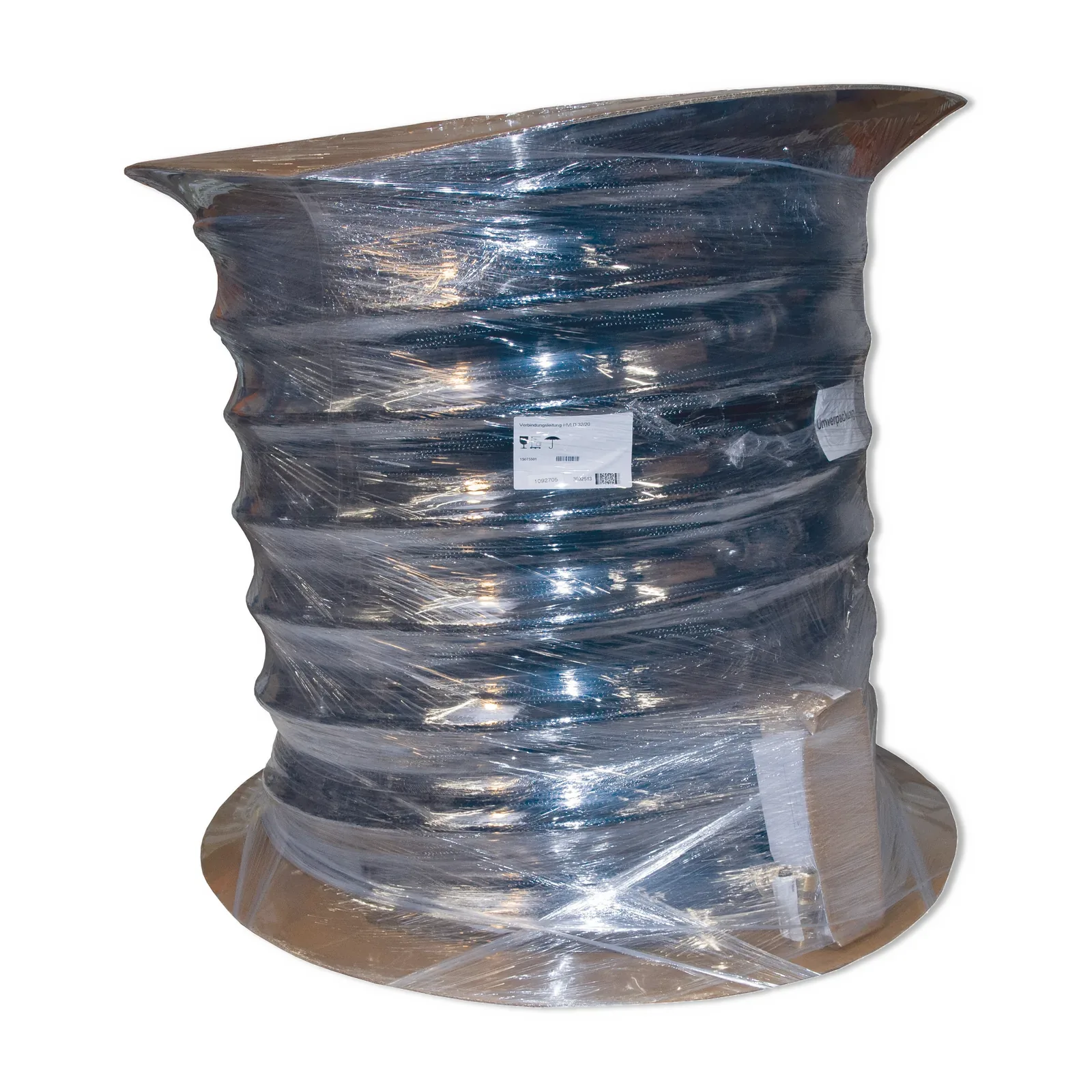

Verbindungsleitung zur Außeneinheit alpha innotec HVLD 40/20 in DoppelrohrausführungVerbindung zwischen Wärmepumpe und GebäudeDie alpha innotec HVLD 40/20 stellt die hydraulische Verbindung zwischen einer Luft/Wasser-Wärmepumpe in Außenaufstellung und der Verrohrung im Gebäude her. Als gedämmtes Rohrsystem bündelt sie die Rohre und die Wellrohre für die Elektroleitungen in einem Strang vom Aufstellort der Außeneinheit ins Haus. Die Leitung ist 20 m lang und gehört zum Hydraulikzubehör von alpha innotec.Doppelrohr mit 25 mm DämmungDie Verbindungsleitung ist in Doppelrohrausführung aufgebaut. Zwei Rohre der Dimension 40 mm x 3,7 mm (DN32) sind mit 25 mm Dämmung versehen. Die Dämmung vermindert die Wärmeabgabe der Rohre an die Umgebung auf der Strecke zwischen Außeneinheit und Gebäude.Wellrohre für Steuer- und VersorgungsleitungNeben den beiden Rohren enthält die Leitung zwei Kunststoffwellrohre für Elektroleitungen. Die Wellrohre nehmen die Steuerleitung und die Versorgungsleitung auf. Hydraulik und Elektroleitungen liegen damit gemeinsam in einem Strang und werden zusammen durch das Schutzrohr geführt.Verlegung im KG-Rohr und AnschlussDie Leitung muss in einem bauseits verlegten KG-Rohr DN 200 geführt werden, einem Kunststoffrohr, das hier als Schutzrohr dient. Dieses Rohr ist daher bei der Planung auf der Strecke zwischen Außeneinheit und Gebäude vorzusehen. Hydraulisch wird die HVLD 40/20 über den Anschluss DN 32 / 5/4“ eingebunden. Übergangsverschraubungen 5/4" gehören zur Ausführung der Leitung.
