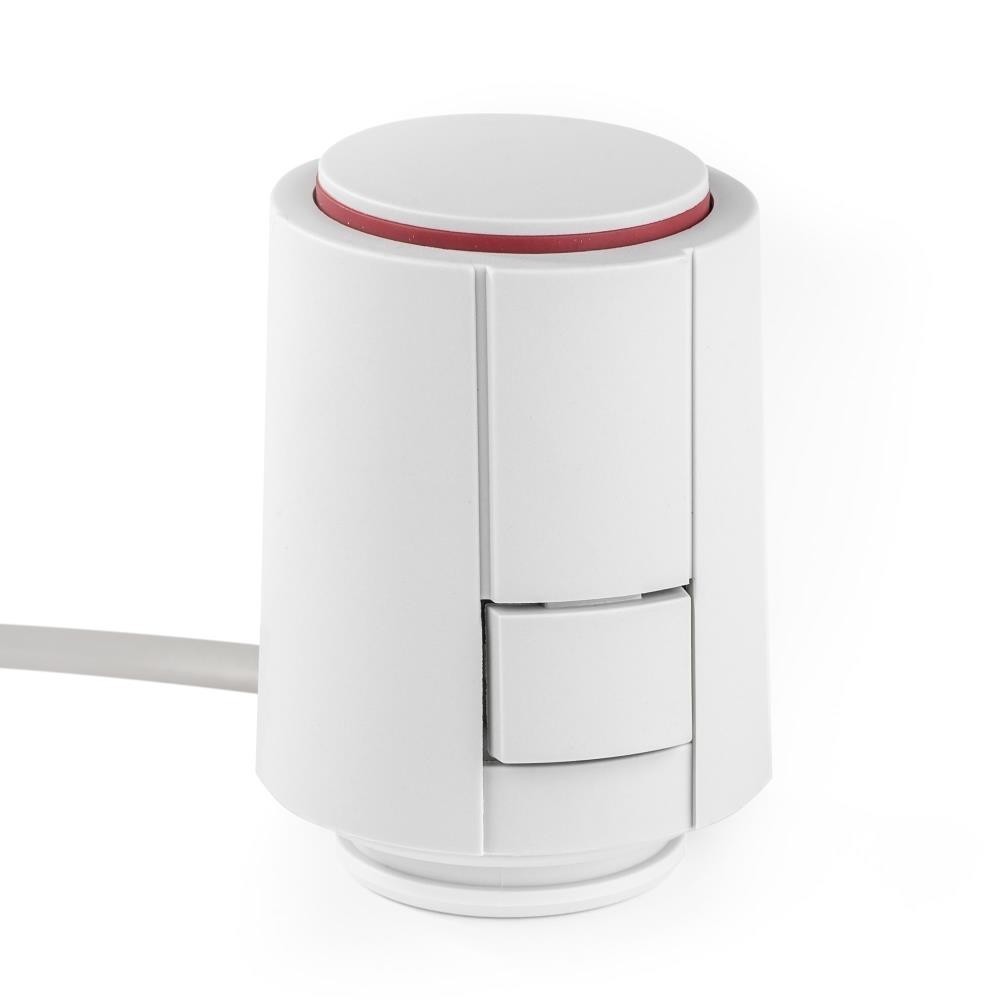

Möhlenhoff Stellantrieb 5 inkl. VA 80 | 24 V | NO
13,79 €*
Versand per Paketdienst
Lieferzeit innerhalb von 1-3 Wochen lieferbar
Möhlenhoff Stellantrieb 5 inkl. VA 80 | 24 V | NO
Der Standardantrieb ist ein thermoelektrischer Stellantrieb zum Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und Flächenkühlsystemen. Vornehmliches Einsatzgebiet ist die energieeffiziente Einzelraumregelung im Bereich der Haustechnik und Gebäudeautomation.
Die Ansteuerung des Antrieb 24 V Standard erfolgt durch einen 24 V Raumtemperaturregler mit Zweipunkt-Ausgang oder Pulsweiten-Modulation.
Heimeier, Watts, Roth, Herb, Onda, IVAR, Thermoval, Kermi, Oventrop (Typ Cocon Q, V3K), Emmenti, Remo, Cosmo, Delphis-Therm, GC-Verteiler, Cuprotherm Calerffi Verteiler Serie 670 (Kunststoff), Wieland, Siemens (VD 115CLC, div. andere Siemens Fabrikate, siehe Informationen zu weiteren Herstellern), ratiodämm, Kemper Edelstahl Cosmo (Objekt-Line) a.v.a.m.
Produktmerkmale:
- Modernes Design
- Stellweg: 4,0 mm
- Ausführung: stromlos-zu (NC) oder stromlos-auf (NO)
- inkl. VA 80 (andere Ausführungen auf Anfrage)
- Leistungsaufnahme: 1 Watt
- Vollständige Kompatibilität zum Ventiladaptersystem
- Einfache Steckmontage
- 360° Montagelage
- Patentierter 100%-Schutz bei undichten Ventilen
- „First-Open“-Funktion
- Anpassungskontrolle auf das Ventil
- Ausrichthilfe auf dem Ventil
- Kompakte Bauform, geringe Abmessungen
- Rundum-Funktionsanzeige
- Geräuschlos & wartungsfrei
- Hohe Funktionssicherheit & Lebenserwartung
- Überspannungsgarantie
- TÜV-Zertifiziert
Der Stellantrieb ist nicht mit unserem Heizkreisverteiler kompatibel
Technische Daten:
- Betriebsspannung: 24 V AC/DC, +20%...-10%
- Einschaltstrom, max.: < 300 mA für max. 2 Min.
- Betriebsleistung: 1 W *
- Stellkraft: 100 N +10 %
- Medientemperatur: 0 bis +100°C **
- Lagertemperatur: -25°C bis +60°C
- Umgebungstemperatur: 0 bis +60°C
- Schutzgrad/Schutzklasse: IP 54 *** / III
- Gehäusematerial/ -farbe: Polyamid / lichtgrau (RAL 7035)
- Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)
- Leitungslänge: 1 m
- Gewicht mit Anschlusskabel (1 Meter): 100 g
- Überspannungsfestigkeit nach EN 60730-1: min. 2,5 kV
*) gemessen mit Präzisions-Leistungsmessgerät LMG95
**) in Abhängigkeit vom Adapter auch höher
***) in allen Montagelagen
Produktsicherheit gemäß Verordnung (EU) 2023/988
Hersteller- /Lieferantenangaben
Hersteller:
ZEWOTHERM Heating GmbH
Konrad-Zuse-Ring 34–41
53424 Remagen
Deutschland
Kontakt:
Telefon: +49 2642 90560
E-Mail: [email protected]
Produktsicherheit
Dieses Produkt unterliegt den Anforderungen der Verordnung (EU) 2023/988 über die allgemeine Produktsicherheit. Es wurde nach den geltenden Sicherheitsanforderungen entwickelt und geprüft.
Bestimmungsgemäßer Gebrauch:
Verwenden Sie das Produkt ausschließlich wie in der beigefügten Montage-, Bedienungs- und Wartungsanleitung beschrieben. Das Produkt ist vorgesehen für den Einsatz in Wohngebäuden.
Warn- und Sicherheitshinweise
Sicherheitsrelevante Hinweise:
- Die Installation, Inbetriebnahme, Wartung und Reparatur darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
- Lesen und beachten Sie vor der Montage sämtliche mitgelieferte technische Dokumentation.
- Unsachgemäßer Gebrauch kann zu Sach- oder Personenschäden führen.
- Elektrische Anschlüsse dürfen nur durch Elektrofachkräfte vorgenommen werden.
- Das Produkt darf nicht in explosionsgefährdeten Bereichen oder unter Bedingungen verwendet werden, die außerhalb der spezifizierten Einsatzbereiche liegen.
Rückverfolgbarkeit und Kennzeichnung
Folgende Informationen sind auf dem Produkt oder der Verpackung angebracht:
- Produktbezeichnung und Artikelnummer
- Name und Anschrift des Herstellers
- Serien- oder Chargennummer
- CE-Kennzeichnung (sofern für Produkt zutreffend)
Kundenservice
Für Fragen zur Produktsicherheit, bestimmungsgemäßen Verwendung oder Konformität wenden Sie sich bitte an:
ZEWOTHERM Heating GmbH
E-Mail: [email protected]
Telefon: +49 2642 90560
