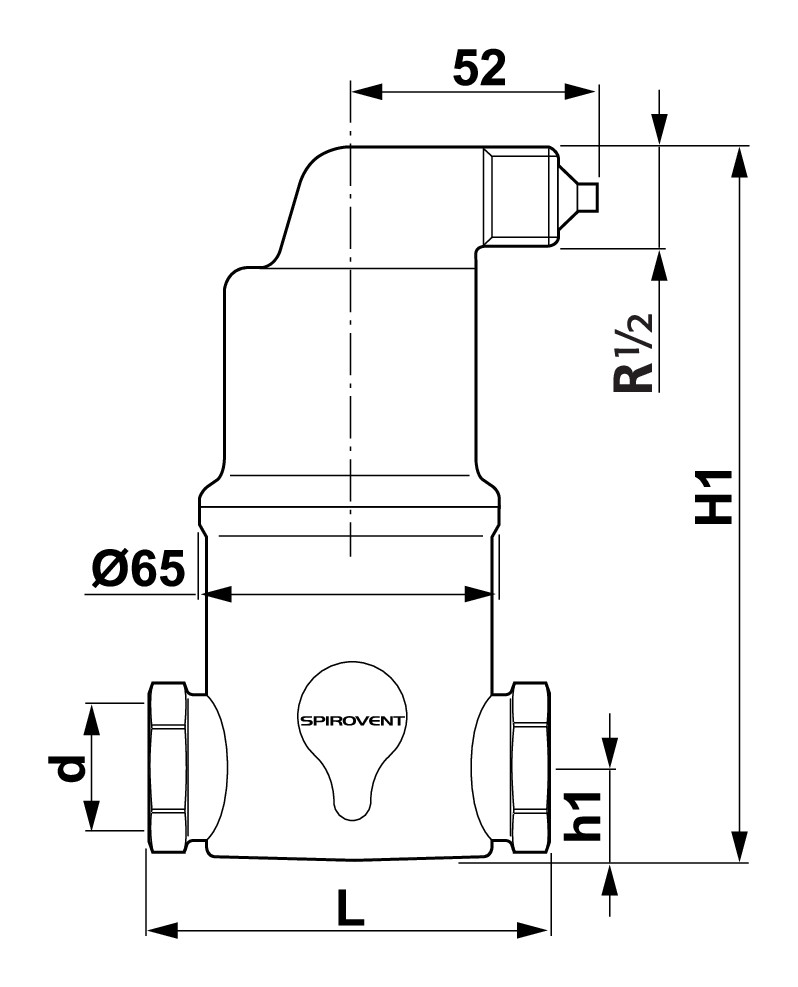

Spirotech Luftabscheider SpiroVent 1" IG, AA100

SpiroTrap: Schlammabscheider SpiroTrap MB3Schlammabscheider mit externem Magnet zur schnellen und kontinuierlichen Entfernung ferromagnetischer und nicht magnetischer Schmutz-und Schlammpartikeln aus Heiz- oder Kühlkreislaeufen.Produktmerkmale:Horizontale- vertikale- und diagonale Einbaulage durch variablen Anschluss möglich.Medium Wasser und Wasser/Glykol (50/50%).Gehaeuse in Messingausfuehrung.Schlammabscheidung bis zu einer Partikelgroesse von 5 MikrometerOhne Betriebsunterbrechung abscheiden und abschlammen durch den Spirorohreinsatz.Mit abschraubbarem Gehaeuseunterteil zu Reinigungs- und Revisionsarbeiten.Komplett mit Abschlammhahn.Technische Daten:Nennweite: 22 mmAusfuehrung: MessingRohranschluss: KlemmringanschlussEinbaulaenge: 92 mmBetriebsdruck: 6 bar max.Temperatur: 110 Grad C max.Durchsatz: 1,3 cbm/hFliessgeschw.: Druckverlust0,50 m/s: 0,5 kPa0,75 m/s: 1,0 kPa1,00 m/s: 1,7kPaInhalt: 0,36 LiterGewicht: 2,21 kgArtikelnr.: UE022WJ

Spirotech Schlammabscheider Spirotrap MB3 mit Magnet 28mm, UE028WJSpiroTrap MB3 - Schlammabscheider mit externem Magnet zur schnellen und kontinuierlichen Entfernung ferromagnetischer und nicht magnetischer Schmutz-und Schlammpartikeln aus Heiz- oder Kühlkreislaeufen.Horizontale- vertikale- und diagonale Einbaulage durch variablen Anschluss moeglich. Schlammabscheidung bis zu einer Partikelgroesse von 5 Mikrometer. Mit abschraubbarem Gehäuseunterteil zu Reinigungs- und Revisionsarbeiten. Komplett mit Abschlammhahn.Technische Daten:Medium Wasser und Wasser/Glykol (50/50%)Werkstoff: MessingNennweite: 28 mmRohranschluss: KlemmringanschlussEinbaulaenge: 92 mmMax. Betriebsdruck: 6 barMax. Temperatur: 110° CDurchsatz: 2,0 m³/hFliessgeschwindigkeit : Druckverlust0,50 m/s: 1,0 kPa 0,75 m/s: 1,0 kPa 1,00 m/s: 3,5 kPaInhalt: 0,39 LiterGewicht: 2,28kg

Spirovent Luftabscheider RV2, 22 mmProduktmerkmale:Innerhalb von wenigen Minuten gebrauchsfertig montiertVariablen Anschluss für vertikale oder horizontale RohrleitungenEntfernt wirkungsvoll zirkulierende Luft und MikroblasenHemmt die Bildung von KorrosionsproduktenKeine störenden Luftgeräusche mehrEntfernt Lufteinschlüsse und verhindert kalte HeizkörperKein manuelles EntlüftenMinimaler, konstanter DruckverlustEnergieeinsparungTechnische Daten:Nennweite: 22 mmRohranschluss: KlemmringanschlussGehäuse: MessingEinbaulänge: 120 mmMax. Betriebsdruck: 10 barMax. Vorlauftemperatur: 110° CMax. Durchsatz: 1,3 cbm/hMax. Fließgeschwindigk.: 1,0 m/sMax. Druckverlust: 2,1 kPaInhalt: 0,18 LiterGewicht: 1,8 kgFabrikat: Spirotech bvTyp: SpiroVent RV2 22 mmHersteller Artikel-Nr.: UA022W

Reflex Membran-Druckausdehnungsgefäß Refix DD 8, weiß, 10 barDurchströmtes Membran-Druckausdehnungsgefäß für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen.Produktmerkmale:Durchströmt mit High-Flow-Durchströmungsstern und beiliegendem T-Stück 3/4"Wasserberührende Teile korrosionsgeschütztNicht tauschbare Vollmembran nach DIN EN 13831 DIN 4807 T5, KTW-C und W270Außen und innen nach KTW-A beschichtetKombinierbar mit Flowjet Durchströmungsarmatur33 Liter mit BefestigungslaschenAusschließlich für den Einsatz in Kaltwasserleitungen (bitte die Montage- und Bedienungsanleitung berücksichtigen)SVGW geprüft und zugelassenTechnische Daten:Typ: DD 8Nennvolumen: 8 lMax. Nutzvolumen: 6 lMax. zul. Systemtemperatur: 70 °CMax. zul. Betriebstemperatur: 70 °CMax. zul. Betriebsüberdruck: 10 barGasvordruck werksseitig: 4 barAnschluss WBI: G 3/4"Abmessungen:Durchmesser 206 mmHöhe 345 mmKippmaß ca. 402 mmGewicht 1,80 kgDIN DVGW Reg.-Nr.: NW-0411AT2534Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU

Heizkreisverteiler Edelstahl, 15 HeizkreiseDer Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.Technische Spezifikationen des Heizkreisverteilers aus EdelstahlDer Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" AußengewindeDurchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)Rücklaufbalken: Mit integrierten Ventilen und HandverstellkappenStellantriebe: Ideal für den Anschluss von StellantriebenInklusive Verteilerendset: Für Befüllen, Entlüften und SpülenMontage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefertVorteilePreisgünstige und robuste Lösung für das ObjektgeschäftEinfacher und schneller Anschluss an den WärmeerzeugerRegulierbare Durchflussmesser und Absperrventile für optimale KontrolleFlexibel für verschiedene AnschlussmöglichkeitenMontage- und Inbetriebnahme des Systemverteilers EdelstahlDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.Spülen und Füllen der Heizkreise beim Systemverteiler EdelstahlVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Technische Daten:Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 15Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 850 mm (inkl. Verteiler-Endset)Höhe: 350 mmTiefe: 86 mm› Download Technisches Datenblatt HeizkreisverteilerLieferumfang:1x Heizkreisverteiler für 15 Heizkreise
