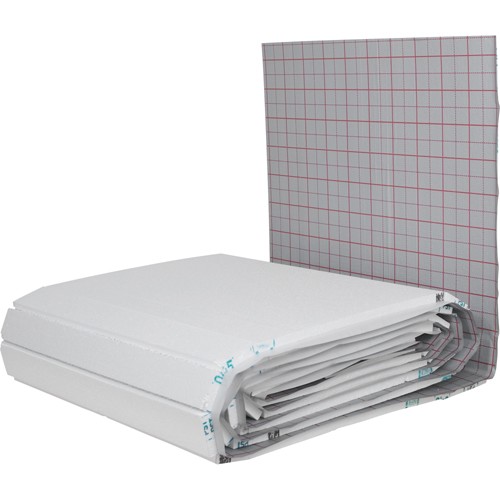

Tacker-Dämmplatte 20-2 mm, WLG045, 4 kPa, 10 m²

Verbundplatte als Systemplatte für die Wärme- und Trittschalldämmung gemäß DIN EN 13163. Sie eignet sich für die Innendämmung für Decken als auch für Bodenplatten nach DIN V 4108-10.

Hier findest du unsere Verlegeanleitung:

› Download: Verlegeanleitung Tackersystem

Produktmerkmale:

  • Einfache Verlegung durch nur eine Person
  • Gewebeverstärkte Kunststofffolienkaschierung mit Rasteraufdruck zum Schutz vor Estrichfeuchtigkeit nach DIN 18560
  • Einseitiger 30 mm Folienüberstand zur Abdeckung der Fugen
  • FCKW-freies EPS-Material

› Technisches Datenblatt Tacker-Dämmplatte

Technische Daten:

  • Abmessungen: 2000 x 1000 mm
  • Baustoffklasse nach DIN 4102-B2: B2
  • Materialstärke: 20-2 mm
  • Wärmeleitgruppe: 045
  • Wärmedurchlasswiderstand (R-Wert) : 0,444 m² K/W
  • Wärmedurchgangskoeffizient (U-Wert) : 2,25 W/m² K
  • Verkehrslast/Druckfestigkeit kN/m2: 4 kPa
  • Dyn. Steifigkeit: S 20
  • Trittschallverbesserung: 28-30 dB
  • VPE: 5 Platten á 2 m² (=10 m²)

Lieferumfang:

  • 1x 10 m² Dämmplatte/Tackerplatte mit Trittschall - 20-2 mm, WLG 045, 4 kPa

Lieferumfang
  • 1x 10 m² Dämmplatte/Tackerplatte mit Trittschall - 20-2 mm, WLG 045, 4 kPa

Produktsicherheit gemäß Verordnung (EU) 2023/988

Hersteller- /Lieferantenangaben

Hersteller:
ZEWOTHERM Heating GmbH
Konrad-Zuse-Ring 34–41
53424 Remagen
Deutschland

Kontakt:
Telefon: +49 2642 90560
E-Mail: [email protected]

Produktsicherheit

Dieses Produkt unterliegt den Anforderungen der Verordnung (EU) 2023/988 über die allgemeine Produktsicherheit. Es wurde nach den geltenden Sicherheitsanforderungen entwickelt und geprüft.

Bestimmungsgemäßer Gebrauch:
Verwenden Sie das Produkt ausschließlich wie in der beigefügten Montage-, Bedienungs- und Wartungsanleitung beschrieben. Das Produkt ist vorgesehen für den Einsatz in Wohngebäuden.

Warn- und Sicherheitshinweise

Sicherheitsrelevante Hinweise:

  • Die Installation, Inbetriebnahme, Wartung und Reparatur darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
  • Lesen und beachten Sie vor der Montage sämtliche mitgelieferte technische Dokumentation.
  • Unsachgemäßer Gebrauch kann zu Sach- oder Personenschäden führen.
  • Elektrische Anschlüsse dürfen nur durch Elektrofachkräfte vorgenommen werden.
  • Das Produkt darf nicht in explosionsgefährdeten Bereichen oder unter Bedingungen verwendet werden, die außerhalb der spezifizierten Einsatzbereiche liegen.

Rückverfolgbarkeit und Kennzeichnung

Folgende Informationen sind auf dem Produkt oder der Verpackung angebracht:

  • Produktbezeichnung und Artikelnummer
  • Name und Anschrift des Herstellers
  • Serien- oder Chargennummer
  • CE-Kennzeichnung (sofern für Produkt zutreffend)

Kundenservice

Für Fragen zur Produktsicherheit, bestimmungsgemäßen Verwendung oder Konformität wenden Sie sich bitte an:

ZEWOTHERM Heating GmbH
E-Mail: [email protected]
Telefon: +49 2642 90560

Produktgalerie überspringen

Passend dazu

Randdämmstreifen PE mit Folienschürze, 150 x 8 mm, 25 m
Produktnummer: FBH1112004 Randdämmstreifen PE mit Folienschürze, 150 x 8 mm, 25 m
Versand per Paketdienst
Lieferzeit 2-4 Arbeitstage

Randdämmstreifen 150 x 8 mm, 25 m RolleEin Randdämmstreifen besteht aus wärmedämmendem Polyethylen und wird im Bodenbereich eingesetzt. Er dient dazu, Wärmeverluste effektiv zu verhindern. Für eine optimale Isolierung ist es entscheidend, dass der Estrich keine Wärme- oder Kältebrücken zu den Wänden bildet. Zusätzlich schützt der Randdämmstreifen den Estrich vor Rissbildung und wirkt als zuverlässige Feuchtesperre.Vielseitiger Streifen mit zahlreichen VorteilenRanddämmstreifen bieten wirksamen Schutz vor Schallbrücken im Gebäude. Indem sie eine feste Verbindung zwischen dem Fußboden und angrenzenden Bauteilen verhindern, blockieren sie die Übertragung von Körperschall. Für eine optimale Schalldämmung sollten Randdämmstreifen entlang aller angrenzenden Bauteile wie Wänden, Stützen und Sockeln angebracht werden. So bleibt der Estrich von anderen Baukörpern entkoppelt und die Schallübertragung wird reduziert.Darüber hinaus schützen Randdämmstreifen den Estrich vor Rissbildung. Besonders bei Heizestrichen, die sich durch die erhöhte Vorlauftemperatur der Fußbodenheizung ausdehnen, schaffen sie den nötigen Spielraum. Die Streifen absorbieren die entstehenden Spannungen und verhindern damit Materialrisse.Produktmerkmale:Dient der Trennung des Estrichs vom MauerwerkEinfache und effiziente VerlegungWasserabweisend, keine WasseraufnahmeHohe ReißfestigkeitTechnische Daten:› Download: Technisches Datenblatt Randdämmstreifen PE 150 x 8 mmWerkstoff: Polyethylen (geschlossenzellig)Rohdichte: 22 kg/m²Abmessungen: Breite: 150 mmStärke: 8 mmLänge: 25 mLieferumfang:VPE: Rolle á 25m

Regulärer Preis: 12,30 €*
Varianten
PE-RT Heizrohr, verschiedene Ausführungen
Produktnummer: FBH1106008-VH PE-RT Heizrohr, verschiedene Ausführungen
Versand per Paketdienst

PE-RT Heizrohr, verschiedene AusführungenDas PE-RT Rohr wird seit vielen Jahren erfolgreich für Fußbodenheizungen verwendet. Dieses Rohr ist hochflexibel, einfach zu bedienen, hat eine sehr gute Standfestigkeit und eine hohe Stabilität gegen Spannungsrisskorrosion.Größen:12 x 2,0 mm - Rohr mit 200 m (5-Schicht-Rohr)14 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)16 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)17 x 2,0 mm - Rohr mit 100, 200, 600 (5-Schicht-Rohr) oder 750 m  (3-Schicht-Rohr)18 x 2,0 mm - Rohr mit 200, 600 (5-Schicht-Rohr) oder 750 m  (3-Schicht-Rohr)20 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)Produktmerkmale:5-Schicht RohrSKZ zertifiziertHochleistungs-RohrSehr gute Kriech-StärkeGroße StabilitätSehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitTechnische Daten:Werkstoff: DOW-LEX 2344Max. Betriebstemperatur: 75°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Sauerstoffdichtheit nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) nach DIN 4726Verpackungseinheit je nach Wahl:12 x 2,0 mm, 200 m (5-Schicht-Rohr14 x 2,0 mm, 200 oder 600 m (5-Schicht-Rohr)16 x 2,0 mm, 200 oder 600 m (5-Schicht-Rohr)17 x 2,0 mm, 100, 200, 600 (5-Schicht-Rohr) oder 750 m  (3-Schicht-Rohr)18 x 2,0 mm, 200, 600 (5-Schicht-Rohr) oder 750 m  (3-Schicht-Rohr)20 x 2,0 mm, 200 oder 600 m (5-Schicht-Rohr)

Varianten ab 49,20 €*
Regulärer Preis: 48,50 €*
EPS-Wärmedämmung ohne Trittschall - WLG 035 - 100 kPa
Produktnummer: FBH1102001-VH EPS-Wärmedämmung ohne Trittschall - WLG 035 - 100 kPa
Versand per Spedition
Lieferzeit 3-5 Arbeitstage

Wärmedämmung EPS DEO, WLG 035, 100 kPaDie Unterdämmung / Zusatzdämmung wurde entwickelt, um Wärmeverluste zu verhindern. Einsatzbereich: Fußbodendämmung /Dämmung unter Estrich, Innendämmung der Wand/Decke, Dämmung der obersten Geschossdecke (druckbelastbar). EPS-Dämmung als schwer entflammbar (B1) geprüft. Die Platten können einfach geschnitten und an jeden Raum angepasst werden.Zu installieren in Räumen wie:BadezimmerNassraumKücheGewächshausWohnzimmerBüroHalleGarderobeVorteile:Einfach zu schneiden und zu verlegenGeeignet für NassräumeVerformungsfrei und verrottungsfestTechnische Daten:Länge: 1.000 mmBreite: 500 mmStärke: 20 - 50 mmR-Wert: 0,57 m²K/WU-Wert: 1,75 W/m²KBaustoffklasse: B1Technisches Datenblatt Wärmedämmung

Varianten ab 22,61 €*
Regulärer Preis: 22,60 €*

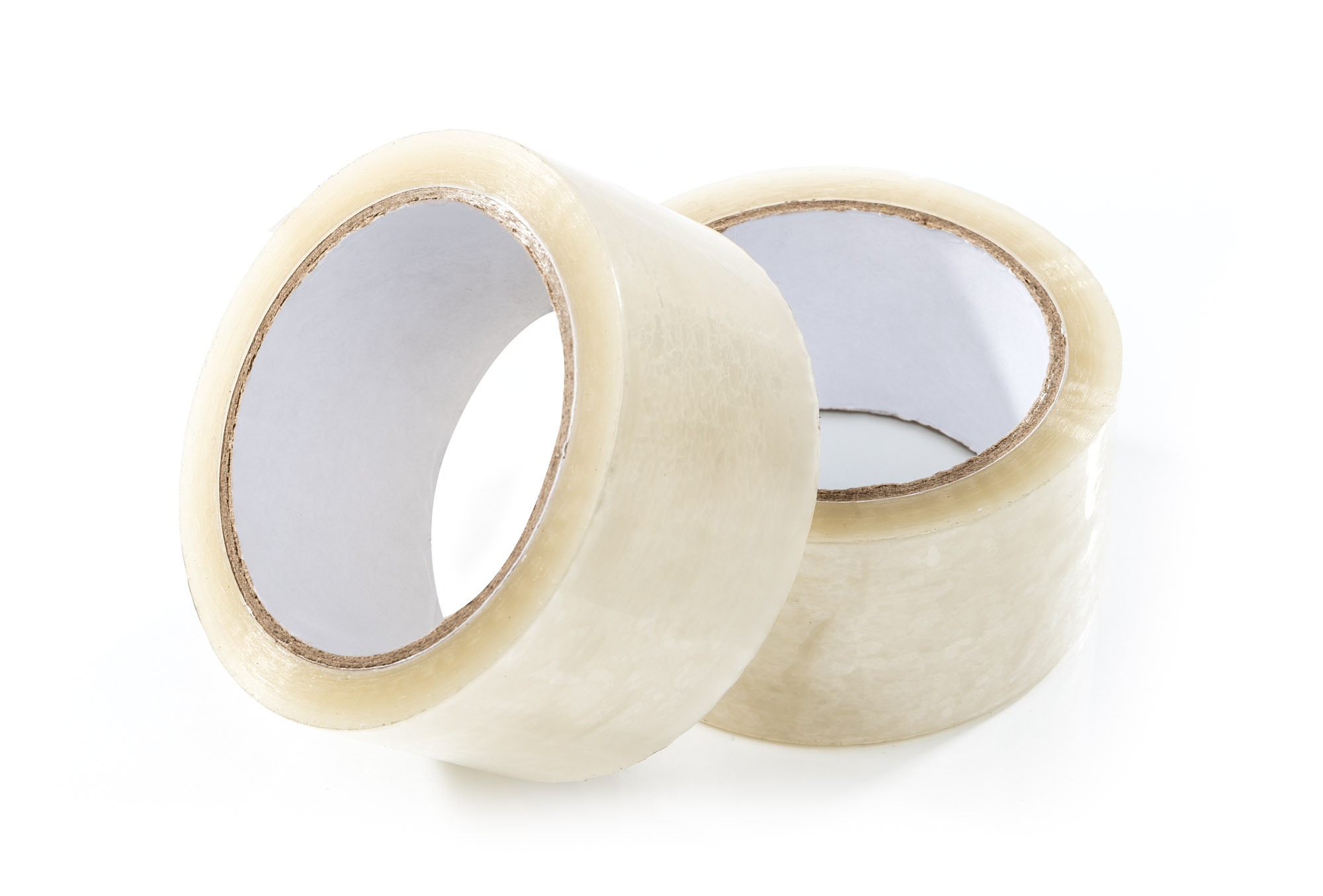

PP-Klebeband transparent 50 mm breit, 66 m, 2 Rollen vor weißem Hintergrund
Produktnummer: FBH1112015 PP-Klebeband transparent 50 mm, 66 m
Versand per Paketdienst
Lieferzeit 2-4 Arbeitstage

PP-Klebeband 50 mm, 66 m - transparentTransparentes Klebeband mit einer Breite von 5 cm.Technische Daten:Farbe: transparentLang: 66 mBreite: 50 mmVerpackungseinheit: Rolle á 66 mLieferumfang:1x PP-Klebeband 50 mm, 66 m - transparent

Regulärer Preis: 2,85 €*
Varianten
Tackernadeln / Ankerclips für Fußbodenheizrohre, 6 Tackernadeln, Draufsicht vor weißem Hintergrund
Produktnummer: FBH1112001-VH Tackernadeln/Ankerclips für Heizrohre
Versand per Paketdienst
Lieferzeit 3-5 Arbeitstage

Varianten ab 5,99 €*
Regulärer Preis: 9,23 €*
Produktgalerie überspringen

Ähnliche Artikel

Varianten

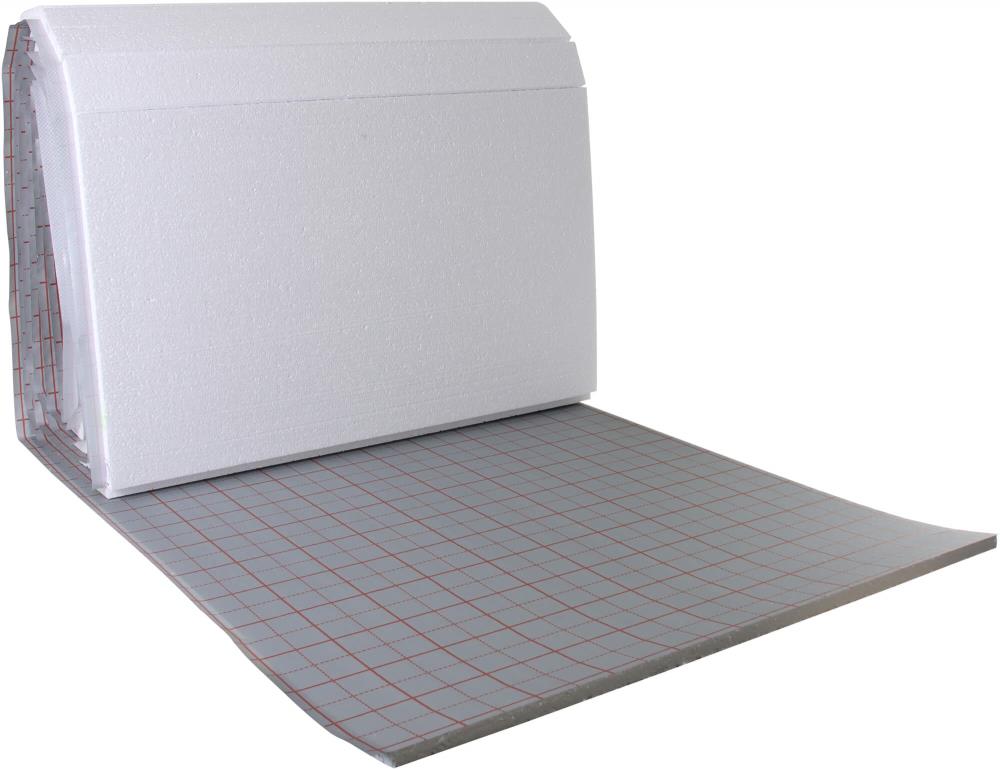

Fußbodenheizung Multidämmrolle mit Gewebefolie, 10 m²
