Die ZEWO WP-ECO Pumpengruppe DN 25 wird verwendet, um das Arbeitsmedium in der Zentralheizung, Prozesswärme und Kühlung zwangsweise umzuwälzen. Dank der Umwälzpumpe ist der Betrieb in den Modi Δp-c, Δp-v und bei konstanter Drehzahl möglich.
Die Pumpengruppe besteht aus:
zwei Kugelabsperrventile mit integrierten Thermometern und ein Rückschlagventil am Vorlauf
Grundfos UPM3S Auto 25-60 Umwälzpumpe mit 130mm Abstand
Drei-Wege-Mischventil mit Stellantrieb
Wärmedämmung
Technische Daten:
Spannung: 1~230V, 50-60Hz
Leistung: 3-43W
Stromverbrauch: I 0,44A max.
Effizienzfaktor: EEI ≤ 0,20
Max. Druck: 6 bar
Max. Temperatur: 90°C
Abstand der Anschlüsse: 125mm
Abmessungen (L x B x H): 390x275x140mm
Gewicht: 6,9kg
Anschlüsse oben: 2 x IG 1"
Anschlüsse unten: 2 x AG 1 1/2"
Mischventil: KVS 8
Stellantrieb: 6 Nm
Ventilöffnungszeit: 120s
Lieferumfang:
1 x ZEWO WP-ECO Pumpengruppe DN 25, mit Mischer
0 von 0 Bewertungen
Durchschnittliche Bewertung von 0 von 5 Sternen
Bewerten Sie dieses Produkt!
Teilen Sie Ihre Erfahrungen mit anderen Kunden.
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Zewo Wärmepumpe Eco Alpha 290, 14 kW, Luft-Monoblock AußenDie Wärmepumpenserie ECO «ALPHA» vereint modernste Technologien mit der Verwendung des natürlichen Kältemittels R290.Der integrierte Inverter-Kompressor passt die Leistung der Wärmepumpe automatisch an den tatsächlichen Wärmebedarf an. Dank dieser Technologie können die Wärmepumpen der ALPHA-Serie Heizwasservorlauftemperaturen von bis zu 67 °C erreichen, was ihren Einsatz auch in bestehenden Gebäuden ermöglicht.Ein leistungsstarker, bürstenloser EC-Ventilator mit variabler Drehzahlregelung gewährleistet einen optimalen Wirkungsgrad bei minimaler Lärmbelästigung. Die kompakte Bauweise und das Steuerungssystem für die Heizkreise im Gebäude sind weitere Vorteile dieser Serie.Das integrierte, intelligente Abtausystem sorgt für einen effizienten Betrieb in allen Betriebszuständen.Produktmerkmale:Vorlauftemperaturen 67 °C Monoblock: Im Gegensatzzu Splitgeräten muss keine kälteseitige Verbindungzwischen Innen-/ Außeneinheit hergestellt werdenHydraulikstation mit Umschaltventil, Heizstab 6 kWund integrierter RegelungSteuerung (Kühlfunktion, Einbindung von zwei Heizkreisen mit Mischer, Brauchwasser und Heizungspufferspeicher) bis zu 6 Fühler (PT1000) können angeschlossen werdenKeine Geräusche am InnenteilAußeneinheit Flüsterleiser BetriebGeschlossener KältekreislaufKaskade Zusammenschluss von mehreren Wärmepumpen möglichEinfache Installation der Anlage nur mit Heizungsanschluss (Vor- und Rücklaufanschluss)SG Ready Funktion zur Verbindung mit einer PV-AnlageEinfache Inbetriebnahme durch FernzugriffSteuerung via App / CloudanbindungKaskaden-Erweiterung: Zusammenschluss von mehreren Wärmepumpen möglichEinbindung eines zweiten Energieerzeugers (Gas-/Ölheizung) als Hybridsystem möglich› Download: Datenblatt Zewo Eco Alpha 14kW› Download: Montageanleitung Zewo Eco AlphaTechnische Daten:Abmessung (B x H x T): 1250 x 1055 x 667 mmGewicht: 170 kgA7/W35 Heizleistung/COP: von 5,0 bis 13,6 / von 4,69 bis 5,20 kWhEnergieeffizienzklasse W35/W55: A++SCOP „A” W35/W55: 5,02 / 3,73Kompressor: Hocheffizienter KompressorUmwälzpumpe: Grundfos UPM3L 25-75 (K)Steuerung: Carel (Wärmepumpe und Heizkreise)Kühlbetrieb: JaUmgebungstemperatur min/max im Kühlbetrieb: 17/40 °CUmgebungstemperatur min/max im Heizbetrieb: -25/40 °CEmpfohlener Heizwasserdurchfluss: 2,35 m³/hKältemittel: R290Art der Abtauung: Heißgas (Umgekehrter Kreislauf)Menge des Kältemittels: 2,8Maximaler Druck auf der Wasserseite: 3 barSchallleistung LWA: 57,9 dBWasseranschluss: 1 IG calDruckverlust bei empfohlenem Durchfluss: 3,6 kPaStromversorgung: 400V 3~ 50HzStromkabel: 5 x 4,0 mm²Max. Betriebsstrom: 9,2 ALeistungsdiagrame:*Hinweis:Wärmepumpe mit Montage-ServiceSie möchten Ihre neue Wärmepumpe direkt professionell installieren lassen? Kein Problem! Dank unseres Montagepartners bieten wir Ihnen auf Wunsch die fachgerechte Installation vor Ort.Interessiert? Kontaktieren Sie unseren Kundenservice per Mail oder telefonisch für weitere Infos!Lieferumfang:1 x Zewo Wärmepumpe Eco Alpha 290, 14 kW, Luft-Monoblock Außen
ZEWO WP-ECO Pumpengruppe DN 25, ohne MischerDie Zewo WP-ECO Pumpengruppe DN25 hat die Funktion, den Fluss des Arbeitsmediums in den Zentralheizungs-, Prozesswärme- und Kühlungsanlagen zu verbessern. Durch die Umwälzpumpe ist der Betrieb in verschiedenen Modi möglich, darunter Δp-c, Δp-v und konstante Drehzahl.Die Pumpengruppe besteht aus:zwei Kugelabsperrventile mit integrierten Thermometernund Rückschlagventil am VorlaufGrundfos UPM3S Auto 25-60 Umwälzpumpe mit 130mm AbstandWärmedämmungTechnische Daten:Spannung: 1~230V, 50-60HzLeistung: 3-43WStromverbrauch: I 0,44A max.Effizienzfaktor: EEI ≤ 0,20Max. Druck: 6 barMax. Temperatur: 90°CAbstand der Anschlüsse: 125mmAbmessungen (L x B x H): 390x275x140mmGewicht: 5,3kgAnschlüsse oben: 2 x IG 1”Anschlüsse unten: 2 x AG 1½”Lieferumfang:1 x ZEWO WP-ECO Pumpengruppe DN 25, ohne Mischer
Heizkreisverteiler Edelstahl, 6 HeizkreiseDer Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.Technische Spezifikationen des Heizkreisverteilers aus EdelstahlDer Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" AußengewindeDurchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)Rücklaufbalken: Mit integrierten Ventilen und HandverstellkappenStellantriebe: Ideal für den Anschluss von StellantriebenInklusive Verteilerendset: Für Befüllen, Entlüften und SpülenMontage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefertVorteilePreisgünstige und robuste Lösung für das ObjektgeschäftEinfacher und schneller Anschluss an den WärmeerzeugerRegulierbare Durchflussmesser und Absperrventile für optimale KontrolleFlexibel für verschiedene AnschlussmöglichkeitenMontage- und Inbetriebnahme des Systemverteilers EdelstahlDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.Spülen und Füllen der Heizkreise beim Systemverteiler EdelstahlVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Technische Daten:Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 6Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 400 mm (inkl. Verteiler-Endset)Höhe: 350 mmTiefe: 86 mm› Download Technisches Datenblatt HeizkreisverteilerLieferumfang:1x Heizkreisverteiler für 6 Heizkreise
Regelstation mit Hocheffizienz-Pumpe für Fußbodenheizung Wilo/ Mischer für Fußbodenheizung / FestwertregelsetDieses Mischer Fußbodenheizung Set mit Hocheffizienz-Pumpe (HE-Pumpe) ist zur Verwendung in Anlagen mit niedriger/ hoher Vorlauftemperatur geeignet. Es schließt eine Niedrigtemperatur-Flächenheizung an eine bereits bestehende Hochtemperatur-Anlage an und versorgt beide Heizkreise durch einen gemeinsamen Strang. Dieses Set ist montagefertig und für einen rechts- oder linksseitigen Anschluss an den Heizkreisverteiler geeignet. Hiermit kann die Regelung der Vorlauftemperatur auf einen vorgewählten festen Sollwert (30-50C) erfolgen.Hinweis:Bitte beachten Sie, dass dieses Festwertregelset lediglich mit den Möhlenhoff Anschlussleisten ab Standard Plus (Standard + / Komfort / Control) kompatibel ist!Lieferumfang der Armaturengruppe1x HE-Umwälzpumpe1x Thermostatventil mit Fernfühler1x Rücklauf-Verschraubung1x Sicherheitstemperaturbegrenzer1x Thermometer1x Füll- und Entleerungshahn1x EntlüftungsventilTechnisches Datenblatt Regelstation mit Hocheffizienz-PumpeTechnische Daten:Max. Betriebstemperatur: 90 °CMax. Betriebsdruck: 6 barTemperatur Regelbereich: 30 - 50 °CWerkeinstellung der Vorlauftemperatur: 44 °CWerkeinstellung Temperaturbegrenzer: 55 °CNennwärmeleistung: ca. 10 kW (dies ist abhängig vom Volumenstrom, der Rohrnetzkennlinie und der Temperaturspreizung)Selbstregulierende HE Pumpe, Fabrikat WiloVerteiler-Anschluss-Set2 x 1" Messing Festwertregelverteiler mit maximiertem Querschnitt und integrierten ThermometernKessel-vorlaufseitiges 3/4" IG Thermostatventil mit FlüssigkeitsfühlerKessel-rücklaufseitiges 3/4" IG Regulierventil

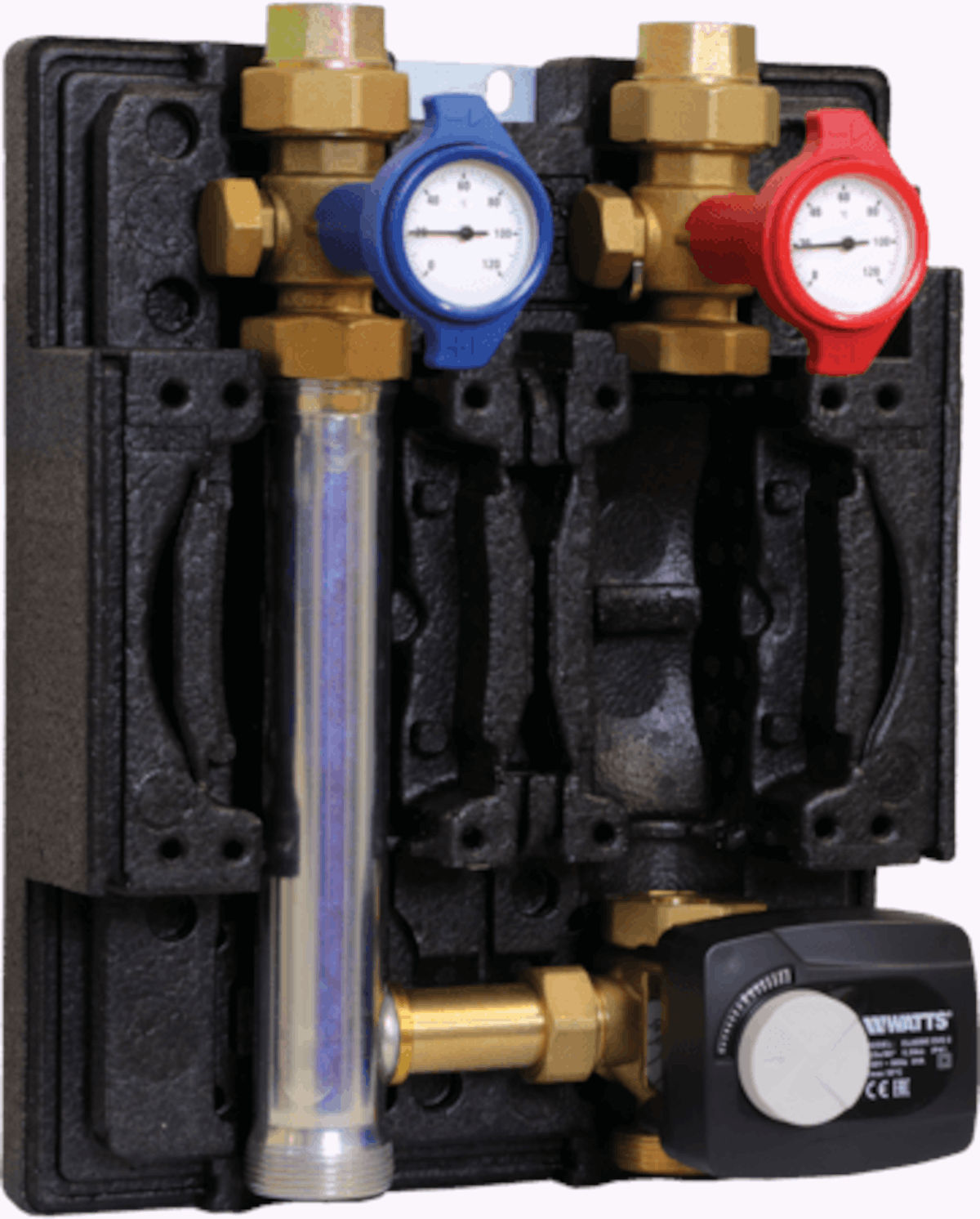

Pumpen-Mischergruppe FlowBox HKM32Kompakte Pumpen - Mischergruppe für gemischte Heizkreise. 3-teilige patentierte EPP-Isolierschale, Wärmedämmung nach GEG. Inkl. Wandhalterung, Befestigung und 2 Verschraubungen.Produktmerkmale:Vorlauf: Multifunktions-Absperrarmatur mit Schwerkraftbremse, Thermometer 0-120 °C, Umwälzpumpe 180 mm, 3-Wege Mischer mit Stellmotor.Rücklauf: Multifunktions-Absperrarmatur, Thermometer 0-120 °C.› Download: Technische Daten FlowBox HKM32Technische Daten:Nennweite: DN32max. Betriebsdruck: 6 barBetriebstemperatur: +2 - +90°Cempfohlener Einsatzbereich (bei DT=20K, Dp=100mbar)max. 81 kW (DN32)alle Anschlüsse: flachdichtendAchsabstand: 125 mmPumpenbaulänge: 180 mmAbmessungen mit Isolierung (B x H x T): 300 mm x 370 mm x 240 mmWasser oder Wasser-Glykolgemische gemäß VDI 2035/ÖNORM H 5195Kugelhähne: Gehäuse, Spindel und Überwurfmutter aus MessingHinweis:Bitte beachten Sie, dass die Umwälzpumpe nicht im Lieferumfang enthalten ist. Diese muss separat bestellt werden.
