alpha innotec EDH 32/160 Gummimanschette für KG-Rohr DN160

Versand per Spedition

Verbindungsleitung zur Außeneinheit alpha innotec HVLD 32/8 als gedämmtes Doppelrohr DN 25Hydraulische Verbindung zwischen Außeneinheit und GebäudeDie alpha innotec HVLD 32/8 ist eine hydraulische Verbindungsleitung für Luft/Wasser-Wärmepumpen in Außenaufstellung. Sie verbindet die Außeneinheit mit der Verrohrung im Gebäude und überbrückt die Strecke dazwischen als gedämmtes Rohrsystem. Die Leitung ist als Doppelrohr ausgeführt und führt zwei hydraulische Kunststoffleitungen in der Nennweite DN 25 in einem gemeinsamen Strang. Innerhalb des Sortiments von alpha innotec zählt sie zum Hydraulik-Zubehör.Aufbau und WerkstoffeBeide hydraulischen Leitungen bestehen aus PE-Xa, einem vernetzten Polyethylen für Heizungsrohre, und haben die Abmessung 32 x 2,9 mm. Die Kunststoffleitungen sind mit 25 mm Dämmung versehen. Zusätzlich gehören zwei Kunststoffwellrohre zum Rohrsystem, die für die Aufnahme von Elektroleitungen bestimmt sind.Verlegung und AnschlussDie Leitungen werden in einem bauseits verlegten KG-Rohr DN 160 geführt, das als Schutzrohr dient. Dieses KG-Rohr ist nicht Teil der Lieferung und wird auf der Baustelle bereitgestellt. Weil die Wellrohre für die Elektroleitungen Teil des Rohrsystems sind, verlaufen hydraulische und elektrische Verbindung gemeinsam durch dieses Schutzrohr. Für das Anschließen der beiden Kunststoffleitungen liegen vier Übergangsverschraubungen 1″ bei.

Versand per Spedition

Verbindungsleitung zur Außeneinheit alpha innotec HVLD 32/14 als gedämmtes PE-Xa-DoppelrohrHydraulische Verbindung zwischen Wärmepumpe und GebäudeDie alpha innotec HVLD 32/14 verbindet eine Luft/Wasser-Wärmepumpe in Außenaufstellung mit der Verrohrung im Gebäude. Als gedämmtes Rohrsystem in Doppelrohrausführung vereint sie zwei hydraulische Kunststoffleitungen, sodass beide Rohre gemeinsam in einem Strang zwischen Außeneinheit und Haus verlaufen. Die Leitung gehört zum Hydraulik-Zubehör von alpha innotec.Aufbau und WerkstoffeBeide Rohre bestehen aus PE-Xa, einem vernetzten Polyethylen für Heizungsrohre, und haben die Abmessung 32 mm x 2,9 mm. Eine Dämmung von 25 mm umgibt die Rohre, sodass das Wasser auf dem Weg zwischen Außeneinheit und Gebäude weniger Wärme an die Umgebung abgibt.Zum Rohrsystem gehören außerdem zwei Kunststoffwellrohre unterschiedlicher Größe für Elektroleitungen. Die elektrischen Leitungen zur Außeneinheit laufen darin zusammen mit den hydraulischen Leitungen im selben Strang, sodass Hydraulik und Elektrik gemeinsam verlegt werden.Verlegung im Schutzrohr und AnschlussGeführt werden die Leitungen in einem KG-Rohr DN 160, das als Schutzrohr dient und bauseits verlegt wird. Dieses Rohr gehört nicht zur Verbindungsleitung und ist bei der Planung der Leitungsführung zwischen Wärmepumpe und Gebäude vorzusehen.Übergangsverschraubungen 1″ stellen den Übergang von den PE-Xa-Rohren auf die weiterführende Verrohrung her.

Versand per Spedition

Verbindungsleitung zur Außeneinheit von alpha innotec: HVLD 32/20 als gedämmtes PE-Xa-DoppelrohrVerbindung zwischen Wärmepumpe und GebäudeDie alpha innotec HVLD 32/20 stellt die hydraulische Verbindung zwischen einer Luft/Wasser-Wärmepumpe in Außenaufstellung und der Verrohrung im Gebäude her. Sie gehört zum Hydraulik-Zubehör von alpha innotec und ist als gedämmtes Rohrsystem aufgebaut, das neben den wasserführenden Rohren auch Platz für die Elektroleitungen bietet.Rohre, Dämmung und KabelführungDie Leitung ist in Doppelrohrausführung gefertigt. Beide hydraulischen Rohre bestehen aus PE-Xa, einem peroxidvernetzten Polyethylen, und haben die Abmessung 32 mm x 2,9 mm. Eine 25 mm starke Dämmung umgibt die Rohre und verringert Wärmeverluste auf dem Weg zwischen Außeneinheit und Gebäude.Für die Elektroleitungen sind zwei Kunststoffwellrohre mit unterschiedlichem Innendurchmesser in das Rohrsystem eingebunden. Die elektrische Verbindung zur Außeneinheit wird damit im selben Strang wie die Hydraulik geführt und verläuft getrennt von den wasserführenden Rohren.Verlegung und AnschlussDie Leitungen müssen in einem bauseits verlegten KG-Rohr DN 160 geführt werden. Dieses KG-Rohr ist vor Ort bereitzustellen und gehört nicht zur Lieferung. Angeschlossen wird in DN 25 mit 1″, und vier Übergangsverschraubungen 1″ werden mitgeliefert.

Versand per Spedition

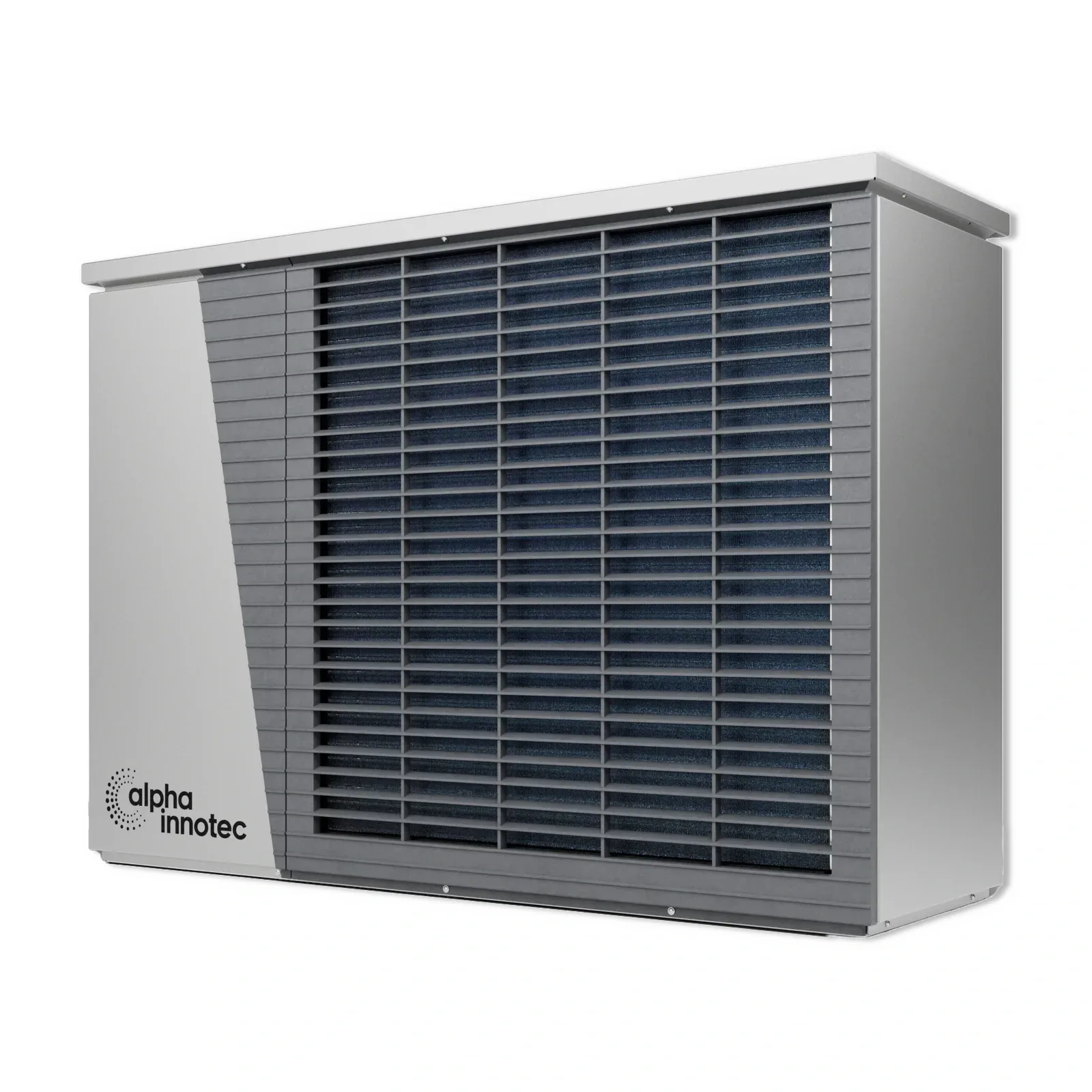

Luft/Wasser-Wärmepumpe Hybrox 5 von alpha innotec zur Außenaufstellung mit KühlfunktionHeizen und Kühlen mit einem GerätDie Hybrox 5 gehört zur Hybrox Luft/Wasser-Wärmepumpen-Serie von alpha innotec und ist eine anschlussfertige Wärmepumpe für die Außenaufstellung. Sie nutzt die Außenluft als Wärmequelle und gibt die gewonnene Wärme an das Heizungswasser ab. Da der Kältekreis reversibel ausgeführt ist, heizt das Gerät im Winter und kühlt im Sommer aktiv. Die Funktionen Trinkwarmwasser, Photovoltaik, Solarthermie und Schwimmbad sind jeweils mit passendem Zubehör möglich.Effizienz und GeräuschverhaltenIn der Raumheizung erreicht die Hybrox 5 die Energieeffizienzklasse A+++ bei 35 °C und A++ bei 55 °C. Die jahreszeitbedingte Leistungszahl SCOP liegt bei 35 °C bei 4,75. Ein frequenzgeregelter Verdichter mit wärmebedarfsabhängiger Ansteuerung passt die Heizleistung dem jeweiligen Bedarf an, statt ständig zwischen Ein und Aus zu wechseln. Die Wärmepumpe arbeitet bis zu einer Außenlufttemperatur von -22 °C.Der Schallleistungspegel außen nach EN 12102 beträgt 45 dB(A). Der Verdichter ist schwingungs- und schallgedämpft, die zweifach pulverbeschichteten Stahlblechfassaden sind schallgedämmt. Im Silent Mode arbeitet die Wärmepumpe zu festgelegten Zeiten, etwa nachts, mit reduzierter Geräuschentwicklung.Aufbau und KältekreisDa die Hybrox 5 in Monoblock-Bauweise aufgebaut ist, müssen zwischen Innen- und Außenbereich keine Kältemittelleitungen verlegt werden, was die Installation vereinfacht. Gefüllt ist sie mit dem natürlichen Kältemittel R290, das ein sehr geringes Treibhauspotenzial hat. Der Kältekreis ist hermetisch geschlossen und muss bei der Installation weder geöffnet noch befüllt werden. Als Verflüssiger arbeitet ein wärmeisolierter Plattenwärmetauscher aus Edelstahl. Der Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen und wird von einem Axialventilator mit Außenluft beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr, sodass Eis am Verdampfer zügig entfernt wird und die Wärmepumpe danach wieder Wärme aus der Außenluft aufnehmen kann. Eine Hoch- und Niederdrucküberwachung sowie Sensoren zur Temperaturüberwachung kontrollieren den Kältekreis, ein Schaltkasten nimmt die Steuer- und Überwachungsorgane auf.Aufstellung, Regelung und AnschlussDie Hybrox 5 eignet sich für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen, die das Außengerät sicher und mit Abstand zum Boden tragen. Eine Heizungsumwälzpumpe und ein Heizstab gehören nicht zur Ausstattung des Geräts. Für den Betrieb wird zusätzlich weiteres Zubehör benötigt.Geregelt wird über die Reglerplattform Luxtronik 2.1, über die die gesamte Wärmepumpenanlage gesteuert und überwacht wird. Über die Schnittstelle SG Ready lässt sich der Betrieb von außen beeinflussen, etwa durch ein Energiemanagementsystem. Mit myUplink lassen sich Einstellungen und Betriebszustand per App oder Browser aus der Ferne abrufen, zusätzlich lässt sich der Betrieb über das Onlineportal heatpump24 einsehen.

Versand per Spedition

Luft/Wasser-Wärmepumpe Hybrox 8 von alpha innotec zum Heizen und Kühlen mit R290Heizen und Kühlen mit einem GerätDie alpha innotec Hybrox 8 gehört zur Luft/Wasser-Wärmepumpen-Serie Hybrox. Sie nimmt Wärme aus der Außenluft auf und gibt sie an das Heizungswasser ab. Empfohlen ist die Wärmepumpe für eine Gebäudeheizlast von 7-9 kW, und als Wärmequelle nutzt sie Außenluft bis -22 °C. Der Kältekreis ist reversibel, sodass dasselbe Gerät im Winter heizt und im Sommer aktiv kühlt. Als Kältemittel dient das natürliche R290 mit sehr geringem Treibhauspotenzial. Der Kältekreis ist hermetisch geschlossen und muss bei der Installation weder geöffnet noch befüllt werden.Die Trinkwarmwasserbereitung ist mit passendem Zubehör möglich. Ebenso lassen sich Photovoltaik, Solarthermie und die Schwimmbaderwärmung mit passendem Zubehör einbinden.Effizienz und GeräuschentwicklungIn der Raumheizung bei 35 °C erreicht die Hybrox 8 die Energieeffizienzklasse A+++. Die jahreszeitbedingte Leistungszahl SCOP beträgt bei 35 °C 4,69. Der frequenzgeregelte Verdichter wird wärmebedarfsabhängig angesteuert, sodass sich die Heizleistung dem jeweiligen Bedarf anpasst, statt ständig zwischen Ein und Aus zu wechseln.Der Verdichter ist schwingungs- und schallgedämpft, die Fassaden sind schallgedämmt. Außen liegt der Schallleistungspegel nach EN 12102 bei 46 dB(A). Mit dem Silent Mode arbeitet die Wärmepumpe zu festgelegten Zeiten, etwa nachts, mit reduzierter Geräuschentwicklung.Aufbau und WerkstoffeDie Hybrox 8 ist anschlussfertig und in Monoblock-Bauweise ausgeführt. Zwischen Innen- und Außenbereich müssen daher keine Kältemittelleitungen verlegt werden, was die Installation vereinfacht. Die Fassaden bestehen aus zweifach pulverbeschichtetem Stahlblech. Als Verflüssiger arbeitet ein wärmeisolierter Plattenwärmetauscher aus Edelstahl. Der Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen und wird von einem Axialventilator mit Luft beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr, sodass Eis am Verdampfer zügig entfernt wird und die Wärmepumpe danach wieder Wärme aus der Außenluft aufnimmt. Eine Hoch- und Niederdrucküberwachung, Sensoren zur Temperaturüberwachung und ein Schaltkasten mit Steuer- und Überwachungsorganen sichern den Betrieb des Kältekreises.Regelung, Vernetzung und EinbauGesteuert und überwacht wird die gesamte Anlage über die Reglerplattform Luxtronik 2.1. Über die SG-Ready-Schnittstelle lässt sich der Betrieb von außen beeinflussen, etwa durch ein Energiemanagementsystem. Mit myUplink lassen sich Einstellungen und Betriebszustand per App oder Browser aus der Ferne abrufen, zusätzlich steht das Onlineportal heatpump24 für den Fernzugriff bereit.Die Montage erfolgt an der Wand oder wandnah auf Bodenkonsolen, die das Gerät mit Abstand zum Boden tragen. Abgesichert wird über einen Fehlerstromschutzschalter Typ B. Ein Heizstab und eine Heizungsumwälzpumpe sind im Gerät nicht enthalten. Für den Betrieb wird zusätzlich weiteres Zubehör benötigt.

Versand per Paketdienst

alpha innotec Hydraulikzubehör IPW 1" – gedämmte Edelstahlwellrohre für Hybrox 5 und 8Das Anschlussset IPW 1" von alpha innotec ist hydraulisches Zubehör für die Hybrox 5 und 8. Es stellt die Verbindung zwischen der bauseitigen hydraulischen Verbindungsleitung und dem Verflüssiger her.Das Set besteht aus zwei Edelstahlwellrohren, die gedämmt ausgeführt sind. Die Wellrohre übernehmen die Schwingungsentkopplung zwischen Gerät und Rohrleitung, sodass Schwingungen nicht starr in die bauseitige Leitung übertragen werden. Werkstoff der Rohre ist Edelstahl, eine Dämmung umgibt die Wellrohre.Beide Rohre sind an jedem Ende mit einer Überwurfmutter 1" ausgestattet, sodass sich die Verbindung zum Verflüssiger und zur bauseitigen Leitung verschrauben lässt. Zum Set gehören außerdem vier Flachdichtungen für die Anschlüsse sowie eine Montageanleitung.

Versand per Paketdienst

Unterirdische Wanddurchführung WDF-UWW von alpha innotec für KG-Rohr DN 160 bis DN 200Leitungen unterirdisch ins Haus führenDie Wanddurchführung WDF-UWW von alpha innotec ist für die unterirdische Einführung eines KG-Rohres in das Gebäude ausgelegt. Die WDF-UWW gehört zur Systemlösung Hauseinführung und ist bei alpha innotec dem Zubehör für die Hydraulik zugeordnet. Das KG-Rohr, ein Kunststoffrohr für die Erdverlegung, verläuft im Erdreich bis zur Gebäudewand und wird dort durch die Wanddurchführung geführt. So gelangen die Leitungen abgedichtet durch die Wand ins Haus. Die Durchführung nimmt KG-Rohre von DN 160 bis DN 200 auf.Dicht gegen Druckwasser, Gas und RadonDie WDF-UWW ist druckwasserdicht bis 3 bar. Drückt Wasser aus dem Erdreich gegen die Wand, dringt es bis zu diesem Druck an der Durchführung nicht ins Gebäude ein. Darüber hinaus ist die Wanddurchführung gas- und radondicht, sodass an dieser Stelle weder Gas noch Radon aus dem Boden in die Räume gelangt. Geeignet ist sie für Gebäudetypen mit einer weißen Wanne.Einbau und passende KomponentenFür den Einbau wird die Wanddurchführung in eine Bohrung von 250 mm in der Gebäudewand eingesetzt, durch die das KG-Rohr ins Gebäude führt. Verwendet wird die WDF-UWW nur in Verbindung mit HVLD. Passend sind HVLD 32 sowie HVLD 40, jeweils mit dem dazugehörigen KG-Rohr.

Versand per Paketdienst

Montagezubehör von alpha innotec: Verkleidung VWKS für die Wandmontage mit WKSDie VWKS von alpha innotec ist eine Verkleidung für die vertikale Anbindeleitung und gehört zum Montagezubehör der Marke. Sie ist für die Wandmontage mit WKS bestimmt und deckt die senkrecht zum Gerät geführte Anbindeleitung ab. Die Leitung liegt dadurch nicht offen sichtbar. Als Konsole gehört sie zur Designverblendung des Gerätes.Das Gerät hängt bei dieser Montageart mit einem Bodenabstand von ca. 300 mm an der Wand. Die Verkleidung selbst misst 489 × 397 × 291 mm (Länge × Breite × Höhe, ohne Verpackung) und wiegt 2,8 kg.Mit WDF ist die VWKS nicht kombinierbar. Für die Planung ist deshalb entscheidend, dass die Wandmontage mit WKS erfolgt und nicht mit WDF.

Versand per Paketdienst

alpha innotec VBKS: Designverblendung als Montagezubehör für die Bodenmontage mit BKSDie VBKS von alpha innotec ist eine Konsole für die Designverblendung des Geräts und gehört zum Montagezubehör der Marke. Sie verkleidet die vertikale Anbindeleitung, wenn das Gerät per Bodenmontage mit BKS aufgestellt wird. Die senkrecht geführte Leitung liegt damit nicht offen, sondern verdeckt hinter der Verblendung.Bei dieser Montageart steht das Gerät mit einem Bodenabstand von ca. 300 mm. Die Verblendung selbst misst 1273 × 291 × 291 mm (Länge × Breite × Höhe, ohne Verpackung) und wiegt 5,3 kg.Eine Kombination mit WDF ist nicht möglich. Bei der Planung gehört die VBKS deshalb zur Bodenmontage mit BKS und nicht zu einer Montage mit WDF.

Versand per Spedition

Verbindungsleitung zur Außeneinheit HVLD 32/3 von alpha innotec als PE-Xa-Doppelrohr DN 25Hydraulische Verbindung zur AußeneinheitDie alpha innotec HVLD 32/3 stellt die hydraulische Verbindung zwischen einer Luft/Wasser-Wärmepumpe in Außenaufstellung und der Verrohrung im Gebäude her. Die Leitung gehört zum Hydraulik-Zubehör von alpha innotec und ist als gedämmtes Rohrsystem in Doppelrohrausführung aufgebaut. Beide hydraulischen Leitungen verlaufen so gemeinsam in einem Strang von der Außeneinheit bis zur Verrohrung im Gebäude.Rohre aus PE-Xa mit DämmungDie beiden Kunststoffleitungen bestehen aus PE-Xa, einem vernetzten Polyethylen für Heizungsrohre. Jedes Rohr hat die Dimension 32 mm x 2,9 mm und entspricht der Nennweite DN 25. Beide Rohre sind mit 25 mm Dämmung versehen, die Wärmeverluste auf dem Weg zwischen Außeneinheit und Gebäude verringert.Platz für die ElektroleitungenNeben den beiden hydraulischen Leitungen gehören zwei Kunststoffwellrohre für Elektroleitungen zum Rohrsystem. Die elektrischen Leitungen lassen sich damit gemeinsam mit der hydraulischen Verbindung zwischen Außeneinheit und Gebäude führen.Einbau und AnschlussDie Leitungen werden in einem KG-Rohr DN 160 geführt, das bauseits zu verlegen ist. Dieses KG-Rohr gehört nicht zum Lieferumfang und muss vor der Montage der HVLD 32/3 bereitliegen. Für den Anschluss der beiden Rohre liegen vier Übergangsverschraubungen 1″ bei.
