alpha innotec HVLD 32/3 hydraulische Verbindungsleitung DN 25 mit 25 mm Dämmung

Versand per Spedition

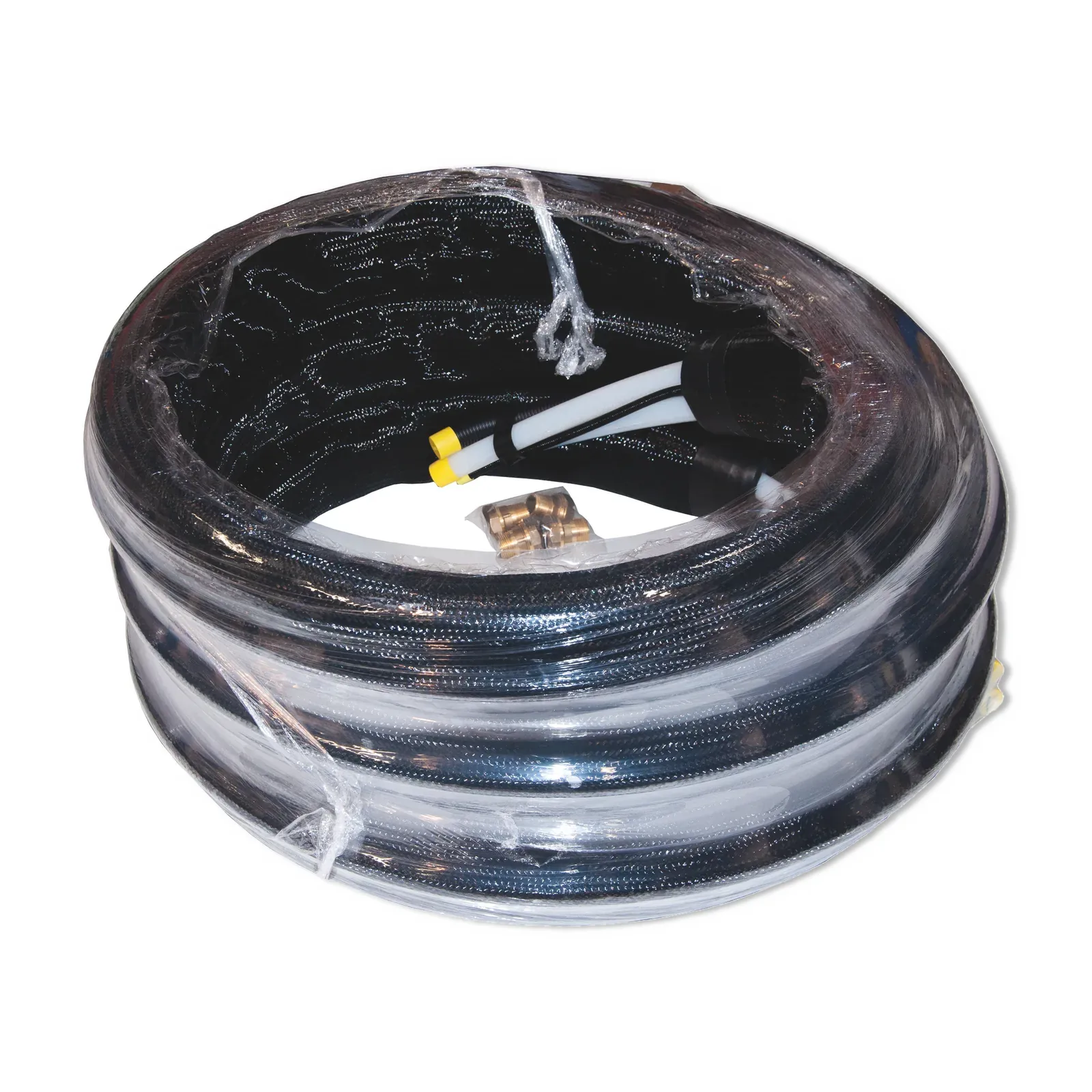

Verbindungsleitung zur Außeneinheit alpha innotec HVLD 32/8 als gedämmtes Doppelrohr DN 25Hydraulische Verbindung zwischen Außeneinheit und GebäudeDie alpha innotec HVLD 32/8 ist eine hydraulische Verbindungsleitung für Luft/Wasser-Wärmepumpen in Außenaufstellung. Sie verbindet die Außeneinheit mit der Verrohrung im Gebäude und überbrückt die Strecke dazwischen als gedämmtes Rohrsystem. Die Leitung ist als Doppelrohr ausgeführt und führt zwei hydraulische Kunststoffleitungen in der Nennweite DN 25 in einem gemeinsamen Strang. Innerhalb des Sortiments von alpha innotec zählt sie zum Hydraulik-Zubehör.Aufbau und WerkstoffeBeide hydraulischen Leitungen bestehen aus PE-Xa, einem vernetzten Polyethylen für Heizungsrohre, und haben die Abmessung 32 x 2,9 mm. Die Kunststoffleitungen sind mit 25 mm Dämmung versehen. Zusätzlich gehören zwei Kunststoffwellrohre zum Rohrsystem, die für die Aufnahme von Elektroleitungen bestimmt sind.Verlegung und AnschlussDie Leitungen werden in einem bauseits verlegten KG-Rohr DN 160 geführt, das als Schutzrohr dient. Dieses KG-Rohr ist nicht Teil der Lieferung und wird auf der Baustelle bereitgestellt. Weil die Wellrohre für die Elektroleitungen Teil des Rohrsystems sind, verlaufen hydraulische und elektrische Verbindung gemeinsam durch dieses Schutzrohr. Für das Anschließen der beiden Kunststoffleitungen liegen vier Übergangsverschraubungen 1″ bei.

Versand per Spedition

Verbindungsleitung zur Außeneinheit alpha innotec HVLD 32/14 als gedämmtes PE-Xa-DoppelrohrHydraulische Verbindung zwischen Wärmepumpe und GebäudeDie alpha innotec HVLD 32/14 verbindet eine Luft/Wasser-Wärmepumpe in Außenaufstellung mit der Verrohrung im Gebäude. Als gedämmtes Rohrsystem in Doppelrohrausführung vereint sie zwei hydraulische Kunststoffleitungen, sodass beide Rohre gemeinsam in einem Strang zwischen Außeneinheit und Haus verlaufen. Die Leitung gehört zum Hydraulik-Zubehör von alpha innotec.Aufbau und WerkstoffeBeide Rohre bestehen aus PE-Xa, einem vernetzten Polyethylen für Heizungsrohre, und haben die Abmessung 32 mm x 2,9 mm. Eine Dämmung von 25 mm umgibt die Rohre, sodass das Wasser auf dem Weg zwischen Außeneinheit und Gebäude weniger Wärme an die Umgebung abgibt.Zum Rohrsystem gehören außerdem zwei Kunststoffwellrohre unterschiedlicher Größe für Elektroleitungen. Die elektrischen Leitungen zur Außeneinheit laufen darin zusammen mit den hydraulischen Leitungen im selben Strang, sodass Hydraulik und Elektrik gemeinsam verlegt werden.Verlegung im Schutzrohr und AnschlussGeführt werden die Leitungen in einem KG-Rohr DN 160, das als Schutzrohr dient und bauseits verlegt wird. Dieses Rohr gehört nicht zur Verbindungsleitung und ist bei der Planung der Leitungsführung zwischen Wärmepumpe und Gebäude vorzusehen.Übergangsverschraubungen 1″ stellen den Übergang von den PE-Xa-Rohren auf die weiterführende Verrohrung her.

Versand per Spedition

Verbindungsleitung zur Außeneinheit von alpha innotec: HVLD 32/20 als gedämmtes PE-Xa-DoppelrohrVerbindung zwischen Wärmepumpe und GebäudeDie alpha innotec HVLD 32/20 stellt die hydraulische Verbindung zwischen einer Luft/Wasser-Wärmepumpe in Außenaufstellung und der Verrohrung im Gebäude her. Sie gehört zum Hydraulik-Zubehör von alpha innotec und ist als gedämmtes Rohrsystem aufgebaut, das neben den wasserführenden Rohren auch Platz für die Elektroleitungen bietet.Rohre, Dämmung und KabelführungDie Leitung ist in Doppelrohrausführung gefertigt. Beide hydraulischen Rohre bestehen aus PE-Xa, einem peroxidvernetzten Polyethylen, und haben die Abmessung 32 mm x 2,9 mm. Eine 25 mm starke Dämmung umgibt die Rohre und verringert Wärmeverluste auf dem Weg zwischen Außeneinheit und Gebäude.Für die Elektroleitungen sind zwei Kunststoffwellrohre mit unterschiedlichem Innendurchmesser in das Rohrsystem eingebunden. Die elektrische Verbindung zur Außeneinheit wird damit im selben Strang wie die Hydraulik geführt und verläuft getrennt von den wasserführenden Rohren.Verlegung und AnschlussDie Leitungen müssen in einem bauseits verlegten KG-Rohr DN 160 geführt werden. Dieses KG-Rohr ist vor Ort bereitzustellen und gehört nicht zur Lieferung. Angeschlossen wird in DN 25 mit 1″, und vier Übergangsverschraubungen 1″ werden mitgeliefert.

Versand per Spedition

Pufferspeicher mit Trinkwassererwärmung: alpha innotec MFS 1000S für Wärmepumpen und SolaranlagenHeizwasser und Trinkwarmwasser aus einem SpeicherDer alpha innotec MFS 1000S ist ein Multifunktionsspeicher für Heizungsanlagen mit Wärmepumpe, Solaranlage oder Festbrennstoffkessel. Er arbeitet als Pufferspeicher mit Trinkwarmwasserbereitung, sodass Heizwasser und Trinkwarmwasser aus einem Speicher bereitstehen. Der Nenninhalt Heizwasser beträgt 830 l. In der Funktion als Pufferspeicher gleicht der MFS 1000S Schwankungen zwischen erzeugter und abgenommener Wärme aus, und die Wärmepumpe läuft dadurch gleichmäßiger.Die Trinkwarmwasserbereitung erfolgt im Durchlaufprinzip über einen Hochleistungs-Durchlauferwärmer. Das Trinkwasser wird erst beim Zapfen erwärmt und nicht über längere Zeit bevorratet. Zum Speicher gehört ein Zirkulationsset. Über eine angeschlossene Zirkulation steht warmes Wasser an der Zapfstelle ohne lange Wartezeit bereit.Wärmepumpe, Solaranlage und Kessel kombinierenWärmepumpen bindet der MFS 1000S bis zu einem Heizwasservolumenstrom von max. 5,0 m³/h ein. Eine Solaranlage wird über einen integrierten Hochleistungs-Wärmetauscher angeschlossen. Weitere Anschlüsse nehmen einen Festbrennstoffkessel bis 15 kW oder einen Öl- oder Gaskessel auf. Außerdem besitzt der Speicher Anschlüsse für drei Elektroheizstäbe mit je maximal 9 kW.Aufbau und WerkstoffeSondereinbauteile sind auf eine thermohydraulische Schichtung des Speichers ausgelegt. Der Speicher ist aus Stahl gefertigt und von einer Ummantelung aus weichem Kunststoff umgeben.

Versand per Spedition

alpha innotec MFS 830S: Pufferspeicher mit Durchlauferwärmer und 769 l HeizwasserHeizwasser und Trinkwarmwasser aus einem SpeicherDer alpha innotec MFS 830S ist ein Multifunktionsspeicher für Heizungsanlagen mit Wärmepumpe, Solaranlage oder Festbrennstoffkessel. Er arbeitet als Pufferspeicher mit Trinkwarmwasserbereitung, sodass Heizwasser und Trinkwarmwasser aus einem einzigen Speicher kommen. Der Nenninhalt an Heizwasser beträgt 769 l. Als Puffer gleicht der Speicher Schwankungen zwischen erzeugter und abgenommener Wärme aus, und die Wärmepumpe läuft dadurch gleichmäßiger.Trinkwasser erst beim Zapfen erwärmtDie Trinkwarmwasserbereitung erfolgt im Durchlaufprinzip über einen Durchlauferwärmer. Das Trinkwasser wird so erst beim Zapfen erwärmt und nicht über längere Zeit bevorratet. Zum Lieferumfang gehört ein Zirkulationsset, mit dem sich eine Zirkulation einbinden lässt. Warmes Wasser steht dadurch an der Zapfstelle ohne lange Wartezeit bereit. Ebenfalls enthalten sind zwei Fühler für Brauchwasser und Heizung.Anschlüsse für weitere WärmeerzeugerDer Speicher bietet Anschlüsse für weitere Wärmeerzeuger. Eine Solaranlage wird über einen integrierten Wärmetauscher eingebunden. Weitere Anschlüsse sind für einen Festbrennstoffkessel bis 15 kW oder einen Öl- oder Gaskessel vorgesehen. Hinzu kommen Anschlüsse für zwei E-Heizstäbe mit jeweils maximal 9 kW. Die Wärme jedes angeschlossenen Erzeugers gelangt in denselben Speicher und steht damit für Heizung und Trinkwarmwasser zur Verfügung.Aufbau und WerkstoffeSondereinbauteile im Inneren sorgen für eine thermohydraulische Schichtung des Speicherinhalts. Der Speicher ist aus Stahl gefertigt. Außen umgibt ihn eine Ummantelung aus weichem Kunststoff.

Versand per Paketdienst

Hydraulikzubehör von alpha innotec: Sicherheitspaket SPS 35 mit Manometer und EntlüfterDas Sicherheitspaket Sekundär SPS 35 gehört zum Hydraulikzubehör von alpha innotec und stellt Ausdehnungsgefäß, Wandhalterung, Kappenventil und Sicherheitsbaugruppe in einer Lieferung zusammen. Kern des Pakets ist ein Ausdehnungsgefäß mit 35 l Inhalt. Es fängt die Volumenänderung des Heizwassers ab, sodass der Druck im Heizsystem beim Aufheizen im zulässigen Bereich bleibt.Befestigt wird das Ausdehnungsgefäß mit der mitgelieferten Wandhalterung, die es über ein Spannband an der Wand hält. Ein Kappenventil gehört ebenfalls zum Paket.Die Sicherheitsbaugruppe vereint drei Bauteile: Sicherheitsventil, Manometer und automatischen Entlüfter. Das Manometer zeigt den Druck an, sodass er sich direkt ablesen lässt. Der automatische Entlüfter führt Luft selbsttätig ab. Weil alle Komponenten gemeinsam geliefert werden, entfällt das Zusammenstellen einzelner Teile.

Versand per Spedition

Wandkonsole WKS von alpha innotec: Montagezubehör zur Wandbefestigung der WärmepumpeDie Konsole WKS von alpha innotec dient zur Aufstellung einer Wärmepumpe. Sie ist für die Wandbefestigung ausgelegt, sodass die Wärmepumpe an einer Wand montiert werden kann. Im Programm von alpha innotec zählt die WKS zum Montagezubehör für Wärmepumpen.

Versand per Spedition

Pufferspeicher alpha innotec TPS 200 zur Paralleleinbindung in WärmepumpenanlagenWärmepumpenkreis und Heizkreis hydraulisch getrenntDer alpha innotec TPS 200 ist ein Trennpufferspeicher zur Paralleleinbindung in Wärmepumpenanlagen. Vorgesehen ist er für monovalente, bivalente und monoenergetische Anlagen. Der Speicher trennt den Kreis der Wärmepumpe vom Heizkreis, sodass beide hydraulisch unabhängig voneinander arbeiten. Zugleich bevorratet er Heizwasser, sein Nenninhalt beträgt 200 l.Der TPS 200 gehört zum Speicherzubehör von alpha innotec. Er ist in die Energieeffizienzklasse B eingestuft.Stahlbehälter mit eingeschäumter IsolierungDer Behälter besteht aus Stahl und ist mit einer 45 mm starken Isolierung aus PU-Weichschaum eingeschäumt. Sie wirkt Wärmeverlusten des bevorrateten Heizwassers entgegen. Darüber sitzt ein isolierter Außenmantel mit kaschierter PVC-Folie. Die Ummantelung aus weichem Kunststoff ist in Silbergrau gehalten.Anschlüsse für Heizwasser, Heizstab und FühlerDas Heizwasser wird über vier Muffen 1 ½" IG angeschlossen. Eine weitere Muffe 1½" IG ist für Heizstäbe vorgesehen. Mit einem eingesetzten Heizstab lässt sich das Heizwasser im Speicher zusätzlich erwärmen. Zwei Muffen ½" IG nehmen Fühler auf, ein Fühler wird mitgeliefert. Alle Muffen sind mit Innengewinde ausgeführt, in das sich die Anschlussverschraubungen eindrehen lassen. Insgesamt verfügt der Behälter damit über sieben Muffen.
