alpha innotec EHZ 75 Heizstab 7,5 kW 400 V R 1½″ für Pufferspeicher
Produktvorteile:
- Elektroheizstab mit 7,5 kW Leistung zum zusätzlichen elektrischen Nachheizen im Pufferspeicher
- Geeignet für die Trennpufferspeicher TPSK 500, TPS 750, TPS 1000, TPSK 1000, TPS 1500 und TPSK 1500
- Passend für die Multifunktions-Trinkwarmwasserspeicher MFS 600S, MFS 830S und MFS1000S von alpha innotec
- Betriebsthermostat und Sicherheitsthermostat sind im Heizstab bereits eingebaut
- Einbau über Anschluss R 1½″ mit 600 mm Eintauchtiefe, elektrisch an 3~N / PE / 400 V / 50 Hz
309,00 €*
Versand per Paketdienst
Lieferzeit 3-5 Arbeitstage
Heizstab EHZ 75 von alpha innotec mit 7,5 kW und R 1½″ für Pufferspeicher
Elektrisch nachheizen im Pufferspeicher
Der alpha innotec EHZ 75 ist ein Elektroheizstab mit einer Leistung von 7,5 kW, der als Tauchheizkörper direkt in den Speicher eingesetzt wird. Dort erwärmt er das Wasser unmittelbar mit Strom, sodass bei Bedarf zusätzlich elektrisch nachgeheizt werden kann. Vorgesehen ist der Heizstab für Pufferspeicher von alpha innotec, und zwar für Trennpufferspeicher ebenso wie für Multifunktions-Trinkwarmwasserspeicher.
Passende Speicher von alpha innotec
Unter den Trennpufferspeichern eignet sich der EHZ 75 für die Modelle TPSK 500, TPS 750, TPS 1000, TPSK 1000, TPS 1500 und TPSK 1500. Bei den Multifunktions-Trinkwarmwasserspeichern passt er zu MFS 600S, MFS 830S und MFS1000S. Derselbe Heizstab lässt sich damit in mehreren Speichermodellen von alpha innotec einsetzen.
Thermostate im Heizstab
Der EHZ 75 ist mit einem Betriebsthermostat und einem Sicherheitsthermostat ausgestattet. Beide Thermostate gehören zum Heizstab selbst und müssen nicht als eigene Bauteile beschafft werden.
Einbau und elektrischer Anschluss
In den Speicher eingesetzt wird der Heizstab über seinen Anschluss R 1½″. Er ragt mit einer Eintauchtiefe von 600 mm in den Speicher hinein, ein Maß, das zum Speicher und zu seiner Einbauöffnung passen muss. Die unbeheizte Länge beträgt 100 mm. Elektrisch angeschlossen wird der EHZ 75 an 3~N / PE / 400 V / 50 Hz.
| Produkttyp | Heizstab - Pufferspeicher |
|---|---|
| Betriebsspannung | 3~N / PE / 400 V / 50 Hz |
| Anschluss | R 1½″ |
| Abmessungen | 735 × 95 × 90 mm (Länge × Breite × Höhe, ohne Verpackung) |
| Maße mit Verpackung | 790 × 100 × 100 mm (Länge × Breite × Höhe) |
| Bruttogewicht | 1,43 kg |
Im Lieferumfang enthalten:
- 1 x Heizstab EHZ 75
Passend dazu
Versand per Spedition
Luft/Wasser-Wärmepumpe alpha innotec Hybrox 11 zum Heizen und Kühlen mit Kältemittel R290Heizen und Kühlen mit einem GerätDie Hybrox 11 gehört zur Hybrox Luft/Wasser-Wärmepumpen-Serie von alpha innotec und gewinnt Wärme aus der Außenluft, die sie an das Heizungswasser abgibt. Der Kältekreis ist reversibel, sodass ein einziges Gerät im Winter heizt und im Sommer aktiv kühlt. Die Raumheizung erreicht bei 35 °C und bei 55 °C jeweils die Energieeffizienzklasse A+++, und der SCOP bei 35 °C beträgt 5. Betrieben werden kann die Wärmepumpe bis zu einer Außenlufttemperatur von -22 °C. Der frequenzgeregelte Verdichter wird wärmebedarfsabhängig angesteuert, sodass sich die Heizleistung dem jeweiligen Bedarf anpasst, statt ständig zwischen Ein und Aus zu wechseln. Mit passendem Zubehör sind außerdem die Trinkwarmwasserbereitung sowie die Funktionen für Photovoltaik, Solarthermie und Schwimmbad möglich.Natürliches Kältemittel im geschlossenen KältekreisDie Wärmepumpe ist mit dem natürlichen Kältemittel R290 gefüllt, das ein sehr geringes Treibhauspotenzial hat. Der Kältekreis ist hermetisch geschlossen und muss bei der Installation weder geöffnet noch befüllt werden. Durch die Monoblock-Bauweise liegt der gesamte Kältekreis in einer Geräteeinheit, sodass zwischen Innen- und Außenbereich keine Kältemittelleitungen zu verlegen sind. Der Verdichter ist schwingungs- und schallgedämpft. Als Verflüssiger dient ein wärmeisolierter Plattenwärmetauscher aus Edelstahl. Der Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen, ein Axialventilator führt ihm die Außenluft zu. Die Abtauung erfolgt durch Kreislaufumkehr, sodass Eis am Verdampfer zügig entfernt wird und die Wärmepumpe danach wieder Wärme aus der Außenluft aufnimmt. Eine Hoch- und Niederdrucküberwachung sowie Sensoren zur Temperaturüberwachung kontrollieren den Kältekreis. Steuer- und Überwachungsorgane sind in einem Schaltkasten zusammengefasst.Aufstellung im AußenbereichDie Hybrox 11 wird im Freien aufgestellt und eignet sich für die wandnahe Bodenaufstellung. Die Fassaden aus Stahlblech sind zweifach pulverbeschichtet und schallgedämmt. Der Schallleistungspegel nach EN 12102 liegt bei 49 dB(A). Im Silent Mode arbeitet die Wärmepumpe zu festgelegten Zeiten, etwa nachts, mit reduzierter Geräuschentwicklung. Die Wärmepumpe ist anschlussfertig ausgeführt. Ein Heizstab und eine Heizungsumwälzpumpe sind im Gerät nicht enthalten. Für den Betrieb wird zusätzlich weiteres Zubehör benötigt.Regelung und FernzugriffDie Reglerplattform Luxtronik 2.1 steuert und überwacht die gesamte Wärmepumpenanlage über einen Regler. Über die SG-Ready-Schnittstelle lässt sich der Betrieb von außen beeinflussen, etwa durch ein Energiemanagementsystem. Einstellungen und Betriebszustand sind über myUplink per App oder Browser aus der Ferne abrufbar, zusätzlich lässt sich der Betrieb über das Onlineportal heatpump24 einsehen.
Versand per Spedition
Luft/Wasser-Wärmepumpe alpha innotec Hybrox 16 mit A+++ und frequenzgeregeltem VerdichterHeizen und Kühlen mit einem GerätDie Hybrox 16 gehört zur Hybrox-Serie von alpha innotec, die für Neubau und Sanierung gedacht ist. Die Wärmepumpe nimmt Wärme aus der Außenluft auf und gibt sie an das Heizungswasser ab. Weil der Kältekreis reversibel ist, heizt dasselbe Gerät im Winter und kühlt im Sommer aktiv. Trinkwarmwasserbereitung, Photovoltaik, Solarthermie und Schwimmbad lassen sich mit passendem Zubehör einbinden. Als Wärmequelle nutzt die Hybrox 16 Außenluft bis hinab zu -22 °C.Für die Raumheizung ist die Wärmepumpe bei 35 °C und bei 55 °C in die Energieeffizienzklasse A+++ eingestuft. Bei 35 °C erreicht sie eine jahreszeitbedingte Leistungszahl SCOP von 4,95.Kältekreis und VerdichterDie Wärmepumpe ist anschlussfertig in Monoblock-Bauweise aufgebaut, der gesamte Kältekreis sitzt im Gerät. Kältemittelleitungen zwischen Innen- und Außenbereich entfallen deshalb, was die Installation vereinfacht. Der Kältekreis ist hermetisch geschlossen und mit dem natürlichen Kältemittel R290 gefüllt, dessen Treibhauspotenzial sehr gering ist. Bei der Installation muss er weder geöffnet noch befüllt werden.Im Kältekreis arbeitet ein frequenzgeregelter, schwingungs- und schallgedämpfter Verdichter mit wärmebedarfsabhängiger Ansteuerung. Die Heizleistung folgt damit dem jeweiligen Wärmebedarf, statt ständig zwischen Ein und Aus zu wechseln. Als Verflüssiger dient ein wärmeisolierter Plattenwärmetauscher aus Edelstahl. Der Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen und wird von einem Axialventilator mit Außenluft beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr, sodass Eis am Verdampfer zügig verschwindet und die Wärmepumpe danach wieder Wärme aus der Außenluft aufnehmen kann.Aufstellung und AnschlussDie Hybrox 16 wird außen aufgestellt und eignet sich für die wandnahe Bodenaufstellung. Die Fassaden bestehen aus zweifach pulverbeschichtetem Stahlblech und sind schallgedämmt, der Schallleistungspegel nach EN 12102 beträgt 46 dB(A). Im Silent Mode läuft die Wärmepumpe zu festgelegten Zeiten, etwa nachts, mit reduzierter Geräuschentwicklung. Abgesichert wird sie über einen Fehlerstromschutzschalter Typ B. Ein Heizstab und eine Heizungsumwälzpumpe sind nicht integriert. Für den Betrieb wird zusätzliches Zubehör benötigt.Regelung und FernzugriffDie Regelung übernimmt die Reglerplattform Luxtronik 2.1, über die die gesamte Wärmepumpenanlage gesteuert und überwacht wird. Über die SG-Ready-Schnittstelle lässt sich der Betrieb von außen beeinflussen, etwa durch ein Energiemanagementsystem. Mit myUplink sind Einstellungen und Betriebszustand per App oder Browser aus der Ferne abrufbar, zusätzlich steht das Onlineportal heatpump24 für den Fernzugriff bereit.
Versand per Paketdienst
Witterungsgeführtes Regelungszubehör für Wärmepumpen: alpha innotec Wandregler WR mit Luxtronik 2.1Heizen nach AußentemperaturDer Wandregler WR von alpha innotec ist ein witterungsgeführter Heizungs- und Wärmepumpenregler im Wandgehäuse und für die Aufstellung im Innenbereich vorgesehen. Integriert ist der Heizungsregler Luxtronik 2.1, sodass die gesamte Wärmepumpenanlage über einen einzigen Regler gesteuert und überwacht wird. Ein Außentemperaturfühler wird mitgeliefert. Die Vorlauftemperatur folgt automatisch der Außentemperatur, ohne dass von Hand nachgeregelt werden muss, und eine automatische Heizgrenzfunktion ist ebenfalls an Bord. Den Verdichter der Wärmepumpe steuert der Regler laufzeitoptimiert und abhängig vom Wärmebedarf an.Betriebsarten, Mischkreis und WarmwasserAlle Betriebsarten lassen sich einzeln programmieren. Der Regler übernimmt die Ansteuerung mehrerer Wärmeerzeuger und eines Mischkreises, dessen Temperatur unabhängig von den übrigen Kreisen geregelt wird und der als Lade-, Entlade- oder Kühlkreis dient. Für die Trinkwarmwasserbereitung steht eine Schnellladefunktion zur Verfügung, für Zeiten der Abwesenheit eine Urlaubszeitfunktion.Umwälzpumpe, Durchflusssensor und ProgrammeZum Wandregler gehören eine Hocheffizienz-Umwälzpumpe, die das Heizwasser im Heizkreis in Umlauf hält, und ein Durchflusssensor. Ein Pumpenoptimierungsprogramm, ein Entlüftungsprogramm und ein Estrichausheizprogramm zählen zur Ausstattung des Reglers. Ein Betriebsstundenzähler ist vorhanden. Außerdem bietet der Wandregler eine Wärmemengenerfassung, die nicht für die Betriebskostenabrechnung vorgesehen ist.Bedienung, Diagnose und VernetzungBedient wird der Regler über ein Vollgrafikdisplay mit Menüführung, die mehrere Sprachen unterstützt. Bei der Einrichtung der Anlage unterstützt ein Inbetriebnahme-Assistent. Ein Fehlerdiagnoseprogramm mit Fehlerspeicher hält aufgetretene Störungen fest, sodass sie sich auch im Nachhinein auswerten lassen. Die Datenloggerfunktion zeichnet Betriebsdaten auf. Der Regler ist netzwerkfähig, verfügt über eine USB-Schnittstelle und ist erweiterungsfähig.
Versand per Paketdienst

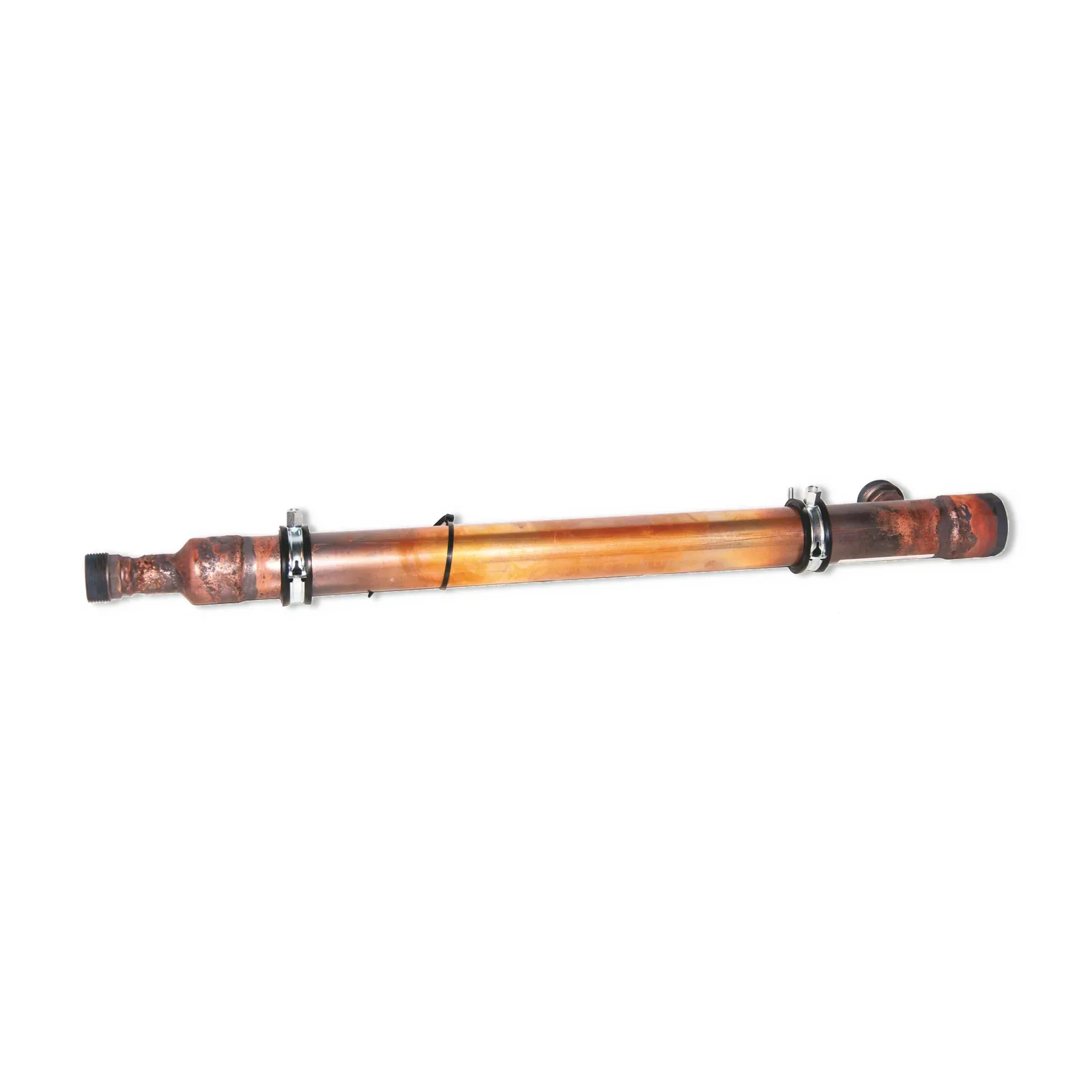

Rohrbaugruppe ZHZ von alpha innotec zur Aufnahme eines Heizstabs R 1½″Die ZHZ von alpha innotec ist eine Rohrbaugruppe, die einen Elektroheizstab aufnimmt und der Erwärmung von Heizwasser dient. Sie gehört zum Speicherzubehör von alpha innotec und ist für die Ladeseite vorgesehen. Der Heizstab selbst wird nicht mitgeliefert und separat ausgewählt.In die Baugruppe wird ein Heizstab R 1½″ eingesetzt. Sie eignet sich für Elektroheizstäbe bis zu einer maximalen Eintauchtiefe von 700 mm. Entscheidend bei der Auswahl ist also die Länge, mit der der Heizstab in die Baugruppe hineinragt. Passende Typen sind EHZI 45, EHZ 60, EHZ 75 und EHZ 90. Mit eingesetztem Heizstab lässt sich das Heizwasser bei Bedarf zusätzlich elektrisch erwärmen.In die Anlage eingebunden wird die Rohrbaugruppe über einen Heizwasseranschluss 1¼″ AG.
Versand per Spedition
Pufferspeicher alpha innotec TPS 200 zur Paralleleinbindung in WärmepumpenanlagenWärmepumpenkreis und Heizkreis hydraulisch getrenntDer alpha innotec TPS 200 ist ein Trennpufferspeicher zur Paralleleinbindung in Wärmepumpenanlagen. Vorgesehen ist er für monovalente, bivalente und monoenergetische Anlagen. Der Speicher trennt den Kreis der Wärmepumpe vom Heizkreis, sodass beide hydraulisch unabhängig voneinander arbeiten. Zugleich bevorratet er Heizwasser, sein Nenninhalt beträgt 200 l.Der TPS 200 gehört zum Speicherzubehör von alpha innotec. Er ist in die Energieeffizienzklasse B eingestuft.Stahlbehälter mit eingeschäumter IsolierungDer Behälter besteht aus Stahl und ist mit einer 45 mm starken Isolierung aus PU-Weichschaum eingeschäumt. Sie wirkt Wärmeverlusten des bevorrateten Heizwassers entgegen. Darüber sitzt ein isolierter Außenmantel mit kaschierter PVC-Folie. Die Ummantelung aus weichem Kunststoff ist in Silbergrau gehalten.Anschlüsse für Heizwasser, Heizstab und FühlerDas Heizwasser wird über vier Muffen 1 ½" IG angeschlossen. Eine weitere Muffe 1½" IG ist für Heizstäbe vorgesehen. Mit einem eingesetzten Heizstab lässt sich das Heizwasser im Speicher zusätzlich erwärmen. Zwei Muffen ½" IG nehmen Fühler auf, ein Fühler wird mitgeliefert. Alle Muffen sind mit Innengewinde ausgeführt, in das sich die Anschlussverschraubungen eindrehen lassen. Insgesamt verfügt der Behälter damit über sieben Muffen.
Versand per Spedition
Pufferspeicher für Wärmepumpen: alpha innotec TPS 500.1 mit 472 l und ParalleleinbindungWärmepumpe und Heizkreis hydraulisch getrenntDer TPS 500.1 von alpha innotec ist ein Trennpufferspeicher für Wärmepumpenanlagen, der parallel in die Anlage eingebunden wird. Vorgesehen ist er für monovalente, bivalente und monoenergetische Wärmepumpenanlagen. Als Bindeglied zwischen Wärmepumpe und Heizkreis trennt er beide Kreise hydraulisch, sodass Wärmepumpenkreis und Heizkreis unabhängig voneinander arbeiten. Der Behälter hält dafür 472 l Heizwasser als Vorrat bereit.Einbau und AnschlüsseFür die Heizwasserseite stehen 8 Muffen 2″ IG zur Verfügung, an denen der Kreis der Wärmepumpe und der Heizkreis angeschlossen werden. Zusätzlich besitzt der Speicher 3 Muffen 1 ½″ IG für Heizstäbe, sodass sich bei Bedarf Heizstäbe in den Behälter einsetzen lassen. Eine Entleerung gehört ebenfalls zur Ausstattung. Über sie lässt sich das Heizwasser aus dem Behälter ablassen.Aufbau und WärmedämmungDer Behälter besteht aus Stahl und ist mit einer 80mm starken Isolierung aus PU-Weichschaum eingeschäumt. Nach außen schließt ein isolierter Außenmantel mit kaschierter PVC-Folie den Speicher ab. Die Ummantelung besteht aus weichem Kunststoff und ist in Silbergrau gehalten. Die Wärmedämmung ist Bestandteil des Speichers und muss nicht gesondert beschafft werden. Sie verringert die Wärmeabgabe des gespeicherten Heizwassers an die Umgebung. Der TPS 500.1 erreicht die Energieeffizienzklasse B.
Versand per Paketdienst
Hydraulikzubehör alpha innotec PHZ 2: Pumpenbaugruppe DN 25 für den HeizkreisDie PHZ 2 von alpha innotec ist eine Pumpenbaugruppe für das Heizungssystem und übernimmt dort die Aufgabe einer Entladebaugruppe. Kern der Baugruppe ist die Umwälzpumpe 25-70, die für den Umlauf des Heizwassers im Heizkreis sorgt. Außerdem gehören Absperrungen, ein Pumpenkugelhahn und eine Schwerkraftbremse zur Baugruppe.Thermometer mit Absperrfunktion zeigen die Temperatur direkt an der Baugruppe an, sodass sie ohne Umweg ablesbar ist. Die Leitungen bestehen aus Kupferrohr, die Bauteile sind aus Messing gefertigt und mit EPDM-Dichtungen abgedichtet. Isolierschalen aus EPP umschließen die Baugruppe.Die PHZ 2 wird an der Wand montiert, die Wandhalterung ist Teil der Baugruppe. Die Anschlüsse sind flachdichtend ausgeführt. Für Kühlung ist die Baugruppe nicht geeignet und wird im Heizkreis eingesetzt.
Versand per Paketdienst
Hydraulikzubehör von alpha innotec: Sicherheitspaket SPS 50 mit Ausdehnungsgefäß und SicherheitsbaugruppeDas SPS 50 von alpha innotec ist ein Sicherheitspaket Sekundär aus dem Hydraulikzubehör der Marke. Ausdehnungsgefäß, Wandhalterung, Kappenventil und Sicherheitsbaugruppe kommen gemeinsam in einem Paket, sodass die Bauteile nicht einzeln zusammengestellt werden müssen.Zum Paket gehört ein Ausdehnungsgefäß mit 50 l. Es nimmt die Volumenänderung des Wassers beim Erwärmen auf, sodass der Druck im Heizsystem beim Aufheizen im zulässigen Bereich bleibt. Für die Befestigung an der Wand liegt eine Wandhalterung in Form eines Spannbands bei. Ergänzt wird das Paket durch ein Kappenventil.Die Sicherheitsbaugruppe fasst Sicherheitsventil, Manometer und automatischen Entlüfter in einer Baugruppe zusammen. Das Sicherheitsventil öffnet bei unzulässigem Überdruck. Am Manometer lässt sich der Anlagendruck ablesen, und der automatische Entlüfter führt Luft selbsttätig ab.
Ähnliche Artikel
Versand per Paketdienst

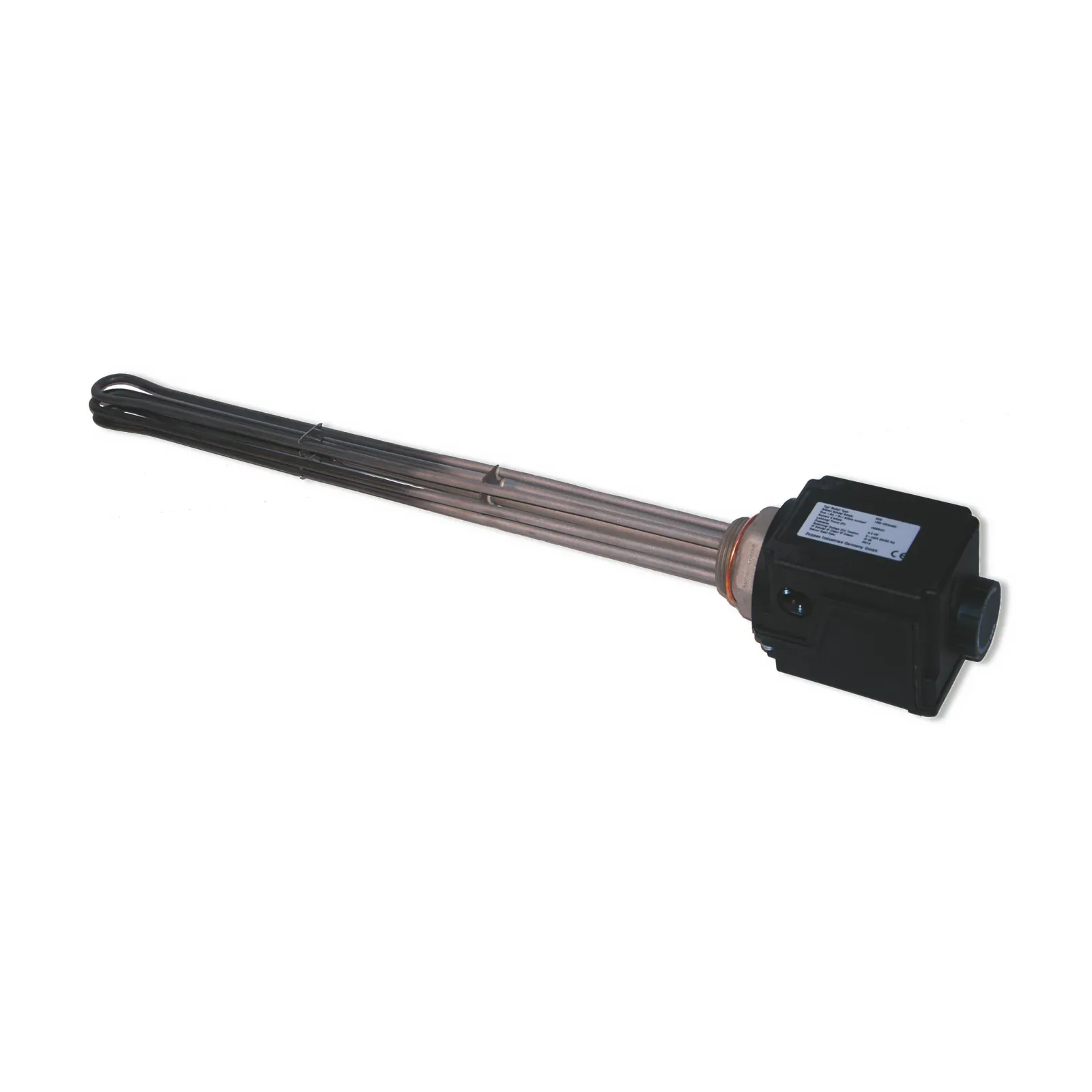

Heizstab alpha innotec EHZ 60 mit Betriebs- und Sicherheitsthermostat für PufferspeicherElektrisch nachheizen im SpeicherDer EHZ 60 ist ein Tauchheizkörper von alpha innotec mit einer Heizleistung von 6,0 kW. Er wird in den Speicher eingeschraubt und erwärmt das Wasser dort direkt mit Strom, sodass bei Bedarf zusätzlich elektrisch nachgeheizt werden kann. In einem Pufferspeicher erwärmt er so unmittelbar das dort bevorratete Heizwasser.Temperaturregelung und ÜberhitzungsschutzDer Heizstab ist mit einem Betriebsthermostat und einem Sicherheitsthermostat ausgestattet. Der Betriebsthermostat regelt den Heizbetrieb nach der Temperatur. Der Sicherheitsthermostat schaltet den Heizstab bei Übertemperatur ab und schützt so vor Überhitzung.Passende Speicher von alpha innotecDer EHZ 60 eignet sich für mehrere Speicher aus dem Programm von alpha innotec. Bei den Trennpufferspeichern sind das die Modelle TPS 200, TPSK 200. 2, TPS 500. 1, TPSK 500, TPS 750, TPS 1000, TPSK 1000, TPS 1500 und TPSK 1500. Außerdem lässt er sich in den Multifunktions-Trinkwarmwasserspeichern MFS 600S, MFS 830S und MFS1000S einsetzen.Einbau und AnschlussEingeschraubt wird der Heizstab über ein Gewinde R 1½″. Mit einer Eintauchtiefe von 500 mm ragt er in den Speicher hinein, und die unbeheizte Länge beträgt 100 mm. Damit der Heizstab in den Speicher passt, kommt es auf diese Länge an. Für die oben genannten Modelle ist der EHZ 60 vorgesehen. Elektrisch wird er an 3~N / PE / 400 V / 50 Hz angeschlossen.
Versand per Paketdienst

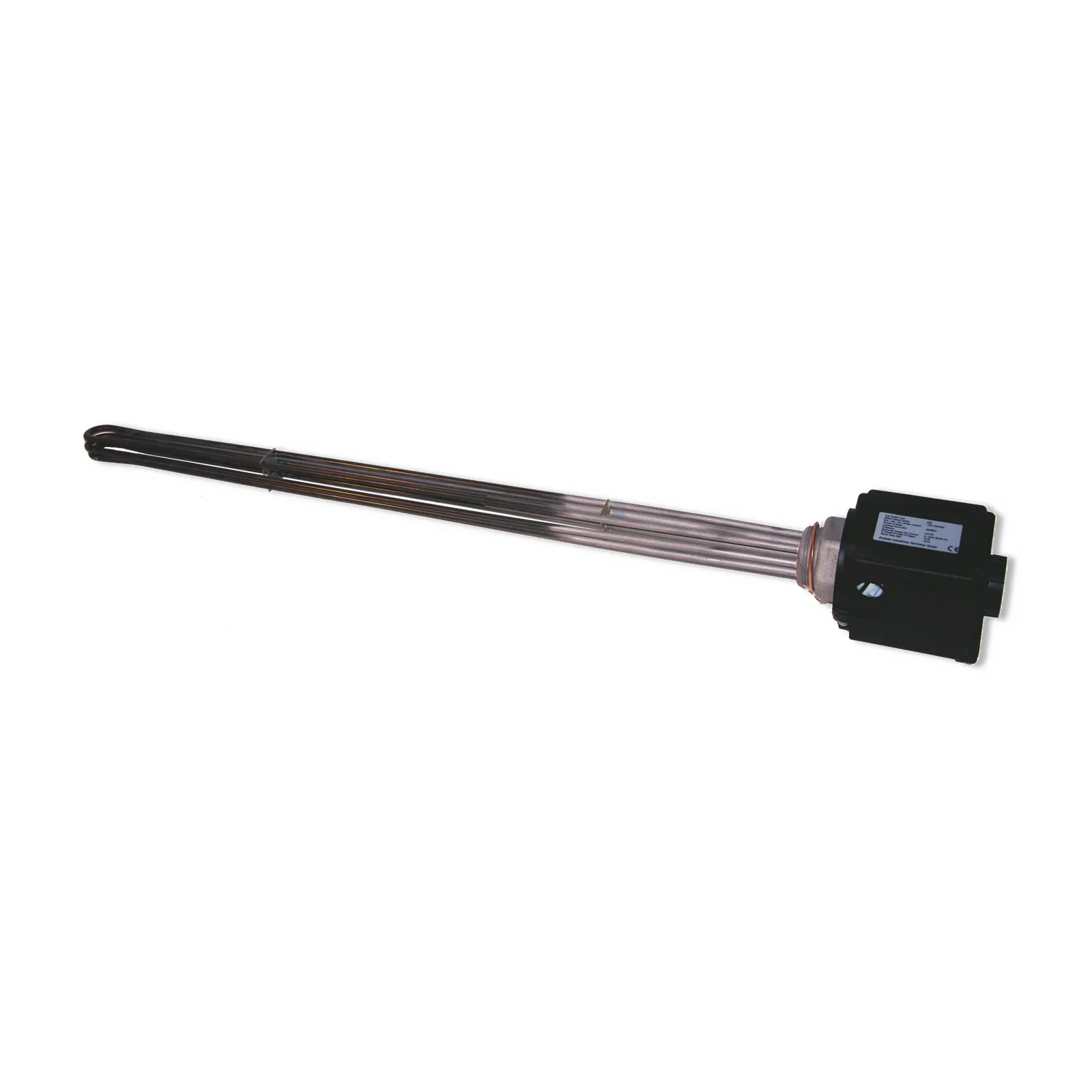

Heizstab EHZ 90 von alpha innotec mit Betriebs- und Sicherheitsthermostat für PufferspeicherElektrisch nachheizen im SpeicherDer EHZ 90 von alpha innotec ist ein Tauchheizkörper für Pufferspeicher und Multifunktions-Trinkwarmwasserspeicher der Marke. Er wird direkt in den Speicher eingesetzt und erwärmt das Wasser dort mit Strom. Mit einer Leistung von 9,0 kW kann auf diese Weise bei Bedarf zusätzlich elektrisch nachgeheizt werden.Der Heizstab ist mit einem Betriebsthermostat und einem Sicherheitsthermostat ausgestattet. Die Temperaturüberwachung ist damit bereits Teil des Heizstabs.Passende Speicher von alpha innotecDer Heizstab ist für mehrere Speicher aus dem Programm von alpha innotec geeignet. Dazu gehören die Trennpufferspeicher TPS 750, TPS 1000, TPSK 1000, TPS 1500 und TPSK 1500, in denen der Kreis der Wärmepumpe hydraulisch vom Heizkreis getrennt ist. Ebenso passt der Heizstab in die Multifunktions-Trinkwarmwasserspeicher MFS 600S, MFS 830S und MFS1000S.Einbau und AnschlussEingesetzt wird der Heizstab über den Anschluss R 1½″ in die dafür vorgesehene Öffnung des Speichers. In den Speicher ragt er 700 mm hinein, die unbeheizte Länge beträgt 100 mm. Weil die Eintauchtiefe zum Speicher und seiner Einbauöffnung passen muss, ist der Heizstab den zuvor genannten Modellen zugeordnet. Elektrisch angeschlossen wird der Heizstab an 3~N / PE / 400 V / 50 Hz.
