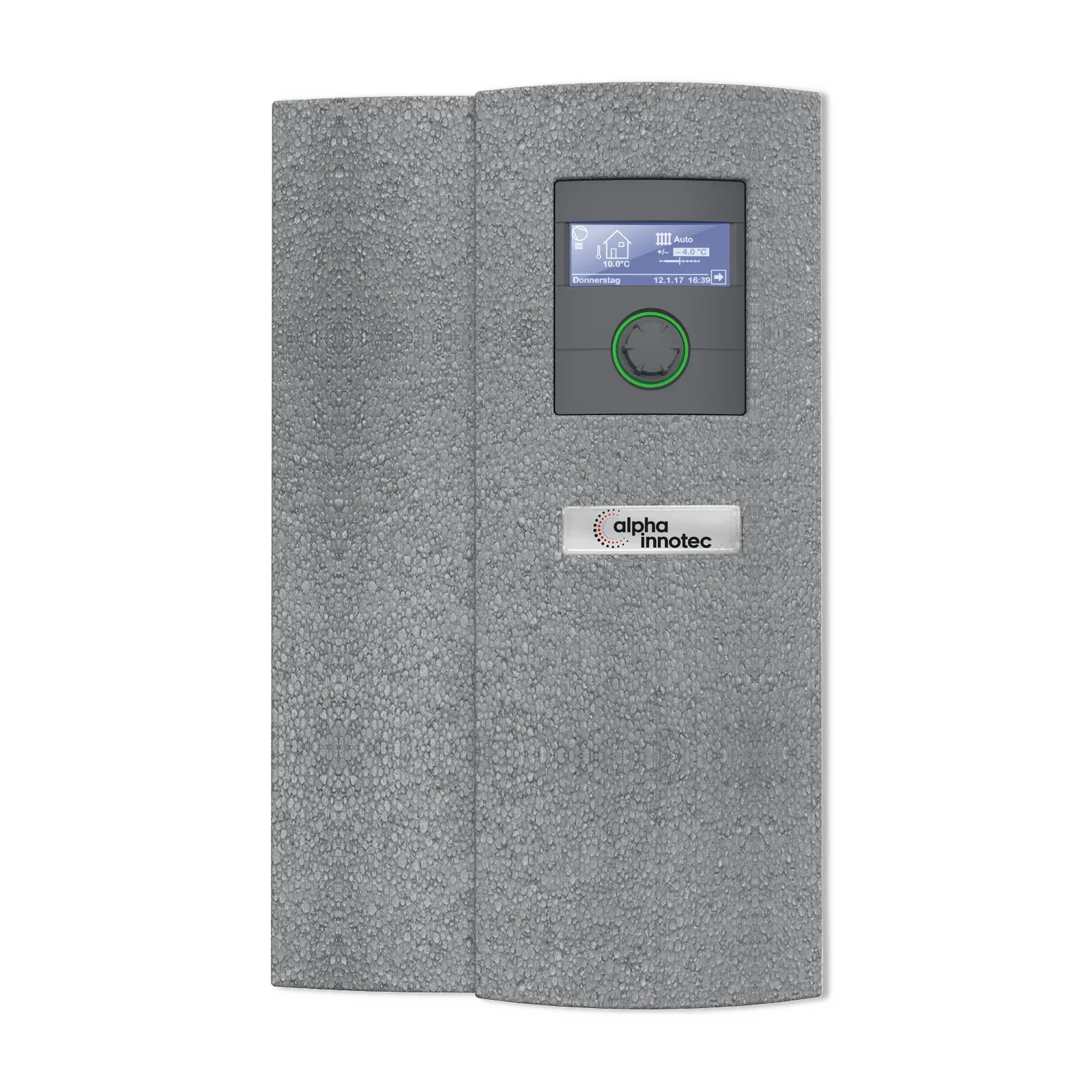

alpha innotec Wandregler WR mit Luxtronik 2.1, Umwälzpumpe und Außentemperaturfühler

Versand per Spedition

Luft/Wasser-Wärmepumpe Hybrox 5 von alpha innotec zur Außenaufstellung mit KühlfunktionHeizen und Kühlen mit einem GerätDie Hybrox 5 gehört zur Hybrox Luft/Wasser-Wärmepumpen-Serie von alpha innotec und ist eine anschlussfertige Wärmepumpe für die Außenaufstellung. Sie nutzt die Außenluft als Wärmequelle und gibt die gewonnene Wärme an das Heizungswasser ab. Da der Kältekreis reversibel ausgeführt ist, heizt das Gerät im Winter und kühlt im Sommer aktiv. Die Funktionen Trinkwarmwasser, Photovoltaik, Solarthermie und Schwimmbad sind jeweils mit passendem Zubehör möglich.Effizienz und GeräuschverhaltenIn der Raumheizung erreicht die Hybrox 5 die Energieeffizienzklasse A+++ bei 35 °C und A++ bei 55 °C. Die jahreszeitbedingte Leistungszahl SCOP liegt bei 35 °C bei 4,75. Ein frequenzgeregelter Verdichter mit wärmebedarfsabhängiger Ansteuerung passt die Heizleistung dem jeweiligen Bedarf an, statt ständig zwischen Ein und Aus zu wechseln. Die Wärmepumpe arbeitet bis zu einer Außenlufttemperatur von -22 °C.Der Schallleistungspegel außen nach EN 12102 beträgt 45 dB(A). Der Verdichter ist schwingungs- und schallgedämpft, die zweifach pulverbeschichteten Stahlblechfassaden sind schallgedämmt. Im Silent Mode arbeitet die Wärmepumpe zu festgelegten Zeiten, etwa nachts, mit reduzierter Geräuschentwicklung.Aufbau und KältekreisDa die Hybrox 5 in Monoblock-Bauweise aufgebaut ist, müssen zwischen Innen- und Außenbereich keine Kältemittelleitungen verlegt werden, was die Installation vereinfacht. Gefüllt ist sie mit dem natürlichen Kältemittel R290, das ein sehr geringes Treibhauspotenzial hat. Der Kältekreis ist hermetisch geschlossen und muss bei der Installation weder geöffnet noch befüllt werden. Als Verflüssiger arbeitet ein wärmeisolierter Plattenwärmetauscher aus Edelstahl. Der Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen und wird von einem Axialventilator mit Außenluft beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr, sodass Eis am Verdampfer zügig entfernt wird und die Wärmepumpe danach wieder Wärme aus der Außenluft aufnehmen kann. Eine Hoch- und Niederdrucküberwachung sowie Sensoren zur Temperaturüberwachung kontrollieren den Kältekreis, ein Schaltkasten nimmt die Steuer- und Überwachungsorgane auf.Aufstellung, Regelung und AnschlussDie Hybrox 5 eignet sich für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen, die das Außengerät sicher und mit Abstand zum Boden tragen. Eine Heizungsumwälzpumpe und ein Heizstab gehören nicht zur Ausstattung des Geräts. Für den Betrieb wird zusätzlich weiteres Zubehör benötigt.Geregelt wird über die Reglerplattform Luxtronik 2.1, über die die gesamte Wärmepumpenanlage gesteuert und überwacht wird. Über die Schnittstelle SG Ready lässt sich der Betrieb von außen beeinflussen, etwa durch ein Energiemanagementsystem. Mit myUplink lassen sich Einstellungen und Betriebszustand per App oder Browser aus der Ferne abrufen, zusätzlich lässt sich der Betrieb über das Onlineportal heatpump24 einsehen.

Versand per Spedition

Luft/Wasser-Wärmepumpe Hybrox 8 von alpha innotec zum Heizen und Kühlen mit R290Heizen und Kühlen mit einem GerätDie alpha innotec Hybrox 8 gehört zur Luft/Wasser-Wärmepumpen-Serie Hybrox. Sie nimmt Wärme aus der Außenluft auf und gibt sie an das Heizungswasser ab. Empfohlen ist die Wärmepumpe für eine Gebäudeheizlast von 7-9 kW, und als Wärmequelle nutzt sie Außenluft bis -22 °C. Der Kältekreis ist reversibel, sodass dasselbe Gerät im Winter heizt und im Sommer aktiv kühlt. Als Kältemittel dient das natürliche R290 mit sehr geringem Treibhauspotenzial. Der Kältekreis ist hermetisch geschlossen und muss bei der Installation weder geöffnet noch befüllt werden.Die Trinkwarmwasserbereitung ist mit passendem Zubehör möglich. Ebenso lassen sich Photovoltaik, Solarthermie und die Schwimmbaderwärmung mit passendem Zubehör einbinden.Effizienz und GeräuschentwicklungIn der Raumheizung bei 35 °C erreicht die Hybrox 8 die Energieeffizienzklasse A+++. Die jahreszeitbedingte Leistungszahl SCOP beträgt bei 35 °C 4,69. Der frequenzgeregelte Verdichter wird wärmebedarfsabhängig angesteuert, sodass sich die Heizleistung dem jeweiligen Bedarf anpasst, statt ständig zwischen Ein und Aus zu wechseln.Der Verdichter ist schwingungs- und schallgedämpft, die Fassaden sind schallgedämmt. Außen liegt der Schallleistungspegel nach EN 12102 bei 46 dB(A). Mit dem Silent Mode arbeitet die Wärmepumpe zu festgelegten Zeiten, etwa nachts, mit reduzierter Geräuschentwicklung.Aufbau und WerkstoffeDie Hybrox 8 ist anschlussfertig und in Monoblock-Bauweise ausgeführt. Zwischen Innen- und Außenbereich müssen daher keine Kältemittelleitungen verlegt werden, was die Installation vereinfacht. Die Fassaden bestehen aus zweifach pulverbeschichtetem Stahlblech. Als Verflüssiger arbeitet ein wärmeisolierter Plattenwärmetauscher aus Edelstahl. Der Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen und wird von einem Axialventilator mit Luft beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr, sodass Eis am Verdampfer zügig entfernt wird und die Wärmepumpe danach wieder Wärme aus der Außenluft aufnimmt. Eine Hoch- und Niederdrucküberwachung, Sensoren zur Temperaturüberwachung und ein Schaltkasten mit Steuer- und Überwachungsorganen sichern den Betrieb des Kältekreises.Regelung, Vernetzung und EinbauGesteuert und überwacht wird die gesamte Anlage über die Reglerplattform Luxtronik 2.1. Über die SG-Ready-Schnittstelle lässt sich der Betrieb von außen beeinflussen, etwa durch ein Energiemanagementsystem. Mit myUplink lassen sich Einstellungen und Betriebszustand per App oder Browser aus der Ferne abrufen, zusätzlich steht das Onlineportal heatpump24 für den Fernzugriff bereit.Die Montage erfolgt an der Wand oder wandnah auf Bodenkonsolen, die das Gerät mit Abstand zum Boden tragen. Abgesichert wird über einen Fehlerstromschutzschalter Typ B. Ein Heizstab und eine Heizungsumwälzpumpe sind im Gerät nicht enthalten. Für den Betrieb wird zusätzlich weiteres Zubehör benötigt.

Versand per Spedition

Luft/Wasser-Wärmepumpe alpha innotec Hybrox 11 zum Heizen und Kühlen mit Kältemittel R290Heizen und Kühlen mit einem GerätDie Hybrox 11 gehört zur Hybrox Luft/Wasser-Wärmepumpen-Serie von alpha innotec und gewinnt Wärme aus der Außenluft, die sie an das Heizungswasser abgibt. Der Kältekreis ist reversibel, sodass ein einziges Gerät im Winter heizt und im Sommer aktiv kühlt. Die Raumheizung erreicht bei 35 °C und bei 55 °C jeweils die Energieeffizienzklasse A+++, und der SCOP bei 35 °C beträgt 5. Betrieben werden kann die Wärmepumpe bis zu einer Außenlufttemperatur von -22 °C. Der frequenzgeregelte Verdichter wird wärmebedarfsabhängig angesteuert, sodass sich die Heizleistung dem jeweiligen Bedarf anpasst, statt ständig zwischen Ein und Aus zu wechseln. Mit passendem Zubehör sind außerdem die Trinkwarmwasserbereitung sowie die Funktionen für Photovoltaik, Solarthermie und Schwimmbad möglich.Natürliches Kältemittel im geschlossenen KältekreisDie Wärmepumpe ist mit dem natürlichen Kältemittel R290 gefüllt, das ein sehr geringes Treibhauspotenzial hat. Der Kältekreis ist hermetisch geschlossen und muss bei der Installation weder geöffnet noch befüllt werden. Durch die Monoblock-Bauweise liegt der gesamte Kältekreis in einer Geräteeinheit, sodass zwischen Innen- und Außenbereich keine Kältemittelleitungen zu verlegen sind. Der Verdichter ist schwingungs- und schallgedämpft. Als Verflüssiger dient ein wärmeisolierter Plattenwärmetauscher aus Edelstahl. Der Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen, ein Axialventilator führt ihm die Außenluft zu. Die Abtauung erfolgt durch Kreislaufumkehr, sodass Eis am Verdampfer zügig entfernt wird und die Wärmepumpe danach wieder Wärme aus der Außenluft aufnimmt. Eine Hoch- und Niederdrucküberwachung sowie Sensoren zur Temperaturüberwachung kontrollieren den Kältekreis. Steuer- und Überwachungsorgane sind in einem Schaltkasten zusammengefasst.Aufstellung im AußenbereichDie Hybrox 11 wird im Freien aufgestellt und eignet sich für die wandnahe Bodenaufstellung. Die Fassaden aus Stahlblech sind zweifach pulverbeschichtet und schallgedämmt. Der Schallleistungspegel nach EN 12102 liegt bei 49 dB(A). Im Silent Mode arbeitet die Wärmepumpe zu festgelegten Zeiten, etwa nachts, mit reduzierter Geräuschentwicklung. Die Wärmepumpe ist anschlussfertig ausgeführt. Ein Heizstab und eine Heizungsumwälzpumpe sind im Gerät nicht enthalten. Für den Betrieb wird zusätzlich weiteres Zubehör benötigt.Regelung und FernzugriffDie Reglerplattform Luxtronik 2.1 steuert und überwacht die gesamte Wärmepumpenanlage über einen Regler. Über die SG-Ready-Schnittstelle lässt sich der Betrieb von außen beeinflussen, etwa durch ein Energiemanagementsystem. Einstellungen und Betriebszustand sind über myUplink per App oder Browser aus der Ferne abrufbar, zusätzlich lässt sich der Betrieb über das Onlineportal heatpump24 einsehen.

Versand per Spedition

Luft/Wasser-Wärmepumpe alpha innotec Hybrox 16 mit A+++ und frequenzgeregeltem VerdichterHeizen und Kühlen mit einem GerätDie Hybrox 16 gehört zur Hybrox-Serie von alpha innotec, die für Neubau und Sanierung gedacht ist. Die Wärmepumpe nimmt Wärme aus der Außenluft auf und gibt sie an das Heizungswasser ab. Weil der Kältekreis reversibel ist, heizt dasselbe Gerät im Winter und kühlt im Sommer aktiv. Trinkwarmwasserbereitung, Photovoltaik, Solarthermie und Schwimmbad lassen sich mit passendem Zubehör einbinden. Als Wärmequelle nutzt die Hybrox 16 Außenluft bis hinab zu -22 °C.Für die Raumheizung ist die Wärmepumpe bei 35 °C und bei 55 °C in die Energieeffizienzklasse A+++ eingestuft. Bei 35 °C erreicht sie eine jahreszeitbedingte Leistungszahl SCOP von 4,95.Kältekreis und VerdichterDie Wärmepumpe ist anschlussfertig in Monoblock-Bauweise aufgebaut, der gesamte Kältekreis sitzt im Gerät. Kältemittelleitungen zwischen Innen- und Außenbereich entfallen deshalb, was die Installation vereinfacht. Der Kältekreis ist hermetisch geschlossen und mit dem natürlichen Kältemittel R290 gefüllt, dessen Treibhauspotenzial sehr gering ist. Bei der Installation muss er weder geöffnet noch befüllt werden.Im Kältekreis arbeitet ein frequenzgeregelter, schwingungs- und schallgedämpfter Verdichter mit wärmebedarfsabhängiger Ansteuerung. Die Heizleistung folgt damit dem jeweiligen Wärmebedarf, statt ständig zwischen Ein und Aus zu wechseln. Als Verflüssiger dient ein wärmeisolierter Plattenwärmetauscher aus Edelstahl. Der Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen und wird von einem Axialventilator mit Außenluft beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr, sodass Eis am Verdampfer zügig verschwindet und die Wärmepumpe danach wieder Wärme aus der Außenluft aufnehmen kann.Aufstellung und AnschlussDie Hybrox 16 wird außen aufgestellt und eignet sich für die wandnahe Bodenaufstellung. Die Fassaden bestehen aus zweifach pulverbeschichtetem Stahlblech und sind schallgedämmt, der Schallleistungspegel nach EN 12102 beträgt 46 dB(A). Im Silent Mode läuft die Wärmepumpe zu festgelegten Zeiten, etwa nachts, mit reduzierter Geräuschentwicklung. Abgesichert wird sie über einen Fehlerstromschutzschalter Typ B. Ein Heizstab und eine Heizungsumwälzpumpe sind nicht integriert. Für den Betrieb wird zusätzliches Zubehör benötigt.Regelung und FernzugriffDie Regelung übernimmt die Reglerplattform Luxtronik 2.1, über die die gesamte Wärmepumpenanlage gesteuert und überwacht wird. Über die SG-Ready-Schnittstelle lässt sich der Betrieb von außen beeinflussen, etwa durch ein Energiemanagementsystem. Mit myUplink sind Einstellungen und Betriebszustand per App oder Browser aus der Ferne abrufbar, zusätzlich steht das Onlineportal heatpump24 für den Fernzugriff bereit.

Versand per Paketdienst

Rohrbaugruppe ZHZ von alpha innotec zur Aufnahme eines Heizstabs R 1½″Die ZHZ von alpha innotec ist eine Rohrbaugruppe, die einen Elektroheizstab aufnimmt und der Erwärmung von Heizwasser dient. Sie gehört zum Speicherzubehör von alpha innotec und ist für die Ladeseite vorgesehen. Der Heizstab selbst wird nicht mitgeliefert und separat ausgewählt.In die Baugruppe wird ein Heizstab R 1½″ eingesetzt. Sie eignet sich für Elektroheizstäbe bis zu einer maximalen Eintauchtiefe von 700 mm. Entscheidend bei der Auswahl ist also die Länge, mit der der Heizstab in die Baugruppe hineinragt. Passende Typen sind EHZI 45, EHZ 60, EHZ 75 und EHZ 90. Mit eingesetztem Heizstab lässt sich das Heizwasser bei Bedarf zusätzlich elektrisch erwärmen.In die Anlage eingebunden wird die Rohrbaugruppe über einen Heizwasseranschluss 1¼″ AG.

Versand per Paketdienst

Heizstab alpha innotec EHZ 60 mit Betriebs- und Sicherheitsthermostat für PufferspeicherElektrisch nachheizen im SpeicherDer EHZ 60 ist ein Tauchheizkörper von alpha innotec mit einer Heizleistung von 6,0 kW. Er wird in den Speicher eingeschraubt und erwärmt das Wasser dort direkt mit Strom, sodass bei Bedarf zusätzlich elektrisch nachgeheizt werden kann. In einem Pufferspeicher erwärmt er so unmittelbar das dort bevorratete Heizwasser.Temperaturregelung und ÜberhitzungsschutzDer Heizstab ist mit einem Betriebsthermostat und einem Sicherheitsthermostat ausgestattet. Der Betriebsthermostat regelt den Heizbetrieb nach der Temperatur. Der Sicherheitsthermostat schaltet den Heizstab bei Übertemperatur ab und schützt so vor Überhitzung.Passende Speicher von alpha innotecDer EHZ 60 eignet sich für mehrere Speicher aus dem Programm von alpha innotec. Bei den Trennpufferspeichern sind das die Modelle TPS 200, TPSK 200. 2, TPS 500. 1, TPSK 500, TPS 750, TPS 1000, TPSK 1000, TPS 1500 und TPSK 1500. Außerdem lässt er sich in den Multifunktions-Trinkwarmwasserspeichern MFS 600S, MFS 830S und MFS1000S einsetzen.Einbau und AnschlussEingeschraubt wird der Heizstab über ein Gewinde R 1½″. Mit einer Eintauchtiefe von 500 mm ragt er in den Speicher hinein, und die unbeheizte Länge beträgt 100 mm. Damit der Heizstab in den Speicher passt, kommt es auf diese Länge an. Für die oben genannten Modelle ist der EHZ 60 vorgesehen. Elektrisch wird er an 3~N / PE / 400 V / 50 Hz angeschlossen.

Versand per Paketdienst

Heizstab EHZ 75 von alpha innotec mit 7,5 kW und R 1½″ für PufferspeicherElektrisch nachheizen im PufferspeicherDer alpha innotec EHZ 75 ist ein Elektroheizstab mit einer Leistung von 7,5 kW, der als Tauchheizkörper direkt in den Speicher eingesetzt wird. Dort erwärmt er das Wasser unmittelbar mit Strom, sodass bei Bedarf zusätzlich elektrisch nachgeheizt werden kann. Vorgesehen ist der Heizstab für Pufferspeicher von alpha innotec, und zwar für Trennpufferspeicher ebenso wie für Multifunktions-Trinkwarmwasserspeicher.Passende Speicher von alpha innotecUnter den Trennpufferspeichern eignet sich der EHZ 75 für die Modelle TPSK 500, TPS 750, TPS 1000, TPSK 1000, TPS 1500 und TPSK 1500. Bei den Multifunktions-Trinkwarmwasserspeichern passt er zu MFS 600S, MFS 830S und MFS1000S. Derselbe Heizstab lässt sich damit in mehreren Speichermodellen von alpha innotec einsetzen.Thermostate im HeizstabDer EHZ 75 ist mit einem Betriebsthermostat und einem Sicherheitsthermostat ausgestattet. Beide Thermostate gehören zum Heizstab selbst und müssen nicht als eigene Bauteile beschafft werden.Einbau und elektrischer AnschlussIn den Speicher eingesetzt wird der Heizstab über seinen Anschluss R 1½″. Er ragt mit einer Eintauchtiefe von 600 mm in den Speicher hinein, ein Maß, das zum Speicher und zu seiner Einbauöffnung passen muss. Die unbeheizte Länge beträgt 100 mm. Elektrisch angeschlossen wird der EHZ 75 an 3~N / PE / 400 V / 50 Hz.

Versand per Paketdienst

Heizstab EHZ 90 von alpha innotec mit Betriebs- und Sicherheitsthermostat für PufferspeicherElektrisch nachheizen im SpeicherDer EHZ 90 von alpha innotec ist ein Tauchheizkörper für Pufferspeicher und Multifunktions-Trinkwarmwasserspeicher der Marke. Er wird direkt in den Speicher eingesetzt und erwärmt das Wasser dort mit Strom. Mit einer Leistung von 9,0 kW kann auf diese Weise bei Bedarf zusätzlich elektrisch nachgeheizt werden.Der Heizstab ist mit einem Betriebsthermostat und einem Sicherheitsthermostat ausgestattet. Die Temperaturüberwachung ist damit bereits Teil des Heizstabs.Passende Speicher von alpha innotecDer Heizstab ist für mehrere Speicher aus dem Programm von alpha innotec geeignet. Dazu gehören die Trennpufferspeicher TPS 750, TPS 1000, TPSK 1000, TPS 1500 und TPSK 1500, in denen der Kreis der Wärmepumpe hydraulisch vom Heizkreis getrennt ist. Ebenso passt der Heizstab in die Multifunktions-Trinkwarmwasserspeicher MFS 600S, MFS 830S und MFS1000S.Einbau und AnschlussEingesetzt wird der Heizstab über den Anschluss R 1½″ in die dafür vorgesehene Öffnung des Speichers. In den Speicher ragt er 700 mm hinein, die unbeheizte Länge beträgt 100 mm. Weil die Eintauchtiefe zum Speicher und seiner Einbauöffnung passen muss, ist der Heizstab den zuvor genannten Modellen zugeordnet. Elektrisch angeschlossen wird der Heizstab an 3~N / PE / 400 V / 50 Hz.

Versand per Paketdienst

Hydraulikzubehör alpha innotec PHZ 2: Pumpenbaugruppe DN 25 für den HeizkreisDie PHZ 2 von alpha innotec ist eine Pumpenbaugruppe für das Heizungssystem und übernimmt dort die Aufgabe einer Entladebaugruppe. Kern der Baugruppe ist die Umwälzpumpe 25-70, die für den Umlauf des Heizwassers im Heizkreis sorgt. Außerdem gehören Absperrungen, ein Pumpenkugelhahn und eine Schwerkraftbremse zur Baugruppe.Thermometer mit Absperrfunktion zeigen die Temperatur direkt an der Baugruppe an, sodass sie ohne Umweg ablesbar ist. Die Leitungen bestehen aus Kupferrohr, die Bauteile sind aus Messing gefertigt und mit EPDM-Dichtungen abgedichtet. Isolierschalen aus EPP umschließen die Baugruppe.Die PHZ 2 wird an der Wand montiert, die Wandhalterung ist Teil der Baugruppe. Die Anschlüsse sind flachdichtend ausgeführt. Für Kühlung ist die Baugruppe nicht geeignet und wird im Heizkreis eingesetzt.

Versand per Spedition

Pufferspeicher alpha innotec TPS 200 zur Paralleleinbindung in WärmepumpenanlagenWärmepumpenkreis und Heizkreis hydraulisch getrenntDer alpha innotec TPS 200 ist ein Trennpufferspeicher zur Paralleleinbindung in Wärmepumpenanlagen. Vorgesehen ist er für monovalente, bivalente und monoenergetische Anlagen. Der Speicher trennt den Kreis der Wärmepumpe vom Heizkreis, sodass beide hydraulisch unabhängig voneinander arbeiten. Zugleich bevorratet er Heizwasser, sein Nenninhalt beträgt 200 l.Der TPS 200 gehört zum Speicherzubehör von alpha innotec. Er ist in die Energieeffizienzklasse B eingestuft.Stahlbehälter mit eingeschäumter IsolierungDer Behälter besteht aus Stahl und ist mit einer 45 mm starken Isolierung aus PU-Weichschaum eingeschäumt. Sie wirkt Wärmeverlusten des bevorrateten Heizwassers entgegen. Darüber sitzt ein isolierter Außenmantel mit kaschierter PVC-Folie. Die Ummantelung aus weichem Kunststoff ist in Silbergrau gehalten.Anschlüsse für Heizwasser, Heizstab und FühlerDas Heizwasser wird über vier Muffen 1 ½" IG angeschlossen. Eine weitere Muffe 1½" IG ist für Heizstäbe vorgesehen. Mit einem eingesetzten Heizstab lässt sich das Heizwasser im Speicher zusätzlich erwärmen. Zwei Muffen ½" IG nehmen Fühler auf, ein Fühler wird mitgeliefert. Alle Muffen sind mit Innengewinde ausgeführt, in das sich die Anschlussverschraubungen eindrehen lassen. Insgesamt verfügt der Behälter damit über sieben Muffen.
