Edelstahl Heizkreisverteiler Komplett-Set, 10 Heizkreise
353,60 €*
Inhalt:
1 Stk.
Versand per Paketdienst
Lieferzeit innerhalb von 3-5 Arbeitstagen
Produktnummer:
HP1111250
Heizkreisverteiler Komplett Set für Fussbodenheizung mit 10 Heizkreisen
Die Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Fussbodenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden.
Produktmerkmale:

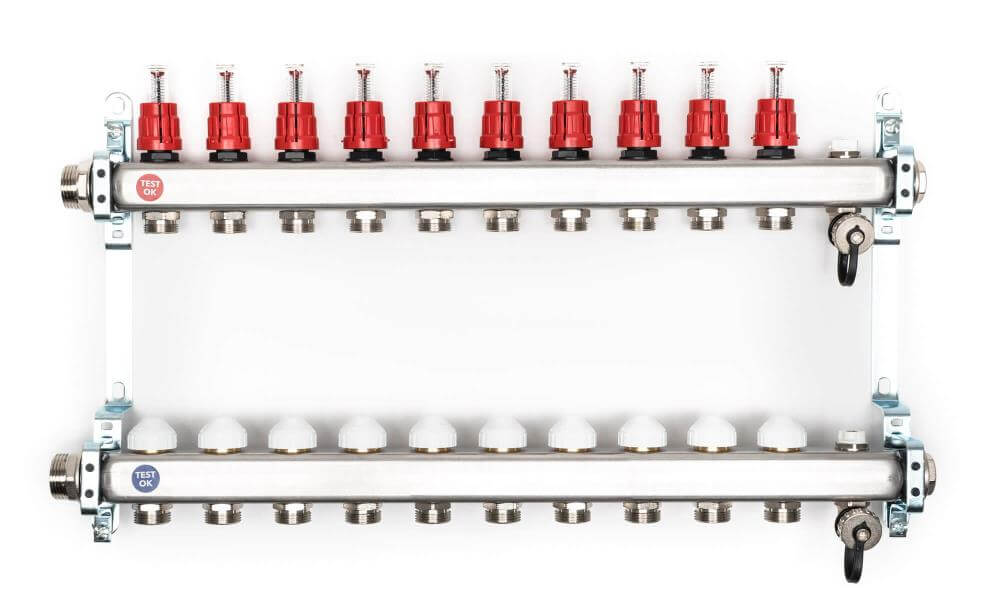

- Heizkreisverteiler aus Edelstahl:
- Geeignet für Niedertemperatursysteme
- Vor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-Profil (nicht geschweißt), nach DIN EN 1264-4
- Funktions- und druckgeprüft
- Rücklaufbalken mit integriertem Regelventil und Schutzkappen
- Vorlaufbalken mit integriertem Durchflussmengenzähler (4 l/min)
- Für Heizrohre (Ø) 12, 14, 15, 16, 17 und 20 mm

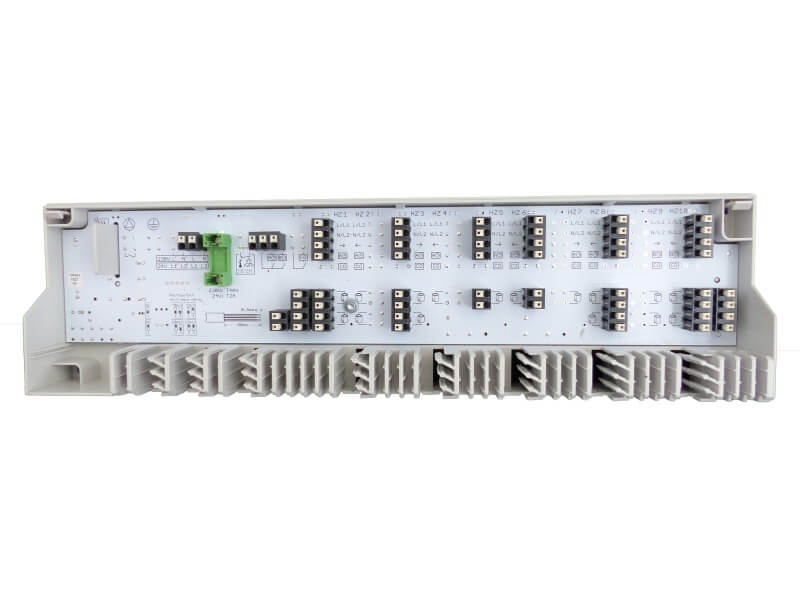

- Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:
- Einfache Installation mit schraubloser Klemmenanschlusstechnik
- Intuitive Bedienung
- Hohe Funktionssicherheit
- Absenkkanal zum zeitgesteuerten Absenken der Raumtemperatur
- Versorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis direct
- Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet
- Für bis zu 15 Stellantriebe und 6 Zonen/Regler
- Wartungsfrei

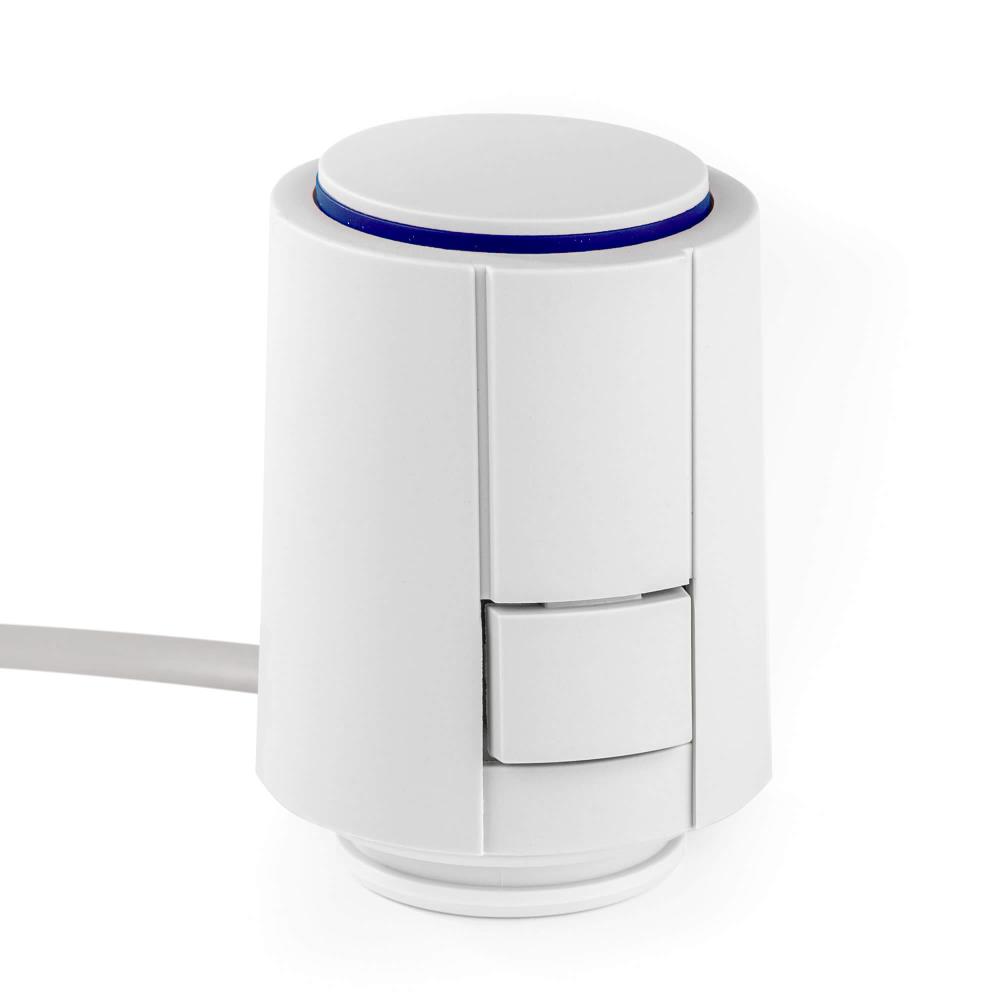

- Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:
- Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und Flächenkühlsystem
- Ausführung: Stromlos zu (NC)
- Vollständige Kompatibilität zum Ventiladaptersystem
- Einfache Steckmontage & modernes Design
- 360° Montagelage
- Patentierter 100%-Schutz bei undichten Ventilen
- „First-Open“-Funktion
- Anpassungskontrolle auf das Ventil
- Ausrichthilfe auf dem Ventil
- Kompakte Bauform, geringe Abmessungen
- Rundum-Funktionsanzeige
- Geräuschlos & wartungsfrei
- Hohe Funktionssicherheit & Lebenserwartung
- Überspannungsgarantie
- TÜV-Zertifiziert
- Inkl. VA 10

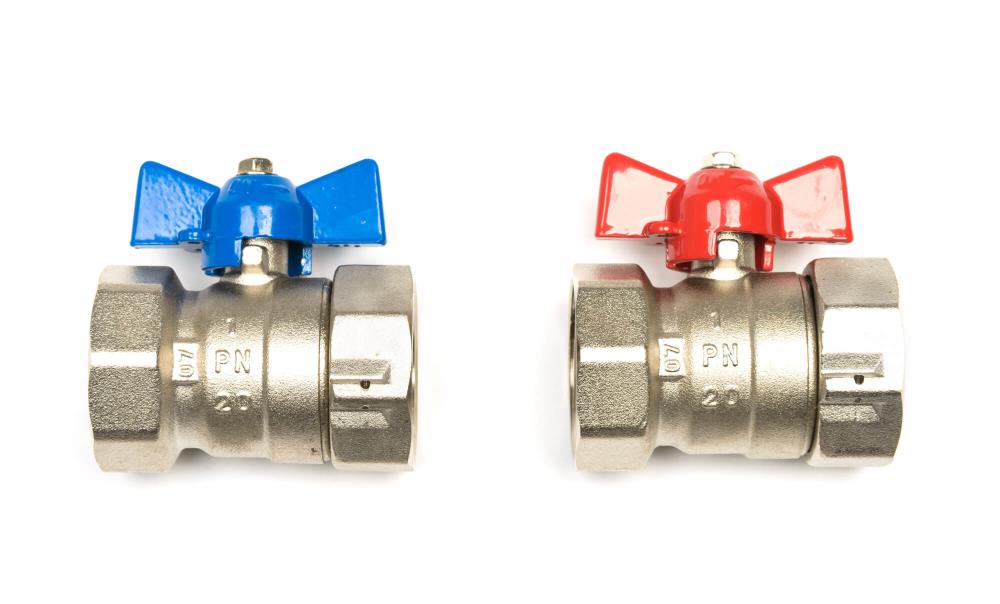

- Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:
- Farbliche Differenzierung rot/blau

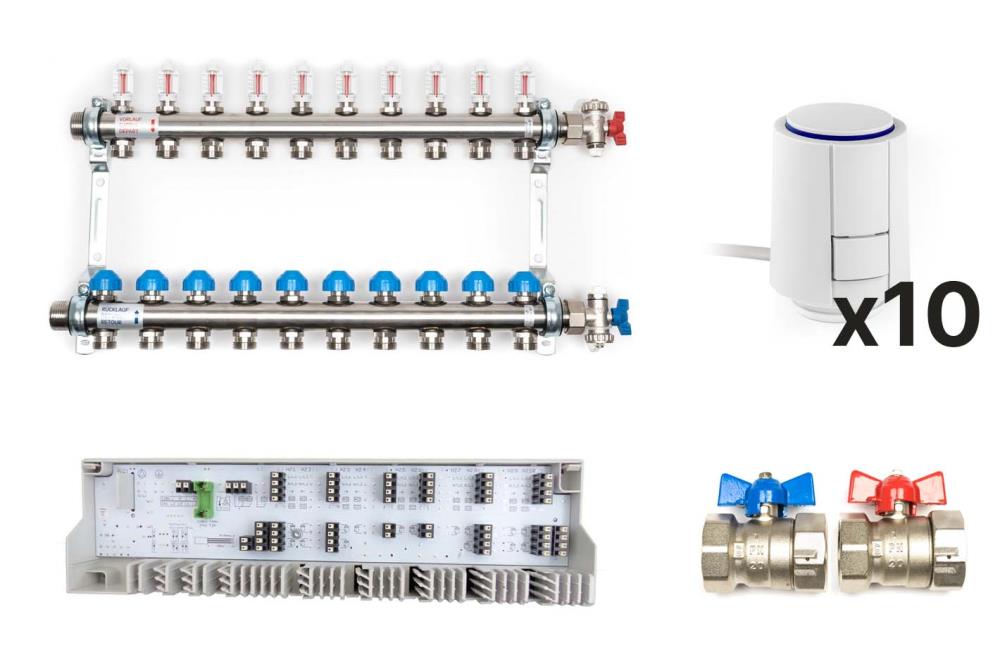

Lieferumfang:
- 1 x Heizkreisverteiler aus Edelstahl für 10 Heizkreise
- 1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V
- 10 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V
- 1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung
› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct
› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V
› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blau
Technische Daten:
› Heizkreisverteiler Edelstahl, 12 Heizkreise:*
- Werkstoff: Rostfreier Edelstahl
- Anzahl Heizkreise: 12
- Seitl. Anschluss (Wärmeerzeuger): 1" IG
- Anschluss Fussbodenheizungsgruppen: 3/4" Eurokonus
- Aufnahme Stellantrieb: M30 x 1,5
- Abmessungen:
Breite: 700 mm (inkl. Verteiler-Endset)
Höhe: 300 mm
Tiefe: 83 mm
› Möhlenhoff Anschlussleiste Alpha direct Standard Plus, 230V:*
- Zonen: 10
- Betriebsspannung: 230 V ±10 %, 50 Hz
- Spannungsversorgung: Eurostecker (Zubehör) / externe Spannungsquelle
- Leistungsaufnahme im Leerlauf: <1 W
- Max. Leistungsaufnahme (ohne Verbraucher Pumpe/Kessel): 50 VA
- Absicherung: T4AH
- Max. Anzahl Regler: 10
- Max. Anzahl Anschlussklemmen für Stellantriebe: 21
- Max. Anzahl anschließbare Stellantriebe à 1 W: 18
- Max. Nennlast aller Antriebe: 24 W
- Pumpenschaltung: Schließerkontakt (einpolig schaltend) / direkter Anschluss über L‘/N‘ möglich
- Kesselschaltung: Schließerkontakt (einpolig schaltend)
- Pumpen- und Kesselsteuerung Schaltleistung: 2 A, 200 VA induktiv
- Schaltglied: Relais
- Einschaltverzögerung: 2 Minuten
- Nachlaufzeit: 2 Minuten, zusätzlich 0–15 Minuten einstellbar mittels DIP-Schalter
- Ventilschutzfunktion: Alle 14 Tage für 10 Minuten
- Pumpenschutzfunktion: Alle 14 Tage für 1 Minute
- Wirksinn stromlos zu (NC) / stromlos offen (NO): Einstellbar mittels DIP-Schalter
- Change Over-Eingang: Über potentialfreien Kontakt schaltbar
- Temperaturbegrenzer bzw. Taupunktwächter: Potentialfreier Öffnerkontakt, schaltbar, 24 V/230 V, 8 A
- Heizprogramme (optional): 2 über Timer-Modul
- Timer-Modul: Wochenschaltuhr, zwei unabhängige Schaltausgänge, mindestens 4 Absenkzeiten pro Tag und Schaltausgang programmierbar, Gangreserve
- Zulässige Umgebungstemperatur: 0 bis +50 °C
- Zulässige Lagertemperatur: -20 bis +70 °C
- Zulässige Umgebungsfeuchtigkeit: 80 % nicht kondensierend
- Anschlussklemmen: Schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
- Anschlussleitung (massiv): NYM-J/NYM-O (max. 5 x 1,5 mm²)
- Anschlussleitung (flexibel): H03V2V2H2-F / H05V2V2H2-F
- Zugentlastung: Integriert
- Normen und Vorschriften: EN 60730-1, EN 60730-2-9
- Schutzklasse: II
- Schutzart: IP 20
- Material Abdeckung: ABS
- Material Gehäuse: ABS
- Farbe Abdeckung: Transparent, im Bereich der LEDs poliert
- Farbe Gehäuse: Lichtgrau (RAL 7035)
› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*
- Stellweg: 4,0 mm
- Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 Hz
- Einschaltstrom, max.: < 550 mA für max. 100 ms
- Leistungsaufnahme: 1 Watt
- Stellkraft: 100 N ±5%
- Medientemperatur: 0 bis +100°C **
- Lagertemperatur: -25°C bis +60°C
- Umgebungstemperatur: 0 bis +60°C
- Schutzgrad/Schutzklasse: IP 54 *** / II
- Gehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)
- Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)
- Leitungslänge: 1 m
- Gewicht mit Anschlusskabel (1 Meter): 100 g
- Überspannungsfestigkeit nach EN 60730-1: min. 2,5 kV
*) gemessen mit Präzisions-Leistungsmessgerät LMG95
**) in Abhängigkeit vom Adapter auch höher
***) in allen Montagelagen
› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*
- Werkstoff: Gehäuse aus Messing, flachdichtend
- Anschlüsse: 1" IG/IG
- VPE: 1 Set á 2 Stück
*Klick für Details
