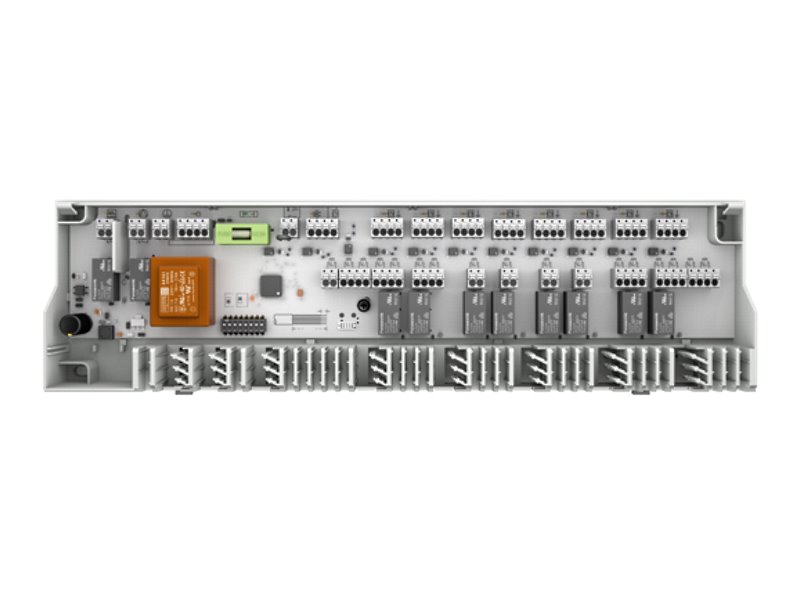

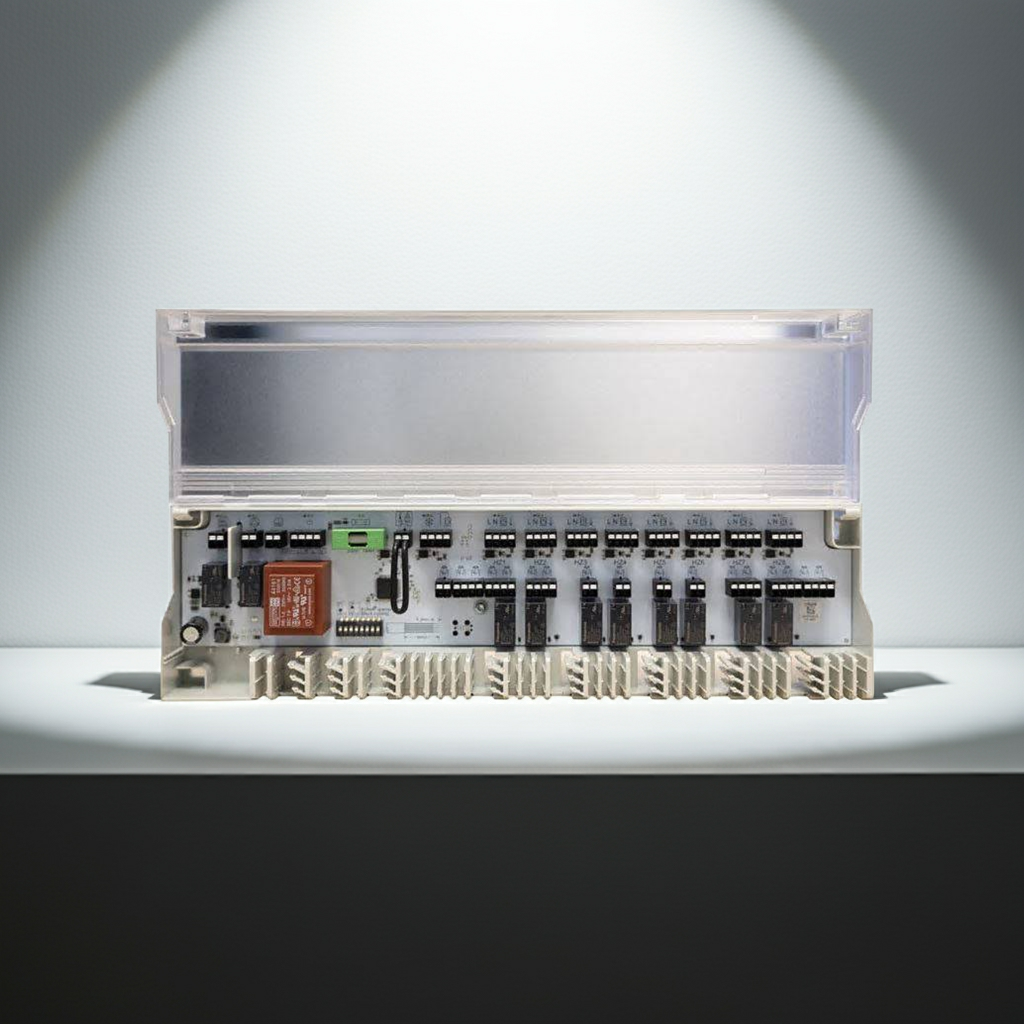

Möhlenhoff Anschlussleiste Alpha direct Balance, 230 V, 8 Zonen

154,90 €*

Inhalt: 1 Stk.

Versand per Paketdienst

Lieferzeit innerhalb von 3-5 Tagen

Stück
Produktnummer: MÖH-136000
Produktinformationen "Möhlenhoff Anschlussleiste Alpha direct Balance, 230 V, 8 Zonen"

Möhlenhoff Anschlussleiste Alpha direct Balance | 230 V | 8 Zonen | Typ B 21902-08N2 | 136000

Die Anschlussleiste Alpha direct Balance von Möhlenhoff ist eine intelligente Einzelraumregelung und bietet maximalen Komfort und Energieeffizienz bei der Flächentemperierung. Darüber hinaus verfügt die Anschlussleiste über einen automatischen hydraulischen Abgleich, dieser wird vollkommen selbstständig und ohne zusätzliche Hardware durchgeführt.

Produktmerkmale:

  • Hochwertiges und modernes Design
  • Integrierter TÜV zertifizierter "automatischer hydraulischer Abgleich"
  • Einfache, intuitive Installation und Bedienung, ohne Vor- und Rücklauffühler
  • Signalisierung des Status durch LEDs
  • Anschluss für bis zu 17 Stellantriebe
  • Ausgangszustand NC
  • Pumpen- und Kesselsteuerung
  • Anschluss für Taupunktsensor und Absenkeingang
  • Hohe Funktionssicherheit
  • Wartungsfrei

Technische Daten:

  • Betriebsspannung: 230 V / ±10% / 50 Hz
  • Leistungsaufnahme (ohne Pumpe/Kessel): max. 50 VA
  • Leistungsaufnahme (Leerlauf): <1 W
  • Absicherung: T4AH
  • Anzahl Heizzonen: 8
  • Schaltleistung je Heizzone: max. 1 A
  • Max. Anzahl Stellantriebe: 17 (1x5 + 1x4 + 2x2 + 4x1)
  • Einschaltstrom pro Stellantrieb: max. 500 mA
  • Nennlast Stellantrieb: max. 24 W
  • Pumpenanschluss: Schließerkontakt (einpolig schaltend)
  • Vor-Nachlaufzeit: 2 Minuten
  • Schaltleistung: 2 A, 200 VA induktiv
  • Kesselanschluss: Schließerkontakt (einpolig, schaltend)
  • Vor-Nachlaufzeit: -
  • Schaltleistung: 2 A, 200 VA induktiv
  • Pumpenschutzfunktion: 3 Tage / 5 min.
  • Wirksinn NC/NO: NC
  • Umgebungstemperatur: 0 - 50 °C
  • Lager-/Transporttemperatur: -20 °C - +70 °C
  • Umgebungsfeuchte: 5 - 80 %, nicht kondensierend
  • ERP-Klasse nach EU 811/2013: 1=1%
  • Verschmutzungsgrad: 2
  • Schutzklasse: II
  • Schutzart: IP20
  • Wirkungsweise: Typ 1 / Typ 1.C
  • Außenabmessungen: 90 x 326,5 x 52 mm
  • Gewicht: 600 g
  • Ausführungs Schaltglied: Relais
  • Überlastschutz: Strombegrenzung über Gerätesicherung
  • Absekeingang: Über potentialfreien Kontakt schaltbar
  • CO-Eingang: Über potentialfreien Kontakt schaltbar
  • Temperaturbegrenzer bzw. Taupunktsensor: Über potentialfreien Öffnerkontakt, schaltbar
  • Abdeckungsverriegelung: Zweifache Verrastung des Deckels auf dem Gehäuse – werkzeuglos nicht zu öffnen.
  • Ventilschutzfunktion: 16 Tage / 5 min
  • Anschlussklemmen
  • Leiterquerschnitt: massiv: 0,2 bis 1,5 mm²
  • Leiterquerschnitt feindrätig: 0,2..1,5 mm²
  • Leiterquerschnitt feindrätig ADH: 0,2..1 mm²
  • Leiterquerschnitt feindrätig ADH isoliert: 0,2..0,75 mm²
  • Abisolierlänge: 8 bis 9 mm
  • Temperatur Kegeldruckprüfung: 550 °C
  • Normen und Vorschriften: EN 60730-1 / EN 60730-2-9 / ElektroG, bzw. RoHS-Konform
  • Ausführung Netzanschluss: Klemmen NYM-Anschluss 3 x 1,5 mm²
  • Zugentlastung: Integriert
  • Material Gehäuse: ABS
  • Montageart: Wandmontage/DIN-Schiene (TS35/35 x 7,5mm)
  • Farbe Gehäuse: RAL7035 (Lichtgrau)
  • Farbe Abdeckung: Transparent, im Bereich der LEDs poliert

› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste direct Balance


Lieferumfang:

  • 1 x Möhlenhoff Anschlussleiste Alpha direct Balance Typ B 21902-08N2
