alpha innotec WWS 202 Warmwasserspeicher 184 l für Wärmepumpen bis 10 kW

Versand per Spedition

Luft/Wasser-Wärmepumpe alpha innotec Hybrox 11 zum Heizen und Kühlen mit Kältemittel R290Heizen und Kühlen mit einem GerätDie Hybrox 11 gehört zur Hybrox Luft/Wasser-Wärmepumpen-Serie von alpha innotec und gewinnt Wärme aus der Außenluft, die sie an das Heizungswasser abgibt. Der Kältekreis ist reversibel, sodass ein einziges Gerät im Winter heizt und im Sommer aktiv kühlt. Die Raumheizung erreicht bei 35 °C und bei 55 °C jeweils die Energieeffizienzklasse A+++, und der SCOP bei 35 °C beträgt 5. Betrieben werden kann die Wärmepumpe bis zu einer Außenlufttemperatur von -22 °C. Der frequenzgeregelte Verdichter wird wärmebedarfsabhängig angesteuert, sodass sich die Heizleistung dem jeweiligen Bedarf anpasst, statt ständig zwischen Ein und Aus zu wechseln. Mit passendem Zubehör sind außerdem die Trinkwarmwasserbereitung sowie die Funktionen für Photovoltaik, Solarthermie und Schwimmbad möglich.Natürliches Kältemittel im geschlossenen KältekreisDie Wärmepumpe ist mit dem natürlichen Kältemittel R290 gefüllt, das ein sehr geringes Treibhauspotenzial hat. Der Kältekreis ist hermetisch geschlossen und muss bei der Installation weder geöffnet noch befüllt werden. Durch die Monoblock-Bauweise liegt der gesamte Kältekreis in einer Geräteeinheit, sodass zwischen Innen- und Außenbereich keine Kältemittelleitungen zu verlegen sind. Der Verdichter ist schwingungs- und schallgedämpft. Als Verflüssiger dient ein wärmeisolierter Plattenwärmetauscher aus Edelstahl. Der Verdampfer besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen, ein Axialventilator führt ihm die Außenluft zu. Die Abtauung erfolgt durch Kreislaufumkehr, sodass Eis am Verdampfer zügig entfernt wird und die Wärmepumpe danach wieder Wärme aus der Außenluft aufnimmt. Eine Hoch- und Niederdrucküberwachung sowie Sensoren zur Temperaturüberwachung kontrollieren den Kältekreis. Steuer- und Überwachungsorgane sind in einem Schaltkasten zusammengefasst.Aufstellung im AußenbereichDie Hybrox 11 wird im Freien aufgestellt und eignet sich für die wandnahe Bodenaufstellung. Die Fassaden aus Stahlblech sind zweifach pulverbeschichtet und schallgedämmt. Der Schallleistungspegel nach EN 12102 liegt bei 49 dB(A). Im Silent Mode arbeitet die Wärmepumpe zu festgelegten Zeiten, etwa nachts, mit reduzierter Geräuschentwicklung. Die Wärmepumpe ist anschlussfertig ausgeführt. Ein Heizstab und eine Heizungsumwälzpumpe sind im Gerät nicht enthalten. Für den Betrieb wird zusätzlich weiteres Zubehör benötigt.Regelung und FernzugriffDie Reglerplattform Luxtronik 2.1 steuert und überwacht die gesamte Wärmepumpenanlage über einen Regler. Über die SG-Ready-Schnittstelle lässt sich der Betrieb von außen beeinflussen, etwa durch ein Energiemanagementsystem. Einstellungen und Betriebszustand sind über myUplink per App oder Browser aus der Ferne abrufbar, zusätzlich lässt sich der Betrieb über das Onlineportal heatpump24 einsehen.

Versand per Spedition

Pufferspeicher alpha innotec TPS 200 zur Paralleleinbindung in WärmepumpenanlagenWärmepumpenkreis und Heizkreis hydraulisch getrenntDer alpha innotec TPS 200 ist ein Trennpufferspeicher zur Paralleleinbindung in Wärmepumpenanlagen. Vorgesehen ist er für monovalente, bivalente und monoenergetische Anlagen. Der Speicher trennt den Kreis der Wärmepumpe vom Heizkreis, sodass beide hydraulisch unabhängig voneinander arbeiten. Zugleich bevorratet er Heizwasser, sein Nenninhalt beträgt 200 l.Der TPS 200 gehört zum Speicherzubehör von alpha innotec. Er ist in die Energieeffizienzklasse B eingestuft.Stahlbehälter mit eingeschäumter IsolierungDer Behälter besteht aus Stahl und ist mit einer 45 mm starken Isolierung aus PU-Weichschaum eingeschäumt. Sie wirkt Wärmeverlusten des bevorrateten Heizwassers entgegen. Darüber sitzt ein isolierter Außenmantel mit kaschierter PVC-Folie. Die Ummantelung aus weichem Kunststoff ist in Silbergrau gehalten.Anschlüsse für Heizwasser, Heizstab und FühlerDas Heizwasser wird über vier Muffen 1 ½" IG angeschlossen. Eine weitere Muffe 1½" IG ist für Heizstäbe vorgesehen. Mit einem eingesetzten Heizstab lässt sich das Heizwasser im Speicher zusätzlich erwärmen. Zwei Muffen ½" IG nehmen Fühler auf, ein Fühler wird mitgeliefert. Alle Muffen sind mit Innengewinde ausgeführt, in das sich die Anschlussverschraubungen eindrehen lassen. Insgesamt verfügt der Behälter damit über sieben Muffen.

Versand per Spedition

Pufferspeicher für Wärmepumpen: alpha innotec TPS 500.1 mit 472 l und ParalleleinbindungWärmepumpe und Heizkreis hydraulisch getrenntDer TPS 500.1 von alpha innotec ist ein Trennpufferspeicher für Wärmepumpenanlagen, der parallel in die Anlage eingebunden wird. Vorgesehen ist er für monovalente, bivalente und monoenergetische Wärmepumpenanlagen. Als Bindeglied zwischen Wärmepumpe und Heizkreis trennt er beide Kreise hydraulisch, sodass Wärmepumpenkreis und Heizkreis unabhängig voneinander arbeiten. Der Behälter hält dafür 472 l Heizwasser als Vorrat bereit.Einbau und AnschlüsseFür die Heizwasserseite stehen 8 Muffen 2″ IG zur Verfügung, an denen der Kreis der Wärmepumpe und der Heizkreis angeschlossen werden. Zusätzlich besitzt der Speicher 3 Muffen 1 ½″ IG für Heizstäbe, sodass sich bei Bedarf Heizstäbe in den Behälter einsetzen lassen. Eine Entleerung gehört ebenfalls zur Ausstattung. Über sie lässt sich das Heizwasser aus dem Behälter ablassen.Aufbau und WärmedämmungDer Behälter besteht aus Stahl und ist mit einer 80mm starken Isolierung aus PU-Weichschaum eingeschäumt. Nach außen schließt ein isolierter Außenmantel mit kaschierter PVC-Folie den Speicher ab. Die Ummantelung besteht aus weichem Kunststoff und ist in Silbergrau gehalten. Die Wärmedämmung ist Bestandteil des Speichers und muss nicht gesondert beschafft werden. Sie verringert die Wärmeabgabe des gespeicherten Heizwassers an die Umgebung. Der TPS 500.1 erreicht die Energieeffizienzklasse B.

Versand per Paketdienst

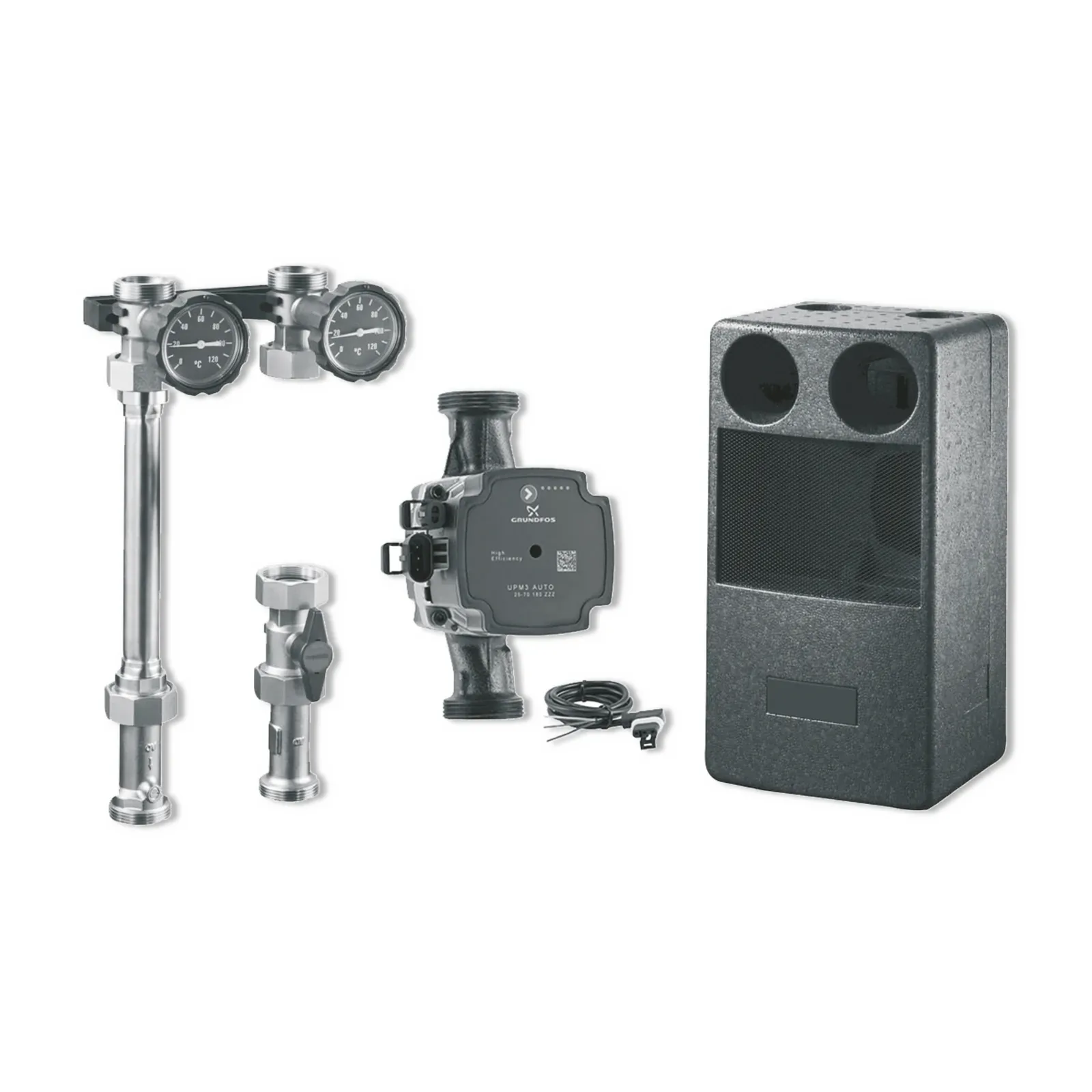

Hydraulikzubehör alpha innotec PHZ 2: Pumpenbaugruppe DN 25 für den HeizkreisDie PHZ 2 von alpha innotec ist eine Pumpenbaugruppe für das Heizungssystem und übernimmt dort die Aufgabe einer Entladebaugruppe. Kern der Baugruppe ist die Umwälzpumpe 25-70, die für den Umlauf des Heizwassers im Heizkreis sorgt. Außerdem gehören Absperrungen, ein Pumpenkugelhahn und eine Schwerkraftbremse zur Baugruppe.Thermometer mit Absperrfunktion zeigen die Temperatur direkt an der Baugruppe an, sodass sie ohne Umweg ablesbar ist. Die Leitungen bestehen aus Kupferrohr, die Bauteile sind aus Messing gefertigt und mit EPDM-Dichtungen abgedichtet. Isolierschalen aus EPP umschließen die Baugruppe.Die PHZ 2 wird an der Wand montiert, die Wandhalterung ist Teil der Baugruppe. Die Anschlüsse sind flachdichtend ausgeführt. Für Kühlung ist die Baugruppe nicht geeignet und wird im Heizkreis eingesetzt.

Versand per Paketdienst

Hydraulikzubehör von alpha innotec: Verteilerbalken VB 25-2 für zwei HeizkreiseDer Verteilerbalken VB 25-2 von alpha innotec verteilt den Volumenstrom auf 2 Heizkreise. Er ist als Hydraulikzubehör für die Pumpenbaugruppen PHZ 2 und PHZM 2 bestimmt. Diese Pumpenbaugruppen gehören zum Heizkreis DN 25, und in derselben Nennweite ist auch der Anschluss des Verteilerbalkens ausgeführt. Beide Heizkreise werden so über einen gemeinsamen Verteiler versorgt.Zum Lieferumfang gehören eine Wandhalterung und eine Wärmedämmung. Über die Wandhalterung wird der Verteilerbalken an der Wand befestigt. Die Wärmedämmung verringert die Wärmeabgabe des Balkens an den Aufstellraum. Vorgesehen ist der Verteilerbalken für die Aufstellung im Innenbereich.Eine Heizungsumwälzpumpe ist im Verteilerbalken nicht integriert, ebenso wenig ein Heizstab.

Versand per Paketdienst

Hydraulikzubehör von alpha innotec: 3-Wege-Umschaltventil USV 1" für Heizung und WarmwasserDas Umschaltventil USV 1" von alpha innotec schaltet die Anlage vom Heizbetrieb auf die Trinkwarmwasserbereitung um. So kann der Wärmeerzeuger abwechselnd die Heizung und die Warmwasserbereitung versorgen. Das Ventil ist motorisch angetrieben und als 3-Wege-Ausführung gebaut.Das USV 1" gehört zum Hydraulikzubehör von alpha innotec und hat einen Anschluss in der Größe 1″.

Versand per Spedition

Hydraulikmodul HV 9H von alpha innotec mit Elektroheizelement 9 kW und Luxtronik 2.1Hydraulik und Regelung in einem ModulDas HV 9H von alpha innotec ist eine anschlussfertige Hydraulikkombination für die Aufstellung im Innenbereich. Umwälzpumpe, Elektroheizelement und der Heizungsregler Luxtronik 2.1 sind in das wärmegedämmte Gehäuse integriert. Damit laufen Steuerung und Überwachung der gesamten Anlage an einer Stelle zusammen. Die Heizungsumwälzpumpe ist als Hocheffizienz-Umwälzpumpe ausgeführt und hält das Heizwasser im Heizkreis in Umlauf. Außenfühler sowie Vor- und Rücklauffühler gehören ebenfalls zur Ausstattung. Hinzu kommt eine Wärmemengenerfassung, die nicht für die Betriebskostenabrechnung bestimmt ist.Elektrisch nachheizen und Druck haltenDas integrierte Elektroheizelement leistet 9 kW. So steht bei Bedarf eine elektrische Zusatzheizung zur Verfügung. Zur Ausstattung gehört außerdem ein Ausdehnungsgefäß mit 18 l, das beim Erwärmen des Heizwassers den Anlagendruck innerhalb der zulässigen Grenzen hält. Auch eine Sicherheitsbaugruppe gehört zum Modul.Einbau und AnschlussDas HV 9H ist für die Wandmontage ausgelegt und kommt fertig isoliert auf die Baustelle. Pumpe, Fühler, Armaturen und Sicherheitstechnik sind bereits integriert oder mitgeliefert, sodass die Installation schneller gelingt. Absperrkugelhähne und ein Entleerungshahn gehören ebenfalls dazu. Das Modul ist nicht teilbar.

Versand per Spedition

Hydraulikmodul HV 6H von alpha innotec zur Wandmontage mit Ausdehnungsgefäß 12 lDie Hydraulik des Heizkreises in einem ModulDas alpha innotec HV 6H ist ein anschlussfertiges Hydraulikmodul, das die hydraulischen Komponenten für den Heizkreis in einem Gehäuse an der Wand zusammenfasst. Die integrierte Heizungsumwälzpumpe ist als Hocheffizienz-Umwälzpumpe ausgeführt und hält das Heizwasser im Kreislauf in Umlauf. Zur Ausstattung gehört ein Ausdehnungsgefäß mit 12 l, sodass der Druck im Heizsystem beim Aufheizen im zulässigen Bereich bleibt. Eine Sicherheitsbaugruppe ergänzt die Hydraulik.Elektrisch nachheizen mit 6 kWIn das Modul ist ein Elektroheizelement mit 6 kW integriert. Damit kann bei Bedarf zusätzlich elektrisch nachgeheizt werden. Das Elektroheizelement gehört zur Ausstattung des HV 6H und muss nicht separat beschafft werden.Regelung mit Luxtronik 2.1Im Modul sitzt der Heizungsregler Luxtronik 2.1. Über ihn wird die gesamte Anlage gesteuert und überwacht. Vor- und Rücklauffühler sowie ein Außenfühler sind Teil der Ausstattung. Eine Wärmemengenerfassung ist ebenfalls vorhanden. Sie ist nicht für die Betriebskostenabrechnung bestimmt.Einbau und AnschlussDas HV 6H ist für die Wandmontage im Innenbereich vorgesehen und nicht teilbar. Es ist fertig isoliert und steckt in einem wärmegedämmten Gehäuse. Damit die Installation schneller gelingt, sind Umwälzpumpe, Ausdehnungsgefäß, Sicherheitsbaugruppe, Elektroheizelement, Vor- und Rücklauffühler, Absperrkugelhähne, Entleerungshahn, Wärmemengenerfassung und Außenfühler bereits integriert oder liegen dem Modul bei.
