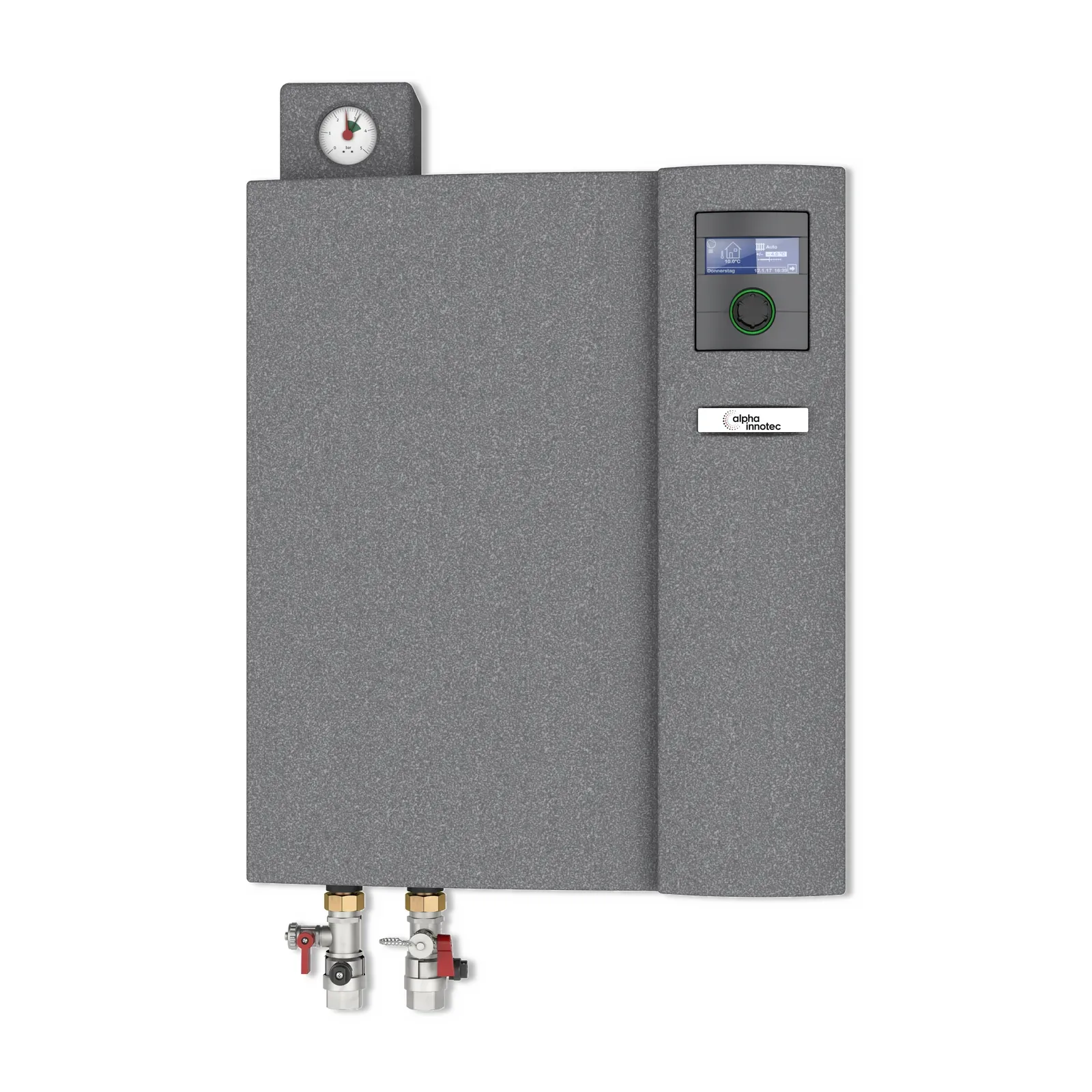

alpha innotec HV 9H Hydraulikmodul mit Luxtronik 2.1 und Heizstab 9 kW

Versand per Paketdienst

Witterungsgeführtes Regelungszubehör für Wärmepumpen: alpha innotec Wandregler WR mit Luxtronik 2.1Heizen nach AußentemperaturDer Wandregler WR von alpha innotec ist ein witterungsgeführter Heizungs- und Wärmepumpenregler im Wandgehäuse und für die Aufstellung im Innenbereich vorgesehen. Integriert ist der Heizungsregler Luxtronik 2.1, sodass die gesamte Wärmepumpenanlage über einen einzigen Regler gesteuert und überwacht wird. Ein Außentemperaturfühler wird mitgeliefert. Die Vorlauftemperatur folgt automatisch der Außentemperatur, ohne dass von Hand nachgeregelt werden muss, und eine automatische Heizgrenzfunktion ist ebenfalls an Bord. Den Verdichter der Wärmepumpe steuert der Regler laufzeitoptimiert und abhängig vom Wärmebedarf an.Betriebsarten, Mischkreis und WarmwasserAlle Betriebsarten lassen sich einzeln programmieren. Der Regler übernimmt die Ansteuerung mehrerer Wärmeerzeuger und eines Mischkreises, dessen Temperatur unabhängig von den übrigen Kreisen geregelt wird und der als Lade-, Entlade- oder Kühlkreis dient. Für die Trinkwarmwasserbereitung steht eine Schnellladefunktion zur Verfügung, für Zeiten der Abwesenheit eine Urlaubszeitfunktion.Umwälzpumpe, Durchflusssensor und ProgrammeZum Wandregler gehören eine Hocheffizienz-Umwälzpumpe, die das Heizwasser im Heizkreis in Umlauf hält, und ein Durchflusssensor. Ein Pumpenoptimierungsprogramm, ein Entlüftungsprogramm und ein Estrichausheizprogramm zählen zur Ausstattung des Reglers. Ein Betriebsstundenzähler ist vorhanden. Außerdem bietet der Wandregler eine Wärmemengenerfassung, die nicht für die Betriebskostenabrechnung vorgesehen ist.Bedienung, Diagnose und VernetzungBedient wird der Regler über ein Vollgrafikdisplay mit Menüführung, die mehrere Sprachen unterstützt. Bei der Einrichtung der Anlage unterstützt ein Inbetriebnahme-Assistent. Ein Fehlerdiagnoseprogramm mit Fehlerspeicher hält aufgetretene Störungen fest, sodass sie sich auch im Nachhinein auswerten lassen. Die Datenloggerfunktion zeichnet Betriebsdaten auf. Der Regler ist netzwerkfähig, verfügt über eine USB-Schnittstelle und ist erweiterungsfähig.

Versand per Spedition

Hydraulikmodul HV 6H von alpha innotec zur Wandmontage mit Ausdehnungsgefäß 12 lDie Hydraulik des Heizkreises in einem ModulDas alpha innotec HV 6H ist ein anschlussfertiges Hydraulikmodul, das die hydraulischen Komponenten für den Heizkreis in einem Gehäuse an der Wand zusammenfasst. Die integrierte Heizungsumwälzpumpe ist als Hocheffizienz-Umwälzpumpe ausgeführt und hält das Heizwasser im Kreislauf in Umlauf. Zur Ausstattung gehört ein Ausdehnungsgefäß mit 12 l, sodass der Druck im Heizsystem beim Aufheizen im zulässigen Bereich bleibt. Eine Sicherheitsbaugruppe ergänzt die Hydraulik.Elektrisch nachheizen mit 6 kWIn das Modul ist ein Elektroheizelement mit 6 kW integriert. Damit kann bei Bedarf zusätzlich elektrisch nachgeheizt werden. Das Elektroheizelement gehört zur Ausstattung des HV 6H und muss nicht separat beschafft werden.Regelung mit Luxtronik 2.1Im Modul sitzt der Heizungsregler Luxtronik 2.1. Über ihn wird die gesamte Anlage gesteuert und überwacht. Vor- und Rücklauffühler sowie ein Außenfühler sind Teil der Ausstattung. Eine Wärmemengenerfassung ist ebenfalls vorhanden. Sie ist nicht für die Betriebskostenabrechnung bestimmt.Einbau und AnschlussDas HV 6H ist für die Wandmontage im Innenbereich vorgesehen und nicht teilbar. Es ist fertig isoliert und steckt in einem wärmegedämmten Gehäuse. Damit die Installation schneller gelingt, sind Umwälzpumpe, Ausdehnungsgefäß, Sicherheitsbaugruppe, Elektroheizelement, Vor- und Rücklauffühler, Absperrkugelhähne, Entleerungshahn, Wärmemengenerfassung und Außenfühler bereits integriert oder liegen dem Modul bei.

Versand per Spedition

Hydraulikmodul alpha innotec HSV 180 mit emailliertem Trinkwarmwasserspeicher und PufferspeicherWarmwasser und Heizwasser in einem TowerDas alpha innotec HSV 180 ist eine anschlussfertige Hydraulikstation, die Trinkwarmwasserspeicher und Pufferspeicher als Reihenspeicher in einem Tower vereint. Für die Warmwasserbereitung im Haushalt steht ein Trinkwarmwasserspeicher mit 180 l Nenninhalt bereit. Er ist nach DIN 4753 emailliert, sodass die glasartige Innenschicht den Speicher vor Korrosion durch das Trinkwasser schützt. Eine Magnesiumanode ergänzt diesen Korrosionsschutz. Als Warmwasserbereiter erreicht das HSV 180 die Energieeffizienzklasse B.Der Reihenpufferspeicher nimmt 62 l Heizwasser auf. Er gleicht Schwankungen zwischen erzeugter und abgenommener Wärme aus, sodass der Wärmeerzeuger gleichmäßiger läuft. Ein Umschaltventil für Heizkreis und Trinkwarmwasser-Ladekreis lenkt das Heizwasser wahlweise in die Heizung oder zur Warmwasserbereitung. Ein Überströmventil gehört ebenfalls zur Ausstattung.Nachheizen, Pumpe und DruckhaltungEin Elektroheizelement mit 6 kW ist integriert, sodass bei Bedarf zusätzlich elektrisch nachgeheizt werden kann. Auch die Heizungsumwälzpumpe ist integriert. Sie ist als Energieeffizienz-Umwälzpumpe ausgeführt und hält das Heizwasser im Heizkreis in Umlauf. Das Ausdehnungsgefäß mit 12 l sorgt dafür, dass der Druck im Heizsystem beim Aufheizen im zulässigen Bereich bleibt. Eine Sicherheitsbaugruppe ist ebenfalls vorhanden.Regelung und WärmemengenerfassungDer Heizungsregler Luxtronik 2.1 ist in die Hydraulikstation integriert. Über ihn wird die Anlage gesteuert und überwacht. Vor- und Rücklauffühler sowie ein Außenfühler gehören zur Ausstattung. Die Wärmemengenerfassung erfolgt softwareseitig über den Regler. Für eine Betriebskostenabrechnung ist sie nicht vorgesehen.Einbau und AnschlussDie Hydraulikstation wird anschlussfertig und fertig isoliert geliefert. Damit die Installation schneller geht, sind die Komponenten bereits integriert oder liegen bei, darunter Absperrkugelhähne und ein Entleerungshahn. Der Tower ist für die Aufstellung im Innenbereich ausgelegt und nicht teilbar.

Versand per Spedition

Hydraulikmodul HSV 280 von alpha innotec mit Trinkwarmwasser- und PufferspeicherHeizkreis und Warmwasser aus einer StationDer HSV 280 von alpha innotec ist eine anschlussfertige Hydraulikstation in Towerbauweise für die Aufstellung im Innenraum. Sie vereint Trinkwarmwasserspeicher, Pufferspeicher und die zugehörige Hydraulik in einem Gerät. Ein Umschaltventil lenkt das Heizwasser wahlweise in den Heizkreis oder in den Ladekreis für das Trinkwarmwasser, sodass Raumheizung und Warmwasserbereitung abwechselnd versorgt werden. Die integrierte Heizungsumwälzpumpe ist als Energieeffizienz-Umwälzpumpe ausgeführt und hält das Heizwasser im Heizkreis in Umlauf. Ein Überströmventil gehört ebenfalls zur Station.Zwei Speicher für Warmwasser und HeizwasserFür die Warmwasserbereitung steht ein emaillierter Trinkwarmwasserspeicher mit einem Nenninhalt von 279 l zur Verfügung. Die Emaillierung nach DIN 4753 schützt den Speicher vor Korrosion durch das Trinkwasser, eine Magnesiumanode ergänzt diesen Schutz. Als Warmwasserbereiter erreicht der HSV 280 die Energieeffizienzklasse B. Daneben fasst die Station 83 l Heizwasser. Der Pufferspeicher gleicht Schwankungen zwischen erzeugter und abgenommener Wärme aus, sodass der Wärmeerzeuger gleichmäßiger arbeitet. Die Station ist fertig isoliert.Elektrische Nachheizung und SicherheitEin Elektroheizelement mit 9 kW ist integriert. Damit lässt sich bei Bedarf zusätzlich elektrisch nachheizen. Das Ausdehnungsgefäß mit 12 l hält den Druck im Heizsystem beim Aufheizen im zulässigen Bereich. Eine Sicherheitsbaugruppe gehört ebenfalls zur Ausstattung.Regelung und EinbauÜber den integrierten Heizungsregler Luxtronik 2.1 wird die gesamte Anlage gesteuert und überwacht. Vor- und Rücklauffühler sowie ein Außenfühler gehören zur Station. Der Regler erfasst die Wärmemenge softwareseitig. Diese Wärmemengenerfassung ist nicht für die Betriebskostenabrechnung vorgesehen.Auch Absperrkugelhähne und ein Entleerungshahn gehören zur Station. Dass diese Komponenten bereits vorhanden sind, beschleunigt die Installation. Der Tower ist nicht teilbar und wird als eine Einheit aufgestellt.

Versand per Spedition

Hydraulikmodul alpha innotec HSV 280 TP mit Trennpufferspeicher und Heizungsregler Luxtronik 2.1Heizkreise und Warmwasser aus einem TowerDer alpha innotec HSV 280 TP ist ein anschlussfertiger Hydrauliktower für den Anschluss an mehrere Heizkreise. Er vereint einen Trinkwarmwasserspeicher und einen Trennpufferspeicher. Der Trinkwarmwasserspeicher fasst 284 l und hält warmes Wasser bereit. Ein Umschaltventil lenkt das Heizwasser wahlweise in den Heizkreis oder zur Trinkwarmwassererzeugung, sodass Heizung und Warmwasserbereitung abwechselnd versorgt werden.Der Trennpufferspeicher bevorratet 88 l Heizwasser und trennt den Wärmepumpenkreis hydraulisch von den Heizkreisen. Beide Kreise arbeiten dadurch unabhängig voneinander.Regelung, Pumpen und NachheizungDer Heizungsregler Luxtronik 2.1 ist integriert. Über ihn wird die gesamte Anlage gesteuert und überwacht. Außenfühler sowie Vor- und Rücklauffühler sind integriert oder liegen bei, ebenso eine Wärmemengenerfassung, die nicht für die Betriebskostenabrechnung bestimmt ist.Zwei Energieeffizienz-Pumpen übernehmen die Umwälzung, eine im Wärmepumpenkreis und eine im ungemischten Heizkreis. Sie halten das Heizwasser in diesen Kreisen in Umlauf. Außerdem ist ein Elektroheizelement mit 9 kW integriert. Damit lässt sich bei Bedarf zusätzlich elektrisch nachheizen.Korrosionsschutz und EinbauDer Warmwasserspeicher ist emailliert. Die glasartige Innenschicht schützt ihn vor Korrosion durch das Trinkwasser, und eine Magnesiumanode ergänzt diesen Schutz.Sicherheitsbaugruppe, Absperrkugelhähne und Entleerungshahn sind integriert oder im Lieferumfang enthalten. Zusammen mit den übrigen vorbereiteten Komponenten sorgt das für eine schnellere Installation. Aufgestellt wird der Tower innen, und er ist nicht teilbar.

Versand per Spedition

Hydraulikmodul alpha innotec HSV 280 TP mit Trennpufferspeicher und Heizungsregler Luxtronik 2.1Heizkreise und Warmwasser aus einem TowerDer alpha innotec HSV 280 TP ist ein anschlussfertiger Hydrauliktower für den Anschluss an mehrere Heizkreise. Er vereint einen Trinkwarmwasserspeicher und einen Trennpufferspeicher. Der Trinkwarmwasserspeicher fasst 284 l und hält warmes Wasser bereit. Ein Umschaltventil lenkt das Heizwasser wahlweise in den Heizkreis oder zur Trinkwarmwassererzeugung, sodass Heizung und Warmwasserbereitung abwechselnd versorgt werden.Der Trennpufferspeicher bevorratet 88 l Heizwasser und trennt den Wärmepumpenkreis hydraulisch von den Heizkreisen. Beide Kreise arbeiten dadurch unabhängig voneinander.Regelung, Pumpen und NachheizungDer Heizungsregler Luxtronik 2.1 ist integriert. Über ihn wird die gesamte Anlage gesteuert und überwacht. Außenfühler sowie Vor- und Rücklauffühler sind integriert oder liegen bei, ebenso eine Wärmemengenerfassung, die nicht für die Betriebskostenabrechnung bestimmt ist.Zwei Energieeffizienz-Pumpen übernehmen die Umwälzung, eine im Wärmepumpenkreis und eine im ungemischten Heizkreis. Sie halten das Heizwasser in diesen Kreisen in Umlauf. Außerdem ist ein Elektroheizelement mit 9 kW integriert. Damit lässt sich bei Bedarf zusätzlich elektrisch nachheizen.Korrosionsschutz und EinbauDer Warmwasserspeicher ist emailliert. Die glasartige Innenschicht schützt ihn vor Korrosion durch das Trinkwasser, und eine Magnesiumanode ergänzt diesen Schutz.Sicherheitsbaugruppe, Absperrkugelhähne und Entleerungshahn sind integriert oder im Lieferumfang enthalten. Zusammen mit den übrigen vorbereiteten Komponenten sorgt das für eine schnellere Installation. Aufgestellt wird der Tower innen, und er ist nicht teilbar.

Versand per Spedition

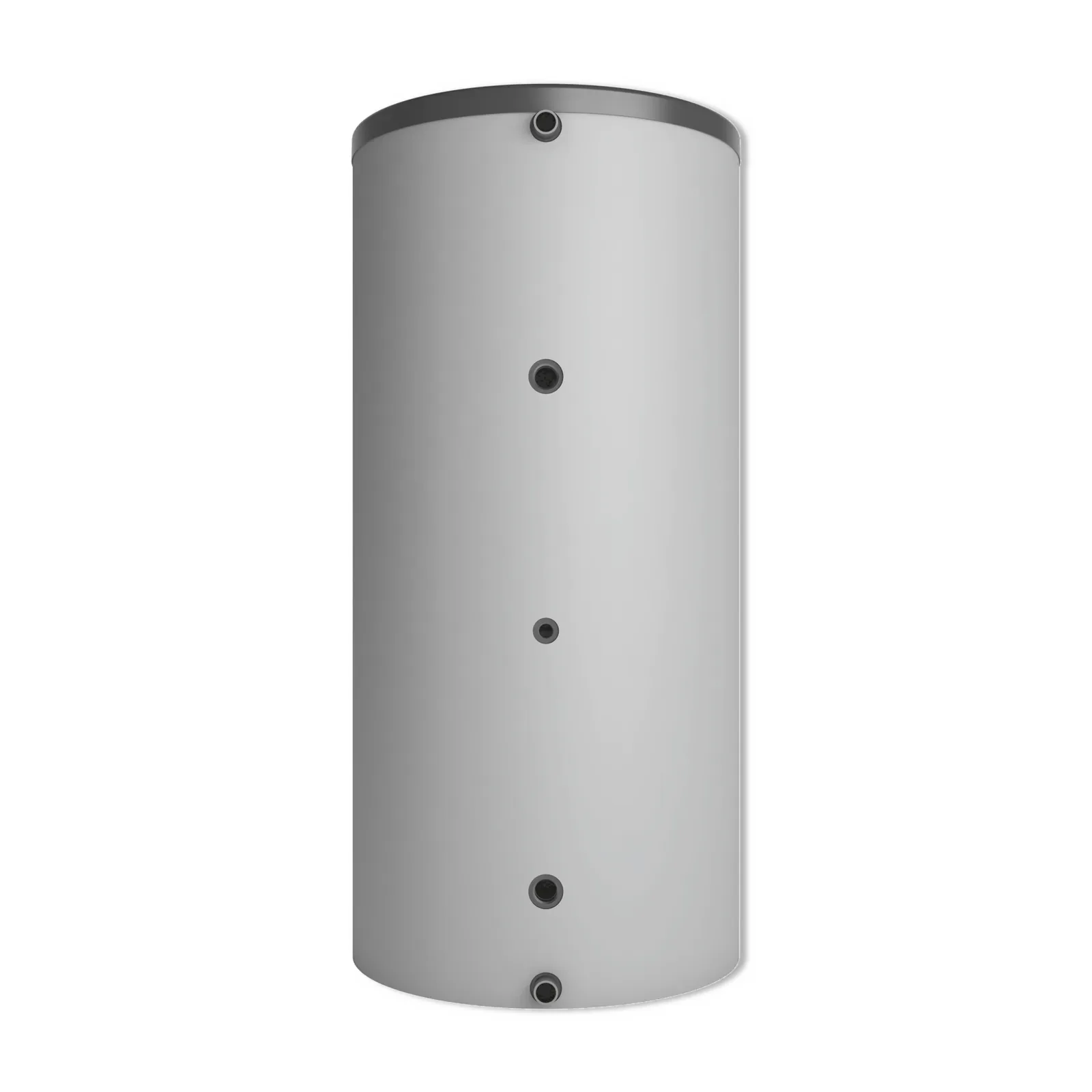

Trinkwarmwasserspeicher WWS 405.2 von alpha innotec mit Glattrohrwärmetauscher für WärmepumpenWarmwasser aus der WärmepumpeDer alpha innotec WWS 405.2 gehört zur WWS-Serie, deren Trinkwarmwasserspeicher speziell für die Anforderungen von Wärmepumpen konzipiert sind. Mit 339 l Nenninhalt hält er erwärmtes Trinkwasser für die Entnahme bereit. Ausgelegt ist der Speicher für Wärmepumpen mit einer Leistung bis maximal 20 kW. Als Warmwasserbereiter erreicht er die Energieeffizienzklasse B.Wärmeübertragung über den GlattrohrwärmetauscherDer Speicher ist mit einem Glattrohrwärmetauscher ausgestattet, der speziell auf den Betrieb mit Wärmepumpen ausgelegt ist. Das Rohr ist doppelt gewickelt und bietet eine Tauscherfläche von 5 m². Diese Bauweise sorgt für einen geringen Druckverlust bei hoher Übertragungsleistung. Das Heizwasser wird über einen eigenen Heizwasseranschluss zugeführt.Korrosionsschutz, Dämmung und WartungInnen ist der Speicher nach DIN 4753 emailliert. Die glasartige Schicht schützt ihn vor Korrosion durch das Trinkwasser. Eine Korrosionsschutzanode ergänzt diesen Schutz. Über einen Reinigungsflansch ist das Speicherinnere bei Wartungsarbeiten zugänglich. Gedämmt ist der Speicher mit direkt aufgeschäumtem PU-Hartschaum. Den äußeren Abschluss bildet ein Mantel aus kaschierter PVC-Folie.Aufstellung und AnschlussDer Speicher steht auf drei verstellbaren Standfüßen, über die er sich am Aufstellort gerade ausrichten lässt. Für Kalt- und Warmwasser besitzt er je einen Anschluss. Ein zusätzlicher Zirkulationsanschluss nimmt eine Zirkulationsleitung auf, sodass warmes Wasser an der Zapfstelle ohne lange Wartezeit bereitsteht. Zur Ausstattung gehört außerdem ein Fühler für den Wärmepumpenregler Luxtronik.

Versand per Paketdienst

alpha innotec SPS 100 – Hydraulikzubehör mit Ausdehnungsgefäß 100 l und SicherheitsbaugruppeDas Sicherheitspaket Sekundär SPS 100 von alpha innotec fasst Ausdehnungsgefäß, Kappenventil und Sicherheitsbaugruppe zu einem Paket zusammen. Die einzelnen Bauteile müssen daher nicht getrennt zusammengestellt werden.Zentrales Bauteil ist das Ausdehnungsgefäß mit 100 l. Es nimmt die Volumenänderung beim Erwärmen auf, sodass der Druck in der Anlage beim Aufheizen im zulässigen Bereich bleibt. Zur Befestigung gehört eine Wandhalterung mit Spannband zum Paket, mit der das Gefäß an der Wand gehalten wird.Die Sicherheitsbaugruppe vereint drei Bauteile in einer Einheit. Das Sicherheitsventil öffnet bei unzulässigem Überdruck und schützt die Anlage so vor zu hohem Druck. Das Manometer zeigt den Anlagendruck an, sodass sich der Druck direkt an der Baugruppe ablesen lässt. Der automatische Entlüfter führt Luft selbsttätig aus der Anlage ab, ohne dass dafür von Hand entlüftet werden muss. Ergänzt wird das Paket durch ein Kappenventil.

Versand per Spedition

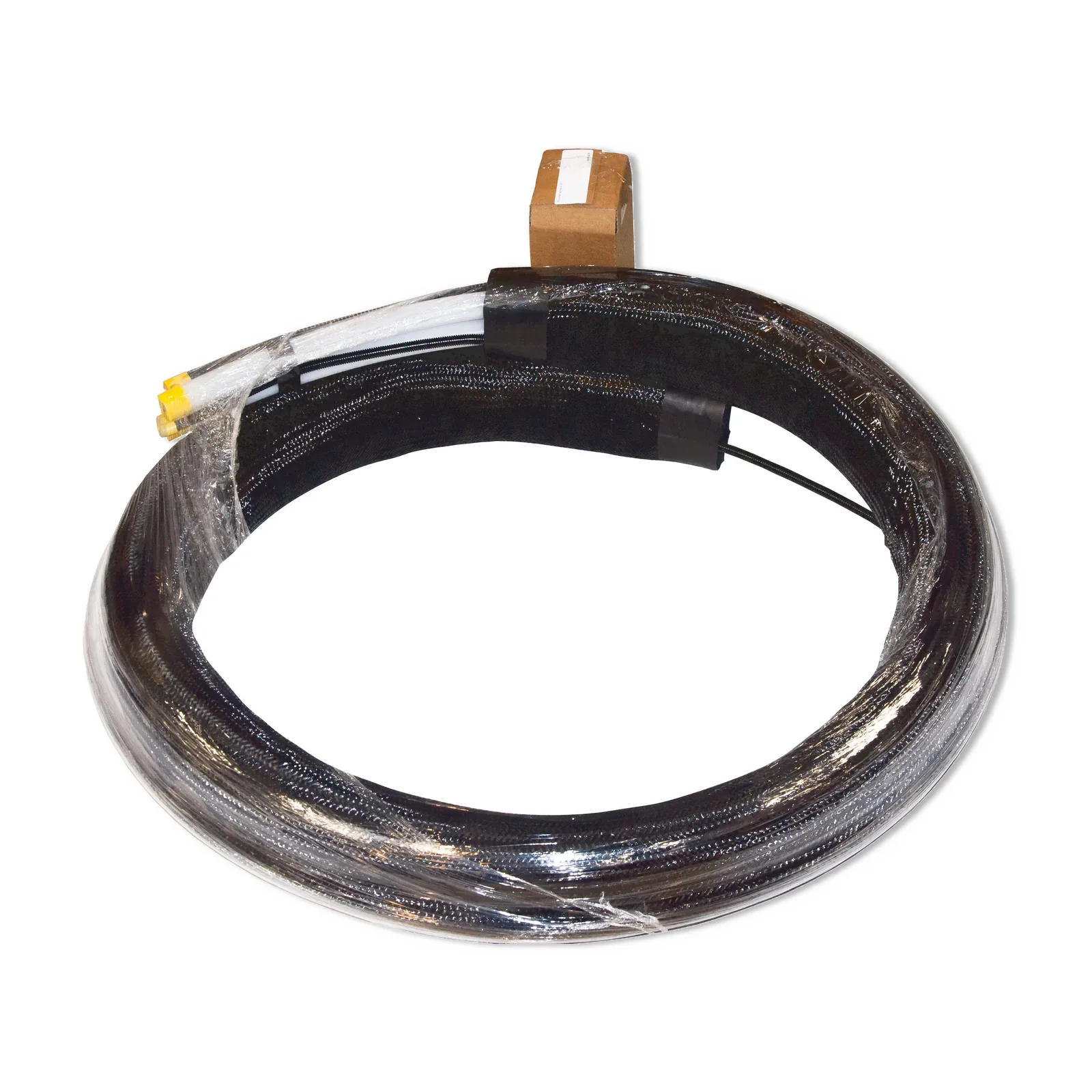

Verbindungsleitung zur Außeneinheit alpha innotec HVLD 40/3 in DN 32 mit 25 mm DämmungVerbindung zwischen Außeneinheit und GebäudeDie HVLD 40/3 von alpha innotec gehört zum Hydraulikzubehör für Luft/Wasser-Wärmepumpen in Außenaufstellung. Die Leitung stellt die hydraulische Verbindung zwischen dem Gerät im Freien und der Verrohrung im Gebäude her. Dabei werden die Hydraulik und die Leitungswege für die Elektrik in einem gemeinsamen Strang gebündelt.Zwei Kunststoffwellrohre im Leitungsverbund bieten Platz für die Steuerleitung und die Versorgungsleitung der Wärmepumpe. Beide Elektroleitungen lassen sich so zusammen mit den Rohren vom Außengerät ins Haus führen.Aufbau der LeitungDie Leitung ist in Doppelrohrausführung gefertigt und vereint damit zwei Rohre. Die Rohre haben die Dimension 40 mm x 3,7 mm und entsprechen damit der Nennweite DN 32. Eine 25 mm starke Dämmung umgibt die Rohre. Rohre und Dämmung bilden zusammen ein gedämmtes Rohrsystem für die Strecke vom Außengerät bis zur Verrohrung im Haus.Verlegung und AnschlussDie Leitungen müssen in einem bauseits verlegten KG-Rohr DN 200 geführt werden. Das Kunststoffrohr gehört nicht zum Lieferumfang der HVLD 40/3 und ist bei der Planung der Strecke zwischen Außeneinheit und Gebäude von Beginn an zu berücksichtigen.Übergangsverschraubungen 5/4“ sind bereits enthalten, sodass diese Übergangsstücke für den Anschluss nicht separat beschafft werden müssen.

Versand per Paketdienst

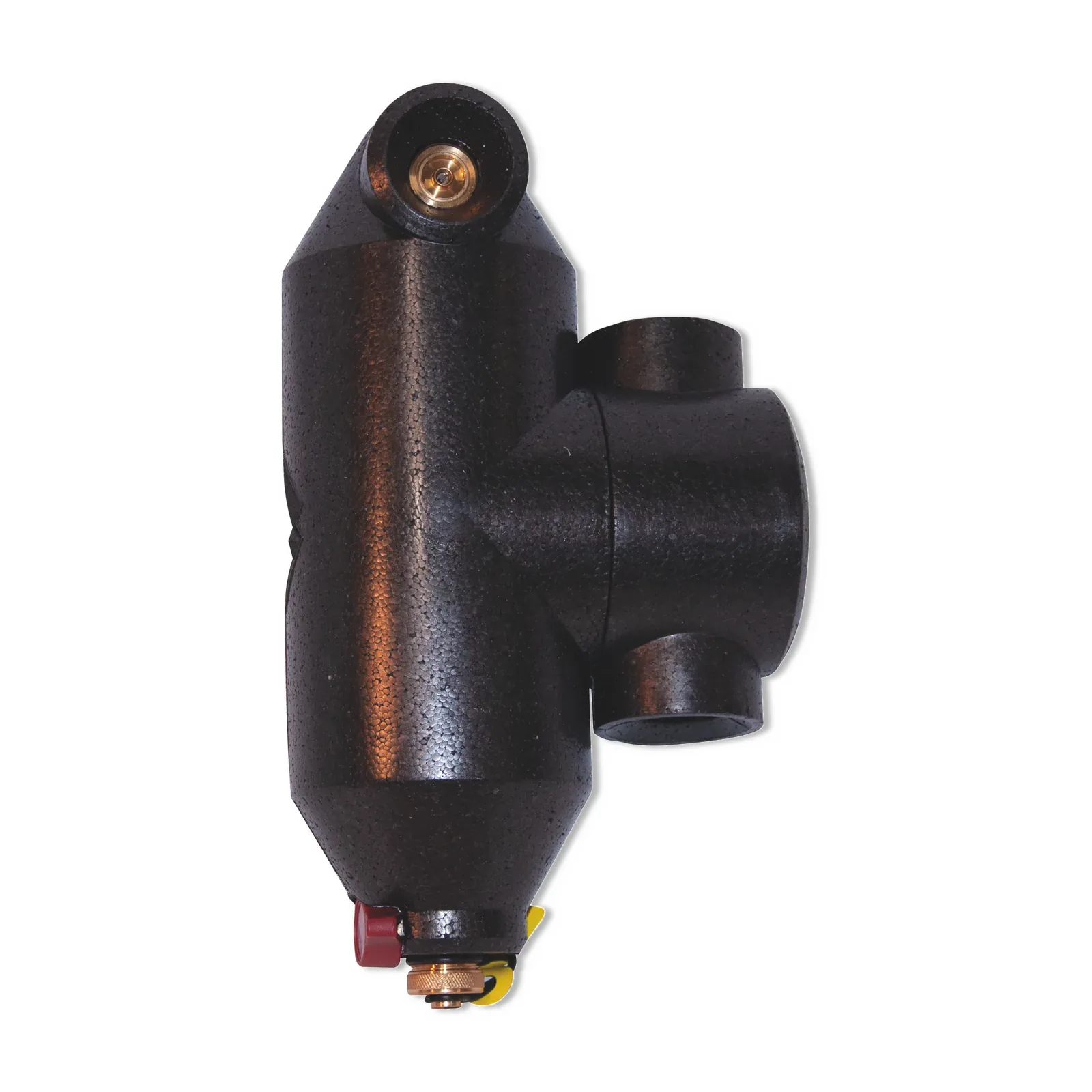

Luft- und Schlammabscheider alpha innotec LSA 1″ für den Heizkreis bis 10 barDer LSA 1″ von alpha innotec vereint Luftabscheider und Schlammabscheider in einem Bauteil und wird mit der Anschlussgröße 1″ in den Heizkreis eingebunden. Luft und Schmutz werden dort aus dem Heizwasser abgeschieden und im Abscheider gesammelt.Für die Entlüftung sorgt ein Schwimmerentlüfter, der die abgeschiedene Luft selbsttätig abführt. Zusätzlich ist ein Anschluss für eine kontrollierte Gasableitung vorhanden. Der abgeschiedene Schmutz sammelt sich im Schmutzauffangkörper, der sich über ein Ablassventil entleeren lässt.Dämmschalen aus EPP umschließen den Abscheider und verringern Wärmeverluste an dieser Stelle des Heizkreises. Ausgelegt ist der LSA 1″ für einen maximalen Betriebsdruck von 10 bar und eine maximale Betriebstemperatur von +120 °C. Er gehört zum Hydraulikzubehör aus dem Sortiment von alpha innotec.
