alpha innotec WWS 303.2 Warmwasserspeicher 271 l für Wärmepumpen bis 15 kW

Versand per Spedition

Warmwasserspeicher WWS 202 von alpha innotec mit 184 l und Glattrohrwärmetauscher für WärmepumpenTrinkwarmwasser aus der WärmepumpeDer WWS 202 gehört zum Speicherzubehör von alpha innotec und ist ein Trinkwarmwasserspeicher für Anlagen mit Wärmepumpe. Er fasst 184 l Trinkwarmwasser und ist für Wärmepumpen bis maximal 10 kW ausgelegt. Die Wärme gelangt über einen Glattrohrwärmetauscher, ein gewendeltes Rohr im Speicher, in das Trinkwasser. Für die Warmwasserbereitung ist der WWS 202 in die Energieeffizienzklasse B eingestuft.Wärmetauscher für den WärmepumpenbetriebDer Glattrohrwärmetauscher ist speziell auf Wärmepumpen ausgelegt und bietet eine Übertragungsfläche von 2,2 m2. Er gewährleistet einen geringen Druckverlust bei hoher Übertragungsleistung. Außerdem ist der Speicher mit einem Fühler für den Wärmepumpenregler Luxtronik ausgestattet, der Reglerplattform von alpha innotec, über die die Wärmepumpenanlage gesteuert und überwacht wird.Korrosionsschutz und WärmedämmungDer Speicher ist nach DIN 4753 emailliert, und die glasartige Innenschicht schützt ihn vor Korrosion durch das Trinkwasser. Eine Korrosionsschutzanode ergänzt diesen Schutz. Über einen Reinigungsflansch ist das Speicherinnere für die Reinigung zugänglich. Die Wärmedämmung besteht aus 50 mm PU-Hartschaum, der direkt auf den Speicher aufgeschäumt ist. Ein Außenmantel aus kaschierter PVC-Folie schließt die Dämmung nach außen ab.Aufstellung und AnschlussDer WWS 202 steht auf drei verstellbaren Standfüßen, mit denen er sich bei der Aufstellung ausrichten lässt. Für die Einbindung in die Anlage besitzt der Speicher je einen Anschluss für Heizwasser und für Kaltwasser.

Versand per Spedition

Trinkwarmwasserspeicher WWS 405.2 von alpha innotec mit Glattrohrwärmetauscher für WärmepumpenWarmwasser aus der WärmepumpeDer alpha innotec WWS 405.2 gehört zur WWS-Serie, deren Trinkwarmwasserspeicher speziell für die Anforderungen von Wärmepumpen konzipiert sind. Mit 339 l Nenninhalt hält er erwärmtes Trinkwasser für die Entnahme bereit. Ausgelegt ist der Speicher für Wärmepumpen mit einer Leistung bis maximal 20 kW. Als Warmwasserbereiter erreicht er die Energieeffizienzklasse B.Wärmeübertragung über den GlattrohrwärmetauscherDer Speicher ist mit einem Glattrohrwärmetauscher ausgestattet, der speziell auf den Betrieb mit Wärmepumpen ausgelegt ist. Das Rohr ist doppelt gewickelt und bietet eine Tauscherfläche von 5 m². Diese Bauweise sorgt für einen geringen Druckverlust bei hoher Übertragungsleistung. Das Heizwasser wird über einen eigenen Heizwasseranschluss zugeführt.Korrosionsschutz, Dämmung und WartungInnen ist der Speicher nach DIN 4753 emailliert. Die glasartige Schicht schützt ihn vor Korrosion durch das Trinkwasser. Eine Korrosionsschutzanode ergänzt diesen Schutz. Über einen Reinigungsflansch ist das Speicherinnere bei Wartungsarbeiten zugänglich. Gedämmt ist der Speicher mit direkt aufgeschäumtem PU-Hartschaum. Den äußeren Abschluss bildet ein Mantel aus kaschierter PVC-Folie.Aufstellung und AnschlussDer Speicher steht auf drei verstellbaren Standfüßen, über die er sich am Aufstellort gerade ausrichten lässt. Für Kalt- und Warmwasser besitzt er je einen Anschluss. Ein zusätzlicher Zirkulationsanschluss nimmt eine Zirkulationsleitung auf, sodass warmes Wasser an der Zapfstelle ohne lange Wartezeit bereitsteht. Zur Ausstattung gehört außerdem ein Fühler für den Wärmepumpenregler Luxtronik.

Versand per Spedition

Trinkwarmwasserspeicher alpha innotec WWS 303.1 mit 276 l für Wärmepumpen bis 15 kWWarmwasser aus der WärmepumpeDer WWS 303.1 von alpha innotec hält 276 l Trinkwarmwasser für den Haushalt bereit und ist für den Betrieb mit einer Wärmepumpe gebaut. Er lässt sich mit Wärmepumpen bis zu einer Heizleistung von maximal 15 kW einsetzen. Als Warmwasserbereiter erreicht der Speicher die Energieeffizienzklasse A.Wärmeübertragung über den GlattrohrwärmetauscherDie Wärme gelangt über einen doppelt gewickelten Glattrohrwärmetauscher in den Speicherinhalt, der speziell auf Wärmepumpen ausgelegt ist. Seine Übertragungsfläche beträgt 3,5 m2. Die Bauweise gewährleistet einen geringen Druckverlust bei hoher Übertragungsleistung. Heizwasser und Kaltwasser werden jeweils über einen eigenen Anschluss an den Speicher geführt.Korrosionsschutz und IsolierungDer Behälter besteht aus Stahl und ist nach DIN 4753 emailliert, sodass eine glasartige Schicht ihn vor Korrosion durch das Trinkwasser schützt. Eine Korrosionsschutzanode ergänzt diesen Schutz. Nach außen ist der Speicher isoliert und mit einem Außenmantel aus kaschierter PVC-Folie versehen.Aufstellung, Reinigung und RegelungDer Speicher steht auf drei verstellbaren Standfüßen, sodass er sich am Aufstellort ausrichten lässt. Ein Reinigungsflansch öffnet den Zugang zum Speicherinneren für die Reinigung. Zur Ausstattung gehört ein Fühler für den Wärmepumpenregler Luxtronik, mit dem der Speicher in die Regelung eingebunden wird. Über Luxtronik wird die gesamte Wärmepumpenanlage gesteuert und überwacht.

Versand per Spedition

Trinkwarmwasserspeicher WWS 507.2 von alpha innotec mit 412 l Nenninhalt und GlattrohrwärmetauscherWarmwasser mit der Wärmepumpe bereitenDer Warmwasserspeicher WWS 507.2 von alpha innotec gehört zur WWS-Serie, die für die Trinkwassererwärmung mit Wärmepumpen konzipiert ist. Mit einem Nenninhalt von 412 l hält er Trinkwarmwasser bevorratet bereit und ist für Wärmepumpen bis maximal 30 kW ausgelegt.Die Wärme gelangt über einen Glattrohrwärmetauscher in den Speicherinhalt, der speziell auf den Betrieb mit Wärmepumpen abgestimmt ist. Das Rohr ist doppelt gewickelt und bietet eine Wärmetauscherfläche von 7 m². Diese Auslegung sorgt für einen geringen Druckverlust bei hoher Übertragungsleistung.Regelung und NachheizenZum Speicher gehört ein Fühler für Luxtronik, den Wärmepumpenregler von alpha innotec, über den die Wärmepumpenanlage gesteuert und überwacht wird.Für die Einbringung eines Elektroheizelements ist im oberen Drittel eine 6/4" Muffe integriert. Damit lässt sich das Trinkwarmwasser direkt am Austritt kontrolliert nachheizen. Vor dem Einsatz eines Elektroheizelements ist die Wasserqualität im Hinblick auf eine mögliche Verkalkung zu prüfen.Korrosionsschutz und WärmedämmungDer Speicher ist nach DIN 4753 emailliert. Die glasartige Innenschicht schützt ihn vor Korrosion durch das Trinkwasser, und eine Korrosionsschutzanode ergänzt diesen Schutz. Über den Reinigungsflansch ist das Speicherinnere für die Reinigung zugänglich.Die Wärmedämmung besteht aus 70 mm PU-Hartschaum, der direkt auf den Speicher aufgeschäumt ist. Außen schließt ein weicher Mantel aus kaschierter PVC-Folie den Speicher ab. Der Speicher erreicht die Energieeffizienzklasse B.Aufstellung und AnschlussDer Speicher steht auf drei verstellbaren Standfüßen, mit denen er sich am Aufstellort ausrichten lässt. Für die Einbindung besitzt er einen Heizwasseranschluss für den Wärmetauscher und einen Kaltwasseranschluss für die Trinkwasserseite.

Versand per Spedition

Trennpufferspeicher für Wärmepumpenanlagen: alpha innotec TPSK 470 mit 470 l NenninhaltHydraulische Trennung von Wärmepumpe und HeizkreisDer alpha innotec TPSK 470 ist ein Trennpufferspeicher zur Paralleleinbindung und für monovalente, bivalente und monoenergetische Wärmepumpenanlagen bestimmt. Zwischen Wärmepumpe und Heizkreis bevorratet er 470 l Heizwasser. Dadurch laufen der Wärmepumpenkreis und der Heizkreis hydraulisch getrennt und unabhängig voneinander. Der Speicher gehört zur TPSK-Serie von alpha innotec, die für Heiz- und Kühlanwendungen gedacht ist. Der TPSK 470 selbst ist für Heizen und Kühlen bis 5 °C vorgesehen.Aufbau und DämmungDer Behälter besteht aus Stahl und ist mit einer 70mm starken Isolierung aus PU-Hartschaum eingeschäumt. Die Dämmung ist dampfdiffusionsdicht ausgeführt, außen schließt ein Mantel aus hartem Kunststoff den Speicher ab. Der TPSK 470 erreicht die Energieeffizienzklasse B.Anschlüsse und AusstattungFür die Heizwasseranschlüsse sind 8 Muffen 2“ IG vorgesehen. Über 3 Muffen 1½“ IG lassen sich Heizstäbe einbinden, die das Heizwasser direkt im Speicher erwärmen. Für Fühler stehen 3 Muffen ½“ IG bereit, und 2 Fühler gehören zum Lieferumfang. Über die Entleerung lässt sich der Speicher bei Bedarf leeren.AufstellungDer TPSK 470 ist für die Aufstellung in Innenräumen bestimmt. Der Speicher ist nicht teilbar und wird daher als Ganzes an den Aufstellort gebracht.

Versand per Paketdienst

Hydraulikzubehör von alpha innotec: Sicherheitspaket SPS 35 mit Manometer und EntlüfterDas Sicherheitspaket Sekundär SPS 35 gehört zum Hydraulikzubehör von alpha innotec und stellt Ausdehnungsgefäß, Wandhalterung, Kappenventil und Sicherheitsbaugruppe in einer Lieferung zusammen. Kern des Pakets ist ein Ausdehnungsgefäß mit 35 l Inhalt. Es fängt die Volumenänderung des Heizwassers ab, sodass der Druck im Heizsystem beim Aufheizen im zulässigen Bereich bleibt.Befestigt wird das Ausdehnungsgefäß mit der mitgelieferten Wandhalterung, die es über ein Spannband an der Wand hält. Ein Kappenventil gehört ebenfalls zum Paket.Die Sicherheitsbaugruppe vereint drei Bauteile: Sicherheitsventil, Manometer und automatischen Entlüfter. Das Manometer zeigt den Druck an, sodass er sich direkt ablesen lässt. Der automatische Entlüfter führt Luft selbsttätig ab. Weil alle Komponenten gemeinsam geliefert werden, entfällt das Zusammenstellen einzelner Teile.

Versand per Paketdienst

Oberirdische Wanddurchführung für Wärmepumpen: alpha innotec WDF-O mit KG Rohr DN125Wärmepumpe im Außenbereich an das Haus anbindenDie alpha innotec WDF-O ist eine Wanddurchführung für Wärmepumpen, die außen aufgestellt sind. Die Durchführung stellt die Verbindung zwischen der Wärmepumpe und dem Gebäude her und bringt die Leitungen abgedichtet durch die Gebäudewand ins Haus. Als Systemlösung für die Hauseinführung fasst die WDF-O den Weg der Leitungen von der Wärmepumpe bis ins Gebäude in einem Zubehörteil zusammen und gehört zum Hydraulik-Zubehör von alpha innotec.Oberirdisch und horizontal verlegtDie WDF-O ist für die oberirdische Anbindung ausgelegt. Die Leitungen verlaufen horizontal von der Wärmepumpe zur Hauswand und werden dort durch die Wand geführt. Bei der Planung der Aufstellung ist damit festgelegt, dass die Leitungsführung zwischen Außenaufstellung und Gebäude oberhalb des Erdreichs liegt.Aufbau und WerkstoffeAngeschlossen wird die WDF-O über zwei Kupferrohre 28 mm, die jeweils 1 m lang sind. Hinzu kommen ein KG Rohr DN125, also ein Kunststoffrohr, sowie eine Dämmung und eine Verkleidung. Für die Verbindung zur Wärmepumpe ist ein Edelstahlwellrohr vorgesehen.Dämmung und Verkleidung inklusiveDämmung und Verkleidung sind Teil des Lieferumfangs und müssen für die Hauseinführung nicht gesondert beschafft werden. Auch das KG Rohr und die beiden Kupferrohre liegen bei, sodass die Durchführung als zusammengehöriges Set geliefert wird.

Versand per Spedition

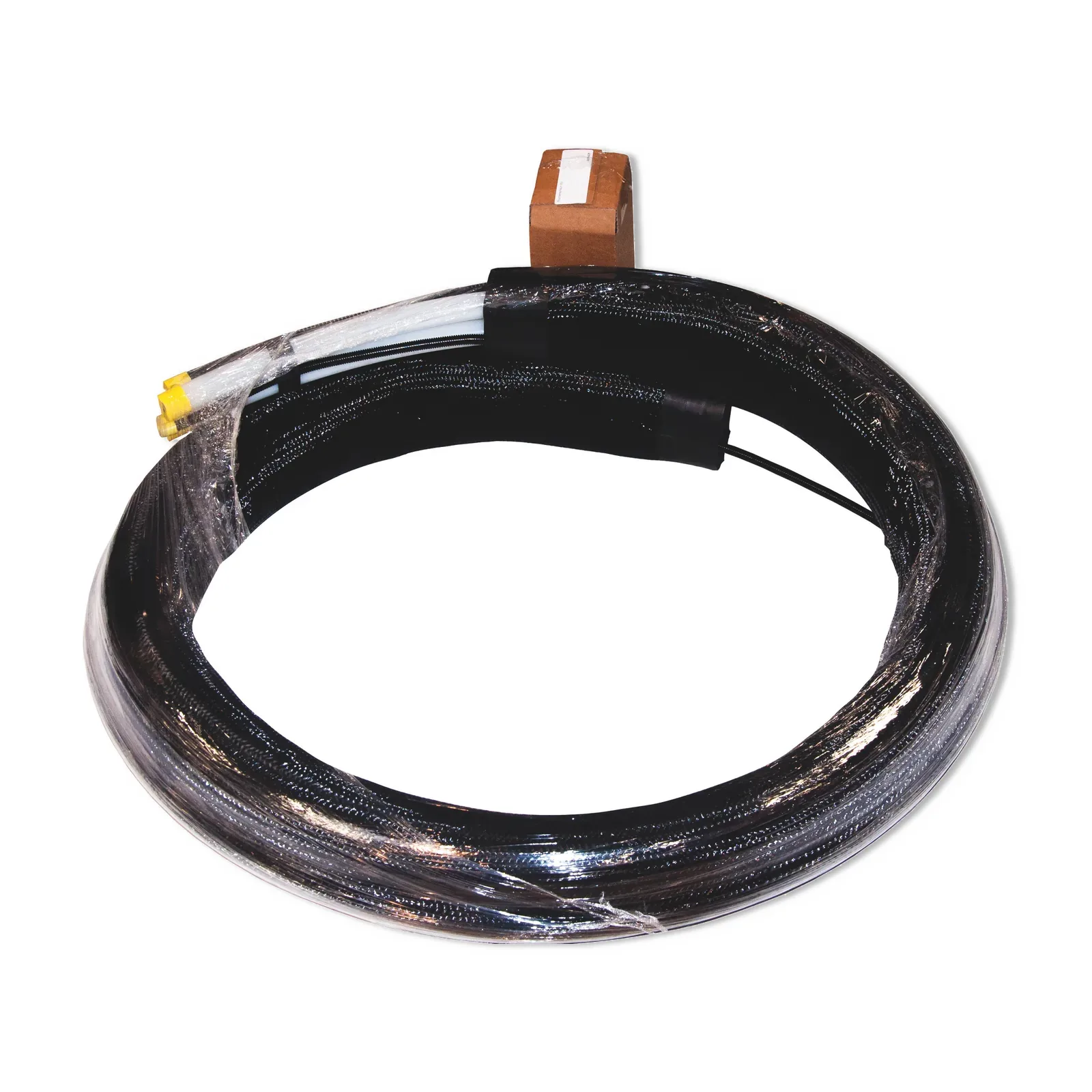

Verbindungsleitung zur Außeneinheit HVLD 32/3 von alpha innotec als PE-Xa-Doppelrohr DN 25Hydraulische Verbindung zur AußeneinheitDie alpha innotec HVLD 32/3 stellt die hydraulische Verbindung zwischen einer Luft/Wasser-Wärmepumpe in Außenaufstellung und der Verrohrung im Gebäude her. Die Leitung gehört zum Hydraulik-Zubehör von alpha innotec und ist als gedämmtes Rohrsystem in Doppelrohrausführung aufgebaut. Beide hydraulischen Leitungen verlaufen so gemeinsam in einem Strang von der Außeneinheit bis zur Verrohrung im Gebäude.Rohre aus PE-Xa mit DämmungDie beiden Kunststoffleitungen bestehen aus PE-Xa, einem vernetzten Polyethylen für Heizungsrohre. Jedes Rohr hat die Dimension 32 mm x 2,9 mm und entspricht der Nennweite DN 25. Beide Rohre sind mit 25 mm Dämmung versehen, die Wärmeverluste auf dem Weg zwischen Außeneinheit und Gebäude verringert.Platz für die ElektroleitungenNeben den beiden hydraulischen Leitungen gehören zwei Kunststoffwellrohre für Elektroleitungen zum Rohrsystem. Die elektrischen Leitungen lassen sich damit gemeinsam mit der hydraulischen Verbindung zwischen Außeneinheit und Gebäude führen.Einbau und AnschlussDie Leitungen werden in einem KG-Rohr DN 160 geführt, das bauseits zu verlegen ist. Dieses KG-Rohr gehört nicht zum Lieferumfang und muss vor der Montage der HVLD 32/3 bereitliegen. Für den Anschluss der beiden Rohre liegen vier Übergangsverschraubungen 1″ bei.

Versand per Spedition

Hydraulikmodul HSV 280 von alpha innotec mit Trinkwarmwasser- und PufferspeicherHeizkreis und Warmwasser aus einer StationDer HSV 280 von alpha innotec ist eine anschlussfertige Hydraulikstation in Towerbauweise für die Aufstellung im Innenraum. Sie vereint Trinkwarmwasserspeicher, Pufferspeicher und die zugehörige Hydraulik in einem Gerät. Ein Umschaltventil lenkt das Heizwasser wahlweise in den Heizkreis oder in den Ladekreis für das Trinkwarmwasser, sodass Raumheizung und Warmwasserbereitung abwechselnd versorgt werden. Die integrierte Heizungsumwälzpumpe ist als Energieeffizienz-Umwälzpumpe ausgeführt und hält das Heizwasser im Heizkreis in Umlauf. Ein Überströmventil gehört ebenfalls zur Station.Zwei Speicher für Warmwasser und HeizwasserFür die Warmwasserbereitung steht ein emaillierter Trinkwarmwasserspeicher mit einem Nenninhalt von 279 l zur Verfügung. Die Emaillierung nach DIN 4753 schützt den Speicher vor Korrosion durch das Trinkwasser, eine Magnesiumanode ergänzt diesen Schutz. Als Warmwasserbereiter erreicht der HSV 280 die Energieeffizienzklasse B. Daneben fasst die Station 83 l Heizwasser. Der Pufferspeicher gleicht Schwankungen zwischen erzeugter und abgenommener Wärme aus, sodass der Wärmeerzeuger gleichmäßiger arbeitet. Die Station ist fertig isoliert.Elektrische Nachheizung und SicherheitEin Elektroheizelement mit 9 kW ist integriert. Damit lässt sich bei Bedarf zusätzlich elektrisch nachheizen. Das Ausdehnungsgefäß mit 12 l hält den Druck im Heizsystem beim Aufheizen im zulässigen Bereich. Eine Sicherheitsbaugruppe gehört ebenfalls zur Ausstattung.Regelung und EinbauÜber den integrierten Heizungsregler Luxtronik 2.1 wird die gesamte Anlage gesteuert und überwacht. Vor- und Rücklauffühler sowie ein Außenfühler gehören zur Station. Der Regler erfasst die Wärmemenge softwareseitig. Diese Wärmemengenerfassung ist nicht für die Betriebskostenabrechnung vorgesehen.Auch Absperrkugelhähne und ein Entleerungshahn gehören zur Station. Dass diese Komponenten bereits vorhanden sind, beschleunigt die Installation. Der Tower ist nicht teilbar und wird als eine Einheit aufgestellt.
