Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 2 Heizkreise

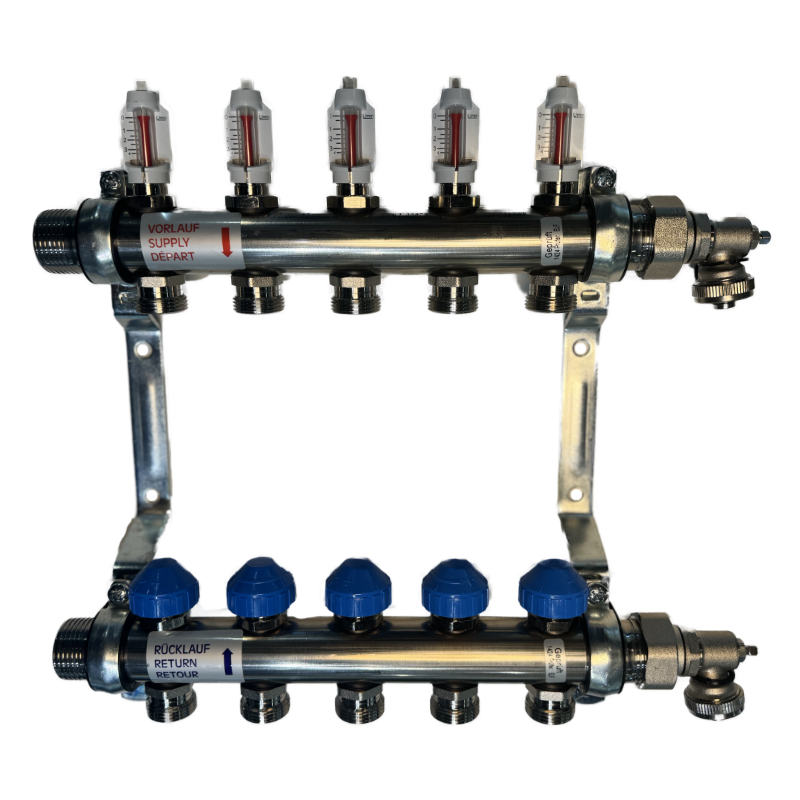

Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 2 Heizkreise

Der Systemverteiler «Premium» aus Edelstahl bietet eine optimale Lösung für die Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Montage ohne Ausgleichsstücke, was die Anzahl der Dichtstellen verringert. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine präzise Steuerung von bis zu 12 Heizkreisen.

Dank der geringen Einbautiefe von ca. 86 mm eignet er sich auch für enge Montagesituationen. Der Verteiler wird mit schallgedämmter Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre in verschiedenen Durchmessern (12–20 mm) geeignet.

Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.

Der Systemverteiler ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.

Technische Spezifikationen des Systemverteilers «Premium» Edelstahl

Der Systemverteiler «Premium» überzeugt durch seine hochwertige Ausführung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Der Verteiler bietet beidseitige Anschlussgewinde (1“ AG) für flexible Montagemöglichkeiten auf der rechten oder linken Seite.

• Material: Edelstahl
• Anschlussgewinde: 1“ AG beidseitig
• Einbautiefe: Geringe Einbautiefe von ca. 86 mm für den Einbau in Wandstärken ab 90 mm
• Heizkreisanschluss: ¾“ AG EK, kompatibel mit Klemmringverschraubungen

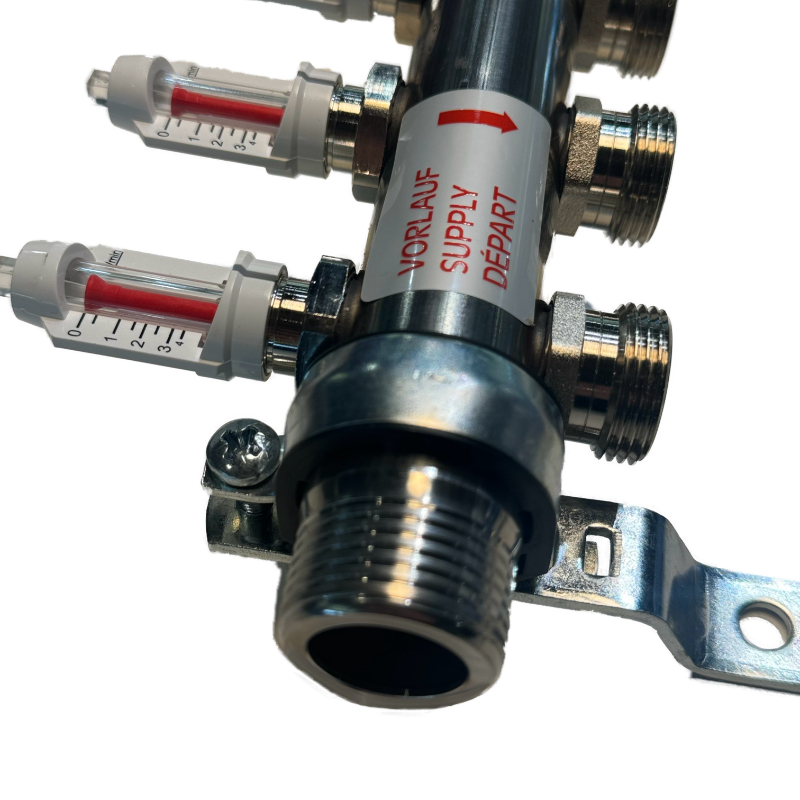

• Durchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise Kontrolle
• Kapazität: Geeignet für bis zu 12 Heizkreise
• Ventilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mm
• Kompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mm
• Prüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 bar
• Maximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)
• Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)
• Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder Schrankmontage
• Ventilschließmaß: 11,8 mm

Montage- und Inbetriebnahme des Systemverteilers «Premium»

Der Systemverteiler «Premium» lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.

Hydraulische Anschlüsse

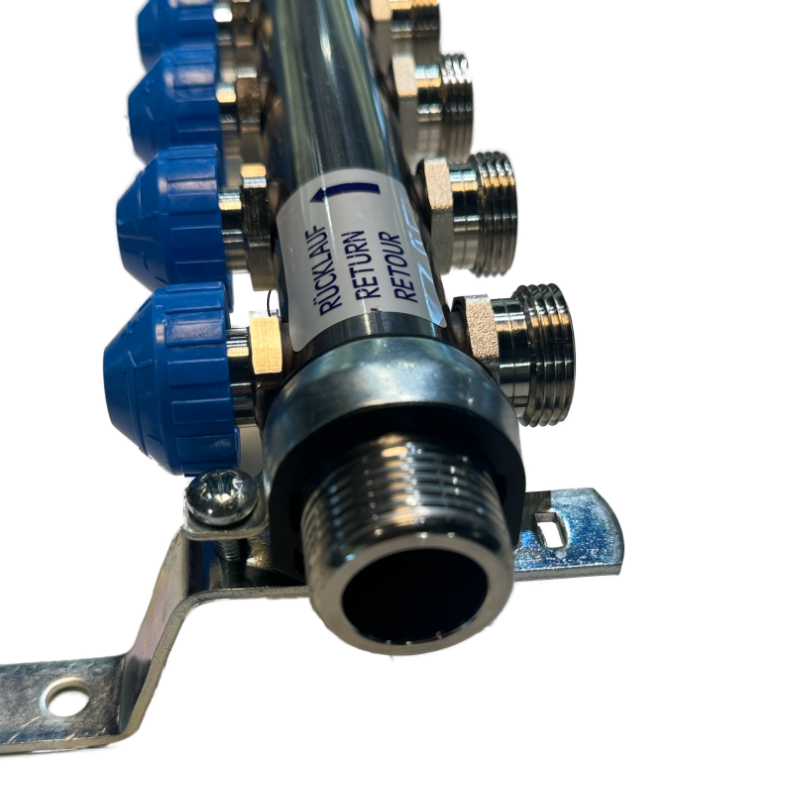

Die benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.

Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.

Rohrmontage Schritt für Schritt:

1. Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.
2. Schlauchtülle/Stützhülse einstecken.
3. Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.
4. Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.

Kennzeichnung

Die Heizkreise werden mit den beigelegten Selbstklebe-Etiketten markiert.

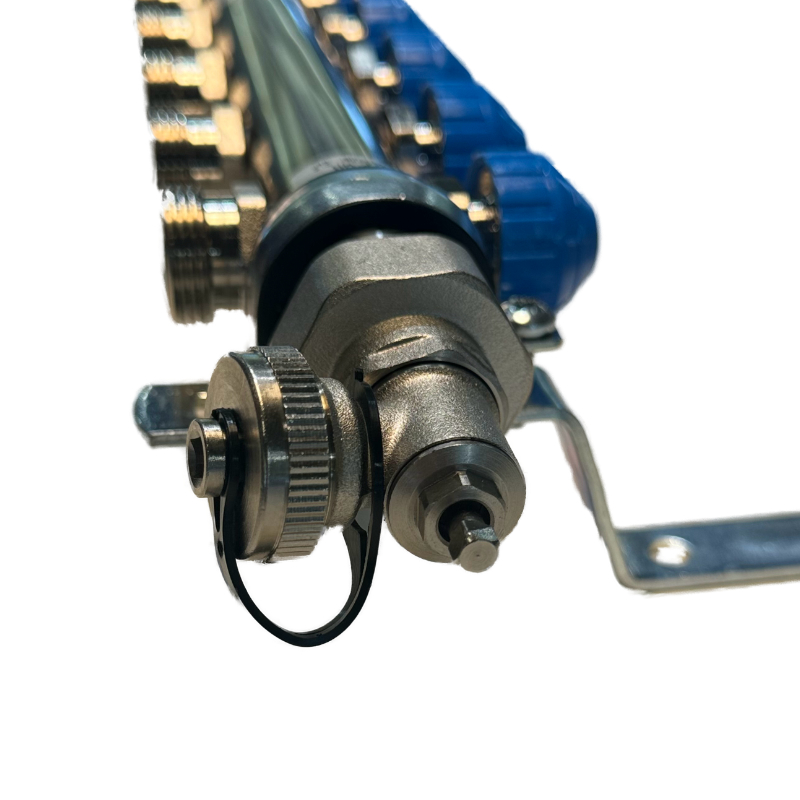

Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»

1. Ventile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.
2. Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.
3. Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.
4. Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.
5. Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.
6. Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.

Durchfluss-Einregulierung für den Systemverteiler «Premium»

1. Ventil schließen: Schutzkappe am Rücklauf des Heizkreises abnehmen und das Ventil mit einem Entlüfterschlüssel rechtsdrehend schließen (kleinster Wert).
2. Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert wird am Durchflussmesser abgelesen. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.
3. Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.
4. Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.

Technische Daten:

• Anzahl Heizkreise: 2
• Werkstoffe:
  Verteilerrohr: Edelstahl 1.4301
  Armaturen: Messing CW614N /CW617N
  O-Ringe: EPDM Elastomere
  Flachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34
  Kugelsitze: PTFE
  Kunststoffe: schlagzäh und temperaturfest
  Halter: Stahl, verzinkt
• Baulänge inkl. Verteilerendset: 215 mm
• Seitl. Anschluss: 1" AG
• Heizkreis Anschluss: G 3/4" Eurokonus
• Ventilanschluss: M30 × 1,5 für alle gängingen Stellantriebe
  Schließmaß: 11,8 mm
• Max. Betriebstemperatur: +70 °C
• Min. Betriebstemperatur: -5 °C *
• Max. zul. Betriebsdruck: 10 bar bei 60 °C

Lieferumfang:

• 1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 2 Heizkreise

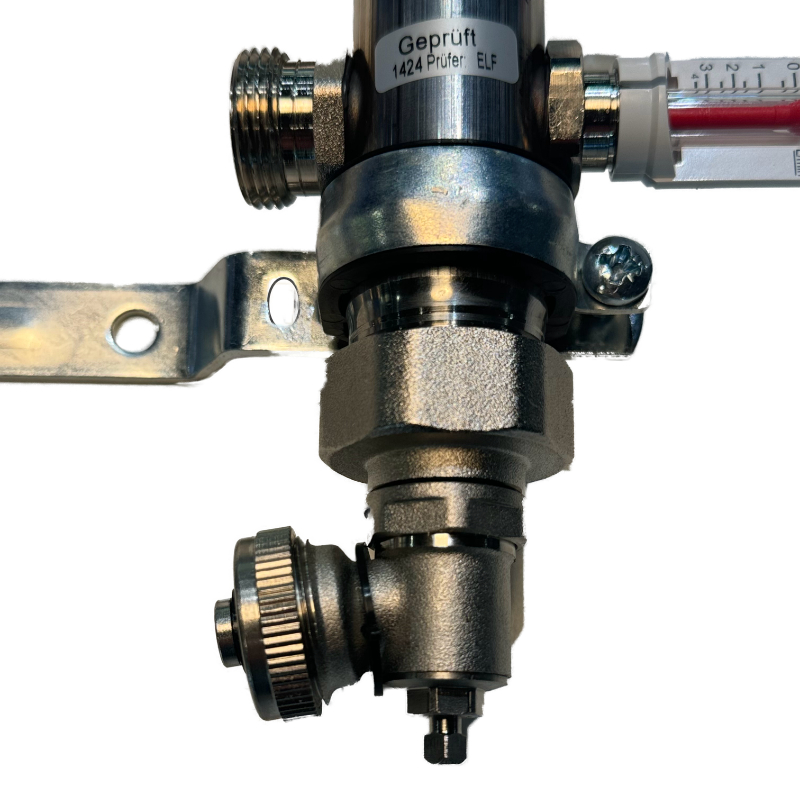

• 1 x Verteilerendset (55 mm)
