Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 7 Heizkreise

Heizkreisverteiler Edelstahl, 8 HeizkreiseDer Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.Technische Spezifikationen des Heizkreisverteilers aus EdelstahlDer Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" AußengewindeDurchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)Rücklaufbalken: Mit integrierten Ventilen und HandverstellkappenStellantriebe: Ideal für den Anschluss von StellantriebenInklusive Verteilerendset: Für Befüllen, Entlüften und SpülenMontage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefertVorteilePreisgünstige und robuste Lösung für das ObjektgeschäftEinfacher und schneller Anschluss an den WärmeerzeugerRegulierbare Durchflussmesser und Absperrventile für optimale KontrolleFlexibel für verschiedene AnschlussmöglichkeitenMontage- und Inbetriebnahme des Systemverteilers EdelstahlDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.Spülen und Füllen der Heizkreise beim Systemverteiler EdelstahlVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Technische Daten:Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 8Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 500 mm (inkl. Verteiler-Endset)Höhe: 350 mmTiefe: 86 mm› Download Technisches Datenblatt HeizkreisverteilerLieferumfang:1x Heizkreisverteiler für 8 Heizkreise

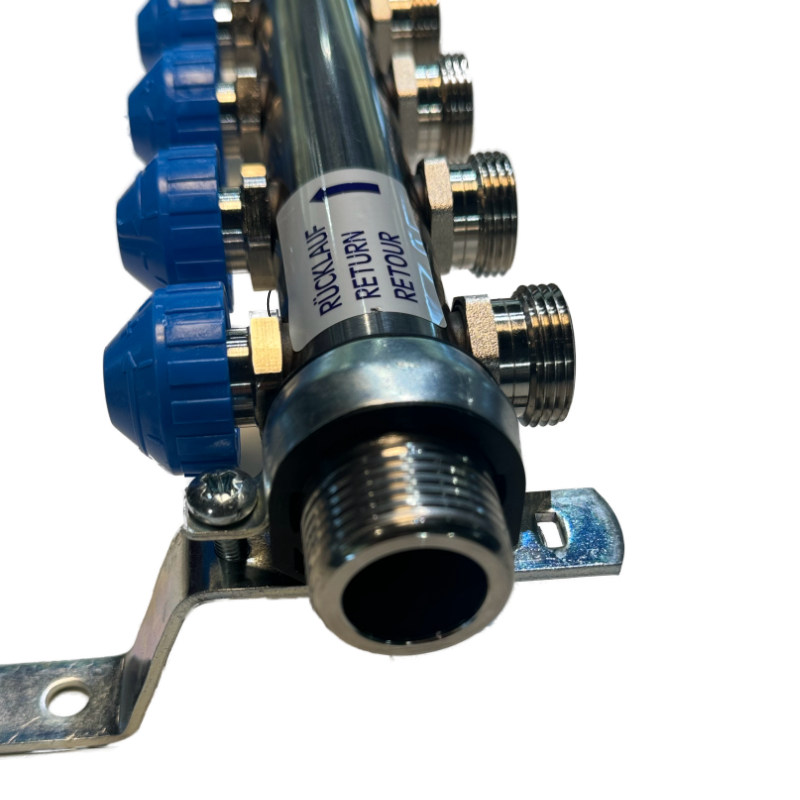

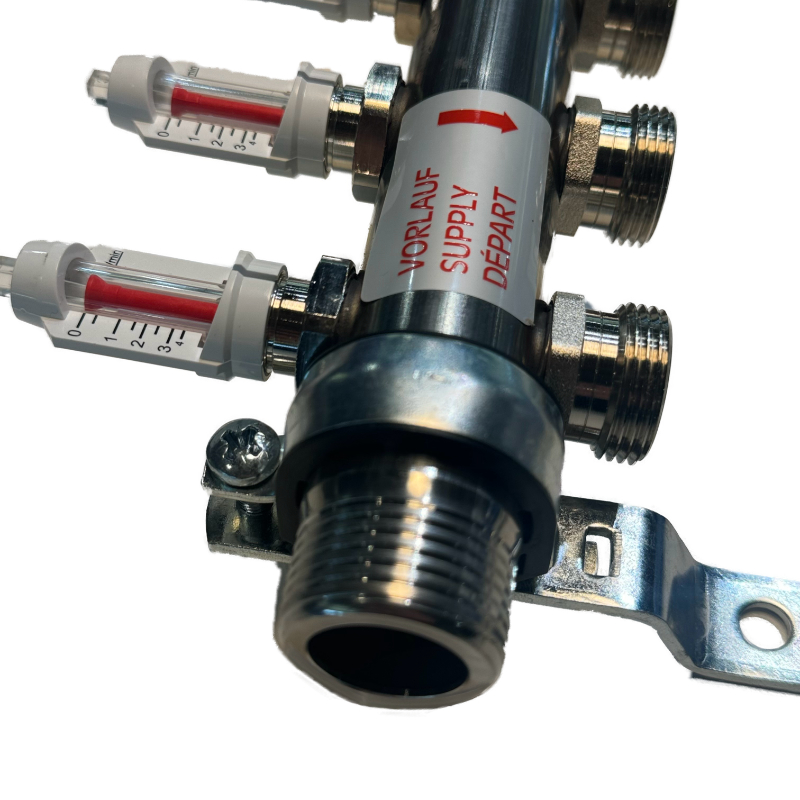

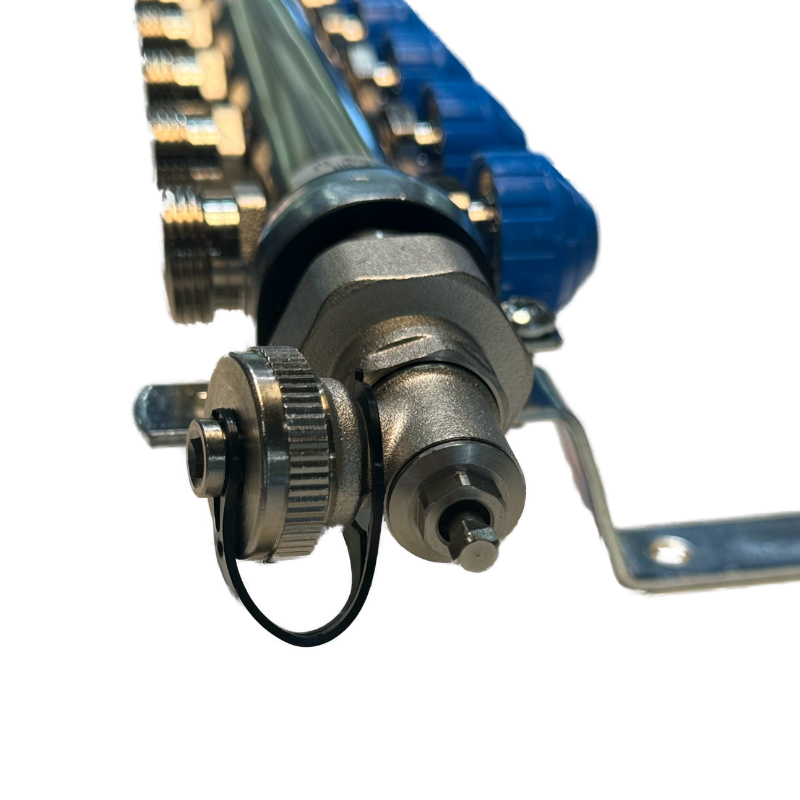

Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 4 HeizkreiseDer Systemverteiler «Premium» aus Edelstahl ist eine ideale Lösung zur Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Installation ohne Ausgleichsstücke, wodurch die Anzahl der Dichtstellen verringert wird. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine exakte Steuerung von bis zu 12 Heizkreisen.Dank seiner kompakten Bauweise mit einer Einbautiefe von ca. 86 mm eignet sich der Verteiler auch für enge Montagesituationen. Er wird mit einer schallgedämmten Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre mit Durchmessern von 12 bis 20 mm geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Er ist im Rahmen der KfW-Fördermaßnahmen für Neubauten und Sanierungen förderfähig.Technische Spezifikationen des Systemverteilers «Premium» Edelstahl:Der Systemverteiler «Premium» zeichnet sich durch seine hochwertige Verarbeitung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Er bietet beidseitige Anschlussgewinde (1“ AG), die eine flexible Montage auf der rechten oder linken Seite ermöglichen.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm, geeignet für Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des Systemverteilers «Premium»Der Systemverteiler «Premium» kann problemlos im Verteilerschrank installiert werden. Die Konsolen lassen sich an verstellbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen anbringen.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn mit 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre verfügen über ein 1” Außengewinde, das für eine flachdichtende Montage geeignet ist.Die Überwurfmuttern sollten mit einem Ring- bzw. Maulschlüssel (SW 38) mit einem Anzugsdrehmoment von 35-45 Nm festgezogen werden.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren. Klemmringmutter und Klemmring auf das Rohr schieben.Schlauchtülle oder Stützhülse einstecken.Rohr in die Konus-Aufnahme einsetzen und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigefügten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»Ventile schließen: Rücklaufventile mit Bauschutzkappen im Uhrzeigersinn schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Beschädigungen zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen verschließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und anschließend das Regulierventil schließen.Vorgang abschließen: Nach dem Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den Systemverteiler «Premium»Ventil schließen: Schutzkappe am Rücklaufventil abnehmen und das Ventil mit einem Entlüfterschlüssel im Uhrzeigersinn schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert kann am Durchflussmesser abgelesen werden. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 4Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 315 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 4 Heizkreise1 x Verteilerendset (55 mm)

Achtung:Es handelt sich um originale Möhlenhoff-Ware, die mit dem Label unseres Lieferanten Zewotherm versehen ist. Die Abbildung kann daher abweichen.Prüfen Sie vor dem Kauf die technischen Daten um sicherzustellen, dass das Produkt Ihren Anforderungen entspricht. Bei Fragen berät Sie unser Support gerne! Möhlenhoff Stellantrieb 5 inkl. VA 10 | 230 V | NCDieser Standardantrieb ist ein thermoelektrischer Stellantrieb, der zum Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern in Flächenheiz- und Flächenkühlsystemen dient. Sein Hauptanwendungsbereich liegt in der energieeffizienten Einzelraumregelung innerhalb der Haustechnik und Gebäudeautomation. Der Antrieb 24/230 V Standard wird über einen 24/230 V Raumtemperaturregler mit Zweipunkt-Ausgang oder Pulsweitenmodulation gesteuert. Im Lieferumfang ist die Ventilanpassung VA10 enthalten, die kompatibel ist mit: Zehnder, Strawa, Oventrop (Cocon, Cocon 4, Tri-D, Tri-M), Dumser, Beulco (ab 2005), Purmo, Heimeier, Siemens, Viega, Watts (HKV-T), KaMo Inox KaMo (H) vor September 2005, KAN-Therm, Unipipe (ECO-Verteiler), Valvex, Cronatherm (H), Wittingsthal, Frasa, Vescal (Metaplast), Aquatherm (Messing) und weiteren Herstellern. Für Informationen und Tipps zum Einbau sowie passenden Produkten steht Ihnen unser Service gern zur Verfügung. Empfehlung: Kombinieren Sie den Antrieb mit einem passenden Heizkreisverteiler aus unserem Sortiment.Merkmale:Modernes DesignStellweg: 4,0 mmAusführung: stromlos-zu (NC) oder stromlos-auf (NO)inkl. VA 10 (andere Ausführungen auf Anfrage)Leistungsaufnahme: 1 WattVollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-Zertifiziert Technische Daten:Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msBetriebsleistung: 1 W *Stellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid / lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen › Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5 24 V› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5 230 V Lieferumfang:1xMöhlenhoff Stellantrieb 5 inkl. VA 10 - 230 V

Dünnschicht-System – Das innovative System für RenovierungenDas Dünnschicht-System ist speziell für Renovierungen und Modernisierungen konzipiert, bei denen eine minimale Aufbauhöhe entscheidend ist. Mit einer Gesamthöhe von nur 22 mm (im Verbund) überzeugt es durch Vielseitigkeit, Effizienz und einfache Installation – selbst auf bestehenden Untergründen wie alten Fliesen oder Estrich.Hinweis:Der Nivellierestrich, z. B. Knauf N440, wird mit ca. 46 kg/m² (trocken) kalkuliert und muss separat bestellt werden.WICHTIG! Die Nivelliermasse muss von einem Fachmann aufgetragen werden.Vorteile des Dünnschicht-Systems Extrem niedrige Aufbauhöhe: Perfekt für Renovierungen ohne wesentliche Veränderung der Bodenkonstruktion. Einfache Installation: Selbstklebende Noppenplatte und geringes Gewicht erleichtern die Verlegung. Flexibilität: Geeignet für Verlegung auf verschiedenen Untergründen – von Stein bis Holzwerkstoffplatten. Schnelle Reaktionszeiten: Die dünne Estrichschicht ermöglicht ein rasches Aufheizen. Energieeffizient: Funktioniert optimal mit Niedertemperatur-Systemen wie Wärmepumpen. Universelle Einsatzmöglichkeiten: Kombinierbar mit bestehenden Heizsystemen oder als Komplettlösung. Angenehmes Raumklima: Flächenheizung sorgt für gleichmäßige Wärmeverteilung und Behaglichkeit. Zeitsparend: Schnelle Bauzeit durch geringe Trocknungsdauer des Nivellierestrichs. Langlebig und wartungsarm: Qualitativ hochwertige Materialien sorgen für eine lange Lebensdauer.Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Empfohlene Konfiguration und Materialien Rohrtyp: Polybuten-Heizrohr 12x1,3 mm für beste Wärmeübertragung. Verlegeabstand: Standardmäßig 10 cm für gleichmäßige Heizleistung. Maximale Rohrlänge: 70 m pro Heizkreis (zur Sicherstellung eines gleichmäßigen Heizkreislaufs).Technischer Aufbau1. Aufbau im Verbund (Untergrund: Stein, Fliesen, Estrich) Dünnschichtplatte: 13 mm (Noppenplatte für 12-mm-Rohr). Estrichüberdeckung: Mindestens 10 mm über den Rohren. Gesamthöhe: Ca. 22 mm. Nivelliermasse: Ca. 46 kg/m² (trocken), z. B. Knauf N440. Heizrohrlänge: Maximal 70 m pro Heizkreis für 12-mm-Rohr.2. Aufbau auf Trennlage (Untergrund: OSB-Platten, EPS, etc.) Schrenzlagen-Folie Dünnschichtplatte: 13 mm (Noppenplatte für 12-mm-Rohr). Estrichüberdeckung: Mindestens 25 mm über den Rohren. Gesamthöhe: Ca. 39 mm. Heizrohrlänge: Maximal 70 m pro Heizkreis für 12-mm-Rohr.Das Dünnschichtsystem selber aufbauen - so funktioniert es: Vorbereitung des Untergrunds Der Boden muss eben, stabil, staubfrei und grundiert sein. Ein Randdämmstreifen wird umlaufend angebracht, um Wärmebrücken zu vermeiden, Raum für Ausdehnung zu schaffen und Schallbrücken zu minimieren. Verlegung der Profilplatten Klebefolie auf der Noppenrückseite abziehen Die Profilplatten werden vollflächig auf dem Boden ausgelegt. Heizrohr verlegen Das Heizrohr wird im gewünschten Verlegemuster mittels einklicken eingelegt. Dichtheitsprüfung Vor dem Estrichauftrag das System auf Leckagen testen. Nivellierestrich aufbringen Gleichmäßige Verteilung der Masse, z. B. Knauf N440. Trocknungszeiten beachten. Regeltechnik vorbereiten Elektrische Anschlüsse für die Regler mit einem 5x1,5 mm² NYM-Kabel verlegen. Die Anschlussleiste wird ebenfalls mit einem 5x1,5 mm² NYM-Kabel angeschlossen Stellantriebe den jeweiligen Heizzonen zuordnen und gemäß Installationsanleitung installieren. Das Dünnschicht-System bietet eine einfache, effektive und platzsparende Lösung für die Modernisierung von Wohnräumen. Seine minimale Aufbauhöhe, die vielseitige Einsetzbarkeit und die schnelle Installation machen es zur idealen Wahl für Renovierungsprojekte. Kombiniert mit energieeffizienter Technik sorgt es für ein behagliches und nachhaltiges Raumklima.Hinweis:Sie haben Anpassungs- oder Änderungswünsche? Wir beraten Sie kostenlos und erstellen Ihnen ein individuelles Set! Schreiben Sie uns eine Nachricht an [email protected] oder rufen Sie uns an unter 0234/520 04 990

Heizkreisverteiler Edelstahl, 3 HeizkreiseDer Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.Technische Spezifikationen des Heizkreisverteilers aus EdelstahlDer Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" AußengewindeDurchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)Rücklaufbalken: Mit integrierten Ventilen und HandverstellkappenStellantriebe: Ideal für den Anschluss von StellantriebenInklusive Verteilerendset: Für Befüllen, Entlüften und SpülenMontage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefertVorteilePreisgünstige und robuste Lösung für das ObjektgeschäftEinfacher und schneller Anschluss an den WärmeerzeugerRegulierbare Durchflussmesser und Absperrventile für optimale KontrolleFlexibel für verschiedene AnschlussmöglichkeitenMontage- und Inbetriebnahme des Systemverteilers EdelstahlDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.Spülen und Füllen der Heizkreise beim Systemverteiler EdelstahlVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Technische Daten:Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 3Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 250 mm (inkl. Verteiler-Endset)Höhe: 350 mmTiefe: 86 mm› Download Technisches Datenblatt HeizkreisverteilerLieferumfang:1x Heizkreisverteiler für 3 Heizkreise
