Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung im Komplett-Set, 3 Heizkreise

-22.34 %

223,60 €*

287,94 €* (22.34% gespart)

Inhalt: 1 Stk.

Produktnummer: HP1111254

Lieferzeit innerhalb von 6-10 Arbeitstagen

Anzahl Heizkreise

Set

Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung im Komplett Set, 3 Heizkreise

Dynamischer Systemverteiler mit automatischem, hydraulischen Abgleich. Er überwacht und gleicht autodynamisch gegebenenfalls anfallende Druckschwankungen im Rohrnetz aus. Der Premiumverteiler hält die Durchflussmenge gleichbleibend und führt somit zur idealen Wärmeverteilung sowie Ausnutzung der Anlage. Er ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.

Die Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Flächenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler «Premium» Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden.

Produktmerkmale:

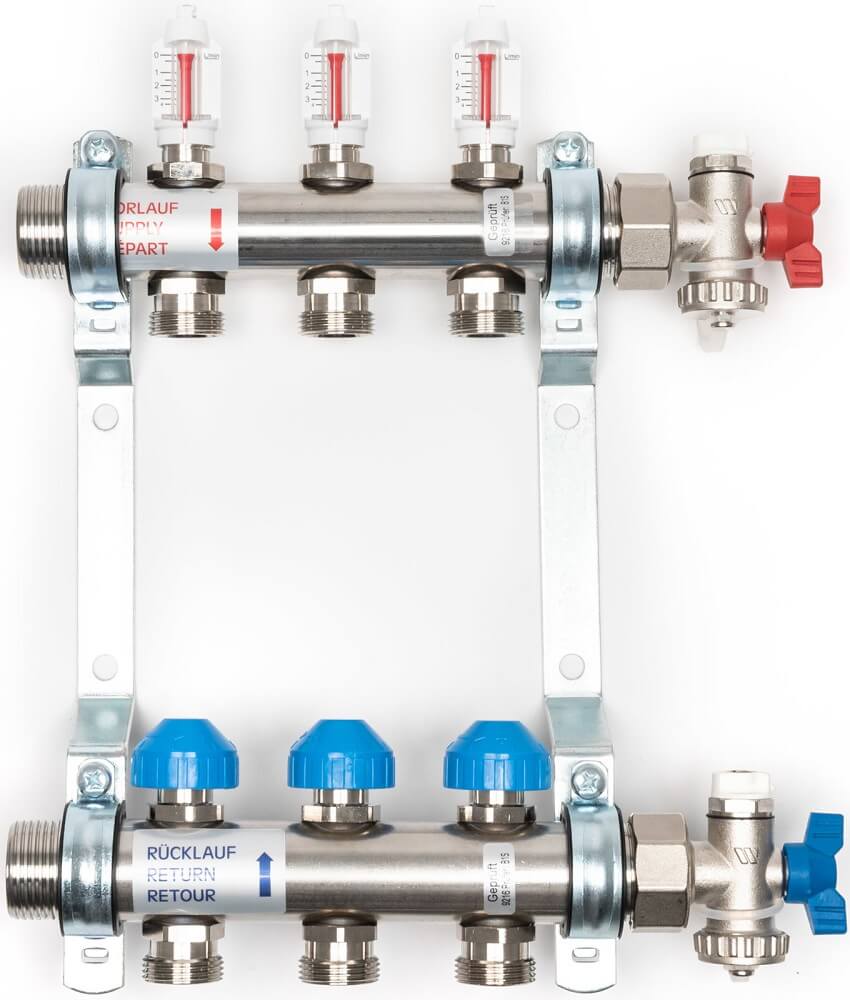

Dynamischer Heizkreisverteiler «Premium» aus Edelstahl:

Hochwertiger, robuster Systemverteiler aus starkwandigem Edelstahl-Präzisionsrundrohr mit automatischer Durchflussregelung
Zeit- und kostensparende Installation
Durchfluss durch je ein stufenlos einstellbares Ventil mit Absperrfunktion pro Heizkreis im Rücklauf. Ein Schauglas im Vorlauf bietet zur Überprüfung eine optische Funktionskontrolle
Ventilanschluss M 30x1,5 für alle gängigen Stellantriebe
Präzise Einregulierung auch bei hohen Wassermengen
Kein Nachjustieren im späteren Betrieb
Wartungsfrei
Hochwertige EPDM O-Ring-Dichtungen versprechen dauerhafte Leichtgängigkeit und hohe Beständigkeit
Flachdichtende Anschlüsse zum Wärmeerzeuger 1" AG, Anschluss an Heizkreise mit Eurokonus G 3/4" für Klemmverschraubung
Inkl. Verteilerendset (55 mm) zum Befüllen, Entleeren und Spülen. 3/4"-Anschluss, schwenkbar (lose beiliegend)
Vormontiert auf Wandhalterung, Rohrschellen schallgedämmt gemäß DIN 4109
KfW förderfähig (Fördertatbestand 2)
Gemäß DIN EN 1264-4

Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:

Einfache Installation mit schraubloser Klemmenanschlusstechnik
Intuitive Bedienung
Hohe Funktionssicherheit
Absenkkanal zum zeitgesteuerten Absenken der Raumtemperatur
Versorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis direct
Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet
Für bis zu 15 Stellantriebe und 6 Zonen/Regler
Wartungsfrei

Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:

Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und Flächenkühlsystem
Ausführung: Stromlos zu (NC)
Vollständige Kompatibilität zum Ventiladaptersystem
Einfache Steckmontage & modernes Design
360° Montagelage
Patentierter 100%-Schutz bei undichten Ventilen
„First-Open“-Funktion
Anpassungskontrolle auf das Ventil
Ausrichthilfe auf dem Ventil
Kompakte Bauform, geringe Abmessungen
Rundum-Funktionsanzeige
Geräuschlos & wartungsfrei
Hohe Funktionssicherheit & Lebenserwartung
Überspannungsgarantie
TÜV-Zertifiziert
Inkl. VA 10

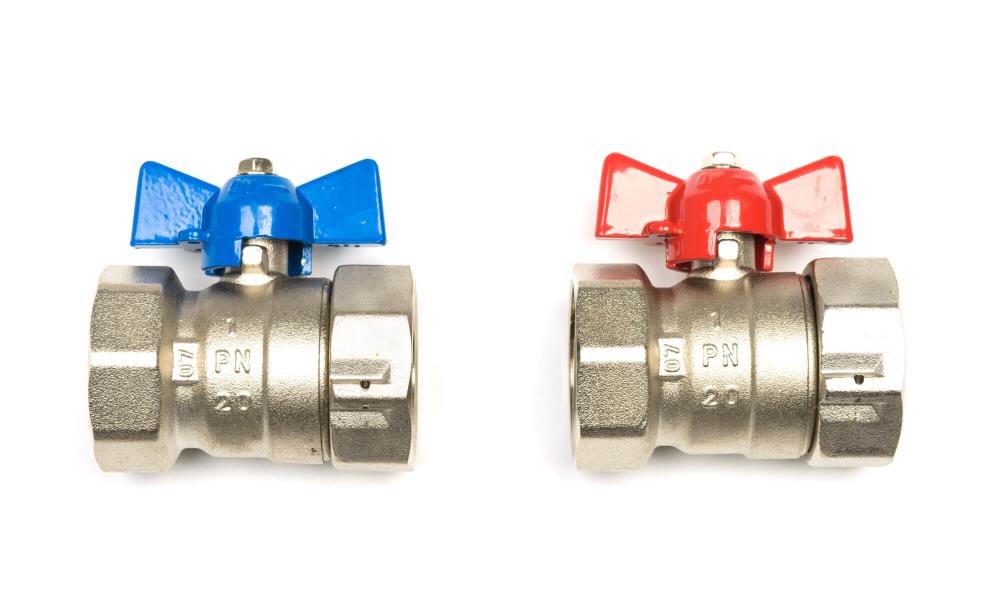

Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:

Farbliche Differenzierung rot/blau

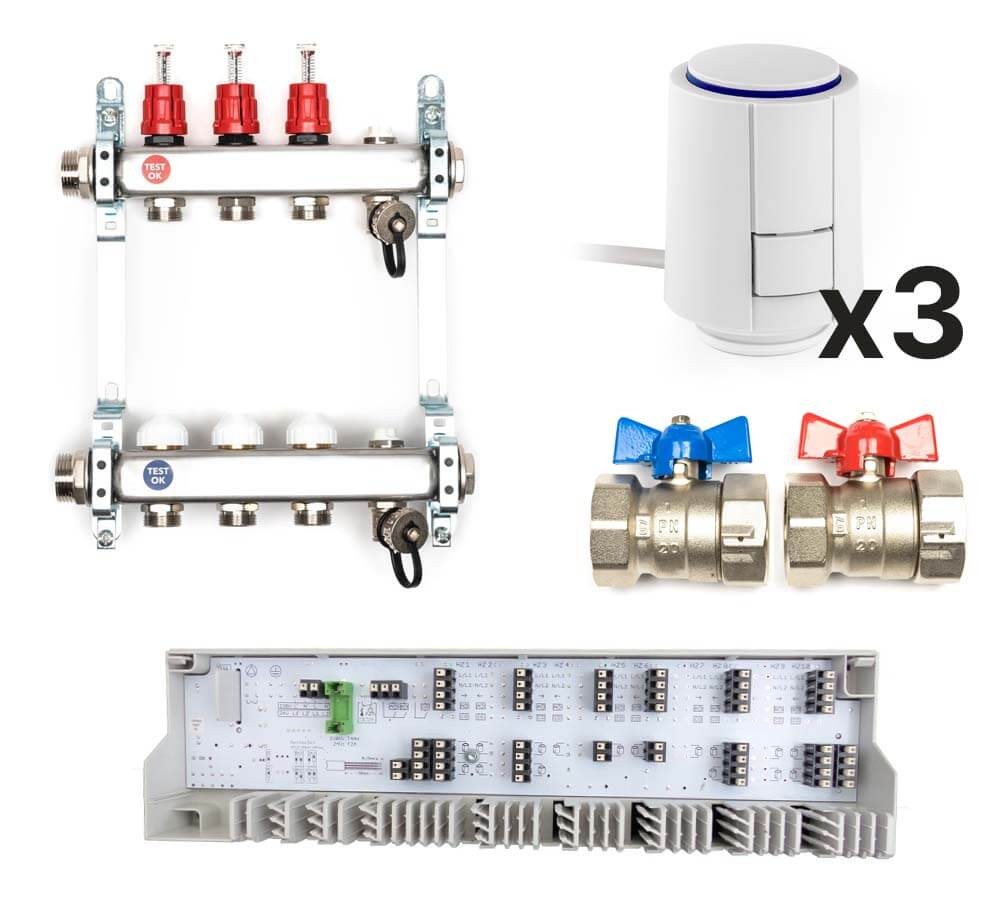

Lieferumfang:

1 x Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 3 Heizkreise
1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V
3 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V
1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung

› Download: Technisches Datenblatt Dynamischer Heizkreisverteiler «Premium»
› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct
› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V
› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blau

Technische Daten:

› Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 3 Heizkreise:*

Anzahl Heizkreise: 3
Werkstoffe:
Verteilerrohr: Edelstahl 1.4301
Armaturen: Messing CW614N /CW617N
O-Ringe: EPDM Elastomere
Flachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34
Kugelsitze: PTFE
Kunststoffe: schlagzäh und temperaturfest
Halter: Stahl, verzinkt
Baulänge inkl. Verteilerendset: 265 mm
Seitl. Anschluss: 1" AG
Heizkreis Anschluss: G 3/4" Eurokonus
Ventilanschluss: M30 × 1,5 für alle gängingen Stellantriebe
Schließmaß: 11,8 mm
Max. Betriebstemperatur: +70 °C
Min. Betriebstemperatur: -5 °C *
Max. zul. Betriebsdruck: 10 bar bei 60 °C

› Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:*

Betriebsspannung: 230 V / +/-10% / 50 Hz
Spannungsversorgung: über Basis/externes Netzteil
Schutzart: IP 20
Schutzklasse: II
Schaltleistung: 2 A ohmsche Last, 200 VA Induktiv
Einstellbereich Solltemperaturvorgabe: 10°C bis 28°C
Auflösung Soll-Temperaturvorgabe: 0,25°C
Absenktemperatur: 4°C
Max. anschließbare Stellantriebe: 15 (max. 3 W/Stellantrieb)
Anschlussklemmen: 5 Schraubklemmen - 0,22 mm2 bis 1,5 mm2
Material: PC + ABS
Farbe: signalweiß (RAL 9003)
Abmessung (HxBxT): 86 x 86 x 31 mm

› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*

Stellweg: 4,0 mm
Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 Hz
Einschaltstrom, max.: < 550 mA für max. 100 ms
Leistungsaufnahme: 1 Watt
Stellkraft: 100 N ±5%
Medientemperatur: 0 bis +100°C **
Lagertemperatur: -25°C bis +60°C
Umgebungstemperatur: 0 bis +60°C
Schutzgrad/Schutzklasse: IP 54 *** / II
Gehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)
Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)
Leitungslänge: 1 m
Gewicht mit Anschlusskabel (1 Meter): 100 g
Überspannungsfestigkeit nach EN 60730-1: min. 2,5 kV

*) gemessen mit Präzisions-Leistungsmessgerät LMG95
**) in Abhängigkeit vom Adapter auch höher
***) in allen Montagelagen

› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*

Werkstoff: Gehäuse aus Messing, flachdichtend
Anschlüsse: 1" IG/IG
VPE: 1 Set á 2 Stück

*Klick für Details

Lieferumfang

Lieferumfang:

_x000D_

1 x Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 3 Heizkreise
1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V
3 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V
1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung
