Klettsystem Komplettset Fußbodenheizung mit standard Regler, 30 m²
679,20 €*
Versand per Spedition
Lieferzeit innerhalb von 6-10 Arbeitstagen
Leider kann es derzeit aufgrund von Lieferschwierigkeiten bei unserem Lieferanten Möhlenhoff zu Verzögerung bei der Auslieferung der Raumregler kommen. Sobald diese verfügbar sind, liefern wir Ihnen diese nach.
Klettsystem-Sets für Fußbodenheizung mit Regelung, 30-100 m²
Das Klettsystem eignet sich optimal für die Verlegung von Fussbodenheizung. Dank des Kletts haftet das Rohr sehr fest an der Klettrolle und ermöglicht eine flexible und einfache Verlegung.
Wir empfehlen zu diesem Paket eine Rohrhaspel und eine Rohrverlegeklemme sowie das Tragen von Handschuhen für die optimale Handhabung des Klett-Rohres.
Menge | Produktbeschreibung |
---|---|
3 Paket | Klett-Rolle 30-3 045 4 kPa |

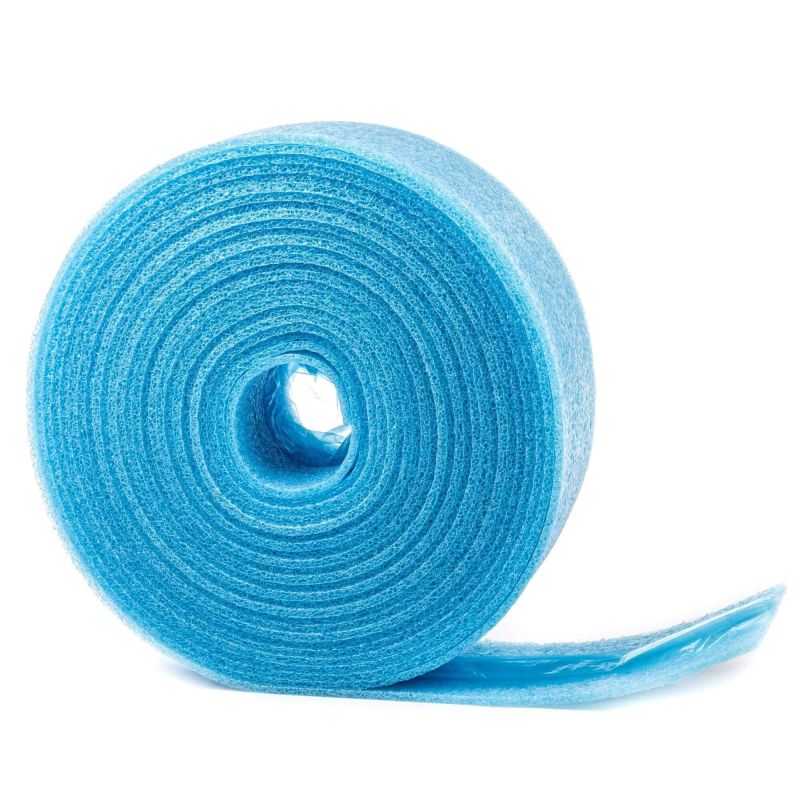

2 Rolle | Randdämmstreifen PE 150 x 8 mm mit Folienschürze |
1 Rolle | Klett-Heizrohr PE-Xc 17x2 - 200m Rolle |
1 Stk. | Heizkreisverteiler Edelstahl für 2 Heizkreise |

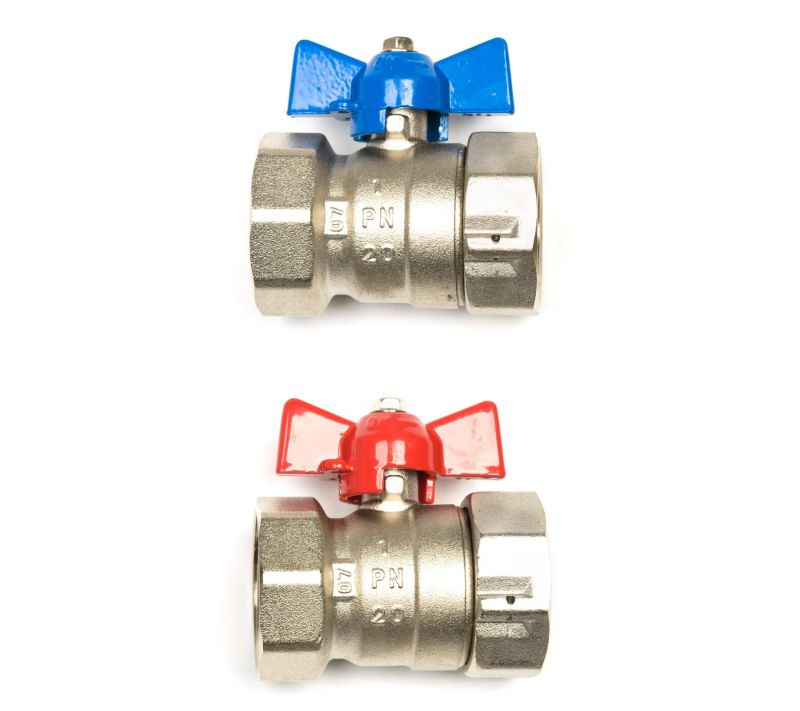

1 Set | Kugelhahnset 1" IG / IG - rot / blau mit Verschraubung |
2 Btl. | Klemmverschraubung universal 3/4" 14x2 mm (2 Stück) |
1 Stk. | Verteilerschrank weiss Unterputz - UP1 |
2 Stk. | Möhlenhoff Stellantrieb 5 inkl. VA 10 - 230 V |
2 Stk. | Möhlenhoff Regler Alpha direct - Standard Display - 230V |

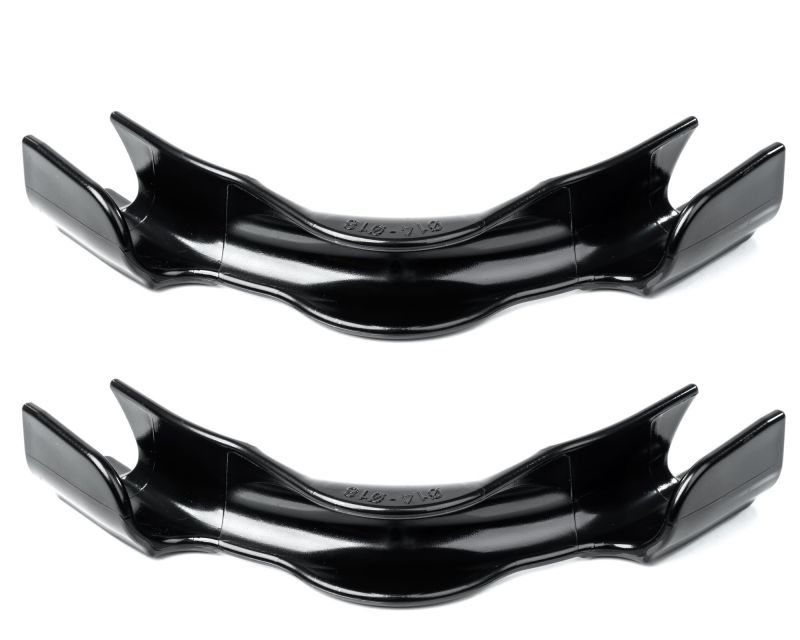

4 Stk. | Winkelspange für Heizrohre 14-18 mm |

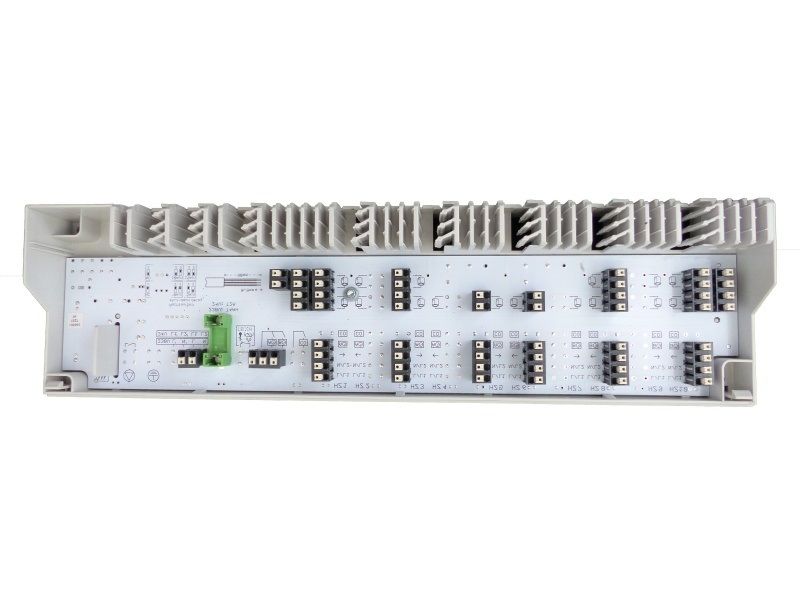

1 Stk. | Möhlenhoff Anschlussleiste Alpha direct Standard Plus |

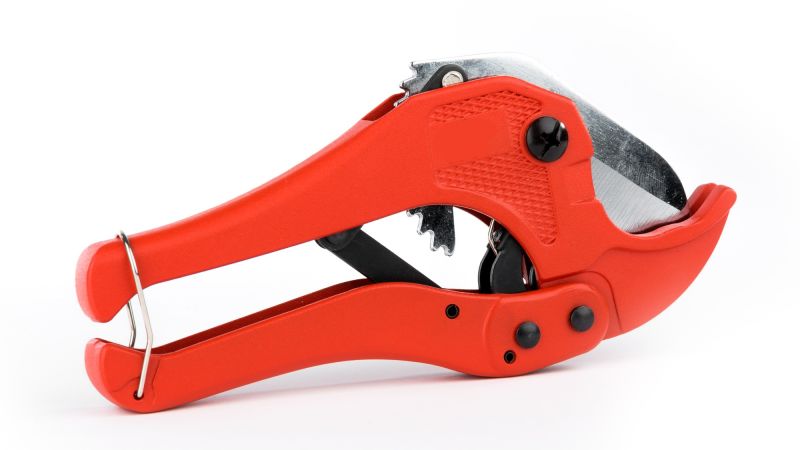

1 Stk. | Rohrabschneider zum Ablängen von Heizrohren |
Technische Daten:

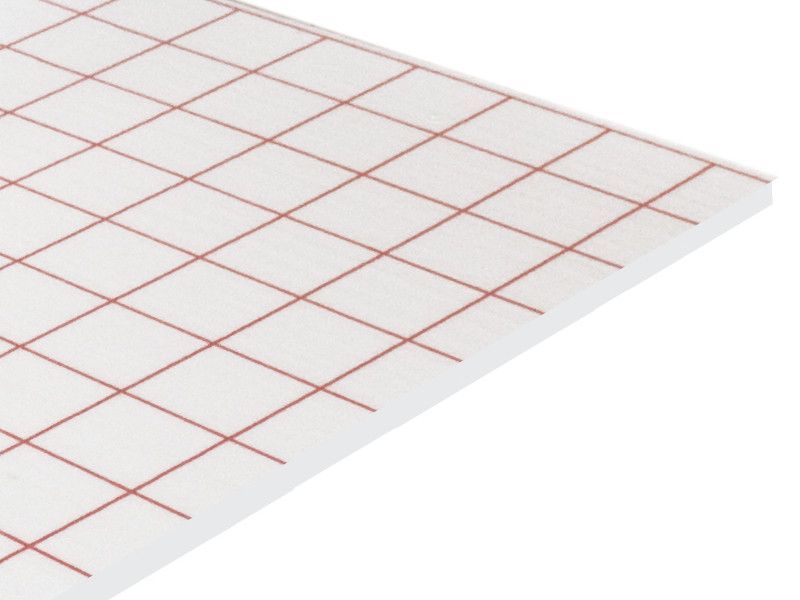

› Klett-Multidämmrolle:*
- Baustoffklasse: B2 nach DIN 4102-B2
- EPS-FCKW frei
- Werkstoff: Polystyrol
- Isolierstärke: 30 mm
- Wärmewiderstand Rd: 1.5 W/(m².K)
- Max. Belastung: 4 kN/m²
- Geräuschdämmung: 28 dB(A)
- Abmessungen:
Breite: 1000 mm
Länge: 10.000 mm

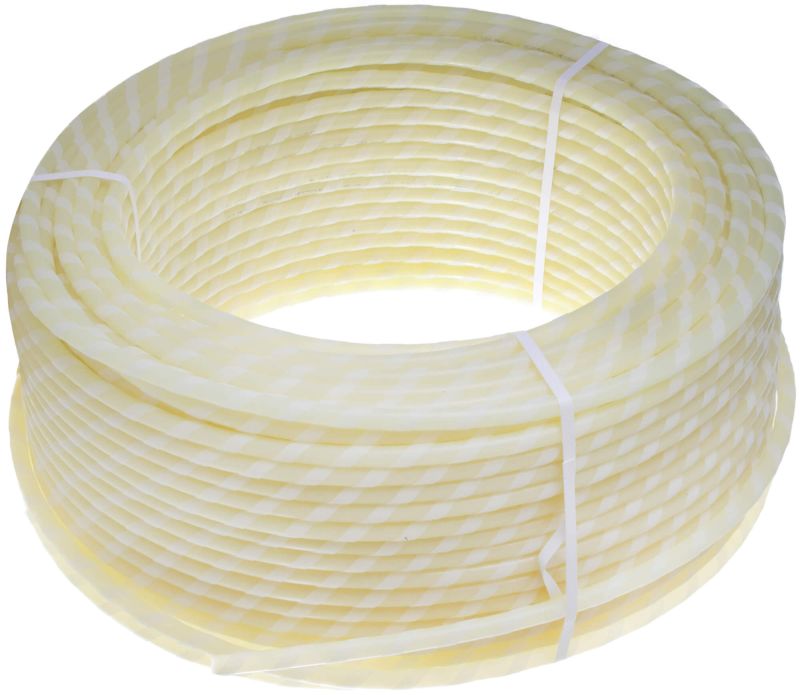

› PE-Xc Heizrohr:*
- Vernetztes Polyethylen PE-Xc 4-Schicht-Rohr (Coextrusionsverfahren)
- Rohrabmessungen
Außendurchmesser (Ø): 17 mm
Innendurchmesser (Ø): 13 mm - Sauerstoffsperrschicht als Schutz vor mechanischer Beschädigung
- Sauerstoffdiffusionsdicht nach DIN 4726
- Max. Betriebstemperatur: 70°C
- Max. Betriebsdruck: 4 bar
- Wasserinhalt: 0,133 l/m
- Biegeradius: 5x da
› Heizkreisverteiler Edelstahl:*
- Vor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-Profil (nicht geschweißt), nach DIN EN 1264-4
- Funktions- und druckgeprüft
- Rücklaufbalken mit integriertem Regelventil und Schutzkappen
- Vorlaufbalken mit integriertem Durchflussmengenzähler (4 l/min)
- 2 Stück Übergangsnippel 1" AG beiliegend
Technische Daten:
- Werkstoff: Rostfreier Edelstahl
- Seitl. Anschluss (Wärmeerzeuger): 1" IG
- Anschluss Fussbodenheizungsgruppen: 3/4" Eurokonus
- Aufnahme Stellantrieb: M30 x 1,5

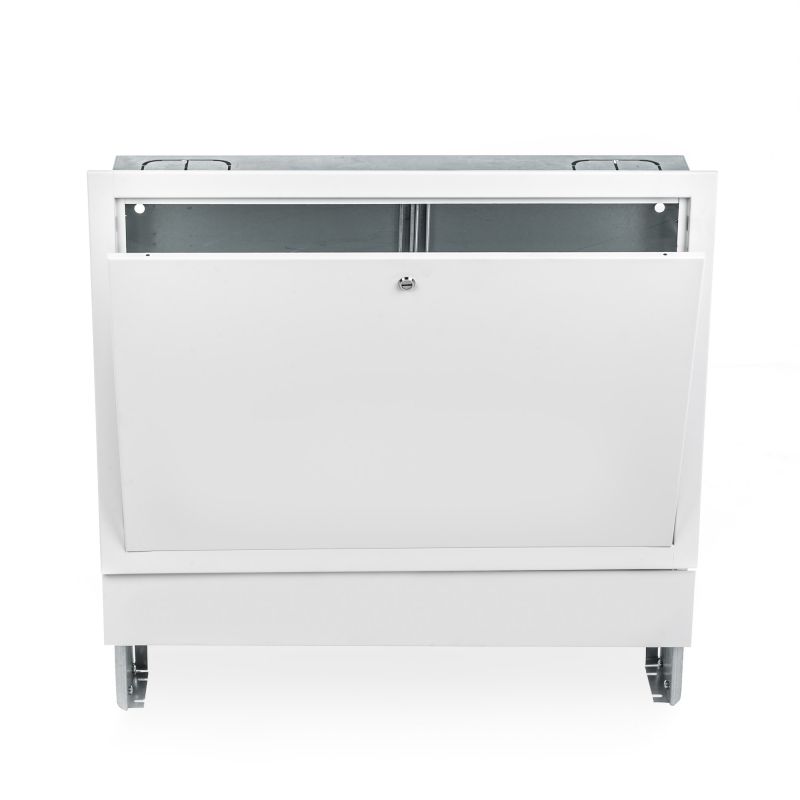

› Verteilerschrank UP:*
- Höhenverstellbare Standfüße
- Steckbare Frontsichtblende sowie abmontierbare Estrichprallleiste
- Feste Rückwand mit horizontalen Schlitzen zur universellen und schnellen Montage des Verteilers
- Rahmen und Tür ermöglichen putz- und wandbündigen Anschluss
- Verschluss durch Münzschloss
- Rahmen und Tür sind glatt glänzend lackiert (ähnl. RAL 9016)
- Inkl. Universalschiene zur einfachen Montage des Systemverteilers (Sytemverteiler nicht im Lieferumfang enthalten)
Technische Daten:
- Ausführung: Unterputz
- Farbe: Weiß (ähnl. RAL 9016)
- Abmessungen:
UP 1: B (49,5 / 45 cm) x H (70,5-80,5)cm x T (11-16) cm
UP 2: B (57,5 / 53 cm) x H (70,5-80,5)cm x T (11-16) cm
UP 3: B (72,5 / 68 cm) x H (70,5-80,5)cm x T (11-16) cm
UP 4: B (87,5 / 83 cm) x H (70,5-80,5)cm x T (11-16) cm
UP 5: B (107,5 / 103 cm) x H (70,5-80,5)cm x T (11-16) cm

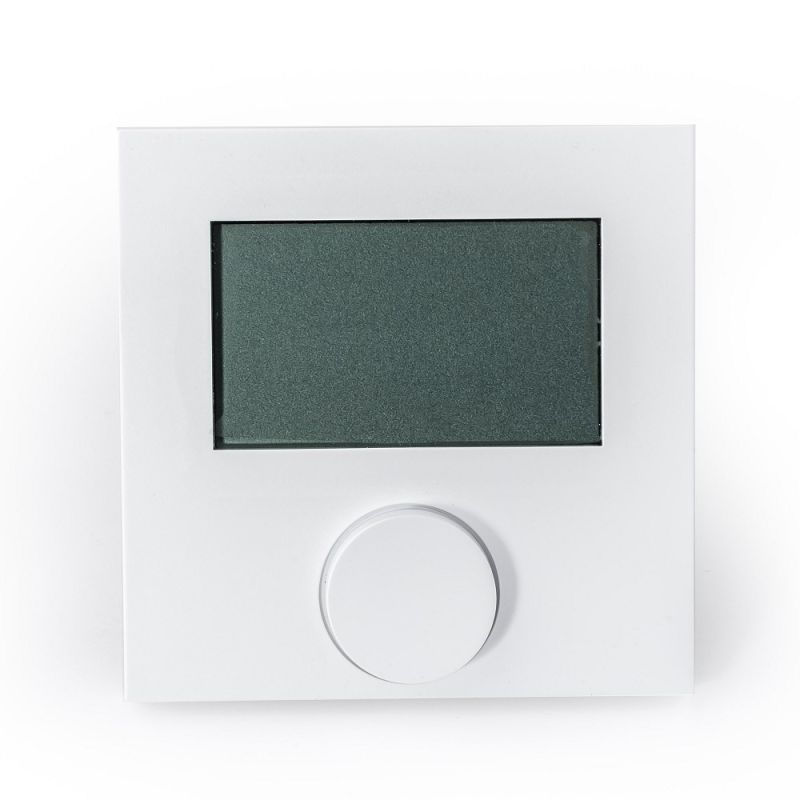

› Möhlenhoff Regler:*
Technische Daten:
|
|

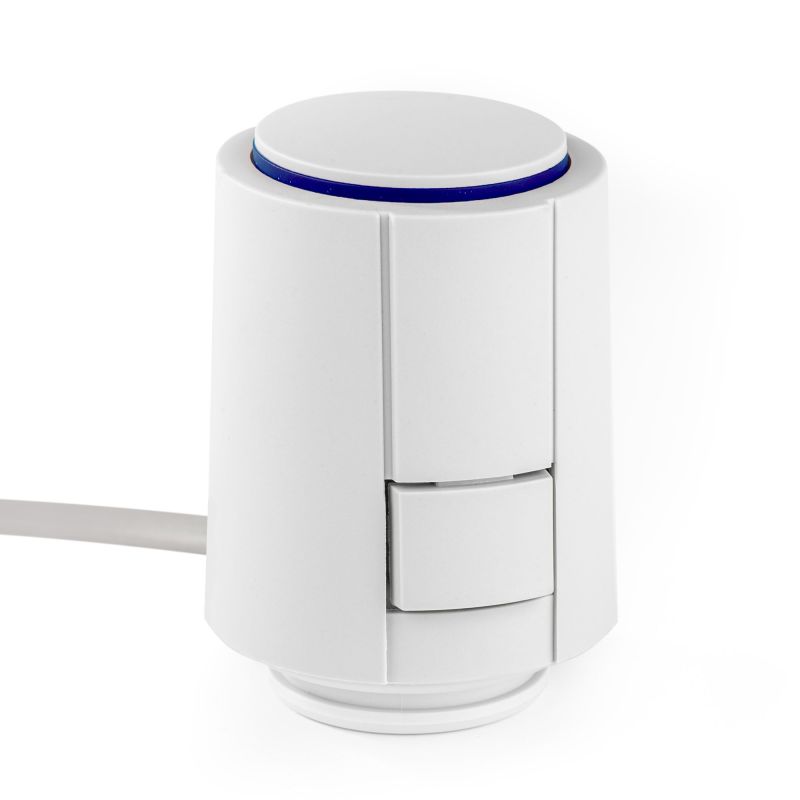

› Möhlenhoff Stellantrieb:*
Technische Daten:
- Typ: Möhlenhoff Stellantrieb 5 230 V, stromlos zu (NC), inkl. VA 10
A 20405-00N10-1S - Betriebsspannung: 230 V AC / 50/60 Hz
- Leistungsaufnahme: 1 W
- Schutzgrad: IP 54
- Schutzklasse: II (nur mit gesteckter Anschlussleitung)
- Stellweg: 4 mm (abzüglich Überhub)
- Stellkraft: 100 N +/-5%
- Anschlussleitung (steckbar): 2 x 0,75 mm²
- Leitungslänge: 1.000 mm
- Farbe Gehäuse: lichtgrau (RAL 7035)
*Klick für Details
