Rückenplatte Connect

Flachdach-Montagesystem für Ost/West Ausrichtung im QuerformatEntdecke das Flachdach-Montagesystem Ost/West für die Ausrichtung im Querformat mit einem Aufständerungswinkel von 13 Grad. Es handelt sich um ein vollständiges System, das perfekt für Solarmodule mit einer Leistung von 400 - 450 Wp (54 Zellen)  geeignet ist.Das Besondere an diesem System ist, dass es vormontiert geliefert wird und in nur wenigen Minuten einsatzbereit ist! Die Installation ist denkbar einfach: Die Montageschienen werden aufgestellt und an den vorgesehenen Positionen sicher mit Bolzen fixiert. Die Modulklemmen werden problemlos angebracht und nach dem Einsetzen des Moduls fest verschraubt. Zur zusätzlichen Stabilisierung können Sie Pflastersteine (20x10x8cm) in die Bodenschiene legen.Dieses Montagesystem zeichnet sich durch eine geringe Auflast aus und erfordert keine Durchdringung des Dachs. Die kurze Seite des Moduls liegt vollständig auf, was zu weniger Torsion führt. Es ist für gängige monokristalline oder polykristalline Module in verschiedenen Größen geeignet.Die Aufständerung besteht aus Stahl mit einer hochfesten Zink-Aluminium-Magnesium-Legierung, die beständig gegen Ammoniakbelastung und salzhaltige Luft in Küstennähe ist.Mit vormontierten Baugruppen bleibt die Systeminstallation übersichtlich. Sie können die Montagepakete nach Belieben kombinieren, um Anlagen jeder gewünschten Größe zu realisieren.Die Montagepakete sind standardmäßig für Modulrahmenhöhen von 29-45mm ausgelegt. Falls Sie abweichende Größen benötigen, stehen verschiedene Optionen zur Verfügung, oder Sie können sich gerne mit uns in Verbindung setzen.Technische Daten:Flachdach-MontagesystemKomplettsystem für zwei 400 - 450 Wp Solarmodul (54 Zellen)Für Ost/West Ausrichtung im Querformat13 Grad AufständerungswinkelStandardmäßig für eine Modulrahmenhöhe von 29-45mm ausgelegtLieferumfang:4 x SolarStell Connect Grundelement-Ost/West2 x SolarStell Connect Ballastierungswanne groß8 x SolarStell Connect Uni-Easyklemme, silber4 x Bohrschraube incl. Dichtung, 4,8 x 20 mm2 x Verbindungsstück Connect 1320› Montageanleitung Solarstell

SolarStell Connect,quer, SüdAufständerung zur Montage auf Flachdächern und Trapezblech.Hinweis:Es sind keine Befestigungsklemmen enthalten. Das Bild dient der Veranschaulichung.Lieferumfang:1x SolarStell Connect, quer, Grundelement-Süd

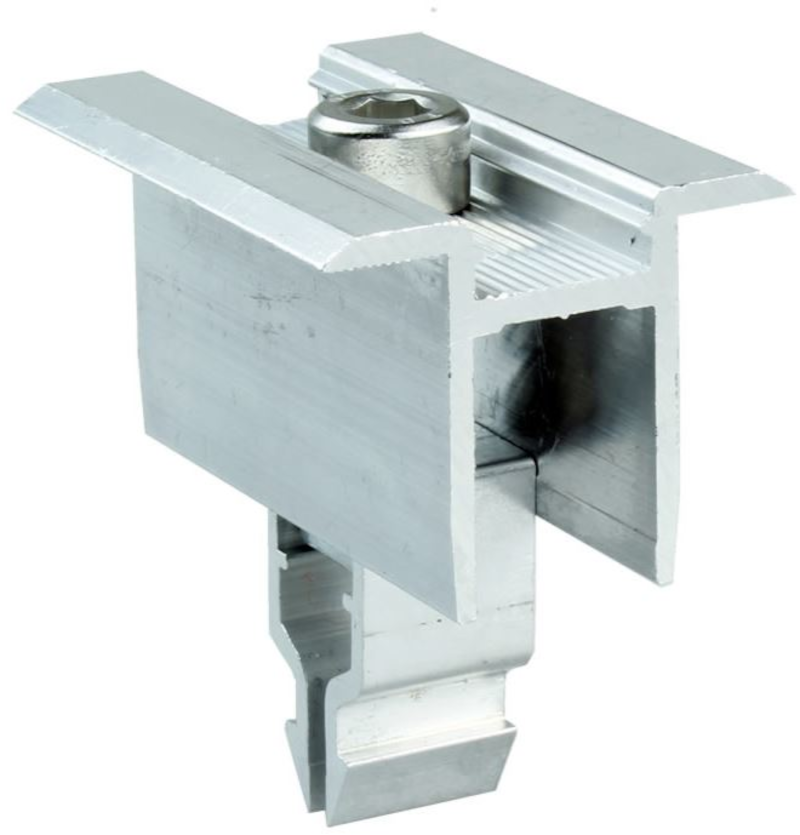

SolarStell Uni-Easyklemme Connect, silberModulklemme für Unterkonstruktion auf Flachdach.Lieferumfang:1x SolarStell Uni-Easyklemme Connect, silber

Verbindungsstück Connect 1320 Unterkonstruktion zur Montage auf Flachdächern.Lieferumfang:1x Verbindungsstück Connect 1320

Kostal Wechselrichter Plenticore 10.0 + Smart Energy MeterDieses Set besteht aus dem Kostal Wechselrichter Plenticore 10.0 und dem Kostal Smart Energy Meter.Kostal Wechselrichter Plenticore 10.0Der Kostal Photovoltaik-Hybridwechselrichter PLENTICORE plus 10.0 ist der perfekte Allrounder für deine Photovoltaikanlage. Der Hybrid-Wechselrichter wandelt nicht nur effizient Gleich- in Wechselstrom um mit einer Nennleistung von 10.0 Kilowatt, sondern ist darüber hinaus auch dazu in der Lage Energie effizient zu speichern. Dabei beschränkt sich die Speicherung von Energie nicht allein auf die von dir erzeuge Solarenergie, sondern schließt Energie aus BHKW oder KWK mit ein. Die dazu nötige Batterie kann entweder bei der unkomplizierten Erstinbetriebnahme durch integriertes WLAN angeschlossen werden oder nachträglich ohne großen Aufwand nachgerüstet werden.Die Solarstromerzeugung kann mit bis zu 3 MPP-Trackern ausgestattet werden und so noch den letzten Rest Effizienz aus deiner Anlage herauskitzeln. Weiterhin verfügt der PLENTICORE plus 10.0 über fortschrittliche Überwachungs- und Steuerungsfunktionen, die es dir ermöglichen die Leistung deines Solarsystems in Echtzeit zu überwachen und nach deinen Bedürfnissen anzupassen. Durch zwei LAN-Schnittstellen kannst du mehrere Wechselrichter als “Daisy Chain” hintereinanderschalten.Durch vier digitale Ausgänge ist der Einsatzbereich des PLENTICORE 10.0 weiter vergrößert, beispielsweise bei der Ansteuerung weiterer Verbrauchsquellen wie einer Wärmepumpe, Ladestationen oder Ähnlichem. Produktmerkmale:All-In-One:PV-Hybridwechselrichter mit optional freischaltbarem Batterieeingang 1Kompatibilität mit diversen Hochvoltbatterien 2, 33 MPP-Tracker zur Auslegung fast aller DächerErweiterter MPP-Bereich – perfekt für RepoweringSmart Connected:Smart Communication Board – zukunftssicher und neue Funktionen über App erweiterbarDisplay, Datenlogger, Anlagenüberwachung, Netzwerk- und Regelungsschnittstellen serienmäßig integriert, WLAN Ready über externen USB-WLAN-Adapter 2Kostenloses Solar Portal zum Monitoring der PV-AnlageEEBus und Sunspec für SmartHome EinbindungSmart Performance:Schnelles selbstlernendes Schattenmanagement - passt sich individuell an den Installationsort anDynamische Wirkleistungssteuerung und 24 Stunden Hausverbrauchsmessung 3Selbstlernende Erzeugungsund Verbrauchsprognose – für optimalen Eigenverbrauch 3Geringe Wandlungsverluste durch DC Kopplung und HochvoltbatterieVorbereitet für zusätzliche Batterieladung über AC-Energiequellen 3Installationsfreundlich:Einfache Gerätekonfiguration über Inbetriebnahme-AssistentSichere Installation durch übersichtlichen separaten Anschlussraum und geschützte LeistungselektronikKompatibel zu RCD Typ AAuto Update und Remote Support 2Kostal Smart Energy MeterDer Kostal Smart Energy Meter ist ein Energiezähler und mit zahlreichen nützlichen Funktionen für dich ausgestattet. So verfügt der Smart Energy Meter über zusätzliche Rechenpower und ist daher für zukünftige Funktionen und Aufgaben vorbereitet. Ein bedeutender Vorteil des Kostal Smart Energy Meters ist die standardmäßige Vorkonfiguration für den PLENTICORE plus, PIKO IQ und PIKO MP plus. Dadurch ist ein direkter Einbau ohne Anpassung der Einstellungen oder weiterer Parameter möglich. Mit dem Kostal Smart Energy Meter erreichst du die bestmöglichen Ergebnisse beim Eigenverbrauch durch smarte Energiemessung.Produktmerkmale:Flexibel im Einsatz:Integrierte 3-phasige Energiemessung bis 63 AÜber Wandler größere Messströme möglich2 LAN Schnittstellen2 RS485 Schnittstellen (Modbus RTU)Smart Connected:Kombinierbar mit PIKO 4.2-20, PIKO EPC, PIKO CI, PIKO MP plus, PIKO IQ, PLENTICORE plus, PLENTICORE BIDatenvisualisierungFunktionserweiterung über Softwareupdate möglichSmart performance:Hohe MessgenauigkeitStromsensor und Energiemanager zur Koppelung von AC-BatterienIntelligente Steuerung für Schwarmverschaltung von WechselrichternInstallationsfreundlich:Installation im Schaltschrank auf HutschieneEinfache Gerätekonfiguration über Weboberfläche und voreingestellten WertenSoftwareaktualisierung über WeboberflächeVorteile in Verbindung mit Kostal-Solarwechselrichter PLENTICORE plus:24 Stunden HausverbrauchsmessungDynamische WirkleistungssteuerungVorkonfigurierte Modbus RTU Schnittstellen (RS485)Verschaltung von mehreren KOSTAL-WechselrichternBereitstellung Messdaten bei Batteriefunktionalität in Kombination mit dem PLENTICORENachladung der Batterie am PLENTICORE aus zusätzlichen lokalen Erzeugern1) Aktivierungscode Batterie kostenpflichtig beziehbar unter shop.kostal-solar-electric.com2) zu einem späteren Zeitpunkt über Software Update verfügbar3) KOSTAL Smart Energy Meter erforderlichTechnische Daten Kostal Wechselrichter Plenticore:Eingangsseite (DC):*Leistungsklasse:3.04.25.57.08.510Max. PV-Leistung(cos φ = 1) (kWp):4,56,38,2510,512,7515Max. PV-Leistung pro DC-Eingang (kWp):6,5Nominale DC Leistung (kW):3,094,335,677,228,7610,31Bemessungseingangsspannung (UDC,r) (V):570Start Eingangsspannung (UDCstart) (V):150Eingangsspannungsbereich (UDCmin - UDCmax)(V):120...1000MPP-Bereich bei Nennleistung im Ein-Tracker-Betrieb(UMPPmin - UMPPmax)(V):240...7203350...7203450...7203---MPP-Bereich bei Nennleistung im Zwei-Tracker-Betrieb(UMPPmin - UMPPmax)(V):180...7203180...7203225...7203290...7203345...7203405...7203MPP-Bereich bei Nennleistung im Drei-Tracker-Betrieb(UMPPmin - UMPPmax)(V):140...7203140...7203160...7203195...7203230...7203275...7203MPP-Arbeitsspannungsbereich(UMPPworkmin - UMPPworkmax)(V):120...7203Max. Arbeitsspannung (UDCworkmax)(V):900Max. Eingangsstrom (IDCmax) pro DC-Eingang (A):13Max. PV-Kurzschlussstrom (ISC_PV) pro DC-Eingang (A):16,25Anzahl DC-Eingänge3Anzahl kombinierte DC-Eingänge (PV oder Batterie):1Anzahl unabh. MPP-Tracker:3Min. Arbeitsspannung Batterieeingang (UDCworkbatmin)(V):1203Max. Arbeitsspannung Batterieeingang (UDCworkbatmax)(V):650Max. Ladestrom/Entladestrom Batterieeingang(A):13/13Ausgangsseite (AC):*Leistungsklasse:3.04.25.57.08.510Bemessungsleistung, cos φ = 1 (PAC,r)(kW):3,04,25,57,08,510Max. Ausgangsscheinleistung, cos φ, adj(kVA):3,04,25,57,08,510Min. Ausgangsspannung (UACmin)(V):320Max. Ausgangsspannung (UACmax)(V):460Bemessungsausgangsstrom (IAC,r)(A):4,336,067,9410,1012,2714,43Max. Ausgangsstrom (IACmax)(A):4,816,748,8211,2313,6316,04Kurzschlussstrom (Peak/RMS)(A):6,8/4,89,5/6,712,5/8,815,9/11,219,3/13,622,8/16,1Netzanschluss:3N~, 400V, 50 HzBemessungsfrequenz (fr)(Hz):50Netzfrequenz Min/Max (fmin /fmax)(Hz):47/52,5Einstellbereich des Leistungsfaktors (cos φAC,r):0,8…1…0,8Leistungsfaktor bei Bemessungsleistung (cos φAC,r):1Max. Klirrfaktor (%):3Standby (W):7,9Wirkungsgrad (η):*Leistungsklasse:3.04.25.57.08.510Max. Wirkungsgrad (%):97,197,197,197,297,297,2Europäischer Wirkungsgrad (%):95,395,596,296,596,596,5MPP Anpassungswirkungsgrad (%):99,9Systemdaten:*Leistungsklasse:3.04.25.57.08.510Topologie: Ohne galvanische Trennung - trafolos✓Schutzart nach IEC 60529:IP 65Schutzklasse nach IEC 62103:IÜberspannungskategorie nach IEC 60664-1 Eingangsseite(PV-Generator):IIÜberspannungskategorie nach IEC 60664-1 Ausgangsseite(Netz-Anschluss):IIIVerschmutzungsgrad:4Umweltkategorie (Aufstellung im Freien):✓Umweltkategorie (Aufstellung in Innenräumen):✓UV-Beständigkeit:✓Kabeldurchmesser AC (min-max)(mm):8...17Kabelquerschnitt AC (min-max)(mm²):1,5...62,5...64...6Kabelquerschnitt DC (PV/BAT) (min-max)(mm²):2,5...6 / 4...6Max. Absicherung Ausgangsseite:B16/C16B25/C25Personenschutz intern nach EN 62109-2(kompatibel zu RCD Typ A ab FW 01.14):✓Selbsttätige Freischaltstelle nach VDE 0126-1-1:✓Höhe/Breite/Tiefe (mm):563/405/233Gewicht (kg):19,621,6Kühlprinzip - geregelte Lüfter:✓Max. Luftdurchsatz (m³/h):184Geräuschemission (typisch) dB(A):39Umgebungstemperatur (°C):-20…60Max. Aufstellhöhe ü. NN (m):2000Relative Luftfeuchte (%):4…100Anschlusstechnik DC-seitig:SUNCLIX SteckerAnschlusstechnik AC-seitig:FederzugklemmleisteSchnittstellen:*Leistungsklasse:3.04.25.57.08.510Ethernet LAN (RJ45):1Anschluss Energiezähler zur Energieerfassung (Modbus RTU):1Digitale Eingänge (z.B. für Rundsteuerempfänger digital):4USB 2.0:1Potentialfreier Kontakt für Eigenverbrauchssteuerung:1Webserver (User Interface):✓KOSTAL Smart Warranty / Garantie 1:Jahre 5 (2)Garantieverlängerung optional um (Jahre):5/10/15Richtlinien/Zertifizierung2:CE, GS, CEI 0-21, CEI10/11, EN 62109-1, EN 62109-2, EN 60529, EN 50438*, EN 50549-1*, ENA/EEA, G98, G99, IFS2018, IEC 61727, IEC 62116, RD 1699, RFG, TF3.3.1, TOR Erzeuger, UNE 206006 IN, UNE 206007-1 IN, UTE C15-712-1, VDE 0126-1-1, VDE-AR-N 4105, VJV2018Technische Daten Kostal Energy Meter:Systemdaten:*Prozessordaten: ARM9 Prozessor mit 450 MHz, DDR2 RAM mit 128 Mbyte eMMC Flash 4 GByteBetriebssystem: Embedded Linux mit integriertem TCP/IP StackSchnittstellen LAN für Modbus TCP: 2 x (10/100 Mbit)Schnittstellen RS485 für Modbus RTU: 2 x (Half-Duplex, max. 115200 Baud)Bemessungsspannung (V): max. 230/400 V~Betriebsspannung (V): 110/230 V~ ± 10 %Frequenzbereich (Hz): 50/60 ± 5 %Eigenverbrauch - Spannungspfad pro Phase (VA): < 0,01Eigenverbrauch - Strompfad pro Phase (VA): < 2Eigenverbrauch - Gesamtgerät (W): < 5Strom (Nennstrom/Grenzstrom) (A): 5 / 633Anlaufstrom (mA): < 25Produktnormen: EN 61010, EN 50428, EN 60950Messgenauigkeit:*Spannung (%): ± 0,5Strom (%): ± 0,5Wirkleistung (%): ± 1,0Scheinleistung (%): ± 1,0Blindleistung (%): ± 1,0Leistungsfaktor (%): ± 1,0Wirkenergie / Blindenergienach IEC 62053-22 bzw. -23 (typisch): Klasse 1Mechanische Daten:*Gehäusematerial: Glasfaserverstärktes PolyamidGlühdrahtprüfung nach IEC 695-2-1: jaSchutzklasse: IISchutzart: IP2XGewicht (kg): 0,3Maße (H/B/T)(mm): 88 x 70 x 65Anschlussquerschnitt (Mechanisch z. B. für denAnschluss von externen Stromwandlern) mm²: 10-25 (1,5-25)Drehmoment für Schraubklemmen (Nm): 2Bedingungen:*Umgebungstemperatur (°C): -25 ... 45Lagertemperatur (°C): -25 ... 70Relative Luftfeuchte (nicht kondensierend)(%): Bis zu 75 % im Jahresdurchschnitt,Bis zu 95 % an bis zu 30 Tagen/JahrMax. Höhe bei Betrieb über NN (m): 2000* Klick für DetailsLieferumfang:1 x Kostal Wechselrichter Plenticore 10.01 x Kostal Smart Energy Meter
