Verteiler-Anschluß-Set mit Thermometer

Winkelspange für Heizrohre Ø 14-18 mm, 1 StückMit den Winkelspangen lassen sich Fußbodenheizungsrohre präzise in einem 90°-Winkel biegen. Sie bieten eine praktische Lösung zur Umlenkung der Rohre und erleichtern den Anschluss an den Heizkreisverteiler.Produktmerkmale:Winkelspange zur Umlenkung von Heizrohren mit einem Durchmesser von 14 bis 18 mmIdeal als Umlenk- und RohrführungsbogenTechnische Daten:› Technisches Datenblatt WinkelspangeWerkstoff: KunststoffGeeignet für Heizrohre Durchmesser Ø 14 -18 mmVPE: 1 StückLieferumfang:1 x Winkelspange für Heizrohre Ø 14 -18 mm

Klemmverschraubung universal 3/4 Zoll, 12 x 1,3 mm, 2 StückProduktmerkmale:Klemmring & Überwurfmutter 3/4 " mit InnengewindeTülle mit Eurokonus und O-RingenVerpackungseinheit: Beutel à 2 StückTechnische Daten:Werkstoff: MessingMaterial Abdichtung: EPDMForm: 1-teiligAusführung: GeradeNenndurchmesser Anschlüsse: DN 6Anschlüsse: EurokonusMin. Medientemperatur (Dauerbetrieb): 5 °CMax. Medientemperatur (Dauerbetrieb): 95 °CMax. Arbeitsdruck bei 20 °C: 10 barAnschluss: 12 x 1,3 mmTechnisches Datenblatt Klemmverschraubung universalLieferumfang:2 x Pressfitting Klemmverschraubung universal 12 x 1,3 mmWir behalten uns vor, diesen Artikel ggf. durch ein technisch identisches Produkt eines anderen namenhaften Herstellers zu ersetzten.

Klemmverschraubung universal 3/4 Zoll, 16 x 2 mm, 2 StückProduktmerkmale:Klemmring & Überwurfmutter 3/4 " mit InnengewindeTülle mit Eurokonus und O-RingenVerpackungseinheit: Beutel à 2 StückTechnische Daten:Werkstoff: MessingMaterial Abdichtung: EPDMForm: 1-teiligAusführung: GeradeNenndurchmesser Anschlüsse: DN 6Anschlüsse: EurokonusMin. Medientemperatur (Dauerbetrieb): 5 °CMax. Medientemperatur (Dauerbetrieb): 95 °CMax. Arbeitsdruck bei 20 °C: 10 barAnschluss: 16 x 2 mmTechnisches Datenblatt Klemmverschraubung universalLieferumfang:2 x Pressfitting Klemmverschraubung universal 16 x 2 mmWir behalten uns vor, diesen Artikel ggf. durch ein technisch identisches Produkt eines anderen namenhaften Herstellers zu ersetzten.

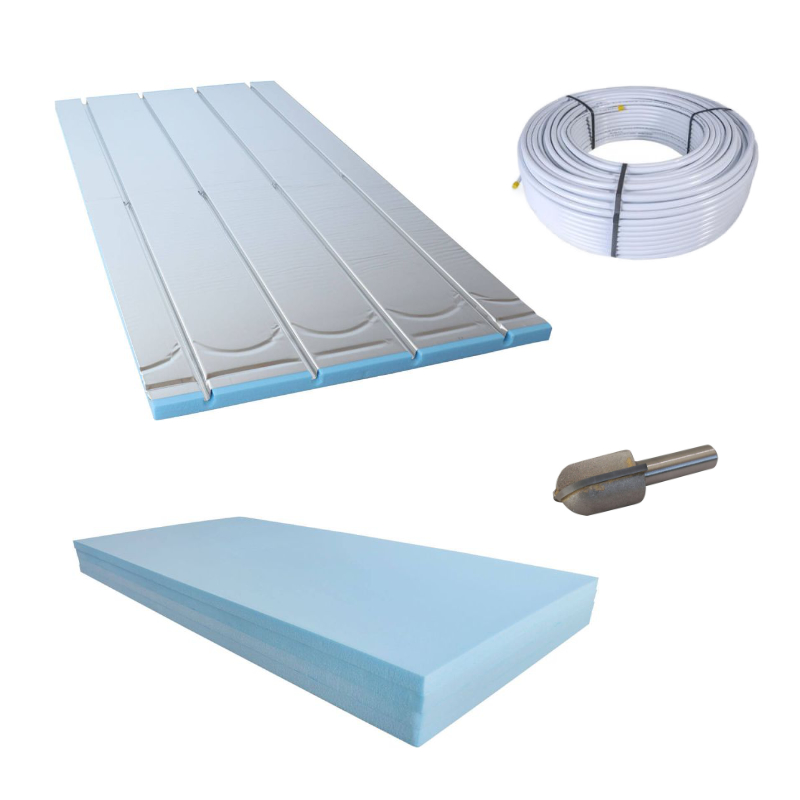

XPS Trockenbausystem – Die perfekte Lösung für Renovierung und SanierungBei der Sanierung und Renovierung stoßen herkömmliche Flächenheizsysteme oft an ihre Grenzen. Komplizierte Installationen, hohe Aufbauhöhen und statische Einschränkungen machen viele Projekte unrentabel. Doch mit dem neuen XPS Trockenbausystem meistern Sie diese Herausforderungen spielend leicht!Vorteile auf einen Blick:Geringe Aufbauhöhe: Mit nur 25 mm (zzgl. Bodenbelag) bietet das System eine platzsparende Lösung für jede Renovierung.Minimalgewicht: Mit einem Gewicht von weniger als 1 kg pro Platte (ohne Heizrohr) wird der Transport und die Verarbeitung erheblich vereinfacht.Schnelle Reaktionszeit: Innerhalb von nur 30 Minuten sorgt das System für spürbare Wärme – ideal für eine effiziente und schnelle Heizleistung.Niedrige Vorlauftemperatur: Die Vorlauftemperatur von nur 30 bis 32 °C ermöglicht den Betrieb mit regenerativen Energiequellen und ist damit deutlich energieeffizienter als herkömmliche Heizsysteme, die 50 bis 60 °C benötigen.Hohe Kompatibilität: Die Druckfestigkeit von 50 t/m² ermöglicht die Anwendung unter nahezu allen Bodenbelägen wie Holzdielen, Laminat oder Fliesen.Perfekt für DIY: Das System eignet sich besonders gut für alle Heimwerker und Selbermacher.Einfache Installation mit maximalem KomfortDas XPS Trockenbausystem überzeugt durch seine unkomplizierte Handhabung. Dank des übersichtlichen Zweikomponenten-Systems, bestehend aus einer Trockenbauplatte und dem Heizrohr, wird die Installation zum Kinderspiel. Die Platte ist mit Rücklauf- und Vorlaufrillen ausgestattet und vollständig mit einer Aluminiumschicht versehen, die für eine gleichmäßige und effiziente Wärmeverteilung sorgt.Flexibel und vielseitig einsetzbarDie Systemplatte misst 1.200 mm x 600 mm (0,72 m²) und wird in einem praktischen Klappmaß von 600 x 600 mm geliefert. Das geringe Gewicht und das kompakte Maß ermöglichen eine mühelose Handhabung und reduzieren die Transportkosten. Die Platte ist speziell für ein 16er Heizungsrohr ausgelegt und sorgt dank ihrer Ω-förmigen Rillen für einen festen Halt des Rohrs.Heizrohrempfehlung für beste ErgebnisseFür optimale Resultate empfehlen wir das 5-Schicht-Metallverbundrohr FBH 16 x 2,0 in Kombination mit der XPS 500 Trockenbauplatte. Dieses Rohr lässt sich mühelos in die Rillen der Platte einfügen und bleibt sicher an Ort und Stelle, sodass eine effiziente Wärmeübertragung gewährleistet ist.FazitDas XPS Trockenbausystem ist die ideale Lösung für Renovierungs- und Sanierungsvorhaben. Es vereint Energieeffizienz, einfache Installation und hohe Flexibilität in einem System. Sparen Sie Zeit, Kosten und Energie, ohne auf Komfort verzichten zu müssen – erleben Sie die Vorteile moderner Flächenheizung mit dem XPS Trockenbausystem!Kundenhinweis:Wenn Sie für Ihr Projekt weitere Ausgleichsplatten benötigen, bestellen Sie hier unsere XPS Ausgleichsplatte.Lieferumfang:7x XPS 500 Trockenbauplatte 10 Stk. à 0,72m²2x Alu-Verbundrohr 16 x 2 mm, 200 m, nur Heizung1x XPS Ausgleichsplatte 0,72 m²1x Fräskopf 16

Heizkreisverteiler Edelstahl, 15 HeizkreiseDer Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.Technische Spezifikationen des Heizkreisverteilers aus EdelstahlDer Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" AußengewindeDurchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)Rücklaufbalken: Mit integrierten Ventilen und HandverstellkappenStellantriebe: Ideal für den Anschluss von StellantriebenInklusive Verteilerendset: Für Befüllen, Entlüften und SpülenMontage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefertVorteilePreisgünstige und robuste Lösung für das ObjektgeschäftEinfacher und schneller Anschluss an den WärmeerzeugerRegulierbare Durchflussmesser und Absperrventile für optimale KontrolleFlexibel für verschiedene AnschlussmöglichkeitenMontage- und Inbetriebnahme des Systemverteilers EdelstahlDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.Spülen und Füllen der Heizkreise beim Systemverteiler EdelstahlVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Technische Daten:Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 15Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 850 mm (inkl. Verteiler-Endset)Höhe: 350 mmTiefe: 86 mm› Download Technisches Datenblatt HeizkreisverteilerLieferumfang:1x Heizkreisverteiler für 15 Heizkreise
