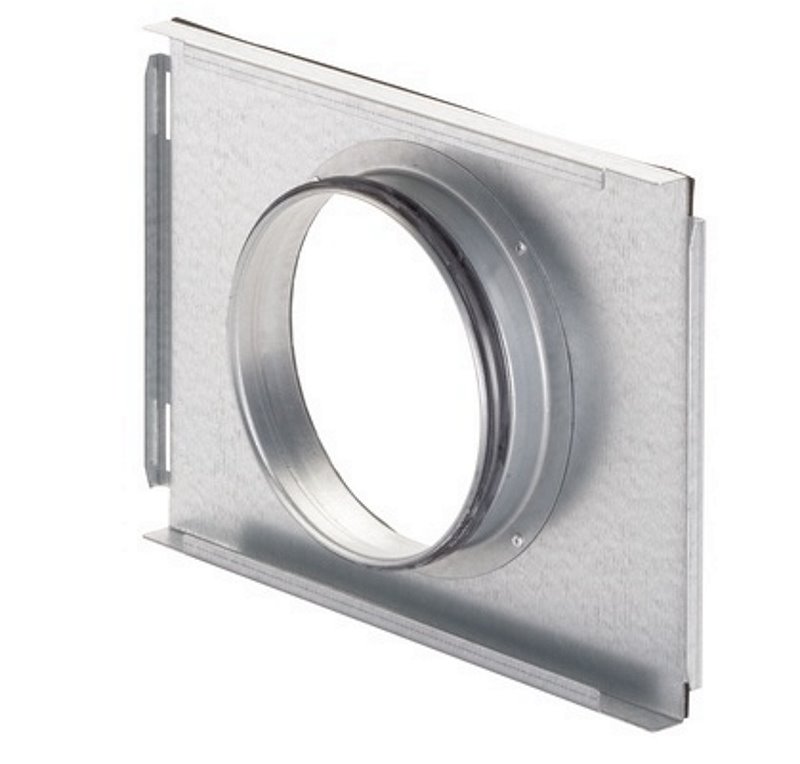

Die Zehnder ComfoWell Endplatte CW320 dient zur Verbindung von ComfoWell Komponenten mit einem runden Querschnitt DN 160. Mit den Maßen 320 mm x 230 mm x 40 mm ermöglicht sie eine zuverlässige und luftdichte Verbindung dank der Falzverbindung mit Klemmleiste. Ideal für eine einfache und sichere Integration ins Lüftungssystem.
Die Zehnder ComfoWell Montageplatte CWM 320/P ermöglicht den Anschluss von bis zu 6 Luftleitungen des Typs Zehnder Comfotube 90. Dank der luftdichten Falzverbindung mit Klemmleiste und der innovativen RapidLock Verbindungstechnologie wird eine schnelle, sichere und zuverlässige Installation gewährleistet.Technische Daten:Material: Stahlblech, verzinktStutzen aus KunststoffKombinierbar mit: Schalldämpfer CW-S 320Verteilkasten CW-D 320Filtergehäuse CW-F 320Distanzrahmen CW-DF 320Typ: ZE Montageplatte ComfoWell CW3206x DN90/P, 320 mm x 230 mm x 40 mm1x ZEHNDER ComfoWell Montageplatte CW-M 320-6x90/P
Zewotherm Kunststoff-Flexrohr AirFlex, DN 90, 50 mDas flexible Rundrohrsystem sorgt für optimale und sichere Luftverteilung im Gebäude und ist für den Einsatz als flexibles Zu- und Abluftrohr bei zentralen Wohnraumlüftungssystemen konzipiert. Vorzugsweise wird das Rohr innerhalb der Betonebene oder im Spitzbodenbereich verbaut. Durch die hermetischen Verbindungen ist das Rohrsystem absolut luftdicht, arbeitet ökonomisch und hygienisch, da keine Luft entweichen kann und auch keine Stoffe von außen in das Rohr eindringen können. Durch geringen Rohrdurchmesser und das Klicksystem lässt sich das Rohrsystem einfach und platzsparend verlegen sowie flexibel anpassen.Das Rohr besteht aus physiologisch und toxikologisch unbedenklichem Kunststoff ohne Recyclingzusätze und ist somit geruchsneutral, halogen- und emissionsfrei, sowie antistatisch und hygienezertifiziert. Die Ausführung ist außen blau und gewellt, innen weiß und glatt für geringen Druckverlust und weniger Ablagerungen.Vorteile:hysiologisch und toxikologisch unbedenkliches PE ohne Additive, garantiert emissionsfreiQualitätsware ohne RecyclingzusätzeAntistatisch und hygienezertifiziertDichtheitsklasse D nach DIN EN 12237GeruchsneutralHalogen- und emissionsfreiNormalentflammbar Baustoffklasse E, DIN EN 13501-1Erfüllen Hygieneanforderungen gemäß DIN EN ISO 846; VDI 6022Brandverhalten Klassifizierung EProduktmerkmale:Zweischichtiges flexibles WellrohrFarbe (außen/innen): blau/weißEnden verschlossenRohrdurchmesser (Ø): 90 mmVPE: 50 m/RolleTemperaturbeständigkeit: -20 °C bis +60 °C, geprüft nach EN 13501-1:2007 Klasse EEntspricht DIN 4102 - B2Geeignet für den Einbau in die BetondeckeMax. Luftmenge: 51 m³/hEmpfohlene max. Leitungslänge 12 mEmpfohlene Verarbeitungstemperatur nicht unter 0° C.
Zewotherm Zentrale Wohnraumlüftung Lüftungsgerät, ZEWO Vent CF-250, Ausführung RechtsWarnung:Wir räumen unser Lager! Die angebotenen Artikel sind nur in begrenzter Menge verfügbar und ausschließlich solange der Vorrat reicht. Ein Zwischenverkauf bleibt vorbehalten.Energieeffiziente und morderne Lösung mit Kreuz-Gegenstrom-WärmetauscherZentrale Lüftungseinheit zur effizienten Gebäudelüftung durch bedarfsgerechten Zu-/Abluftbetrieb mit Wärmerückgewinnung. Geeignet für die Deckenmontage in Frostfreien Räumen. Mit Rohranschluss wahlweise links- oder rechtsseitig.Die Wärmerückgewinnung erfolgt über einen im Gerät eingesetzten Gegenstrom-Wärmetauscher mit einem hohen thermischen Wirkungsgrad. Für einen ganzjährigen, kontinuierlichen Anlagenbetrieb ist das Lüftungsgerät mit einer Frostschutzschaltung sowie einem Elektro-Vorheizregister zur Lufterwärmung ausgerüstet, um eine Vereisung des Wärmetauschers zu verhindern.Für den Sommerbetrieb ohne Wärmerückgewinnung ist das Lüftungsgerät mit einer motorisch betriebenen Bypaßklappe ausgestattet, die den Zuluftstrom bei höheren Außenlufttemperaturen automatisch am Wärmetauscher vorbeileitet und somit eine zusätzliche Erwärmung des Gebäudes verhindert. Bei der Wärmerückgewinnung anfallendes Kondensat wird durch eine Kondensatwanne aufgefangen und über einen Ablauf an der Geräteseite abgeführt. Zur Temperierung der Zuluft ist im Lüftungsgerät ein Elektro-Nachheizregister eingebaut. Optional kann das Gerät mit einem Warmwasserregister für Kanaleinbau oder einem Change-Over-Register ausgestattet werden.Die Luftförderung erfolgt über zwei wartungsfreie, schallentkoppelte EC-Radialventilatoren mit energiesparendem Gleichstromantrieb. Zur Filterung der Luft sind im Lüftungsgerät standardmäßig Panelfilter der Filterklasse F7 für die Außenluft und M5 für die Abluft eingesetzt. Filter mit höherem Abscheidegrad sind als Zubehör erhältlich.Das Gerät ist werkseitig mit 5 Temperatursensoren ausgestattet, um eine höhere Effizienz zu erzielen und Temperaturschwankungen zu vermeiden. Das Lüftungsgerät entspricht der Ökodesign-Richtlinie (ERP) 2018. Das doppelschalige, verzinkte, weiß pulverbeschichtete Stahlblechgehäuse ist 30 mm schall- und wärmegedämmt. Die Innen und Außenseiten des Gehäuses sind glattflächig und dicht. Revisionstüren ermöglichen den einfachen, schnellen Zugang zu den einzelnen Gerätekomponenten. Die Luftanschlüsse erfolgen horizontal an der Gerätestirnseite, die Zu- und Abluftseite kann bei Bestellung sowohl links als auch rechts gewählt werden. Das Lüftungsgerät wird anschlussfertig PLUG & PLAY geliefert.Gerätesteuerung:Die externe Steuerung erfolgt wahlweise über das Standard- oder das Touch-Bedienpanel. Dieses kann an einem beliebigen Ort montiert werden und ermöglicht eine komfortable Bedienung des Lüftungsgerätes. Diese sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Sie finden die Geräte im Zubehör.Ihre Vorteile:Hohe Energieeffizienz-Standards Alle Komponenten werden sorgfältig ausgewählt und montiert, um eine optimale Betriebseffizienz zu gewährleisten.Leiser Betrieb und einfache Montage Das Gerät verfügt über ein dichtes, isoliertes und lackiertes Gehäuse sowie hochqualitative Komponenten, die zu einem leisen Betrieb und einfacher Montage führen.Hocheffiziente EC/PM (permanent magnet motor) Ventilatormotoren Benötigen deutlich weniger Strom als AC-Motoren (Wechselstrommotor).PLUG & PLAY Lösung Das Gerät ist vorverkabelt und verfügt über ein integriertes und automatisches Steuerungssystem.RHP Lösung Mehrwert für Ihr Innenraumklima – Heizen und Feuchterückgewinnung im Winter, Kühlen und Entfeuchten im Sommer. Verflüssigungssatz, Kühler oder weitere Rohrleitungen sind nicht nötig.Laborgeprüfter BetriebAutomatische Steuerungssysteme Die voll integrierten Steuerungssysteme sichern einen zuverlässigen Betrieb, kontrollieren die voreingestellten Lüftungsparameter und optimieren die Betriebskosten.Hinweis:Die Anlieferung erfolgt per Spedition. Daher ist es zwingend erforderlich, dass Sie bei der Bestellung eine Telefonnummer hinterlegen.Technische Daten:Luftleistung:295 m³/h bei 50 Pa externGehäuse:doppelschalig, 30 mmAusführung:DeckenmontageBedienung:kabelgebundenes FernbedienteilFilter Außenluft:Panel F7Filter Abluft:Panel M5Wärmerückgewinnung:Kreuz-GegenstromWärmetauscherWirkungsgrad:86 %Ventilatoren:EC-RadialventilatorenLuftanschlüsse:4 x DN 160Bypassautom. Bypassklappe mit StellmotorSpannungsversorgung:230 V~/50 HzLeistungsaufnahme (E-Vorheizregister):1,00 kW/Δt 13,4 °CLeistungsaufnahme (E-Heizregister):0,5 kW/Δt 6,7 °Cmax. Leistungsaufnahme (Ventilatoren):2 x 89 Wmax. Stromaufnahme:8,3 AVorsicherung:16 ASpezifische Leistungsaufnahme SEL:0,29 W/(m³/h)Kondensatwanne:EdelstahlAbmessungen (LxBxH):1250 x 604 x 294 mmGewicht:52 kgGehäusefarbe:RAL 9010
Zewotherm Zentrale Wohnraumlüftung Lüftungsgerät, ZEWO Vent R-250, Ausführung LinksEnergieeffiziente und morderne Lösung mit RotationswärmetauscherZentrale Lüftungseinheit zur effizienten Gebäudelüftung durch bedarfsgerechten Zu-/Abluftbetrieb mit Wärmerückgewinnung. Geeignet für die Deckenmontage in frostfreien Räumen.Das Gerät verfügt über ein Nachheizregister. Die Wärmerückgewinnung erfolgt über einen im Gerät eingesetzten Rotationswärmetauscher mit einem hohen thermischen Wirkungsgrad. Für einen ganzjährigen, kontinuierlichen Anlagenbetrieb ist das Lüftungsgerät mit einer Frostschutzschaltung ausgerüstet, die eine mögliche Vereisung des Wärmetauschers verhindert. Für den Sommerbetrieb ohne Wärmerückgewinnung ist das Lüftungsgerät mit einer Automatik ausgestattet, die den Zuluftstrom bei höheren Außenlufttemperaturen durch den dann stehenden Wärmetauscher einleitet und somit eine zusätzliche Erwärmung des Gebäudes verhindert.Bei der Wärmerückgewinnung anfallendes Kondensat wird durch den Rotationswärmetauscher rückgeführt, ein zusätzlicher Kondensatanschluss entfällt.Zur Temperierung der Zuluft ist im Lüftungsgerät ein Elektro-Nachheizregister eingebaut. Optional kann das Lüftungsgerät auch mit einem externen Warmwasser- oder Kaltwasserregister ausgestattet werden.Die Luftförderung erfolgt über zwei wartungsfreie, schallentkoppelte EC-Radialventilatoren mit energiesparendem Gleichstromantrieb. Zur Filterung der Luft sind im Lüftungsgerät standardmäßig Panelfilter der Filterklasse F7 für die Außenluft und M5 für die Abluft eingesetzt. Filter mit höherem Abscheidegrad sind als Zubehör erhältlich.Das Gerät ist werkseitig mit 5 Temperatursensoren ausgestattet, um eine höhere Effizienz zu erzielen und Temperaturschwankungen zu vermeiden. Das Gerät entspricht der ÖkodesignRichtlinie (ERP) 2018.Das doppelschalige, verzinkte, weiß RAL 9010 pulverbeschichtete Stahlblechgehäuse ist 50 mm schall- und wärmegedämmt. Die Innen- und Außenseiten des Gehäuses sind glattflächig und dicht. Revisionstüren ermöglichen den einfachen, schnellen Zugang zu den einzelnen Gerätekomponenten. Die Luftanschlüsse erfolgen horizontal an der Gerätestirnseite. Das Lüftungsgerät wird anschlussfertig PLUG & PLAY geliefert.Gerätesteuerung:Die externe Steuerung erfolgt wahlweise über das Standard- oder das Touch-Bedienpanel. Dieses kann an einem beliebigen Ort montiert werden und ermöglicht eine komfortable Bedienung des Lüftungsgerätes. Diese sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Sie finden die Geräte im Zubehör.Herzstück Rotationswärmetauscher:Bei dieser Technik dreht sich ein Rotor, der aus zahlreichen Kanälen parallel zur Drehachse besteht. Dieser besteht aus korrosionsbeständiger dünner Aluminiumfolie mit hygroskopischer Beschichtung. Die Kanäle dienen als Speichermasse, die in der Lage sind, sensible und latente Wärme zu speichern und wieder abzugeben.Durch die spezielle Beschichtung der Rotorkanäle ist zusätzlich eine Feuchteübertragung möglich. Die Feuchtigkeit wird vom Luftstrom getrennt, von der hygroskopischen Beschichtung aufgenommen und an den Außenluftstrom abgegeben. Die Luft in den Räumen ist weniger trocken und das Luftfeuchtigkeits-Gleichgewicht bleibt erhalten.Ihre Vorteile:Hohe Energieeffizienz-Standards Alle Komponenten werden sorgfältig ausgewählt und montiert, um eine optimale Betriebseffizienz zu gewährleisten.Leiser Betrieb und einfache Montage Das Gerät verfügt über ein dichtes, isoliertes und lackiertes Gehäuse sowie hochqualitative Komponenten, die zu einem leisen Betrieb und einfacher Montage führen.Hocheffiziente EC/PM (permanent magnet motor) Ventilatormotoren Benötigen deutlich weniger Strom als AC-Motoren (Wechselstrommotor).PLUG & PLAY Lösung Das Gerät ist vorverkabelt und verfügt über ein integriertes und automatisches Steuerungssystem.RHP Lösung Mehrwert für Ihr Innenraumklima – Heizen und Feuchterückgewinnung im Winter, Kühlen und Entfeuchten im Sommer. Verflüssigungssatz, Kühler oder weitere Rohrleitungen sind nicht nötig.Laborgeprüfter BetriebAutomatische Steuerungssysteme Die voll integrierten Steuerungssysteme sichern einen zuverlässigen Betrieb, kontrollieren die voreingestellten Lüftungsparameter und optimieren die Betriebskosten.Bitte beachten Sie:dass die Anlieferung per Spedition erfolgt. Daher ist es zwingend erforderlich, dass Sie bei der Bestellung eine Telefonnummer hinterlegen.Technische Daten:Luftleistung:250 m³/h bei 50 Pa externGehäuse:doppelschalig, 50 mmAusführung:DeckenmontageBedienung:kabelgebundenes FernbedienteilFilter Außenluft:Panel F7Filter Abluft:Panel M5Wärmerückgewinnung:RotationswärmetauscherWirkungsgrad:80 %Ventilatoren:EC-RadialventilatorenLuftanschlüsse:4 x DN 160Bypassüber WärmetauscherSpannungsversorgung:230 V~/50 HzLeistungsaufnahme (E-Heizregister):1,0 kW/Δt 15,9 °Cmax. Leistungsaufnahme (Ventilatoren):2 x 90 Wmax. Stromaufnahme:6,1 AVorsicherung:16 ASpezifische Leistungsaufnahme SEL:0,49 W/(m³/h)Abmessungen (LxBxH):842 x 602 x 310 mmGewicht:40 kgGehäusefarbe:RAL 9010
Der rechteckige Schalldämpfer in Kompaktbauweise ist mit einer hocheffizienten Spezialschalldämmkulisse ausgestattet, die für effektive Geräuschminderung bei gleichzeitig geringen Druckverlusten sorgt. Er kann einzeln oder in Kombination mit allen Anbauteilen des ComfoWell Systems verwendet werden. Die luftdichte Verbindung erfolgt über eine Falzverbindung mit Klemmleiste. Für Wartungszwecke lässt sich das Schalldämmelement herausnehmen. Die Montage an Wand oder Decke wird durch höhenverstellbare Montagewinkel erleichtert. Das benötigte Montagezubehör ist im Lieferumfang enthalten.Technische Daten:Einfügungsdämpfung: 12,6 dB / 250 HzGehäuse: Stahlblech, verzinktSchalldämmelement: Spezialschaumstoff mit HygienebeschichtungAbmessungen: Länge: 500 mm, Tiefe: 320 mm, Höhe: 230 mm1x ZEHNDER ComfoWell Schalldämpfer CW-S 320
