alpha innotec HSV 280 Hydrauliktower mit 279 l Trinkwarmwasser und 83 l Heizwasser
Produktvorteile:
- Emaillierter Trinkwarmwasserspeicher mit 279 l Nenninhalt, Energieeffizienzklasse B als Warmwasserbereiter
- Nenninhalt von 83 l Heizwasser, der Pufferspeicher gleicht Schwankungen zwischen Erzeugung und Abnahme aus
- Integrierter Heizungsregler Luxtronik 2.1 mit softwareseitiger Wärmemengenerfassung
- Integriertes Elektroheizelement mit 9 kW für die zusätzliche elektrische Nachheizung bei Bedarf
- Anschlussfertige, fertig isolierte Station mit Umschaltventil, Umwälzpumpe und Ausdehnungsgefäß 12 l
7.299,00 €*
Versand per Spedition
Versandkostenfrei
Lieferzeit 1-2 Wochen
Hydraulikmodul HSV 280 von alpha innotec mit Trinkwarmwasser- und Pufferspeicher
Heizkreis und Warmwasser aus einer Station

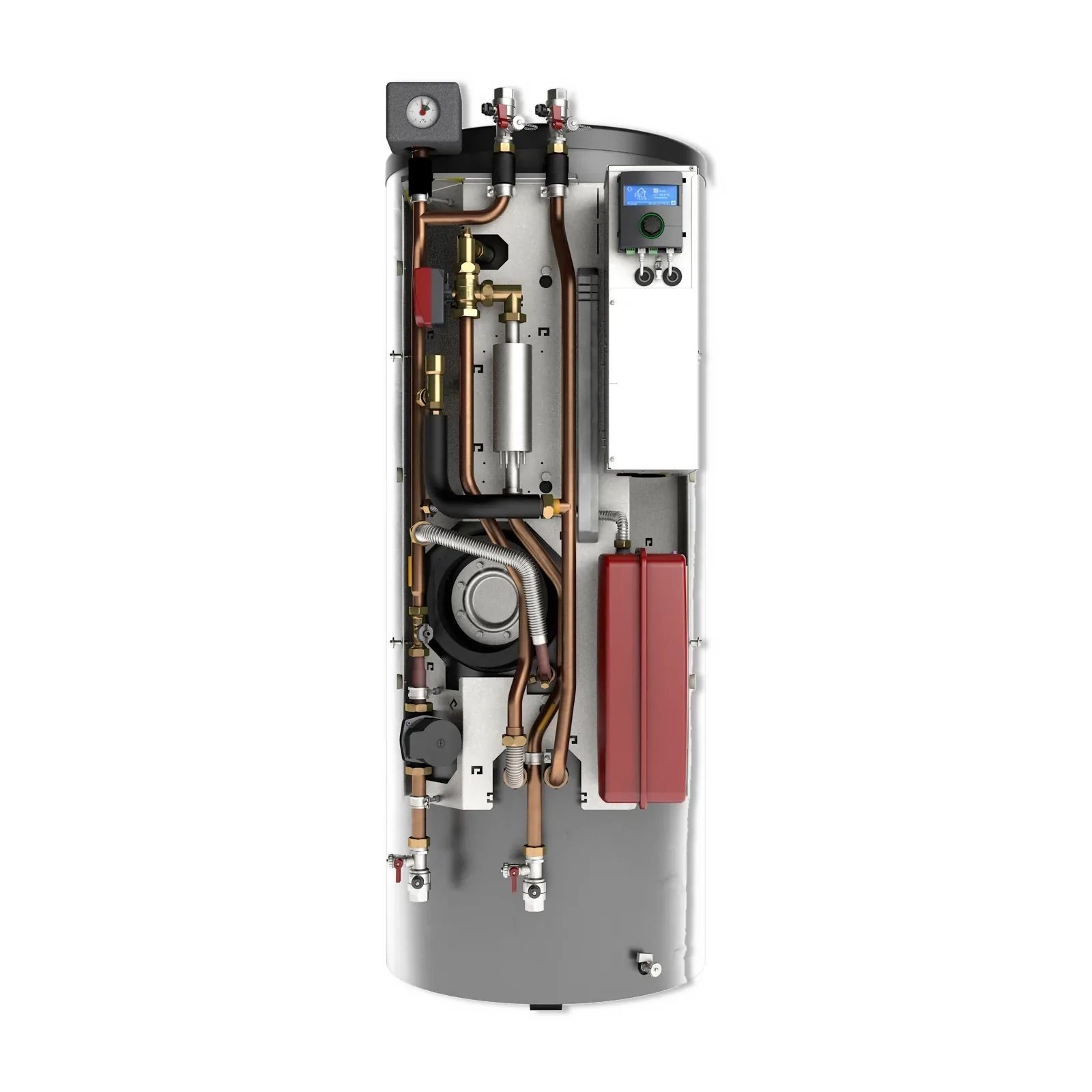

Der HSV 280 von alpha innotec ist eine anschlussfertige Hydraulikstation in Towerbauweise für die Aufstellung im Innenraum. Sie vereint Trinkwarmwasserspeicher, Pufferspeicher und die zugehörige Hydraulik in einem Gerät. Ein Umschaltventil lenkt das Heizwasser wahlweise in den Heizkreis oder in den Ladekreis für das Trinkwarmwasser, sodass Raumheizung und Warmwasserbereitung abwechselnd versorgt werden. Die integrierte Heizungsumwälzpumpe ist als Energieeffizienz-Umwälzpumpe ausgeführt und hält das Heizwasser im Heizkreis in Umlauf. Ein Überströmventil gehört ebenfalls zur Station.
Zwei Speicher für Warmwasser und Heizwasser
Für die Warmwasserbereitung steht ein emaillierter Trinkwarmwasserspeicher mit einem Nenninhalt von 279 l zur Verfügung. Die Emaillierung nach DIN 4753 schützt den Speicher vor Korrosion durch das Trinkwasser, eine Magnesiumanode ergänzt diesen Schutz. Als Warmwasserbereiter erreicht der HSV 280 die Energieeffizienzklasse B. Daneben fasst die Station 83 l Heizwasser. Der Pufferspeicher gleicht Schwankungen zwischen erzeugter und abgenommener Wärme aus, sodass der Wärmeerzeuger gleichmäßiger arbeitet. Die Station ist fertig isoliert.
Elektrische Nachheizung und Sicherheit
Ein Elektroheizelement mit 9 kW ist integriert. Damit lässt sich bei Bedarf zusätzlich elektrisch nachheizen. Das Ausdehnungsgefäß mit 12 l hält den Druck im Heizsystem beim Aufheizen im zulässigen Bereich. Eine Sicherheitsbaugruppe gehört ebenfalls zur Ausstattung.
Regelung und Einbau
Über den integrierten Heizungsregler Luxtronik 2.1 wird die gesamte Anlage gesteuert und überwacht. Vor- und Rücklauffühler sowie ein Außenfühler gehören zur Station. Der Regler erfasst die Wärmemenge softwareseitig. Diese Wärmemengenerfassung ist nicht für die Betriebskostenabrechnung vorgesehen.
Auch Absperrkugelhähne und ein Entleerungshahn gehören zur Station. Dass diese Komponenten bereits vorhanden sind, beschleunigt die Installation. Der Tower ist nicht teilbar und wird als eine Einheit aufgestellt.
Weitere Downloads:
- 1 x Hydrauliktower Reihenspeicher HSV 280
| Produkttyp | Hydrauliktower Reihenspeicher |
|---|---|
| Aufstellungsort | innen |
| Teilbarkeit | nein |
| Energieeffizienzklasse Warmwasserbereiter | B |
| Integrierter Heizstab | 9 kW |
| Heizungsumwälzpumpe | integriert |
| Nenninhalt Trinkwarmwasser | 279 l |
| Nenninhalt Heizwasser | 83 l |
| Speichervolumen nach ErP | 280 l |
| Abmessungen | 700 × 1020 × 1815 mm (Breite × Tiefe × Höhe) |
| Maße mit Verpackung | 1110 × 800 × 2060 mm (Länge × Breite × Höhe) |
| Bruttogewicht | 234 kg |
Im Lieferumfang enthalten:
- 1 x Hydrauliktower Reihenspeicher HSV 280
