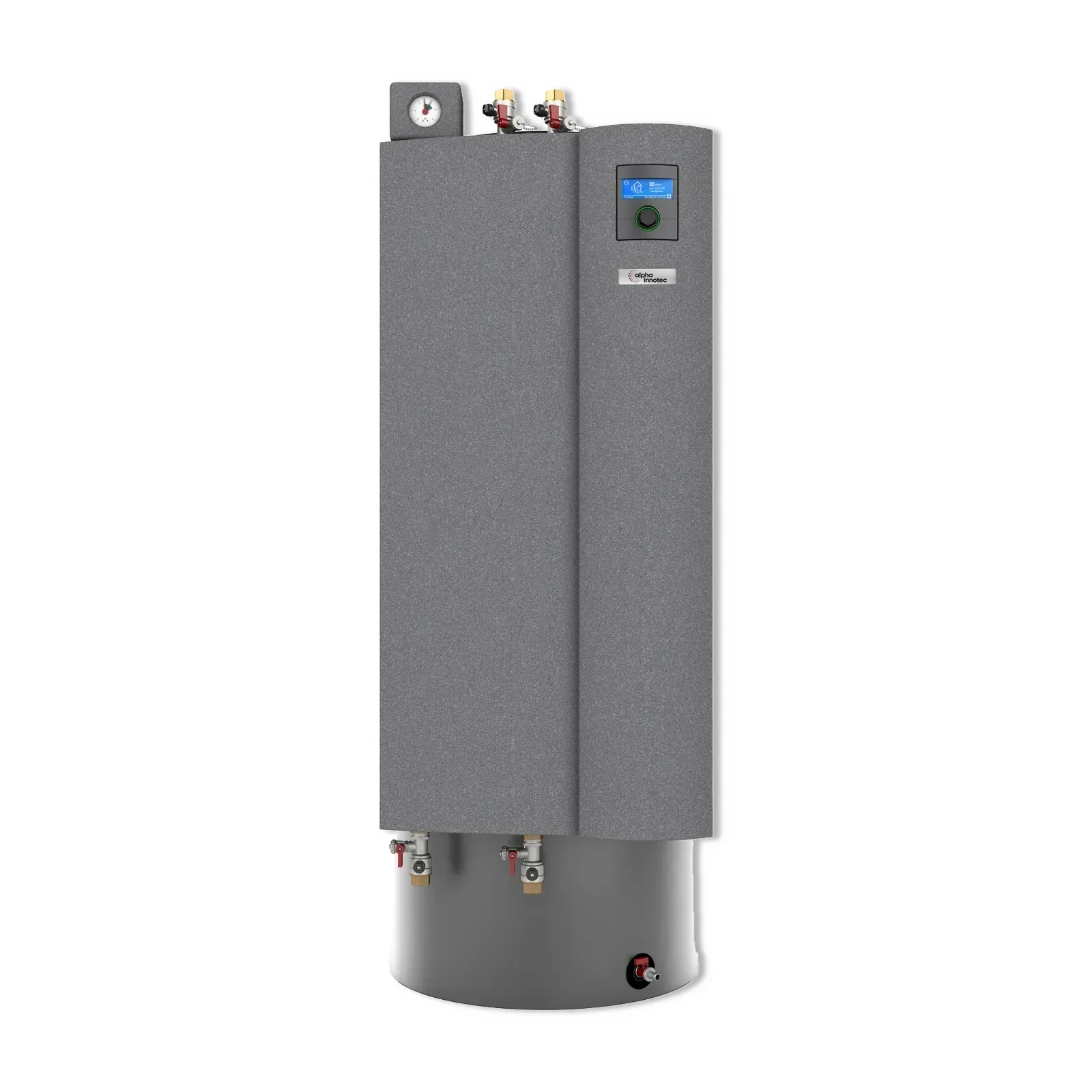

alpha innotec HSV 280 TP Hydrauliktower mit 284 l Warmwasser- und 88 l Pufferspeicher
Produktvorteile:
- Trinkwarmwasserspeicher mit 284 l Nenninhalt und Trennpufferspeicher mit 88 l Heizwasser in einem Tower
- Integrierter Heizungsregler Luxtronik 2.1 steuert und überwacht die gesamte Anlage
- Elektroheizelement mit 9 kW integriert, damit bei Bedarf zusätzlich elektrisch nachgeheizt werden kann
- Zwei Energieeffizienz-Pumpen für den Wärmepumpenkreis und den ungemischten Heizkreis
- Emaillierter Warmwasserspeicher mit Magnesiumanode zum Schutz vor Korrosion
8.659,00 €*
Versand per Spedition
Versandkostenfrei
Lieferzeit 3-5 Arbeitstage
Hydraulikmodul alpha innotec HSV 280 TP mit Trennpufferspeicher und Heizungsregler Luxtronik 2.1
Heizkreise und Warmwasser aus einem Tower
Der alpha innotec HSV 280 TP ist ein anschlussfertiger Hydrauliktower für den Anschluss an mehrere Heizkreise. Er vereint einen Trinkwarmwasserspeicher und einen Trennpufferspeicher. Der Trinkwarmwasserspeicher fasst 284 l und hält warmes Wasser bereit. Ein Umschaltventil lenkt das Heizwasser wahlweise in den Heizkreis oder zur Trinkwarmwassererzeugung, sodass Heizung und Warmwasserbereitung abwechselnd versorgt werden.
Der Trennpufferspeicher bevorratet 88 l Heizwasser und trennt den Wärmepumpenkreis hydraulisch von den Heizkreisen. Beide Kreise arbeiten dadurch unabhängig voneinander.
Regelung, Pumpen und Nachheizung
Der Heizungsregler Luxtronik 2.1 ist integriert. Über ihn wird die gesamte Anlage gesteuert und überwacht. Außenfühler sowie Vor- und Rücklauffühler sind integriert oder liegen bei, ebenso eine Wärmemengenerfassung, die nicht für die Betriebskostenabrechnung bestimmt ist.
Zwei Energieeffizienz-Pumpen übernehmen die Umwälzung, eine im Wärmepumpenkreis und eine im ungemischten Heizkreis. Sie halten das Heizwasser in diesen Kreisen in Umlauf. Außerdem ist ein Elektroheizelement mit 9 kW integriert. Damit lässt sich bei Bedarf zusätzlich elektrisch nachheizen.
Korrosionsschutz und Einbau
Der Warmwasserspeicher ist emailliert. Die glasartige Innenschicht schützt ihn vor Korrosion durch das Trinkwasser, und eine Magnesiumanode ergänzt diesen Schutz.
Sicherheitsbaugruppe, Absperrkugelhähne und Entleerungshahn sind integriert oder im Lieferumfang enthalten. Zusammen mit den übrigen vorbereiteten Komponenten sorgt das für eine schnellere Installation. Aufgestellt wird der Tower innen, und er ist nicht teilbar.
Weitere Downloads:
- 1 x Hydrauliktower Trennspeicher HSV 280 TP
| Produkttyp | Hydrauliktower Trennspeicher |
|---|---|
| Aufstellungsort | innen |
| Teilbarkeit | nein |
| Integrierter Heizstab | 9 kW |
| Heizungsumwälzpumpe | integriert |
| Nenninhalt Trinkwarmwasser | 284 l |
| Nenninhalt Heizwasser | 88 l |
| Speichervolumen nach ErP | 302 l |
| Abmessungen | 700 × 1020 × 1860 mm (Breite × Tiefe × Höhe) |
| Nettogewicht | 192 kg |
| Maße mit Verpackung | 1150 × 800 × 2050 mm (Länge × Breite × Höhe) |
| Bruttogewicht | 238 kg |
Im Lieferumfang enthalten:
- 1 x Hydrauliktower Trennspeicher HSV 280 TP
Produktsicherheit gemäß Verordnung (EU) 2023/988
Herstellerangaben
ait-deutschland GmbH
Industriestraße 3
D-95359 Kasendorf
Deutschland
Kontakt:
Telefon: +49 9228/9906-0
Fax: +49 9228/9906-29
E-Mail: [email protected]
Website: ait-deutschland
Produktsicherheit
Dieses Produkt unterliegt den Anforderungen der Verordnung (EU) 2023/988 über die allgemeine Produktsicherheit. Es wurde nach den geltenden Sicherheitsanforderungen entwickelt und geprüft.
Bestimmungsgemäßer Gebrauch:
Verwenden Sie das Produkt ausschließlich wie in der beigefügten Montage-, Bedienungs- und Wartungsanleitung beschrieben. Das Produkt ist vorgesehen für den Einsatz in Wohngebäuden.
Warn- und Sicherheitshinweise
Sicherheitsrelevante Hinweise:
- Die Installation, Inbetriebnahme, Wartung und Reparatur darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
- Lesen und beachten Sie vor der Montage sämtliche mitgelieferte technische Dokumentation.
- Unsachgemäßer Gebrauch kann zu Sach- oder Personenschäden führen.
- Elektrische Anschlüsse dürfen nur durch Elektrofachkräfte vorgenommen werden.
- Das Produkt darf nicht in explosionsgefährdeten Bereichen oder unter Bedingungen verwendet werden, die außerhalb der spezifizierten Einsatzbereiche liegen.
Rückverfolgbarkeit und Kennzeichnung
Folgende Informationen sind auf dem Produkt oder der Verpackung angebracht:
- Produktbezeichnung und Artikelnummer
- Name und Anschrift des Herstellers
- Serien- oder Chargennummer
- CE-Kennzeichnung (sofern für Produkt zutreffend)
Kundenservice
Für Fragen zur Produktsicherheit, bestimmungsgemäßen Verwendung oder Konformität wenden Sie sich bitte an:
ait-deutschland GmbH
Telefon: +49 9228/9906-0
Fax: +49 9228/9906-29
E-Mail: [email protected]
