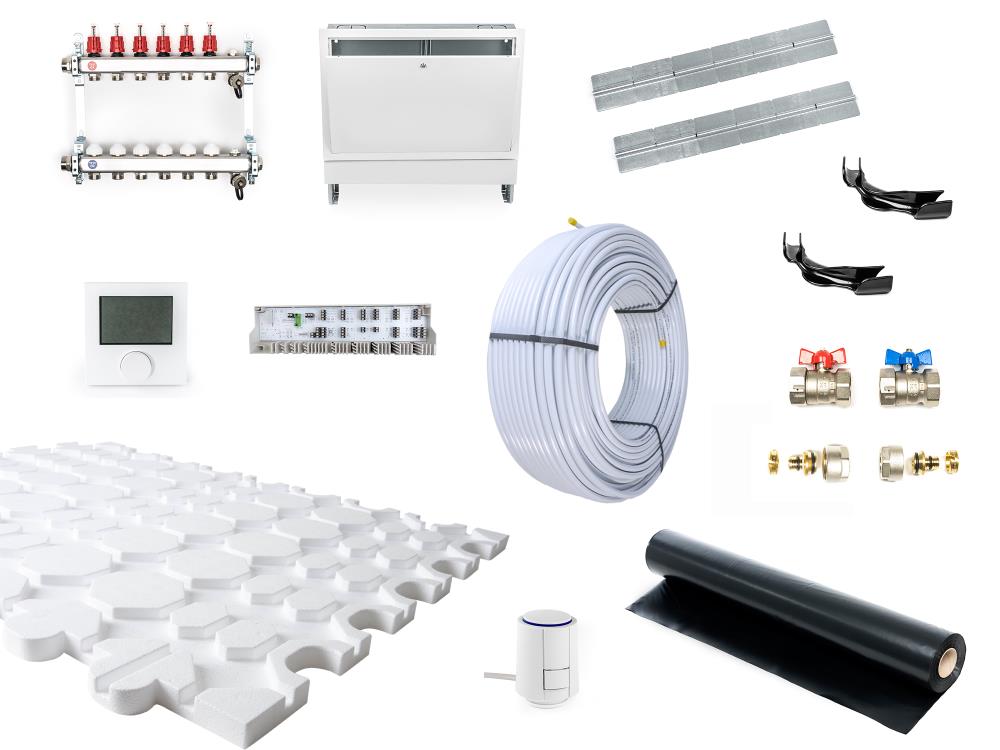

10 m² Trockenbau Fußbodenheizung Set – PE-RT 14×2 – VA 12,5 – 25 mm Systemplatte + Wärmeleitbleche – mit Regeltechnik

Trockenbausystem für Fußbodenheizung EPS WLG035 Dieses Trockenbausystem ist eine flache und leichte Fußbodenheizungslösung für Renovierungen und Altbausanierungen. In Kombination aus Profilplatte, Wärmeleitblechen, Heizrohr und Trockenestrichplatte ergibt sich eine Gesamtaufbauhöhe von ca. 43 mm. Das System wurde auf Basis der gesamten zu beheizenden Fläche ausgelegt und rechnerisch dimensioniert. Die Regeltechnik ist im Set enthalten. Bei der Auslegung der Heizkreise wird eine maximale Heizkreislänge von 90 Metern berücksichtigt, wodurch das System hydraulisch korrekt ausgelegt ist. Die Lastverteilung erfolgt über eine schwimmend verlegte Trockenestrichplatte, z. B. Knauf Brio 18 mm. Das System wird komplett trocken verlegt, benötigt keine Estrichtrocknung und ist dadurch schnell einsatzbereit. Die Systemplatten lassen sich im Puzzle-Prinzip verbinden, was die Verlegung vereinfacht. Durch das geringe Flächengewicht eignet sich das Heizsystem besonders für Holzbalkendecken und statisch sensible Untergründe. Vorteile im Überblick Gesamte Regel- und Verteilertechnik enthalten Sehr niedrige Aufbauhöhe ab ca. 43 mm Trockenes System ohne lange Trocknungszeiten Geringes Gewicht – ideal für Altbau und Sanierung Schnelle, einfache Montage durch Puzzle-System Wärmeleitbleche für effiziente Wärmeverteilung Für alle Bodenbeläge, die Fußbodenheizung geeignet sind Max. Rohrlänge 90 m pro Heizkreis für gleichmäßige Wärme Verwendung & Einsatzzweck Produkttyp: Trockenbausystem für Fußbodenheizung Einsatzbereiche: Wohnräume, Altbau, Sanierung, Holzbalkendecken Besondere Eignung: Für Gebäude mit statischen Einschränkungen, geringer Raumhöhe oder zeitlicher Einschränkung des Bauvorhabens Technische Daten Eigenschaft Wert Aufbauhöhe (inkl. 18 mm Knauf Brio) ca. 43 mm Max. Heizkreis-Länge 90 m Max. Fliesengröße 30 × 30 cm (größer mit Entkopplungsmatte) Flächengewicht ca. 30 kg/m² Empfohlener Rohrtyp PE-RT 14×2 mm Verlegeabstand 12,5 cm Technische Daten – Trockenbau-Fußbodenheizung mit PE-RT Rohr 14x2 mm Systemkomponenten Systemplatte 25 mm – mit Profilaufnahmen für Wärmeleitbleche und Rohr Wärmeleitbleche – sorgen für gleichmäßige Wärmeverteilung zur Oberfläche PE-RT 14x2 mm – 5-Schicht Kunststoffrohr VPE 200 m PE-Trennschutzfolie – schützt vor Ausdehnungsgeräuschen Randdämmstreifen - verhindert Schall- und Wärmebrücken Möhlenhoff Regeltechnik - bestehend aus Raumtemperaturregler, Anschlussleiste und Stellantriebe Verteilertechnik - bestehend aus Heizkreisverteiler, Verteilerschrank (UP), Absperreinrichtung, Klemmringverschraubungen (3/4 Zoll Eurokonus) und Winkelspangen Regeltechnik - bestehend aus Raumtemperatur Regler, Anschlussleiste und Stellantrieben (Nicht im Lieferumfang:) Trockenestrichplatten – z. B. Knauf Brio 18 mm für Lastverteilung Montage & Installationsanleitung Montageart: Trockene Verlegung auf ebenem Untergrund Hinweis: Fachgerechte Installation erforderlich Untergrundanforderung: eben, stabil und tragfähig Schritt-für-Schritt-Anleitung: Untergrund vorbereiten: ggf. nivellieren oder ausgleichen, reinigen und Randdämmstreifen umlaufend verlegen. Profilplatten verlegen: vollflächig im Puzzle-System auslegen. Wärmeleitbleche einsetzen: je nach gewünschtem Verlegemuster einlegen. Heizrohre verlegen: in die Bleche einclipsen, z. B. im Schnecken- oder Mäanderprinzip. Verteilertechnik anschließen: System auf Dichtheit prüfen. Trennschutzfolie auflegen: überlappend auslegen, nicht verkleben. Trockenestrich verlegen: Platten mindestens 18 mm dick. Zusatzmaßnahmen: zum Ausgleich empfehlen wir eine gebundene Schüttung (min. 150 kPa Tragfähigkeit). Häufig gestellte Fragen (FAQ) Wie wird das System eingebaut? Das System wird trocken auf ebenem Untergrund verlegt. Die Profilplatten werden ausgelegt, Wärmeleitbleche und Heizrohr eingelegt, PE-Trennschutzfolie überlappend verlegt, danach erfolgt die Abdeckung mit Trockenestrich. Für welche Bodenbeläge ist es geeignet? Geeignet sind alle Beläge, die für Fußbodenheizung freigegeben sind – z. B. Fliesen, Parkett, Vinyl, Laminat. Bei Fliesen über 30 × 30 cm wird eine Entkopplungsmatte empfohlen. Ist das System altbautauglich? Ja, das System eignet sich besonders gut für Altbauten und Holzbalkendecken dank geringem Gewicht und niedriger Aufbauhöhe. Kann ich die Heizkreise selbst anschließen? Der Einbau kann in Eigenleistung erfolgen, der Anschluss an den Heizkreisverteiler sollte jedoch durch einen Fachbetrieb erfolgen. Welche Dämmung ist sinnvoll? Als Zusatzdämmung empfiehlt sich PUR (z. B. Styrodur). Für den Bodenausgleich ist eine gebundene Schüttung mit ausreichender Tragfähigkeit zu verwenden (min. 150 kPa Tragfähigkeit). Ist das System für Badezimmer geeignet? Ja, bitte halten Sie hier Rücksprache mit Ihrem Fliesenleger/Fachmann vor Ort. DIN 18534 gilt zu beachten.

Trockenestrichsystem für FußbodenheizungenDer Einbau einer Fußbodenheizung mit Trockenestrich ist die ideale Lösung für den Einsatz in Altbausanierungen, Holzbalkendecken und Neubauten. Dank der geringen Aufbauhöhe von nur ca. 43,2 mm und dem leichten Material (EPS) bietet dieses System eine effiziente und vielseitige Möglichkeit, eine Fußbodenheizung zu integrieren. Hierbei wird anstelle eines Nassestrichs Trockenestrichplatten verwendet, die beispielsweise mit einem niedrigsten Aufbau von 18 mm (z. B. Knauf Brio) als Lastverteilschicht fungieren. Passend dazu wird das System mit Aluverbund- oder PE-RT Rohr 14x2mm vorkonfiguriert angeboten.Vorteile des TrockenestrichsystemsGeringes Gewicht: Perfekt für Altbauten und Holzbalkendecken, da keine hohen Lasten auf die Konstruktion wirken.Niedrige Aufbauhöhe: Mit nur ca. 43,2 mm bleibt die Fußbodenheizung auch in Räumen mit niedriger Deckenhöhe realisierbar.Einfache Verlegung: Das System ist durch das Puzzle-Prinzip und die Trockenbauweise leicht zu installieren.Flexibilität: Geeignet für nahezu alle Bodenbeläge, die für Fußbodenheizungen freigegeben sind.Schnelle Montage: Keine Trockenzeiten des Estrichs benötigt.Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Empfohlene Konfiguration und MaterialienVerlegeabstand: 12,5 cm (Standard für Heizkreisberechnung).Maximale Rohrlänge: 90 m pro Heizkreis (zur Sicherstellung eines gleichmäßigen Heizkreislaufs).Empfohlene Rohrtypen: Aluverbundrohr mit Abmessungen 14x2 mm, da dieses durch den Aluminiumkern formstabiler und damit einfacher zu verlegen ist.Fußbodenheizung mit Trockenestrich selber einbauen - so funktioniert es:Vorbereitung des UntergrundsDer Boden muss eben und stabil sein.Ein Randdämmstreifen wird umlaufend angebracht, um Wärmebrücken zu vermeiden, Raum für Ausdehnung zu schaffen und Schallbrücken zu minimieren.Verlegung der ProfilplattenDie Profilplatten werden vollflächig auf dem Boden ausgelegt.Dank des Puzzle-Systems lassen sich die Platten einfach zusammenstecken.Wärmeleitbleche und HeizrohreDie Wärmeleitbleche werden im gewünschten Verlegemuster in den vorgesehenen Profilen platziert. Bitte beachten Sie, dass Wärmeleitbleche ausschließlich dort eingelegt werden, wo gerade Rohrläufe verlaufen.In den Umlenkzonen (Raumränder, Türbereiche, Verteilerzonen) liegen keine Bleche, da dort keine geraden Rohrstrecken vorhanden sind.Auch an Dehnfugen, Stoßstellen oder in Nischen bleibt der Untergrund ohne Blech.Anschließend werden die Heizrohre (Aluverbund oder PE-RT) in die Wärmeleitbleche eingelegt.PE-TrennschutzfolieDie PE-Trennschutzfolie wird über die gesamte Fläche verlegt.Eine Überlappung von ca. 5–10 cm reicht aus; Verkleben ist nicht notwendig.Hauptfunktion: Vermeidung von Ausdehnungsgeräuschen.TrockenestrichplattenDie Trockenestrichplatten (mindestens 18 mm) werden als Lastverteilschicht aufgebracht.Diese sorgen für Stabilität und eine gleichmäßige Lastverteilung.ZusatzmaßnahmenFür eine zusätzliche Dämmung eignet sich PUR-Dämmung. Bei Verlegung sollten Kreuzfugen vermieden werden.Eine gebundene Schüttung für den Ausgleich (mindestens 150 kPa/m² Belastbarkeit) wird für eine optimale Lastaufnahme empfohlen.Wichtige Hinweise für den Einbau:Die Trockenestrichplatten sind in dem Set nicht enthalten und müssen separat bestellt werden.Calciumsulfat-Fließestrich bietet eine geringere Rohrüberdeckung. Informieren Sie sich hierfür bei Ihrem Fachmann vor Ort.Fußbodenheizungsgerechte Beläge: Verwenden Sie einen Bodenbelag, der für Fußbodenheizung geeignet ist.Mit diesem System haben Sie die Möglichkeit, eine moderne und effiziente Fußbodenheizung zu verlegen, die den künftigen Anforderungen gerecht wird. Dank der einfachen Installation und vielseitigen Einsatzmöglichkeiten ist das Trockenbausystem die perfekte Wahl für Alt- und Neubauten.

Trockenbausystem für Fußbodenheizung EPS WLG035 Dieses Trockenbausystem ist eine flache und leichte Fußbodenheizungslösung für Renovierungen und Altbausanierungen. In Kombination aus Profilplatte, Wärmeleitblechen, Heizrohr und Trockenestrichplatte ergibt sich eine Gesamtaufbauhöhe von ca. 43 mm. Das System wurde auf Basis der gesamten zu beheizenden Fläche ausgelegt und rechnerisch dimensioniert. Die Regeltechnik ist im Set enthalten. Bei der Auslegung der Heizkreise wird eine maximale Heizkreislänge von 90 Metern berücksichtigt, wodurch das System hydraulisch korrekt ausgelegt ist. Die Lastverteilung erfolgt über eine schwimmend verlegte Trockenestrichplatte, z. B. Knauf Brio 18 mm. Das System wird komplett trocken verlegt, benötigt keine Estrichtrocknung und ist dadurch schnell einsatzbereit. Die Systemplatten lassen sich im Puzzle-Prinzip verbinden, was die Verlegung vereinfacht. Durch das geringe Flächengewicht eignet sich das Heizsystem besonders für Holzbalkendecken und statisch sensible Untergründe. Vorteile im Überblick Gesamte Regel- und Verteilertechnik enthalten Sehr niedrige Aufbauhöhe ab ca. 43 mm Trockenes System ohne lange Trocknungszeiten Geringes Gewicht – ideal für Altbau und Sanierung Schnelle, einfache Montage durch Puzzle-System Wärmeleitbleche für effiziente Wärmeverteilung Für alle Bodenbeläge, die Fußbodenheizung geeignet sind Max. Rohrlänge 90 m pro Heizkreis für gleichmäßige Wärme Verwendung & Einsatzzweck Produkttyp: Trockenbausystem für Fußbodenheizung Einsatzbereiche: Wohnräume, Altbau, Sanierung, Holzbalkendecken Besondere Eignung: Für Gebäude mit statischen Einschränkungen, geringer Raumhöhe oder zeitlicher Einschränkung des Bauvorhabens Technische Daten Eigenschaft Wert Aufbauhöhe (inkl. 18 mm Knauf Brio) ca. 43 mm Max. Heizkreis-Länge 90 m Max. Fliesengröße 30 × 30 cm (größer mit Entkopplungsmatte) Flächengewicht ca. 30 kg/m² Empfohlener Rohrtyp Mehrschichtverbundrohr 14×2 mm Verlegeabstand 12,5 cm Technische Daten – Trockenbau-Fußbodenheizung mit Aluverbundrohr Rohr 14x2 mm Systemkomponenten Systemplatte 25 mm – mit Profilaufnahmen für Wärmeleitbleche und Rohr Wärmeleitbleche – sorgen für gleichmäßige Wärmeverteilung zur Oberfläche Metallverbundrohr 14x2 mm – Mehrschichtiges Verbundrohr mit Aluminiumkern VPE 200 m PE-Trennschutzfolie – schützt vor Ausdehnungsgeräuschen Randdämmstreifen - verhindert Schall- und Wärmebrücken Möhlenhoff Regeltechnik - bestehend aus Raumtemperaturregler, Anschlussleiste und Stellantriebe Verteilertechnik - bestehend aus Heizkreisverteiler, Verteilerschrank (UP), Absperreinrichtung, Klemmringverschraubungen (3/4 Zoll Eurokonus) und Winkelspangen Regeltechnik - bestehend aus Raumtemperatur Regler, Anschlussleiste und Stellantrieben (Nicht im Lieferumfang:) Trockenestrichplatten – z. B. Knauf Brio 18 mm für Lastverteilung Montage & Installationsanleitung Montageart: Trockene Verlegung auf ebenem Untergrund Hinweis: Fachgerechte Installation erforderlich Untergrundanforderung: eben, stabil und tragfähig Schritt-für-Schritt-Anleitung: Untergrund vorbereiten: ggf. nivellieren oder ausgleichen, reinigen und Randdämmstreifen umlaufend verlegen. Profilplatten verlegen: vollflächig im Puzzle-System auslegen. Wärmeleitbleche einsetzen: je nach gewünschtem Verlegemuster einlegen. Heizrohre verlegen: in die Bleche einclipsen, z. B. im Schnecken- oder Mäanderprinzip. Verteilertechnik anschließen: System auf Dichtheit prüfen. Trennschutzfolie auflegen: überlappend auslegen, nicht verkleben. Trockenestrich verlegen: Platten mindestens 18 mm dick. Zusatzmaßnahmen: zum Ausgleich empfehlen wir eine gebundene Schüttung (min. 150 kPa Tragfähigkeit). Häufig gestellte Fragen (FAQ) Wie wird das System eingebaut? Das System wird trocken auf ebenem Untergrund verlegt. Die Profilplatten werden ausgelegt, Wärmeleitbleche und Heizrohr eingelegt, PE-Trennschutzfolie überlappend verlegt, danach erfolgt die Abdeckung mit Trockenestrich. Für welche Bodenbeläge ist es geeignet? Geeignet sind alle Beläge, die für Fußbodenheizung freigegeben sind – z. B. Fliesen, Parkett, Vinyl, Laminat. Bei Fliesen über 30 × 30 cm wird eine Entkopplungsmatte empfohlen. Ist das System altbautauglich? Ja, das System eignet sich besonders gut für Altbauten und Holzbalkendecken dank geringem Gewicht und niedriger Aufbauhöhe. Kann ich die Heizkreise selbst anschließen? Der Einbau kann in Eigenleistung erfolgen, der Anschluss an den Heizkreisverteiler sollte jedoch durch einen Fachbetrieb erfolgen. Welche Dämmung ist sinnvoll? Als Zusatzdämmung empfiehlt sich PUR (z. B. Styrodur). Für den Bodenausgleich ist eine gebundene Schüttung mit ausreichender Tragfähigkeit zu verwenden (min. 150 kPa Tragfähigkeit). Ist das System für Badezimmer geeignet? Ja, bitte halten Sie hier Rücksprache mit Ihrem Fliesenleger/Fachmann vor Ort. DIN 18534 gilt zu beachten.

Trockenbausystem für Fußbodenheizung EPS WLG035 Dieses Trockenbausystem ist eine flache und leichte Fußbodenheizungslösung für Renovierungen und Altbausanierungen. In Kombination aus Profilplatte, Wärmeleitblechen, Heizrohr und Trockenestrichplatte ergibt sich eine Gesamtaufbauhöhe von ca. 43 mm. Das System wurde auf Basis der gesamten zu beheizenden Fläche ausgelegt und rechnerisch dimensioniert. Die Regeltechnik ist im Set enthalten. Bei der Auslegung der Heizkreise wird eine maximale Heizkreislänge von 90 Metern berücksichtigt, wodurch das System hydraulisch korrekt ausgelegt ist. Die Lastverteilung erfolgt über eine schwimmend verlegte Trockenestrichplatte, z. B. Knauf Brio 18 mm. Das System wird komplett trocken verlegt, benötigt keine Estrichtrocknung und ist dadurch schnell einsatzbereit. Die Systemplatten lassen sich im Puzzle-Prinzip verbinden, was die Verlegung vereinfacht. Durch das geringe Flächengewicht eignet sich das Heizsystem besonders für Holzbalkendecken und statisch sensible Untergründe. Vorteile im Überblick Gesamte Regel- und Verteilertechnik enthalten Sehr niedrige Aufbauhöhe ab ca. 43 mm Trockenes System ohne lange Trocknungszeiten Geringes Gewicht – ideal für Altbau und Sanierung Schnelle, einfache Montage durch Puzzle-System Wärmeleitbleche für effiziente Wärmeverteilung Für alle Bodenbeläge, die Fußbodenheizung geeignet sind Max. Rohrlänge 90 m pro Heizkreis für gleichmäßige Wärme Verwendung & Einsatzzweck Produkttyp: Trockenbausystem für Fußbodenheizung Einsatzbereiche: Wohnräume, Altbau, Sanierung, Holzbalkendecken Besondere Eignung: Für Gebäude mit statischen Einschränkungen, geringer Raumhöhe oder zeitlicher Einschränkung des Bauvorhabens Technische Daten Eigenschaft Wert Aufbauhöhe (inkl. 18 mm Knauf Brio) ca. 43 mm Max. Heizkreis-Länge 90 m Max. Fliesengröße 30 × 30 cm (größer mit Entkopplungsmatte) Flächengewicht ca. 30 kg/m² Empfohlener Rohrtyp PE-RT 14×2 mm Verlegeabstand 12,5 cm Technische Daten – Trockenbau-Fußbodenheizung mit PE-RT Rohr 14x2 mm Systemkomponenten Systemplatte 25 mm – mit Profilaufnahmen für Wärmeleitbleche und Rohr Wärmeleitbleche – sorgen für gleichmäßige Wärmeverteilung zur Oberfläche PE-RT 14x2 mm – 5-Schicht Kunststoffrohr VPE 200 m PE-Trennschutzfolie – schützt vor Ausdehnungsgeräuschen Randdämmstreifen - verhindert Schall- und Wärmebrücken Möhlenhoff Regeltechnik - bestehend aus Raumtemperaturregler, Anschlussleiste und Stellantriebe Verteilertechnik - bestehend aus Heizkreisverteiler, Verteilerschrank (UP), Absperreinrichtung, Klemmringverschraubungen (3/4 Zoll Eurokonus) und Winkelspangen Regeltechnik - bestehend aus Raumtemperatur Regler, Anschlussleiste und Stellantrieben (Nicht im Lieferumfang:) Trockenestrichplatten – z. B. Knauf Brio 18 mm für Lastverteilung Montage & Installationsanleitung Montageart: Trockene Verlegung auf ebenem Untergrund Hinweis: Fachgerechte Installation erforderlich Untergrundanforderung: eben, stabil und tragfähig Schritt-für-Schritt-Anleitung: Untergrund vorbereiten: ggf. nivellieren oder ausgleichen, reinigen und Randdämmstreifen umlaufend verlegen. Profilplatten verlegen: vollflächig im Puzzle-System auslegen. Wärmeleitbleche einsetzen: je nach gewünschtem Verlegemuster einlegen. Heizrohre verlegen: in die Bleche einclipsen, z. B. im Schnecken- oder Mäanderprinzip. Verteilertechnik anschließen: System auf Dichtheit prüfen. Trennschutzfolie auflegen: überlappend auslegen, nicht verkleben. Trockenestrich verlegen: Platten mindestens 18 mm dick. Zusatzmaßnahmen: zum Ausgleich empfehlen wir eine gebundene Schüttung (min. 150 kPa Tragfähigkeit). Häufig gestellte Fragen (FAQ) Wie wird das System eingebaut? Das System wird trocken auf ebenem Untergrund verlegt. Die Profilplatten werden ausgelegt, Wärmeleitbleche und Heizrohr eingelegt, PE-Trennschutzfolie überlappend verlegt, danach erfolgt die Abdeckung mit Trockenestrich. Für welche Bodenbeläge ist es geeignet? Geeignet sind alle Beläge, die für Fußbodenheizung freigegeben sind – z. B. Fliesen, Parkett, Vinyl, Laminat. Bei Fliesen über 30 × 30 cm wird eine Entkopplungsmatte empfohlen. Ist das System altbautauglich? Ja, das System eignet sich besonders gut für Altbauten und Holzbalkendecken dank geringem Gewicht und niedriger Aufbauhöhe. Kann ich die Heizkreise selbst anschließen? Der Einbau kann in Eigenleistung erfolgen, der Anschluss an den Heizkreisverteiler sollte jedoch durch einen Fachbetrieb erfolgen. Welche Dämmung ist sinnvoll? Als Zusatzdämmung empfiehlt sich PUR (z. B. Styrodur). Für den Bodenausgleich ist eine gebundene Schüttung mit ausreichender Tragfähigkeit zu verwenden (min. 150 kPa Tragfähigkeit). Ist das System für Badezimmer geeignet? Ja, bitte halten Sie hier Rücksprache mit Ihrem Fliesenleger/Fachmann vor Ort. DIN 18534 gilt zu beachten.

Trockenbausystem für Fußbodenheizung EPS WLG035 Dieses Trockenbausystem ist eine flache und leichte Fußbodenheizungslösung für Renovierungen und Altbausanierungen. In Kombination aus Profilplatte, Wärmeleitblechen, Heizrohr und Trockenestrichplatte ergibt sich eine Gesamtaufbauhöhe von ca. 43 mm. Das System wurde auf Basis der gesamten zu beheizenden Fläche ausgelegt und rechnerisch dimensioniert. Die Regeltechnik ist im Set enthalten. Bei der Auslegung der Heizkreise wird eine maximale Heizkreislänge von 90 Metern berücksichtigt, wodurch das System hydraulisch korrekt ausgelegt ist. Die Lastverteilung erfolgt über eine schwimmend verlegte Trockenestrichplatte, z. B. Knauf Brio 18 mm. Das System wird komplett trocken verlegt, benötigt keine Estrichtrocknung und ist dadurch schnell einsatzbereit. Die Systemplatten lassen sich im Puzzle-Prinzip verbinden, was die Verlegung vereinfacht. Durch das geringe Flächengewicht eignet sich das Heizsystem besonders für Holzbalkendecken und statisch sensible Untergründe. Vorteile im Überblick Gesamte Regel- und Verteilertechnik enthalten Sehr niedrige Aufbauhöhe ab ca. 43 mm Trockenes System ohne lange Trocknungszeiten Geringes Gewicht – ideal für Altbau und Sanierung Schnelle, einfache Montage durch Puzzle-System Wärmeleitbleche für effiziente Wärmeverteilung Für alle Bodenbeläge, die Fußbodenheizung geeignet sind Max. Rohrlänge 90 m pro Heizkreis für gleichmäßige Wärme Verwendung & Einsatzzweck Produkttyp: Trockenbausystem für Fußbodenheizung Einsatzbereiche: Wohnräume, Altbau, Sanierung, Holzbalkendecken Besondere Eignung: Für Gebäude mit statischen Einschränkungen, geringer Raumhöhe oder zeitlicher Einschränkung des Bauvorhabens Technische Daten Eigenschaft Wert Aufbauhöhe (inkl. 18 mm Knauf Brio) ca. 43 mm Max. Heizkreis-Länge 90 m Max. Fliesengröße 30 × 30 cm (größer mit Entkopplungsmatte) Flächengewicht ca. 30 kg/m² Empfohlener Rohrtyp PE-RT 14×2 mm Verlegeabstand 12,5 cm Technische Daten – Trockenbau-Fußbodenheizung mit PE-RT Rohr 14x2 mm Systemkomponenten Systemplatte 25 mm – mit Profilaufnahmen für Wärmeleitbleche und Rohr Wärmeleitbleche – sorgen für gleichmäßige Wärmeverteilung zur Oberfläche PE-RT 14x2 mm – 5-Schicht Kunststoffrohr VPE 200 m PE-Trennschutzfolie – schützt vor Ausdehnungsgeräuschen Randdämmstreifen - verhindert Schall- und Wärmebrücken Möhlenhoff Regeltechnik - bestehend aus Raumtemperaturregler, Anschlussleiste und Stellantriebe Verteilertechnik - bestehend aus Heizkreisverteiler, Verteilerschrank (UP), Absperreinrichtung, Klemmringverschraubungen (3/4 Zoll Eurokonus) und Winkelspangen Regeltechnik - bestehend aus Raumtemperatur Regler, Anschlussleiste und Stellantrieben (Nicht im Lieferumfang:) Trockenestrichplatten – z. B. Knauf Brio 18 mm für Lastverteilung Montage & Installationsanleitung Montageart: Trockene Verlegung auf ebenem Untergrund Hinweis: Fachgerechte Installation erforderlich Untergrundanforderung: eben, stabil und tragfähig Schritt-für-Schritt-Anleitung: Untergrund vorbereiten: ggf. nivellieren oder ausgleichen, reinigen und Randdämmstreifen umlaufend verlegen. Profilplatten verlegen: vollflächig im Puzzle-System auslegen. Wärmeleitbleche einsetzen: je nach gewünschtem Verlegemuster einlegen. Heizrohre verlegen: in die Bleche einclipsen, z. B. im Schnecken- oder Mäanderprinzip. Verteilertechnik anschließen: System auf Dichtheit prüfen. Trennschutzfolie auflegen: überlappend auslegen, nicht verkleben. Trockenestrich verlegen: Platten mindestens 18 mm dick. Zusatzmaßnahmen: zum Ausgleich empfehlen wir eine gebundene Schüttung (min. 150 kPa Tragfähigkeit). Häufig gestellte Fragen (FAQ) Wie wird das System eingebaut? Das System wird trocken auf ebenem Untergrund verlegt. Die Profilplatten werden ausgelegt, Wärmeleitbleche und Heizrohr eingelegt, PE-Trennschutzfolie überlappend verlegt, danach erfolgt die Abdeckung mit Trockenestrich. Für welche Bodenbeläge ist es geeignet? Geeignet sind alle Beläge, die für Fußbodenheizung freigegeben sind – z. B. Fliesen, Parkett, Vinyl, Laminat. Bei Fliesen über 30 × 30 cm wird eine Entkopplungsmatte empfohlen. Ist das System altbautauglich? Ja, das System eignet sich besonders gut für Altbauten und Holzbalkendecken dank geringem Gewicht und niedriger Aufbauhöhe. Kann ich die Heizkreise selbst anschließen? Der Einbau kann in Eigenleistung erfolgen, der Anschluss an den Heizkreisverteiler sollte jedoch durch einen Fachbetrieb erfolgen. Welche Dämmung ist sinnvoll? Als Zusatzdämmung empfiehlt sich PUR (z. B. Styrodur). Für den Bodenausgleich ist eine gebundene Schüttung mit ausreichender Tragfähigkeit zu verwenden (min. 150 kPa Tragfähigkeit). Ist das System für Badezimmer geeignet? Ja, bitte halten Sie hier Rücksprache mit Ihrem Fliesenleger/Fachmann vor Ort. DIN 18534 gilt zu beachten.
