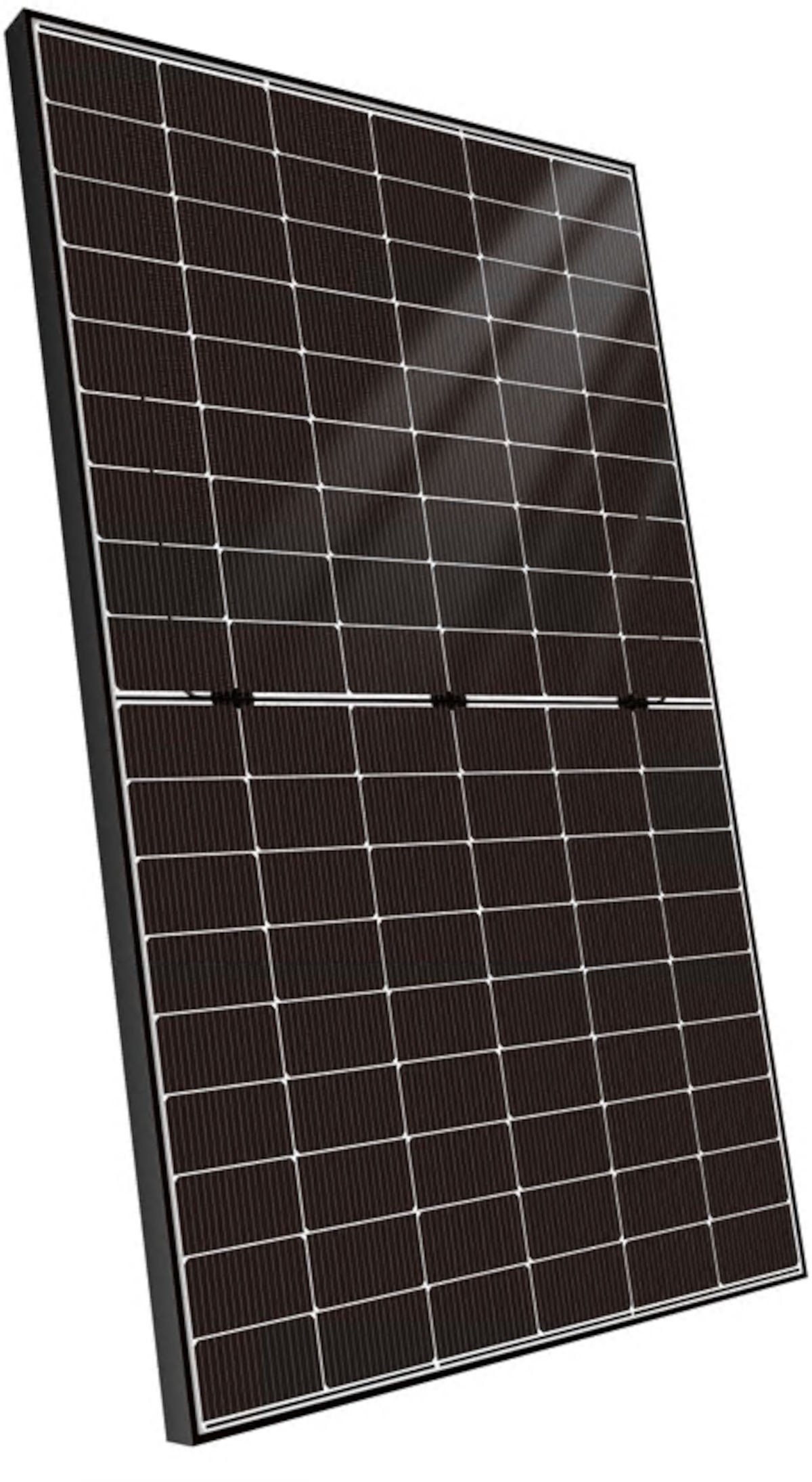

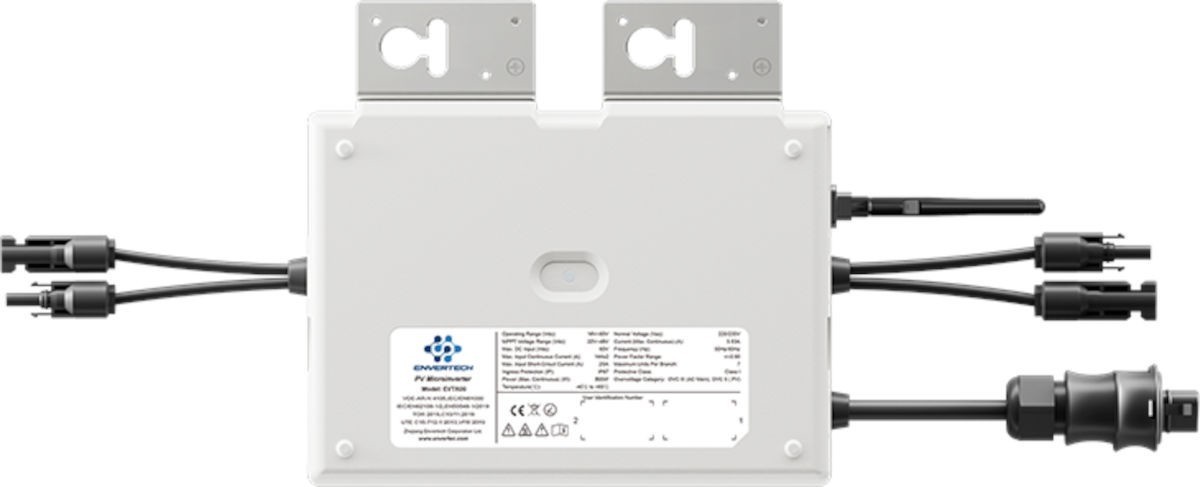

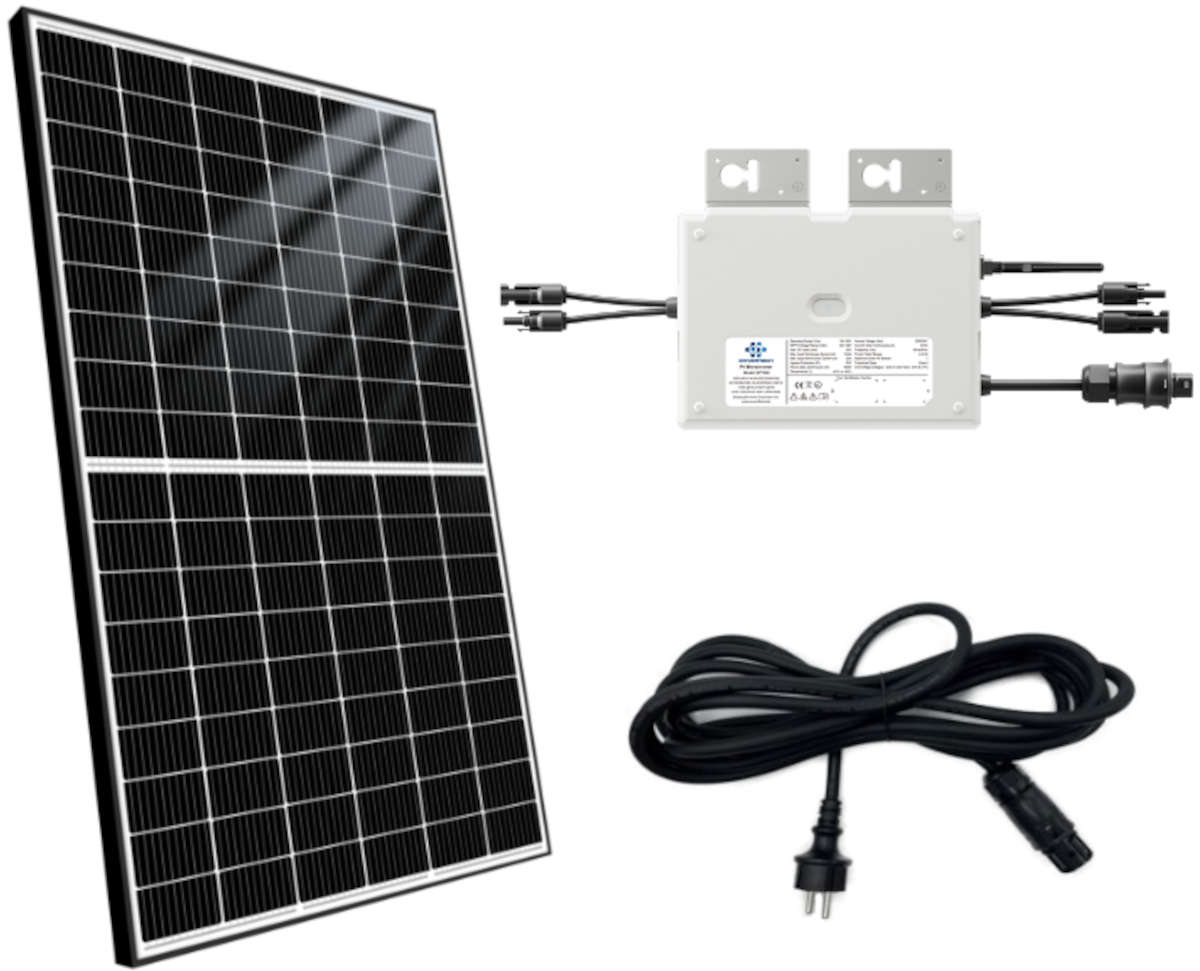

Das Balkonkraftwerk Komplettset "Basic Innovation" mit 450Wp überzeugt durch seine Effizienz und hohe Qualität. Bestehend aus einem bifazialen Sunova Solarmodul Glas/Glas 450W Solarmodul und dem Envertech EVT800 Wechselrichter mit WiFi (PLCC) ist es in wenigen Minuten eingerichtet. Die eigene Stromerzeugung kann ganz bequem via Smartphone-App verfolgt werden. Durch die bifaziale Halbzellentechnologie der Solarmodul Glas/Glas 450W Solarmodule kann der Ertrag um bis zu 30% gesteigert werden! Eine Halterung ist nicht im Set enthalten.
Technische Daten:
› Technische Daten: Solarmodul
Elektrische Eigenschaften:
Eigenschaft
Wert (STC)
Wert (NOCT)
Maximale Leistung - Pmp (W)
450 W
339 W
Leerlaufspannung - Voc (V)
39,30 V
37,10 V
Kurzschlussstrom - Isc (A)
14,48 A
11,70 A
Spannung bei Maximalleistung - Vmp (V)
32,82 V
30,72 V
Strom bei Maximalleistung - Imp (A)
13,71 A
11,03 A
Moduleffizienz - ηm (%)
22,3 %
STC: Bestrahlungsstärke 1000W/m², Zelltemperatur 25℃, Spektren bei AM1,5 NOCT: Bestrahlungsstärke 800W/m², Umgebungstemperatur 20℃, Spektren bei AM1,5, Wind bei 1m/s
Elektrische Eigenschaften bei verschiedenen Leistungsstufen

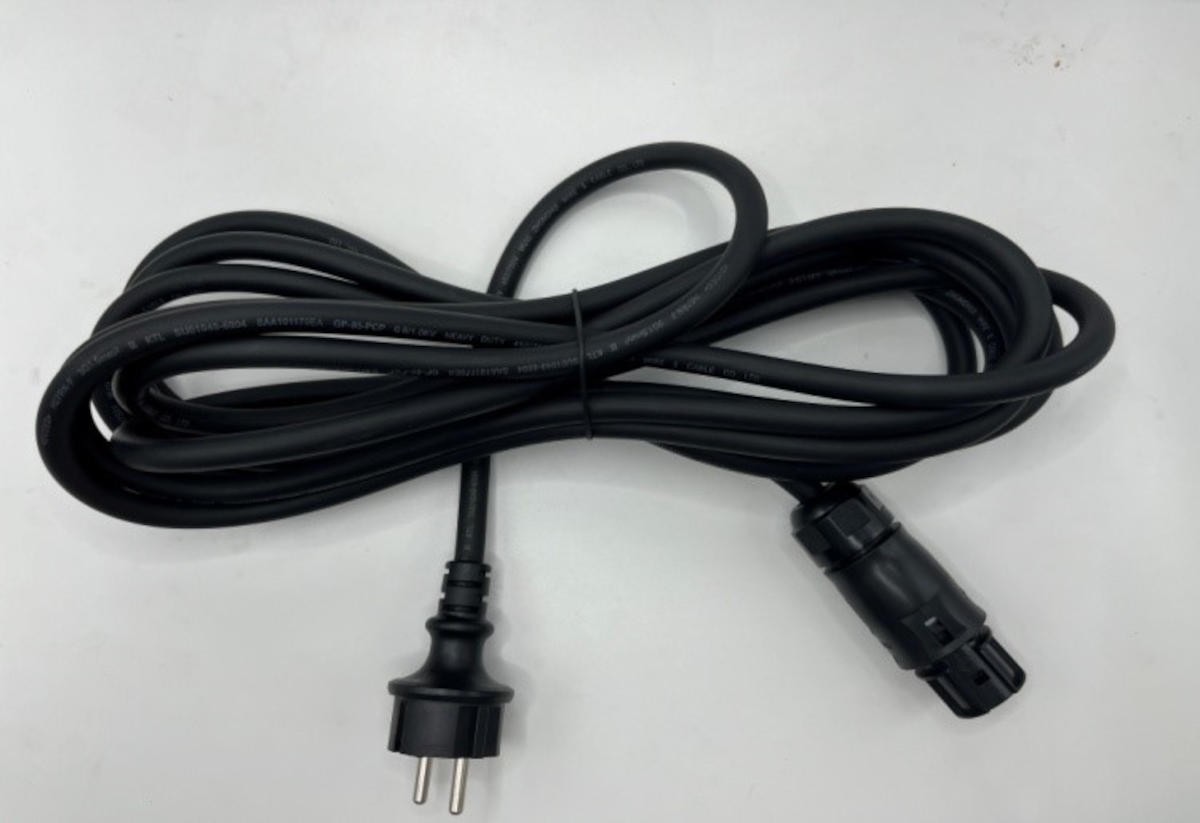

Balkonkraftwerk | Basic Sunova | 450Wp | Envertech Wechselrichter | 15m KabelEntdecken Sie das Basic 450Wp Solar Balkonkraftwerk – Ihre einfache Lösung für nachhaltige Energie direkt auf dem Balkon. Das Set umfasst ein leistungsstarkes SUNOVA 450Wp Glas/Glas Modul, ausgestattet mit bifazialer Technologie für maximale Energieausbeute. Dazu gehört der Envertech Mikrowechselrichter mit integriertem Wifi für die bequeme Überwachung Ihrer Energieproduktion. Mit einem AC Anschlusskabel, erhältlich in 5 Meter, 10 Meter und 15 Meter, ist das Balkonkraftwerk steckfertig und sofort einsatzbereit. Eine zusätzliche Unterkonstruktion ist separat erhältlich. Ideal für Mietwohnungen und Eigentumswohnungen – starten Sie Ihre nachhaltige Energiezukunft noch heute!Technische Daten:› Technische DatenSunova Solarmodul 450W Glas/GlasElektrische Eigenschaften:Maximale Leistung - Pmp (W): 450 W (STC) / 339 W (NOCT)Leerlaufspannung - Voc (V): 39,30 V (STC) / 37,10 V (NOCT)Kurzschlussstrom - Isc (A): 14,48 A (STC) / 11,70 A (NOCT)Spannung bei Maximalleistung - Vmp (V): 32,82 V (STC) / 30,72 V (NOCT)Strom bei Maximalleistung - Imp (A): 13,71 A (STC) / 11,03 A (NOCT)Moduleffizienz - ηm (%): 22,3 %STC (Standard-Testbedingungen): Bestrahlungsstärke 1000W/m2, Zelltemperatur 25 ℃ , Spektren bei AM1,5NOCT (Nominale Betriebszelltemperatur): Bestrahlungsstärke 800W/m2, Umgebungstemperatur 20℃ ,Spektren bei AM1,5, Wind bei 1m/sELEKTRISCHE EIGENSCHAFTEN BEI VERSCHIEDENEN LEISTUNGSSTUFEN(BEZOGEN AUF 13.5% BESTRAHLUNGSSTÄRKE):Maximale Leistung Pmp (W): 499 WLeerlaufspannung Voc (V): 39.30 VKurzschlussstrom Isc (A): 16.04 ASpannung bei Maximalleistung Vmp (V): 32.82 VStrom bei Maximalleistung Imp (A): 15.19 AMechanische Eigenschaften:Modulgröße (L*B*H): 1762 x 1134 x 30 mmGewicht: 25.9kgZellen: 108 Zellen, N-type MonokristallinFrontglas: 2.0 mm, AntireflexionsbeschichtungRückglas: 2.0 mm, wärmegehärtetes GlasRahmen: Schwarz eloxierte AluminiumlegierungAnschlußdose: IP68, 3 Bypass DiodenAusgangsleitung: 4.0 mm2Kabellänge: 300mm/1200mm/kundenspezifischVerbinder: MC4-kompatibelAnwendungseigenschaften:Leistungstoleranz (W): (0,+5)Maximale Systemspannung (V): 1500Maximaler Nennstrom der Sicherung (A): 30Betriebstemperatur (℃ ): -40~+85 ℃Mechanische Belastung: 5400 Pa / 2400 PaTemperatureigenschaften:Temperature coefficient (Pmax): -0.30 %/℃Temperature coefficient (Voc): -0.28 %/℃Temperature coefficient (Isc): +0.04 %/℃Nominal operating cell temperature: 43±2 ℃Mikrowechselrichter Envertech EVT800Hersteller: EnvertechModell Typ: EVT800Max. Ausgangsleistung: 800 WAC-Nennspannung: 230 VMax. empf. PV Leistung: 1100 Wp (2x 550 Wp)Max. PV Spannung: 60 VMax. DC Strom: 28 A (2x 14A)AC-Nennleistung: 800 W (Drosselung auf 600W per App)Max. Ausgangsstrom: 3,63 AEU Wirkungsgrad: 95 % (nach EN50530)Schutzklasse: IP67Konformität nach: EN 50549-1: 2019 & IEC/EN 62109-1/-2 &IEC/EN 61000-6-1/-2/-3/-4 & IEC/EN 61000-3-2/-3#Anzahl der anschließbaren Module: 2Kommunikationsschnittstelle: WiFi-Überwachung Powerlinge Carrier (PLCC)Abmessungen (HxBxT): 200 x 140 x 40 mmGewicht: 2,50 kgHerstellergarantie: 15 JahreLieferumfang:1 x Sunova Solarmodul 450W Glas/Glas (Art.Nr.: PV1504015)1 x Envertech EVT800 Wechselrichter (Art.Nr.: PV15020015)1 x Hoymiles 15m Anschlussleitung (Art.Nr.: PV0103014)Downloads:› Download: Datenblatt Sunova Tangra S Pro HD Black› Download: Datenblatt EVT800› Download: Zertifikat EVT800
