Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung im Komplett-Set, 11 Heizkreise
588,80 €*
Inhalt:
1 Stk.
Versand per Paketdienst
Lieferzeit innerhalb von 3-5 Arbeitstagen
Produktnummer:
HP1111262

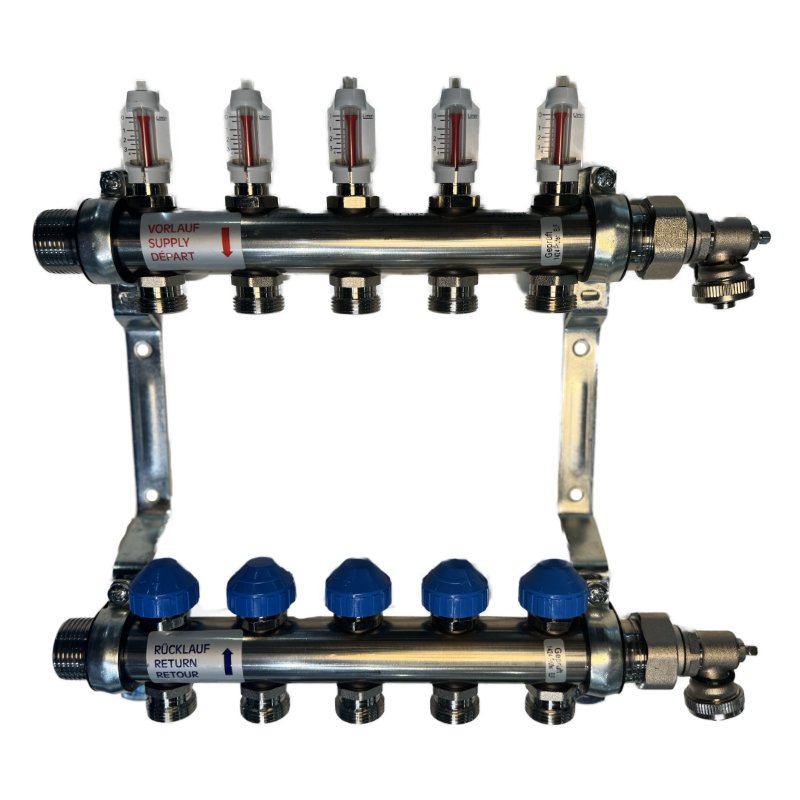

Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung im Komplett Set, 11 Heizkreise
Dynamischer Systemverteiler mit automatischem, hydraulischen Abgleich. Er überwacht und gleicht autodynamisch gegebenenfalls anfallende Druckschwankungen im Rohrnetz aus. Der Premiumverteiler hält die Durchflussmenge gleichbleibend und führt somit zur idealen Wärmeverteilung sowie Ausnutzung der Anlage. Er ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.
Die Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Flächenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler «Premium» Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden.
Produktmerkmale:
- Dynamischer Heizkreisverteiler «Premium» aus Edelstahl:
- Hochwertiger, robuster Systemverteiler aus starkwandigem Edelstahl-Präzisionsrundrohr mit automatischer Durchflussregelung
- Zeit- und kostensparende Installation
- Durchfluss durch je ein stufenlos einstellbares Ventil mit Absperrfunktion pro Heizkreis im Rücklauf. Ein Schauglas im Vorlauf bietet zur Überprüfung eine optische Funktionskontrolle
- Ventilanschluss M 30x1,5 für alle gängigen Stellantriebe
- Präzise Einregulierung auch bei hohen Wassermengen
- Kein Nachjustieren im späteren Betrieb
- Wartungsfrei
- Hochwertige EPDM O-Ring-Dichtungen versprechen dauerhafte Leichtgängigkeit und hohe Beständigkeit
- Flachdichtende Anschlüsse zum Wärmeerzeuger 1" AG, Anschluss an Heizkreise mit Eurokonus G 3/4" für Klemmverschraubung
- Inkl. Verteilerendset (55 mm) zum Befüllen, Entleeren und Spülen. 3/4"-Anschluss, schwenkbar (lose beiliegend)
- Vormontiert auf Wandhalterung, Rohrschellen schallgedämmt gemäß DIN 4109
- KfW förderfähig (Fördertatbestand 2)
- Gemäß DIN EN 1264-4
- Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:
- Einfache Installation mit schraubloser Klemmenanschlusstechnik
- Intuitive Bedienung
- Hohe Funktionssicherheit
- Absenkkanal zum zeitgesteuerten Absenken der Raumtemperatur
- Versorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis direct
- Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet
- Für bis zu 15 Stellantriebe und 6 Zonen/Regler
- Wartungsfrei
- Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:
- Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und Flächenkühlsystem
- Ausführung: Stromlos zu (NC)
- Vollständige Kompatibilität zum Ventiladaptersystem
- Einfache Steckmontage & modernes Design
- 360° Montagelage
- Patentierter 100%-Schutz bei undichten Ventilen
- „First-Open“-Funktion
- Anpassungskontrolle auf das Ventil
- Ausrichthilfe auf dem Ventil
- Kompakte Bauform, geringe Abmessungen
- Rundum-Funktionsanzeige
- Geräuschlos & wartungsfrei
- Hohe Funktionssicherheit & Lebenserwartung
- Überspannungsgarantie
- TÜV-Zertifiziert
- Inkl. VA 10
- Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:
- Farbliche Differenzierung rot/blau
Lieferumfang:
- 1 x Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 11 Heizkreise
- 1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V
- 11 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V
- 1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung
› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct
› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V
› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blau
Technische Daten:
› Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 11 Heizkreise:*
- Anzahl Heizkreise: 11
- Werkstoffe:
Verteilerrohr: Edelstahl 1.4301
Armaturen: Messing CW614N /CW617N
O-Ringe: EPDM Elastomere
Flachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34
Kugelsitze: PTFE
Kunststoffe: schlagzäh und temperaturfest
Halter: Stahl, verzinkt - Baulänge inkl. Verteilerendset: 665 mm
- Seitl. Anschluss: 1" AG
- Heizkreis Anschluss: G 3/4" Eurokonus
- Ventilanschluss: M30 × 1,5 für alle gängingen Stellantriebe
- Schließmaß: 11,8 mm
- Max. Betriebstemperatur: +70 °C
- Min. Betriebstemperatur: -5 °C *
- Max. zul. Betriebsdruck: 10 bar bei 60 °C
› Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:*
- Betriebsspannung: 230 V / +/-10% / 50 Hz
- Spannungsversorgung: über Basis/externes Netzteil
- Schutzart: IP 20
- Schutzklasse: II
- Schaltleistung: 2 A ohmsche Last, 200 VA Induktiv
- Einstellbereich Solltemperaturvorgabe: 10°C bis 28°C
- Auflösung Soll-Temperaturvorgabe: 0,25°C
- Absenktemperatur: 4°C
- Max. anschließbare Stellantriebe: 15 (max. 3 W/Stellantrieb)
- Anschlussklemmen: 5 Schraubklemmen - 0,22 mm2 bis 1,5 mm2
- Material: PC + ABS
- Farbe: signalweiß (RAL 9003)
- Abmessung (HxBxT): 86 x 86 x 31 mm
› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*
- Stellweg: 4,0 mm
- Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 Hz
- Einschaltstrom, max.: < 550 mA für max. 100 ms
- Leistungsaufnahme: 1 Watt
- Stellkraft: 100 N ±5%
- Medientemperatur: 0 bis +100°C **
- Lagertemperatur: -25°C bis +60°C
- Umgebungstemperatur: 0 bis +60°C
- Schutzgrad/Schutzklasse: IP 54 *** / II
- Gehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)
- Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)
- Leitungslänge: 1 m
- Gewicht mit Anschlusskabel (1 Meter): 100 g
- Überspannungsfestigkeit nach EN 60730-1: min. 2,5 kV
*) gemessen mit Präzisions-Leistungsmessgerät LMG95
**) in Abhängigkeit vom Adapter auch höher
***) in allen Montagelagen
› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*
- Werkstoff: Gehäuse aus Messing, flachdichtend
- Anschlüsse: 1" IG/IG
- VPE: 1 Set á 2 Stück
*Klick für Details
