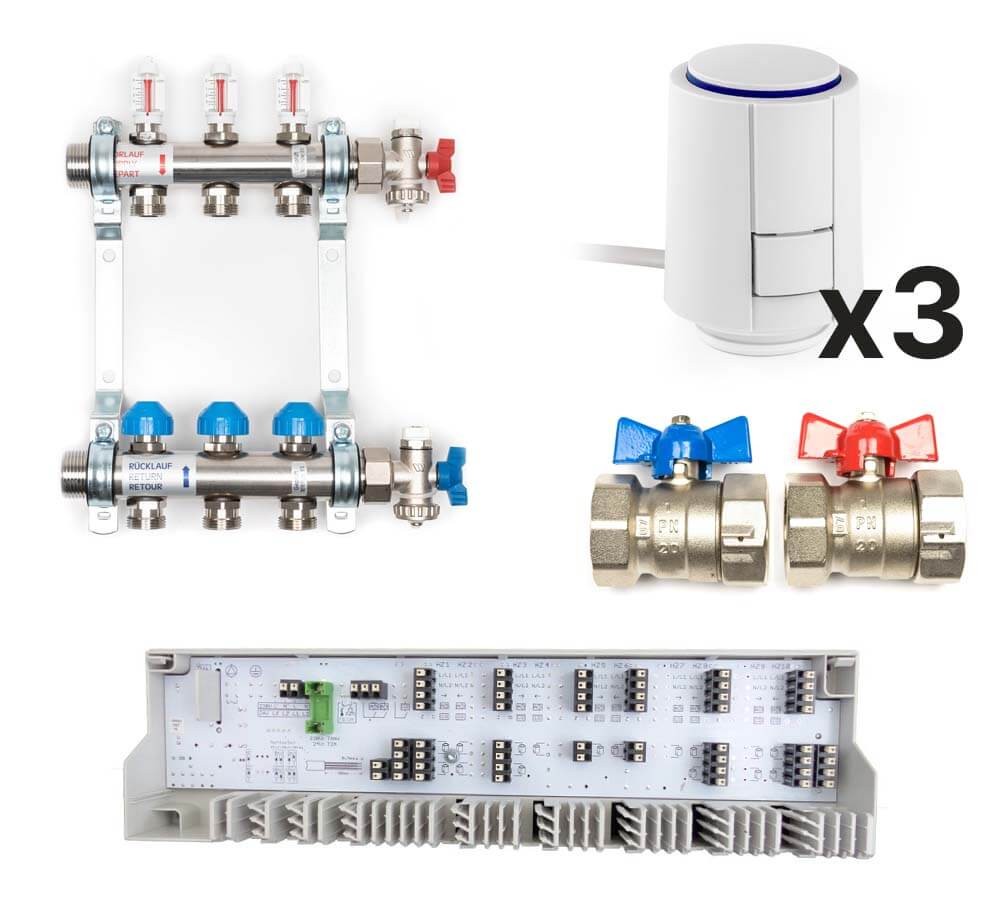

Edelstahl Heizkreisverteiler Komplett-Set, 3 Heizkreise

Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung im Komplett Set, 3 HeizkreiseDynamischer Systemverteiler mit automatischem, hydraulischen Abgleich. Er überwacht und gleicht autodynamisch gegebenenfalls anfallende Druckschwankungen im Rohrnetz aus. Der Premiumverteiler hält die Durchflussmenge gleichbleibend und führt somit zur idealen Wärmeverteilung sowie Ausnutzung der Anlage. Er ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Die Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Flächenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler «Premium» Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden. Produktmerkmale:Dynamischer Heizkreisverteiler «Premium» aus Edelstahl:Hochwertiger, robuster Systemverteiler aus starkwandigem Edelstahl-Präzisionsrundrohr mit automatischer DurchflussregelungZeit- und kostensparende InstallationDurchfluss durch je ein stufenlos einstellbares Ventil mit Absperrfunktion pro Heizkreis im Rücklauf. Ein Schauglas im Vorlauf bietet zur Überprüfung eine optische FunktionskontrolleVentilanschluss M 30x1,5 für alle gängigen StellantriebePräzise Einregulierung auch bei hohen WassermengenKein Nachjustieren im späteren BetriebWartungsfreiHochwertige EPDM O-Ring-Dichtungen versprechen dauerhafte Leichtgängigkeit und hohe BeständigkeitFlachdichtende Anschlüsse zum Wärmeerzeuger 1" AG, Anschluss an Heizkreise mit Eurokonus G 3/4" für KlemmverschraubungInkl. Verteilerendset (55 mm) zum Befüllen, Entleeren und Spülen. 3/4"-Anschluss, schwenkbar (lose beiliegend)Vormontiert auf Wandhalterung, Rohrschellen schallgedämmt gemäß DIN 4109KfW förderfähig (Fördertatbestand 2)Gemäß DIN EN 1264-4Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:Einfache Installation mit schraubloser KlemmenanschlusstechnikIntuitive BedienungHohe FunktionssicherheitAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturVersorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis directSchaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitetFür bis zu 15 Stellantriebe und 6 Zonen/ReglerWartungsfreiMöhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und FlächenkühlsystemAusführung: Stromlos zu (NC)Vollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage & modernes Design360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertInkl. VA 10Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:Farbliche Differenzierung rot/blau Lieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 3 Heizkreise1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V3 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung› Download: Technisches Datenblatt Dynamischer Heizkreisverteiler «Premium»› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blauTechnische Daten:› Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 3 Heizkreise:*Anzahl Heizkreise: 3Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 265 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °C› Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:*Betriebsspannung: 230 V / +/-10% / 50 HzSpannungsversorgung: über Basis/externes NetzteilSchutzart: IP 20Schutzklasse: IISchaltleistung: 2 A ohmsche Last, 200 VA InduktivEinstellbereich Solltemperaturvorgabe: 10°C bis 28°CAuflösung Soll-Temperaturvorgabe: 0,25°CAbsenktemperatur: 4°CMax. anschließbare Stellantriebe: 15 (max. 3 W/Stellantrieb)Anschlussklemmen: 5 Schraubklemmen - 0,22 mm2 bis 1,5 mm2Material: PC + ABSFarbe: signalweiß (RAL 9003)Abmessung (HxBxT): 86 x 86 x 31 mm› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*Stellweg: 4,0 mmBetriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msLeistungsaufnahme: 1 WattStellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*Werkstoff: Gehäuse aus Messing, flachdichtendAnschlüsse: 1" IG/IGVPE: 1 Set á 2 Stück*Klick für Details

Heizkreisverteiler Komplett Set für Fussbodenheizung mit 2 HeizkreisenDie Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Fussbodenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden. Produktmerkmale:Heizkreisverteiler aus Edelstahl:Geeignet für NiedertemperatursystemeVor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-Profil (nicht geschweißt), nach DIN EN 1264-4Funktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem Durchflussmengenzähler (4 l/min)Für Heizrohre (Ø) 12, 14, 15, 16, 17 und 20 mmMöhlenhoff Anschlussleiste Alpha direct Standard, 230V:Einfache Installation mit schraubloser KlemmenanschlusstechnikIntuitive BedienungHohe FunktionssicherheitAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturVersorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis directSchaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitetFür bis zu 15 Stellantriebe und 6 Zonen/ReglerWartungsfreiMöhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und FlächenkühlsystemAusführung: Stromlos zu (NC)Vollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage & modernes Design360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertInkl. VA 10Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:Farbliche Differenzierung rot/blau Lieferumfang:1 x Heizkreisverteiler aus Edelstahl für 2 Heizkreise1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V2 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung› Download: Technisches Datenblatt Heizkreisverteiler› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blauTechnische Daten:› Heizkreisverteiler Edelstahl, 12 Heizkreise:*Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 12Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 700 mm (inkl. Verteiler-Endset)Höhe: 300 mmTiefe: 83 mm› Möhlenhoff Anschlussleiste Alpha direct Standard Plus, 230V:*Zonen: 6Betriebsspannung: 230 V ±10 %, 50 HzSpannungsversorgung: Eurostecker (Zubehör) / externe SpannungsquelleLeistungsaufnahme im Leerlauf: <1 WMax. Leistungsaufnahme (ohne Verbraucher Pumpe/Kessel): 50 VAAbsicherung: T4AHMax. Anzahl Regler: 6Max. Anzahl Anschlussklemmen für Stellantriebe: 15Max. Anzahl anschließbare Stellantriebe à 1 W: 15Max. Nennlast aller Antriebe: 24 WPumpenschaltung: Schließerkontakt (einpolig schaltend) / direkter Anschluss über L‘/N‘ möglichKesselschaltung: Schließerkontakt (einpolig schaltend)Pumpen- und Kesselsteuerung Schaltleistung: 2 A, 200 VA induktivSchaltglied: RelaisEinschaltverzögerung: 2 MinutenNachlaufzeit: 2 Minuten, zusätzlich 0–15 Minuten einstellbar mittels DIP-SchalterVentilschutzfunktion: Alle 14 Tage für 10 MinutenPumpenschutzfunktion: Alle 14 Tage für 1 MinuteWirksinn stromlos zu (NC) / stromlos offen (NO): Einstellbar mittels DIP-SchalterChange Over-Eingang: Über potentialfreien Kontakt schaltbarTemperaturbegrenzer bzw. Taupunktwächter: Potentialfreier Öffnerkontakt, schaltbar, 24 V/230 V, 8 AHeizprogramme (optional): 2 über Timer-ModulTimer-Modul: Wochenschaltuhr, zwei unabhängige Schaltausgänge, mindestens 4 Absenkzeiten pro Tag und Schaltausgang programmierbar, GangreserveZulässige Umgebungstemperatur: 0 bis +50 °CZulässige Lagertemperatur: -20 bis +70 °CZulässige Umgebungsfeuchtigkeit: 80 % nicht kondensierendAnschlussklemmen: Schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte LeitungseinführungAnschlussleitung (massiv): NYM-J/NYM-O (max. 5 x 1,5 mm²)Anschlussleitung (flexibel): H03V2V2H2-F / H05V2V2H2-FZugentlastung: IntegriertNormen und Vorschriften: EN 60730-1, EN 60730-2-9Schutzklasse: IISchutzart: IP 20Material Abdeckung: ABSMaterial Gehäuse: ABSFarbe Abdeckung: Transparent, im Bereich der LEDs poliertFarbe Gehäuse: Lichtgrau (RAL 7035)› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*Stellweg: 4,0 mmBetriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msLeistungsaufnahme: 1 WattStellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*Werkstoff: Gehäuse aus Messing, flachdichtendAnschlüsse: 1" IG/IGVPE: 1 Set á 2 Stück*Klick für Details

Verteilerschrank Aufputz 1, Weiß | 2 bis 3 HeizkreiseDieser Aufputz-Verteilerschrank ist mit einer glänzend weißen Oberfläche (ähnlich RAL 9016) ausgestattet und ideal für einen nahtlosen Wandanschluss sowie die Integration in verschiedene Sockelleistensysteme. Er verfügt über ein Münzschloss, das unbefugtes Öffnen verhindert. Die Rückwand ist mit herausbrechbaren Stanzungen versehen, die eine flexible Installation ermöglichen. Dank der Universalschiene lässt sich die Montage von Systemverteilern schnell und einfach durchführen. Der Schrank wird mit stabilen Standfüßen geliefert und bietet somit eine zuverlässige Basis für Ihre Verteilertechnik.Produktmerkmale:Verteilerschrank in Weiß für Aufputzmontage (AP) mit 2 bis 3 HeizkreisenAbmessungen: B (xxx) x H (640) x T (130) mmPulverbeschichtet in Weiß (ähnlich RAL 9016)Geeignet für alle Sockelleistensysteme und einen wandbündigen AbschlussWandstärke: 0,9 cm, aus verstärktem StahlblechRobuste Standfestigkeit dank stabiler StandfüßeHöhe: 640 mm, Tiefe: 130 mm, Breite wählbarTechnische Daten:Heizkreise: 2 bis 3Schrankbreite: 450 mmHöhe: 640 mmTiefe: 130 mmTechnisches Datenblatt Verteilerschrank Aufputz (AP) VerteilerschrankHeizkreiseSchrankbreiteHöheTiefeAP 12 bis 3450 mm640 mm130 mmAP 24 bis 5530 mm640 mm130 mmAP 36 bis 8680 mm640 mm130 mmAP 49 bis 11830 mm640 mm130 mmAP 512 bis 151030 mm640 mm130 mm

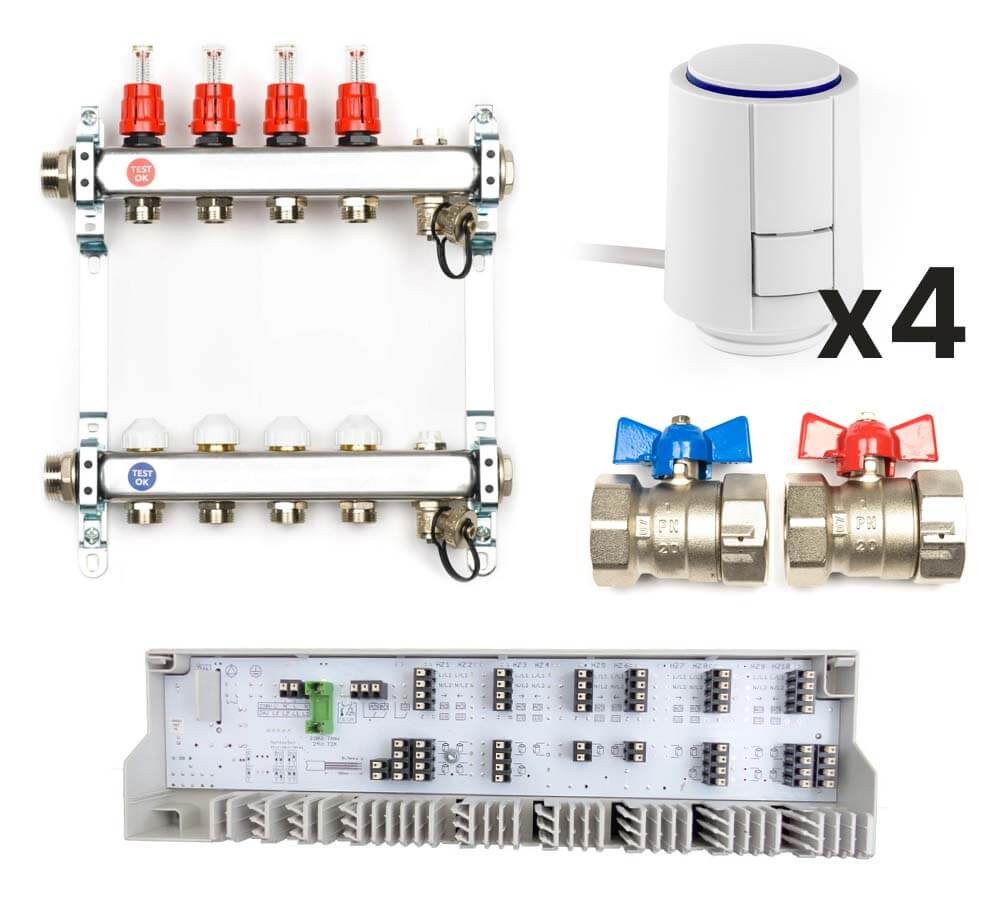

Heizkreisverteiler Komplett Set für Fussbodenheizung mit 4 HeizkreisenDie Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Fussbodenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden. Produktmerkmale:Heizkreisverteiler aus Edelstahl:Geeignet für NiedertemperatursystemeVor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-Profil (nicht geschweißt), nach DIN EN 1264-4Funktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem Durchflussmengenzähler (4 l/min)Für Heizrohre (Ø) 12, 14, 15, 16, 17 und 20 mmMöhlenhoff Anschlussleiste Alpha direct Standard, 230V:Einfache Installation mit schraubloser KlemmenanschlusstechnikIntuitive BedienungHohe FunktionssicherheitAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturVersorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis directSchaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitetFür bis zu 15 Stellantriebe und 6 Zonen/ReglerWartungsfreiMöhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und FlächenkühlsystemAusführung: Stromlos zu (NC)Vollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage & modernes Design360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertInkl. VA 10Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:Farbliche Differenzierung rot/blau Lieferumfang:1 x Heizkreisverteiler aus Edelstahl für 4 Heizkreise1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V4 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung› Download: Technisches Datenblatt Heizkreisverteiler› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blauTechnische Daten:› Heizkreisverteiler Edelstahl, 12 Heizkreise:*Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 12Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 700 mm (inkl. Verteiler-Endset)Höhe: 300 mmTiefe: 83 mm› Möhlenhoff Anschlussleiste Alpha direct Standard Plus, 230V:*Zonen: 6Betriebsspannung: 230 V ±10 %, 50 HzSpannungsversorgung: Eurostecker (Zubehör) / externe SpannungsquelleLeistungsaufnahme im Leerlauf: <1 WMax. Leistungsaufnahme (ohne Verbraucher Pumpe/Kessel): 50 VAAbsicherung: T4AHMax. Anzahl Regler: 6Max. Anzahl Anschlussklemmen für Stellantriebe: 15Max. Anzahl anschließbare Stellantriebe à 1 W: 15Max. Nennlast aller Antriebe: 24 WPumpenschaltung: Schließerkontakt (einpolig schaltend) / direkter Anschluss über L‘/N‘ möglichKesselschaltung: Schließerkontakt (einpolig schaltend)Pumpen- und Kesselsteuerung Schaltleistung: 2 A, 200 VA induktivSchaltglied: RelaisEinschaltverzögerung: 2 MinutenNachlaufzeit: 2 Minuten, zusätzlich 0–15 Minuten einstellbar mittels DIP-SchalterVentilschutzfunktion: Alle 14 Tage für 10 MinutenPumpenschutzfunktion: Alle 14 Tage für 1 MinuteWirksinn stromlos zu (NC) / stromlos offen (NO): Einstellbar mittels DIP-SchalterChange Over-Eingang: Über potentialfreien Kontakt schaltbarTemperaturbegrenzer bzw. Taupunktwächter: Potentialfreier Öffnerkontakt, schaltbar, 24 V/230 V, 8 AHeizprogramme (optional): 2 über Timer-ModulTimer-Modul: Wochenschaltuhr, zwei unabhängige Schaltausgänge, mindestens 4 Absenkzeiten pro Tag und Schaltausgang programmierbar, GangreserveZulässige Umgebungstemperatur: 0 bis +50 °CZulässige Lagertemperatur: -20 bis +70 °CZulässige Umgebungsfeuchtigkeit: 80 % nicht kondensierendAnschlussklemmen: Schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte LeitungseinführungAnschlussleitung (massiv): NYM-J/NYM-O (max. 5 x 1,5 mm²)Anschlussleitung (flexibel): H03V2V2H2-F / H05V2V2H2-FZugentlastung: IntegriertNormen und Vorschriften: EN 60730-1, EN 60730-2-9Schutzklasse: IISchutzart: IP 20Material Abdeckung: ABSMaterial Gehäuse: ABSFarbe Abdeckung: Transparent, im Bereich der LEDs poliertFarbe Gehäuse: Lichtgrau (RAL 7035)› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*Stellweg: 4,0 mmBetriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msLeistungsaufnahme: 1 WattStellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*Werkstoff: Gehäuse aus Messing, flachdichtendAnschlüsse: 1" IG/IGVPE: 1 Set á 2 Stück*Klick für Details

Verteilerschrank Unterputz 1, Weiß | 2 bis 3 HeizkreiseDieser Unterputz-Verteilerschrank mit einer Bautiefe von 110 mm verfügt über höhenverstellbare Standfüße, eine steckbare Frontblende, eine abnehmbare Estrichprallleiste sowie eine feste Rückwand mit horizontalen Schlitzen für eine schnelle Montage. Der Rahmen und die Tür lassen sich sowohl in der Höhe als auch in der Tiefe (110-160 mm) anpassen und sind glänzend lackiert (ähnlich RAL 9016). Der Schrank ist mit einem Münzschloss und einer Universalschiene zur einfachen Installation von Systemverteilern ausgestattet und bietet somit eine zuverlässige Grundlage für Ihre Verteilertechnik.Produktmerkmale:Unterputz-Verteilerschrank in Weiß, erhältlich in verschiedenen Varianten von 2 bis 15 Kreisen  Abmessungen: B (xxx) x H (70,5-80,5) cm x T (11-16) cm  Höhenverstellbare Standfüße für flexiblen Einsatz  Steckbare Frontblende für einfache Handhabung  Abnehmbare Estrichpralleiste für mehr Flexibilität  Feste Rückwand mit horizontalen Schlitzen für eine unkomplizierte und universelle Montage  Rahmen und Tür sind für einen bündigen Anschluss an Wand und Putz optimiert  Einstellbare Höhen von 690 - 790 mm und Tiefen von 110 - 160 mm möglichTechnische Daten:Heizkreise: 2 bis 3Nischenbreite: 495 mmEinbaumaß: 450 mmHöhe: 690 - 790 mmTiefe: 110 - 160 mmAusstattung: Münzschloss, höhenverstellbarer MontagefußTechnisches Datenblatt Verteilerschrank VerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm

Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung im Komplett Set, 3 HeizkreiseDynamischer Systemverteiler mit automatischem, hydraulischen Abgleich. Er überwacht und gleicht autodynamisch gegebenenfalls anfallende Druckschwankungen im Rohrnetz aus. Der Premiumverteiler hält die Durchflussmenge gleichbleibend und führt somit zur idealen Wärmeverteilung sowie Ausnutzung der Anlage. Er ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Die Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Flächenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler «Premium» Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden. Produktmerkmale:Dynamischer Heizkreisverteiler «Premium» aus Edelstahl:Hochwertiger, robuster Systemverteiler aus starkwandigem Edelstahl-Präzisionsrundrohr mit automatischer DurchflussregelungZeit- und kostensparende InstallationDurchfluss durch je ein stufenlos einstellbares Ventil mit Absperrfunktion pro Heizkreis im Rücklauf. Ein Schauglas im Vorlauf bietet zur Überprüfung eine optische FunktionskontrolleVentilanschluss M 30x1,5 für alle gängigen StellantriebePräzise Einregulierung auch bei hohen WassermengenKein Nachjustieren im späteren BetriebWartungsfreiHochwertige EPDM O-Ring-Dichtungen versprechen dauerhafte Leichtgängigkeit und hohe BeständigkeitFlachdichtende Anschlüsse zum Wärmeerzeuger 1" AG, Anschluss an Heizkreise mit Eurokonus G 3/4" für KlemmverschraubungInkl. Verteilerendset (55 mm) zum Befüllen, Entleeren und Spülen. 3/4"-Anschluss, schwenkbar (lose beiliegend)Vormontiert auf Wandhalterung, Rohrschellen schallgedämmt gemäß DIN 4109KfW förderfähig (Fördertatbestand 2)Gemäß DIN EN 1264-4Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:Einfache Installation mit schraubloser KlemmenanschlusstechnikIntuitive BedienungHohe FunktionssicherheitAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturVersorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis directSchaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitetFür bis zu 15 Stellantriebe und 6 Zonen/ReglerWartungsfreiMöhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und FlächenkühlsystemAusführung: Stromlos zu (NC)Vollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage & modernes Design360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertInkl. VA 10Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:Farbliche Differenzierung rot/blau Lieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 3 Heizkreise1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V3 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung› Download: Technisches Datenblatt Dynamischer Heizkreisverteiler «Premium»› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blauTechnische Daten:› Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 3 Heizkreise:*Anzahl Heizkreise: 3Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 265 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °C› Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:*Betriebsspannung: 230 V / +/-10% / 50 HzSpannungsversorgung: über Basis/externes NetzteilSchutzart: IP 20Schutzklasse: IISchaltleistung: 2 A ohmsche Last, 200 VA InduktivEinstellbereich Solltemperaturvorgabe: 10°C bis 28°CAuflösung Soll-Temperaturvorgabe: 0,25°CAbsenktemperatur: 4°CMax. anschließbare Stellantriebe: 15 (max. 3 W/Stellantrieb)Anschlussklemmen: 5 Schraubklemmen - 0,22 mm2 bis 1,5 mm2Material: PC + ABSFarbe: signalweiß (RAL 9003)Abmessung (HxBxT): 86 x 86 x 31 mm› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*Stellweg: 4,0 mmBetriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msLeistungsaufnahme: 1 WattStellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*Werkstoff: Gehäuse aus Messing, flachdichtendAnschlüsse: 1" IG/IGVPE: 1 Set á 2 Stück*Klick für Details

Winkelspange für Heizrohre Ø 14-18 mm, 1 StückMit den Winkelspangen lassen sich Fußbodenheizungsrohre präzise in einem 90°-Winkel biegen. Sie bieten eine praktische Lösung zur Umlenkung der Rohre und erleichtern den Anschluss an den Heizkreisverteiler.Produktmerkmale:Winkelspange zur Umlenkung von Heizrohren mit einem Durchmesser von 14 bis 18 mmIdeal als Umlenk- und RohrführungsbogenTechnische Daten:› Technisches Datenblatt WinkelspangeWerkstoff: KunststoffGeeignet für Heizrohre Durchmesser Ø 14 -18 mmVPE: 1 StückLieferumfang:1 x Winkelspange für Heizrohre Ø 14 -18 mm

Klemmverschraubung universal 3/4 Zoll, 14 x 2 mm, 2 StückProduktmerkmale:Klemmring & Überwurfmutter 3/4 " mit InnengewindeTülle mit Eurokonus und O-RingenVerpackungseinheit: Beutel à 2 StückTechnische Daten:Werkstoff: MessingMaterial Abdichtung: EPDMForm: 1-teiligAusführung: GeradeNenndurchmesser Anschlüsse: DN 6Anschlüsse: EurokonusMin. Medientemperatur (Dauerbetrieb): 5 °CMax. Medientemperatur (Dauerbetrieb): 95 °CMax. Arbeitsdruck bei 20 °C: 10 barAnschluss: 14 x 2 mmTechnisches Datenblatt Klemmverschraubung universalLieferumfang:2 x Pressfitting Klemmverschraubung universal 14 x 2 mmWir behalten uns vor, diesen Artikel ggf. durch ein technisch identisches Produkt eines anderen namenhaften Herstellers zu ersetzten.

Trockenestrichsystem für FußbodenheizungenDer Einbau einer Fußbodenheizung mit Trockenestrich ist die ideale Lösung für den Einsatz in Altbausanierungen, Holzbalkendecken und Neubauten. Dank der geringen Aufbauhöhe von nur ca. 43,2 mm und dem leichten Material (EPS) bietet dieses System eine effiziente und vielseitige Möglichkeit, eine Fußbodenheizung zu integrieren. Hierbei wird anstelle eines Nassestrichs Trockenestrichplatten verwendet, die beispielsweise mit einem niedrigsten Aufbau von 18 mm (z. B. Knauf Brio) als Lastverteilschicht fungieren. Passend dazu wird das System mit Aluverbund- oder PE-RT Rohr 14x2mm vorkonfiguriert angeboten.Vorteile des TrockenestrichsystemsGeringes Gewicht: Perfekt für Altbauten und Holzbalkendecken, da keine hohen Lasten auf die Konstruktion wirken.Niedrige Aufbauhöhe: Mit nur ca. 43,2 mm bleibt die Fußbodenheizung auch in Räumen mit niedriger Deckenhöhe realisierbar.Einfache Verlegung: Das System ist durch das Puzzle-Prinzip und die Trockenbauweise leicht zu installieren.Flexibilität: Geeignet für nahezu alle Bodenbeläge, die für Fußbodenheizungen freigegeben sind.Schnelle Montage: Keine Trockenzeiten des Estrichs benötigt.Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Empfohlene Konfiguration und MaterialienVerlegeabstand: 12,5 cm (Standard für Heizkreisberechnung).Maximale Rohrlänge: 90 m pro Heizkreis (zur Sicherstellung eines gleichmäßigen Heizkreislaufs).Empfohlene Rohrtypen: Aluverbundrohr mit Abmessungen 14x2 mm, da dieses durch den Aluminiumkern formstabiler und damit einfacher zu verlegen ist.Fußbodenheizung mit Trockenestrich selber einbauen - so funktioniert es:Vorbereitung des UntergrundsDer Boden muss eben und stabil sein.Ein Randdämmstreifen wird umlaufend angebracht, um Wärmebrücken zu vermeiden, Raum für Ausdehnung zu schaffen und Schallbrücken zu minimieren.Verlegung der ProfilplattenDie Profilplatten werden vollflächig auf dem Boden ausgelegt.Dank des Puzzle-Systems lassen sich die Platten einfach zusammenstecken.Wärmeleitbleche und HeizrohreDie Wärmeleitbleche werden im gewünschten Verlegemuster in den vorgesehenen Profilen platziert. Bitte beachten Sie, dass Wärmeleitbleche ausschließlich dort eingelegt werden, wo gerade Rohrläufe verlaufen.In den Umlenkzonen (Raumränder, Türbereiche, Verteilerzonen) liegen keine Bleche, da dort keine geraden Rohrstrecken vorhanden sind.Auch an Dehnfugen, Stoßstellen oder in Nischen bleibt der Untergrund ohne Blech.Anschließend werden die Heizrohre (Aluverbund oder PE-RT) in die Wärmeleitbleche eingelegt.PE-TrennschutzfolieDie PE-Trennschutzfolie wird über die gesamte Fläche verlegt.Eine Überlappung von ca. 5–10 cm reicht aus; Verkleben ist nicht notwendig.Hauptfunktion: Vermeidung von Ausdehnungsgeräuschen.TrockenestrichplattenDie Trockenestrichplatten (mindestens 18 mm) werden als Lastverteilschicht aufgebracht.Diese sorgen für Stabilität und eine gleichmäßige Lastverteilung.ZusatzmaßnahmenFür eine zusätzliche Dämmung eignet sich PUR-Dämmung. Bei Verlegung sollten Kreuzfugen vermieden werden.Eine gebundene Schüttung für den Ausgleich (mindestens 150 kPa/m² Belastbarkeit) wird für eine optimale Lastaufnahme empfohlen.Wichtige Hinweise für den Einbau:Die Trockenestrichplatten sind in dem Set nicht enthalten und müssen separat bestellt werden.Calciumsulfat-Fließestrich bietet eine geringere Rohrüberdeckung. Informieren Sie sich hierfür bei Ihrem Fachmann vor Ort.Fußbodenheizungsgerechte Beläge: Verwenden Sie einen Bodenbelag, der für Fußbodenheizung geeignet ist.Mit diesem System haben Sie die Möglichkeit, eine moderne und effiziente Fußbodenheizung zu verlegen, die den künftigen Anforderungen gerecht wird. Dank der einfachen Installation und vielseitigen Einsatzmöglichkeiten ist das Trockenbausystem die perfekte Wahl für Alt- und Neubauten.

Tackernadeln 42 mm, 300 StückDie Tackernadeln sind aus robustem, schlagfestem Kunststoff gefertigt. Dank ihrer Doppelhaken, zusätzlichen Folienkrallen und dem innovativen 8-Ankersystem bieten sie einen sicheren Halt für das Rohr auf der Gewebefolie, indem sie der Rohrspannung entgegenwirken. Diese Tackernadeln sind für Rohre mit einem Durchmesser von 14 bis 20 mm geeignet.› Download: Technisches Datenblatt Tackernadeln DoppelhakenProduktmerkmale:Kompatibel mit allen gängigen TackernPassend für Rohrdurchmesser von 14 bis 20 mmTackernadelhöhe: ca. 42 mmEtwa 12-15 Tackernadeln pro m²Verpackungseinheit: Karton mit 300 Stück

Verteilerschrank Unterputz 1, Weiß | 2 bis 3 HeizkreiseDieser Unterputz-Verteilerschrank mit einer Bautiefe von 110 mm verfügt über höhenverstellbare Standfüße, eine steckbare Frontblende, eine abnehmbare Estrichprallleiste sowie eine feste Rückwand mit horizontalen Schlitzen für eine schnelle Montage. Der Rahmen und die Tür lassen sich sowohl in der Höhe als auch in der Tiefe (110-160 mm) anpassen und sind glänzend lackiert (ähnlich RAL 9016). Der Schrank ist mit einem Münzschloss und einer Universalschiene zur einfachen Installation von Systemverteilern ausgestattet und bietet somit eine zuverlässige Grundlage für Ihre Verteilertechnik.Produktmerkmale:Unterputz-Verteilerschrank in Weiß, erhältlich in verschiedenen Varianten von 2 bis 15 Kreisen  Abmessungen: B (xxx) x H (70,5-80,5) cm x T (11-16) cm  Höhenverstellbare Standfüße für flexiblen Einsatz  Steckbare Frontblende für einfache Handhabung  Abnehmbare Estrichpralleiste für mehr Flexibilität  Feste Rückwand mit horizontalen Schlitzen für eine unkomplizierte und universelle Montage  Rahmen und Tür sind für einen bündigen Anschluss an Wand und Putz optimiert  Einstellbare Höhen von 690 - 790 mm und Tiefen von 110 - 160 mm möglichTechnische Daten:Heizkreise: 2 bis 3Nischenbreite: 495 mmEinbaumaß: 450 mmHöhe: 690 - 790 mmTiefe: 110 - 160 mmAusstattung: Münzschloss, höhenverstellbarer MontagefußTechnisches Datenblatt Verteilerschrank VerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm
