Verteilerschrank Aufputz AP1, weiss

Verteilerschrank Unterputz Weiß | 2 bis 12 HeizkreiseWeißer Verteilerschrank mit höhenverstellbaren Standfüßen, steckbarer Frontsichtblende und demontierbarer Estrichprallleiste.Produktinformationen VerteilerschrankVerteilerschrank weiss Unterputz (UP ) in verschiedenen Ausführungen - von 2 bis 12 KreisenB (xxx) x H (70,5-80,5)cm x T (11-16) cmHöhenverstellbare StandfüßeSteckbare FrontsichtblendeDemontierbare EstrichpralleisteFeste Rückwand mit horizontalen Schlitzen für eine universelle und einfache MontageRahmen und Tür ausgerichtet für putz- und wandbündigen AnschlussHöhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbarVerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm</div

Verteilerschrank Unterputz 1, Weiß | 2 bis 3 HeizkreiseDieser Unterputz-Verteilerschrank mit einer Bautiefe von 110 mm verfügt über höhenverstellbare Standfüße, eine steckbare Frontblende, eine abnehmbare Estrichprallleiste sowie eine feste Rückwand mit horizontalen Schlitzen für eine schnelle Montage. Der Rahmen und die Tür lassen sich sowohl in der Höhe als auch in der Tiefe (110-160 mm) anpassen und sind glänzend lackiert (ähnlich RAL 9016). Der Schrank ist mit einem Münzschloss und einer Universalschiene zur einfachen Installation von Systemverteilern ausgestattet und bietet somit eine zuverlässige Grundlage für Ihre Verteilertechnik.Produktmerkmale:Unterputz-Verteilerschrank in Weiß, erhältlich in verschiedenen Varianten von 2 bis 15 Kreisen  Abmessungen: B (xxx) x H (70,5-80,5) cm x T (11-16) cm  Höhenverstellbare Standfüße für flexiblen Einsatz  Steckbare Frontblende für einfache Handhabung  Abnehmbare Estrichpralleiste für mehr Flexibilität  Feste Rückwand mit horizontalen Schlitzen für eine unkomplizierte und universelle Montage  Rahmen und Tür sind für einen bündigen Anschluss an Wand und Putz optimiert  Einstellbare Höhen von 690 - 790 mm und Tiefen von 110 - 160 mm möglichTechnische Daten:Heizkreise: 2 bis 3Nischenbreite: 495 mmEinbaumaß: 450 mmHöhe: 690 - 790 mmTiefe: 110 - 160 mmAusstattung: Münzschloss, höhenverstellbarer MontagefußTechnisches Datenblatt Verteilerschrank VerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm

Verteilerschrank Aufputz 3, Weiß | 6 bis 8 HeizkreiseDieser Aufputz-Verteilerschrank ist mit einer glatten, glänzend weißen Beschichtung (ähnlich RAL 9016) versehen und eignet sich optimal für den bündigen Wandabschluss sowie verschiedene Sockelleistensysteme. Ausgestattet mit einem Münzschloss, bietet er Sicherheit vor versehentlichem Öffnen. Die Rückseite verfügt über ausbrechbare Stanzungen, die eine flexible Installation ermöglichen. Eine Universalschiene erleichtert die Montage von Systemverteilern. Der Schrank wird mit festen Standfüßen geliefert und bietet somit eine solide Grundlage für Ihre Verteilertechnik.Produktmerkmale:Verteilerschrank weiss Aufputz (AP) 2 bis zu 15 HeizkreiseB (xxx) x H (640) x T (130) mmKomplett weiß pulverbeschichtet (ähnlich RAL 9016)Für alle Sockelleistensysteme und wandbündigen AbschlussWandstärken: 0,9 cm verstärktes StahlblechHervorragende Standfestigkeit durch feste StandfüßeHöhe: 640 mm, Tiefe: 130 mm, Breite: wählbarTechnische Daten:Heizkreise: 6 bis 8Schrankbreite: 680 mmHöhe: 640 mmTiefe: 130 mmTechnisches Datenblatt Verteilerschrank Aufputz (AP) VerteilerschrankHeizkreiseSchrankbreiteHöheTiefeAP 12 bis 3450 mm640 mm130 mmAP 24 bis 5530 mm640 mm130 mmAP 36 bis 8680 mm640 mm130 mmAP 49 bis 11830 mm640 mm130 mmAP 512 bis 151030 mm640 mm130 mm

Verteilerschrank Aufputz 4, Weiß | 9 bis 11 HeizkreiseDieser Aufputz-Verteilerschrank ist mit einer glatten, glänzend weißen Beschichtung (ähnlich RAL 9016) versehen und eignet sich optimal für den bündigen Wandabschluss sowie verschiedene Sockelleistensysteme. Ausgestattet mit einem Münzschloss, bietet er Sicherheit vor versehentlichem Öffnen. Die Rückseite verfügt über ausbrechbare Stanzungen, die eine flexible Installation ermöglichen. Eine Universalschiene erleichtert die Montage von Systemverteilern. Der Schrank wird mit festen Standfüßen geliefert und bietet somit eine solide Grundlage für Ihre Verteilertechnik.Produktmerkmale:Verteilerschrank weiss Aufputz (AP) 9 bis zu 11 HeizkreiseB (830) x H (640) x T (130) mmKomplett weiß pulverbeschichtet (ähnlich RAL 9016)Für alle Sockelleistensysteme und wandbündigen AbschlussWandstärken: 0,9 cm verstärktes StahlblechHervorragende Standfestigkeit durch feste StandfüßeHöhe: 640 mm, Tiefe: 130 mm, Breite: wählbarTechnische Daten:Heizkreise: 9 bis 11Schrankbreite: 830 mmHöhe: 640 mmTiefe: 130 mmTechnisches Datenblatt Verteilerschrank Aufputz (AP) VerteilerschrankHeizkreiseSchrankbreiteHöheTiefeAP 12 bis 3450 mm640 mm130 mmAP 24 bis 5530 mm640 mm130 mmAP 36 bis 8680 mm640 mm130 mmAP 49 bis 11830 mm640 mm130 mmAP 512 bis 151030 mm640 mm130 mm

Verteilerschrank Aufputz 2, Weiß | 4 bis 5 HeizkreiseDieser Aufputz-Verteilerschrank ist mit einer glatten, glänzend weißen Beschichtung (ähnlich RAL 9016) versehen und eignet sich optimal für den bündigen Wandabschluss sowie verschiedene Sockelleistensysteme. Ausgestattet mit einem Münzschloss, bietet er Sicherheit vor versehentlichem Öffnen. Die Rückseite verfügt über ausbrechbare Stanzungen, die eine flexible Installation ermöglichen. Eine Universalschiene erleichtert die Montage von Systemverteilern. Der Schrank wird mit festen Standfüßen geliefert und bietet somit eine solide Grundlage für Ihre Verteilertechnik.Produktmerkmale:Verteilerschrank weiss Aufputz (AP) 4 bis 5 HeizkreiseB (xxx) x H (640) x T (130) mmKomplett weiß pulverbeschichtet (ähnlich RAL 9016)Für alle Sockelleistensysteme und wandbündigen AbschlussWandstärken: 0,9 cm verstärktes StahlblechHervorragende Standfestigkeit durch feste StandfüßeHöhe: 640 mm, Tiefe: 130 mm, Breite: wählbarTechnische Daten:Heizkreise: 4 bis 5Schrankbreite: 530 mmHöhe: 640 mmTiefe: 130 mmTechnisches Datenblatt Verteilerschrank Aufputz (AP) VerteilerschrankHeizkreiseSchrankbreiteHöheTiefeAP 12 bis 3450 mm640 mm130 mmAP 24 bis 5530 mm640 mm130 mmAP 36 bis 8680 mm640 mm130 mmAP 49 bis 11830 mm640 mm130 mmAP 512 bis 151030 mm640 mm130 mm

Verteilerschrank Aufputz 5, Weiß | 12 bis 15 HeizkreiseDieser Aufputz-Verteilerschrank ist mit einer glatten, glänzend weißen Beschichtung (ähnlich RAL 9016) versehen und eignet sich optimal für den bündigen Wandabschluss sowie verschiedene Sockelleistensysteme. Ausgestattet mit einem Münzschloss, bietet er Sicherheit vor versehentlichem Öffnen. Die Rückseite verfügt über ausbrechbare Stanzungen, die eine flexible Installation ermöglichen. Eine Universalschiene erleichtert die Montage von Systemverteilern. Der Schrank wird mit festen Standfüßen geliefert und bietet somit eine solide Grundlage für Ihre Verteilertechnik.Produktmerkmale:Verteilerschrank weiss Aufputz (AP) 2 bis zu 15 HeizkreiseB (xxx) x H (640) x T (130) mmKomplett weiß pulverbeschichtet (ähnlich RAL 9016)Für alle Sockelleistensysteme und wandbündigen AbschlussWandstärken: 0,9 cm verstärktes StahlblechHervorragende Standfestigkeit durch feste StandfüßeHöhe: 640 mm, Tiefe: 130 mm, Breite: wählbarTechnische Daten:Heizkreise: 12 bis 15Schrankbreite: 1030 mmHöhe: 640 mmTiefe: 130 mmTechnisches Datenblatt Verteilerschrank Aufputz (AP) VerteilerschrankHeizkreiseSchrankbreiteHöheTiefeAP 12 bis 3450 mm640 mm130 mmAP 24 bis 5530 mm640 mm130 mmAP 36 bis 8680 mm640 mm130 mmAP 49 bis 11830 mm640 mm130 mmAP 512 bis 151030 mm640 mm130 mm

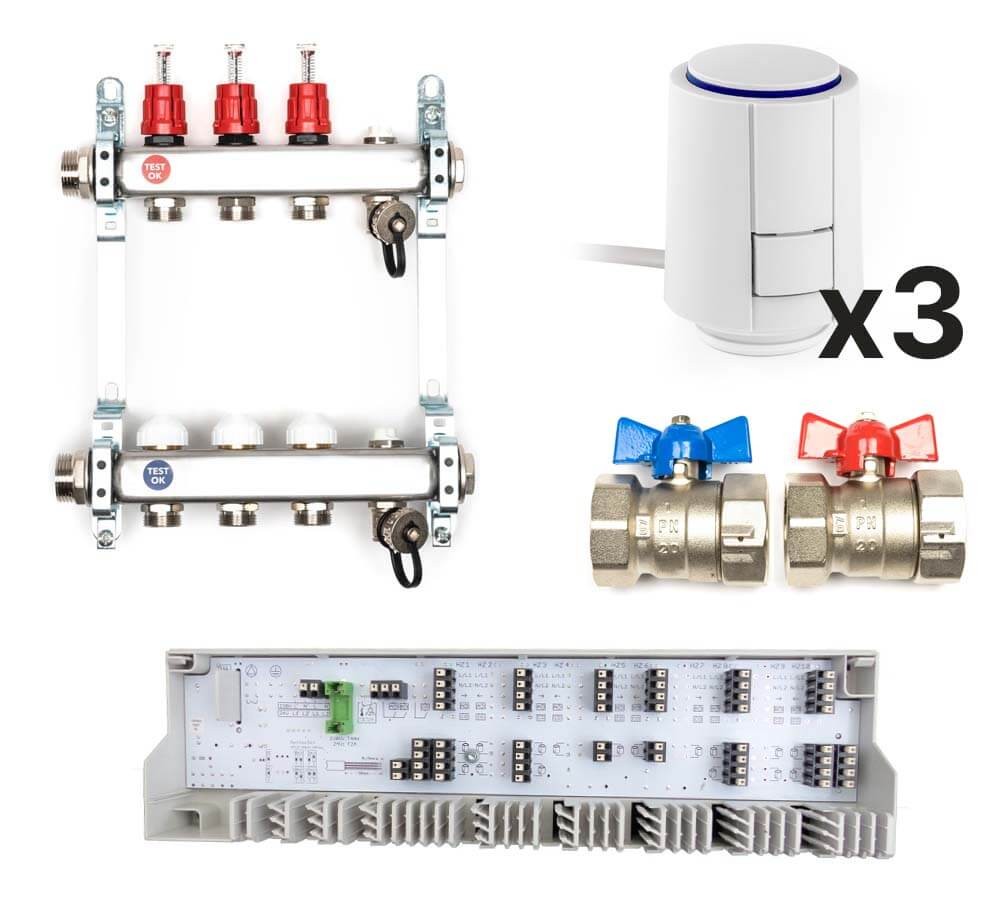

Heizkreisverteiler Komplett Set für Fussbodenheizung mit 3 HeizkreisenDie Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Fussbodenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden. Produktmerkmale:Heizkreisverteiler aus Edelstahl:Geeignet für NiedertemperatursystemeVor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-Profil (nicht geschweißt), nach DIN EN 1264-4Funktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem Durchflussmengenzähler (4 l/min)Für Heizrohre (Ø) 12, 14, 15, 16, 17 und 20 mmMöhlenhoff Anschlussleiste Alpha direct Standard, 230V:Einfache Installation mit schraubloser KlemmenanschlusstechnikIntuitive BedienungHohe FunktionssicherheitAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturVersorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis directSchaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitetFür bis zu 15 Stellantriebe und 6 Zonen/ReglerWartungsfreiMöhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und FlächenkühlsystemAusführung: Stromlos zu (NC)Vollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage & modernes Design360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertInkl. VA 10Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:Farbliche Differenzierung rot/blau Lieferumfang:1 x Heizkreisverteiler aus Edelstahl für 3 Heizkreise1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V3 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung› Download: Technisches Datenblatt Heizkreisverteiler› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blauTechnische Daten:› Heizkreisverteiler Edelstahl, 12 Heizkreise:*Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 12Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 700 mm (inkl. Verteiler-Endset)Höhe: 300 mmTiefe: 83 mm› Möhlenhoff Anschlussleiste Alpha direct Standard Plus, 230V:*Zonen: 6Betriebsspannung: 230 V ±10 %, 50 HzSpannungsversorgung: Eurostecker (Zubehör) / externe SpannungsquelleLeistungsaufnahme im Leerlauf: <1 WMax. Leistungsaufnahme (ohne Verbraucher Pumpe/Kessel): 50 VAAbsicherung: T4AHMax. Anzahl Regler: 6Max. Anzahl Anschlussklemmen für Stellantriebe: 15Max. Anzahl anschließbare Stellantriebe à 1 W: 15Max. Nennlast aller Antriebe: 24 WPumpenschaltung: Schließerkontakt (einpolig schaltend) / direkter Anschluss über L‘/N‘ möglichKesselschaltung: Schließerkontakt (einpolig schaltend)Pumpen- und Kesselsteuerung Schaltleistung: 2 A, 200 VA induktivSchaltglied: RelaisEinschaltverzögerung: 2 MinutenNachlaufzeit: 2 Minuten, zusätzlich 0–15 Minuten einstellbar mittels DIP-SchalterVentilschutzfunktion: Alle 14 Tage für 10 MinutenPumpenschutzfunktion: Alle 14 Tage für 1 MinuteWirksinn stromlos zu (NC) / stromlos offen (NO): Einstellbar mittels DIP-SchalterChange Over-Eingang: Über potentialfreien Kontakt schaltbarTemperaturbegrenzer bzw. Taupunktwächter: Potentialfreier Öffnerkontakt, schaltbar, 24 V/230 V, 8 AHeizprogramme (optional): 2 über Timer-ModulTimer-Modul: Wochenschaltuhr, zwei unabhängige Schaltausgänge, mindestens 4 Absenkzeiten pro Tag und Schaltausgang programmierbar, GangreserveZulässige Umgebungstemperatur: 0 bis +50 °CZulässige Lagertemperatur: -20 bis +70 °CZulässige Umgebungsfeuchtigkeit: 80 % nicht kondensierendAnschlussklemmen: Schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte LeitungseinführungAnschlussleitung (massiv): NYM-J/NYM-O (max. 5 x 1,5 mm²)Anschlussleitung (flexibel): H03V2V2H2-F / H05V2V2H2-FZugentlastung: IntegriertNormen und Vorschriften: EN 60730-1, EN 60730-2-9Schutzklasse: IISchutzart: IP 20Material Abdeckung: ABSMaterial Gehäuse: ABSFarbe Abdeckung: Transparent, im Bereich der LEDs poliertFarbe Gehäuse: Lichtgrau (RAL 7035)› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*Stellweg: 4,0 mmBetriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msLeistungsaufnahme: 1 WattStellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*Werkstoff: Gehäuse aus Messing, flachdichtendAnschlüsse: 1" IG/IGVPE: 1 Set á 2 Stück*Klick für Details

Achtung:Prüfen Sie vor dem Kauf die technischen Daten um sicherzustellen, dass das Produkt Ihren Anforderungen entspricht. Bei Fragen berät Sie unser Support gerne!Möhlenhoff Stellantrieb 5 inkl. VA 10 | 230 V | NODer Standardantrieb ist ein thermoelektrischer Stellantrieb zum Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und Flächenkühlsystemen. Vornehmliches Einsatzgebiet ist die energieeffiziente Einzelraumregelung im Bereich der Haustechnik und Gebäudeautomation.Die Ansteuerung des Antriebs 24/230 V Standard erfolgt durch einen 24/230 V Raumtemperaturregler mit Zweipunkt-Ausgang oder Pulsweiten-Modulation.Inklusive der Ventilanpassung VA10 passend auf: Zehnder, Strawa, Oventrop (Cocon, Cocon 4, Tri-D, Tri-M), Dumser, Beulco (ab 2005), Purmo, Heimeier, Siemens, Viega, Watts (HKV-T), KaMo Inox KaMo (H) vor Sept. 2005, KAN-Therm, Unipipe (ECO-Verteiler), Valvex, Cronatherm (H), Wittingsthal, Frasa, Vescal (Metaplast), Aquatherm (Messing) u.a.Informationen und Tipps zu Enbau und passenden Produkten erhalten Sie über unseren Service Unser Tipp: Bestellen sie hierzu den passenden Heizkreisverteiler aus unserem Sortiment.Merkmale:Modernes DesignStellweg: 4,0 mmAusführung: stromlos-zu (NC) oder stromlos-auf (NO)inkl. VA 10 (andere Ausführungen auf Anfrage)Leistungsaufnahme: 1 WattVollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-Zertifiziert Technische Daten:› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5 24 V› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5 230 V Betriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msBetriebsleistung: 1 W *Stellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid / lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen
