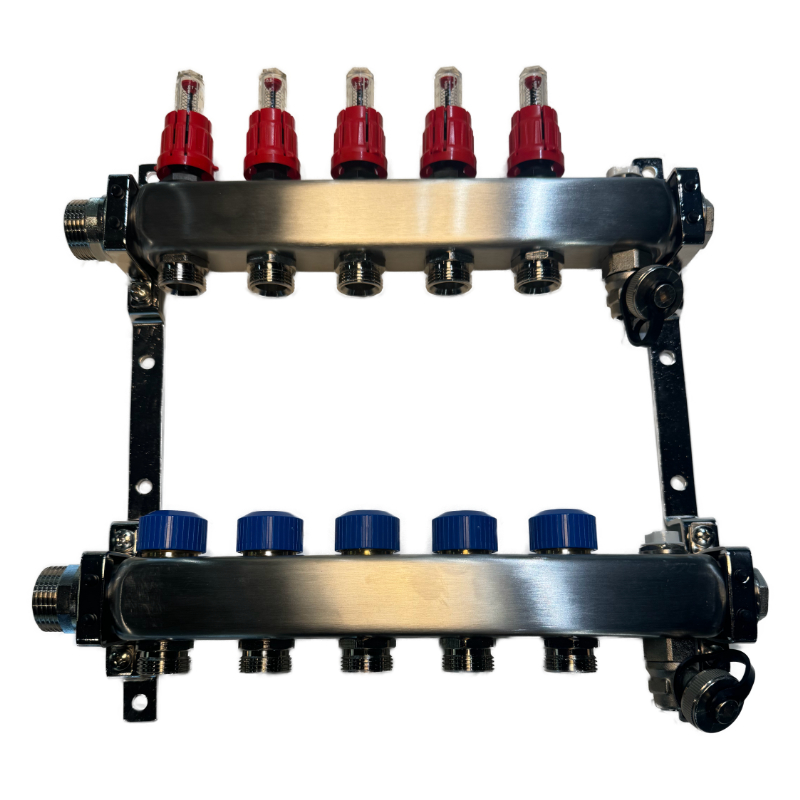

Heizkreisverteiler Edelstahl Fußbodenheizung, 7 Heizkreise

Heizkreisverteiler Edelstahl, 7 Heizkreise

Der Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.

Technische Spezifikationen des Heizkreisverteilers aus Edelstahl

Der Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.

• Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4
• Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" Außengewinde

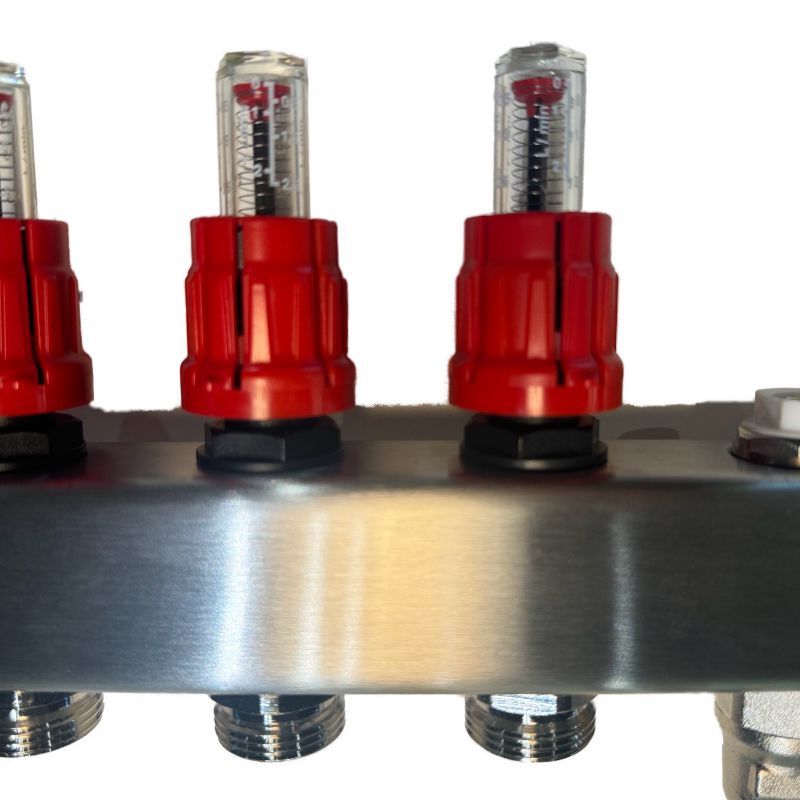

• Durchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)
• Rücklaufbalken: Mit integrierten Ventilen und Handverstellkappen
• Stellantriebe: Ideal für den Anschluss von Stellantrieben

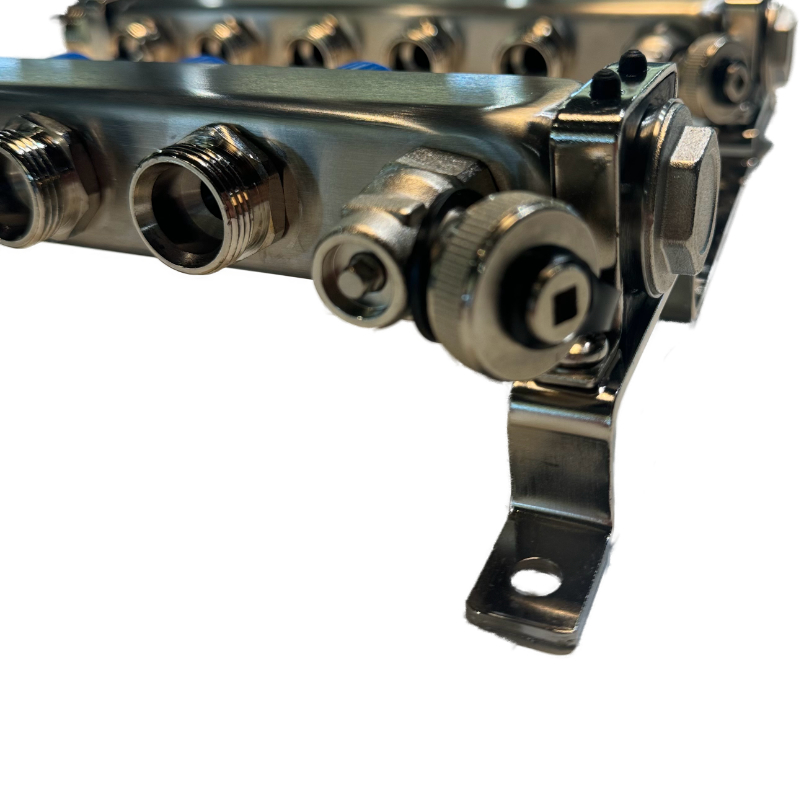

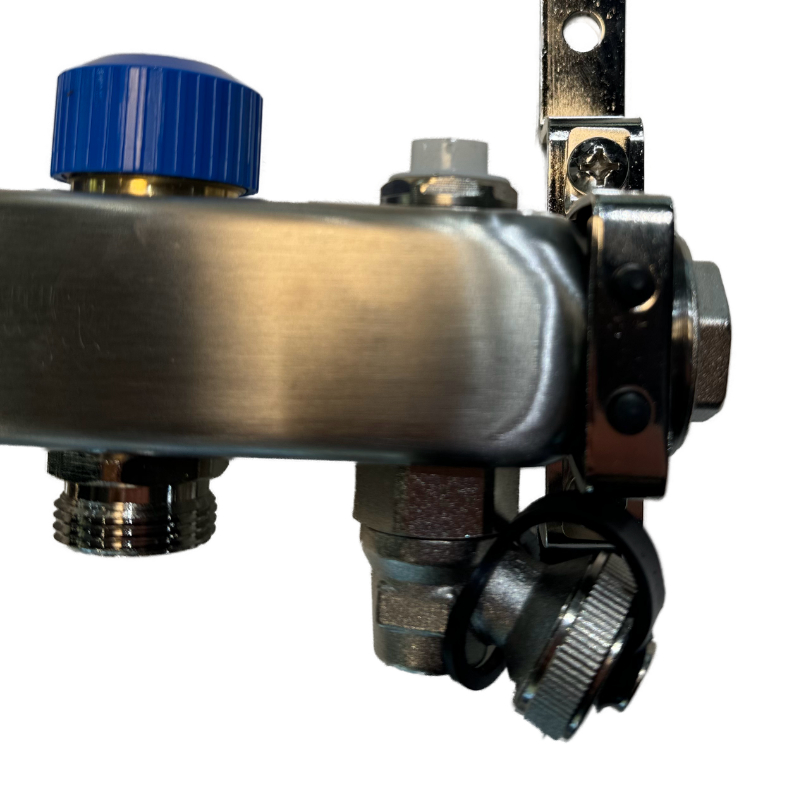

• Inklusive Verteilerendset: Für Befüllen, Entlüften und Spülen

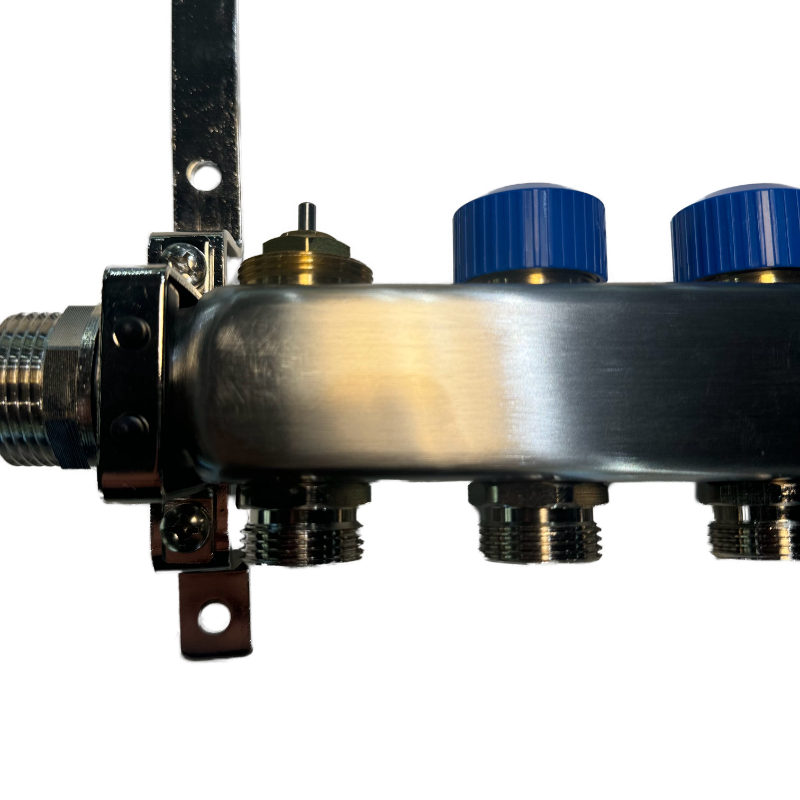

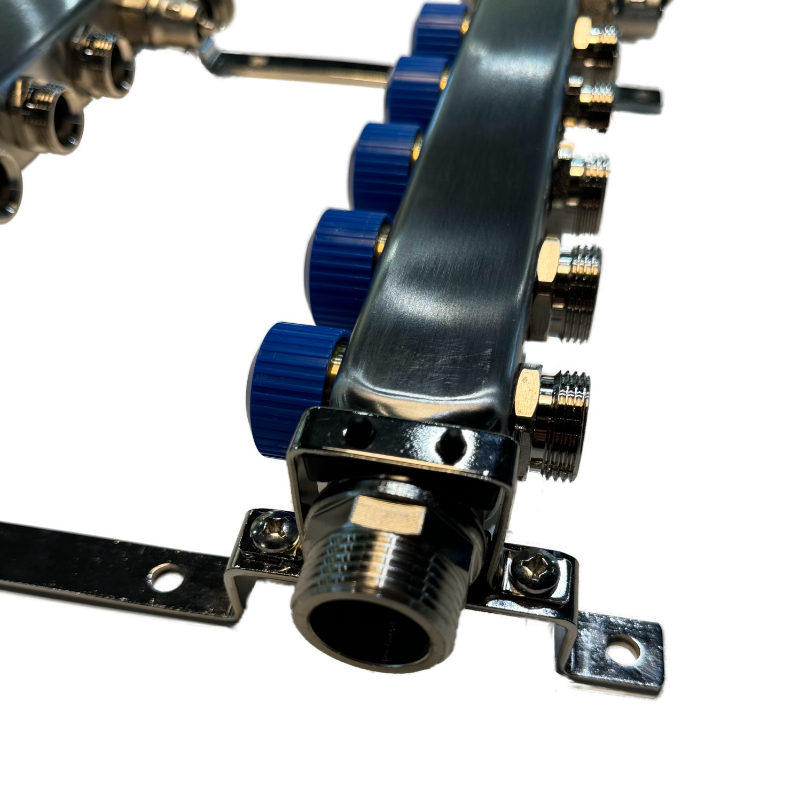

• Montage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefert
• Vorteile:
• Preisgünstige und robuste Lösung für das Objektgeschäft
• Einfacher und schneller Anschluss an den Wärmeerzeuger
• Regulierbare Durchflussmesser und Absperrventile für optimale Kontrolle
• Flexibel für verschiedene Anschlussmöglichkeiten

Montage- und Inbetriebnahme des Systemverteilers Edelstahl

Der Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.

Hydraulische Anschlüsse

Die benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.

Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.

Rohrmontage Schritt für Schritt:

1. Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.
2. Schlauchtülle/Stützhülse einstecken.
3. Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.
4. Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.

Kennzeichnung

Die Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.

Spülen und Füllen der Heizkreise beim Systemverteiler Edelstahl

1. Ventile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.
2. Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.
3. Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.
4. Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.
5. Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.
6. Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.

Technische Daten:

• Werkstoff: Rostfreier Edelstahl
• Anzahl Heizkreise: 7
• Seitl. Anschluss (Wärmeerzeuger): 1" IG
• Anschluss Fussbodenheizungsgruppen: 3/4" Eurokonus
• Aufnahme Stellantrieb: M30 x 1,5
• Abmessungen:
  Breite: 450 mm (inkl. Verteiler-Endset)
  Höhe: 350 mm
  Tiefe: 86 mm

Lieferumfang:

• 1x Heizkreisverteiler für 7 Heizkreise
